產品說明

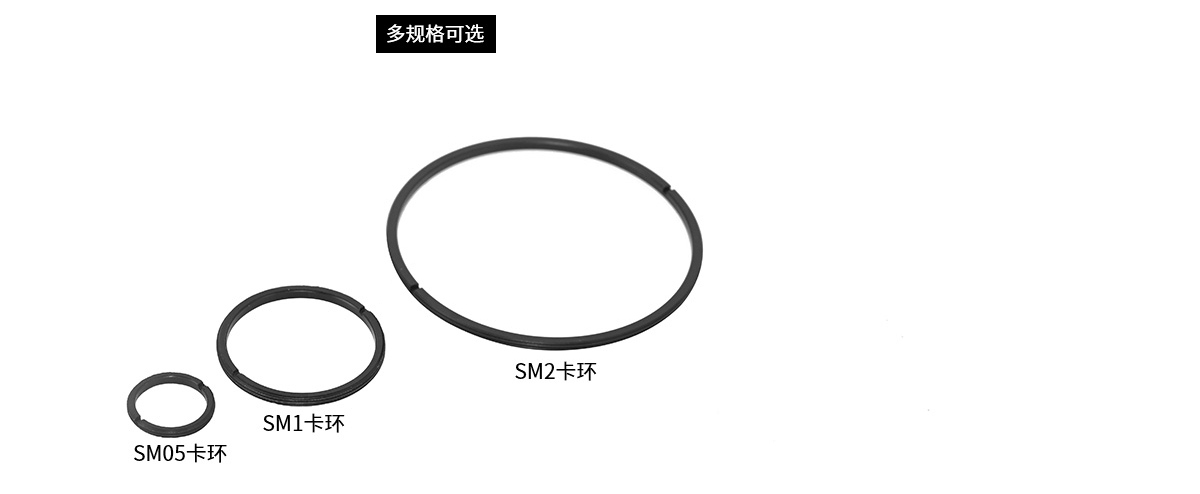

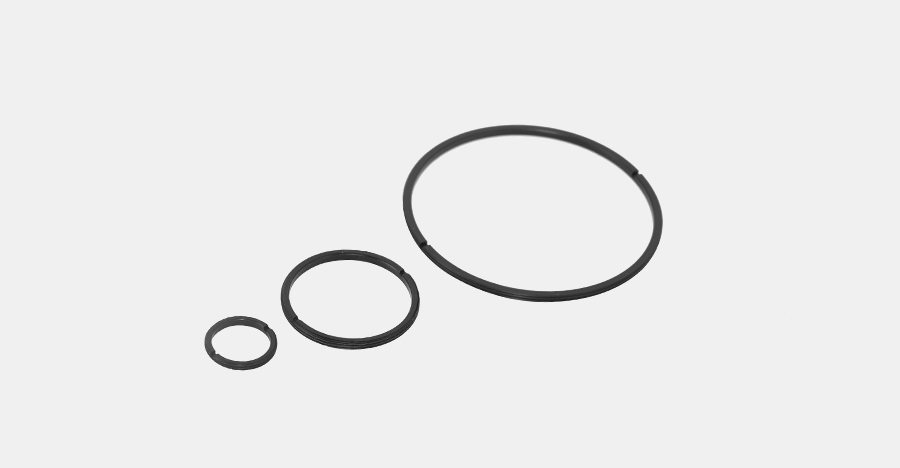

? 標準鋁制卡環，用于安裝?1/2英寸至?2英寸的光學元件；
? 帶SM05、SM1和SM2螺紋的卡環，兼容光學元件調整架和透鏡套筒；
? 無應力卡環，兼容SM1標準螺紋組件；
光機組件
Optical and mechanical components
籠式系統
CAGE SYSTEMS
透鏡套筒系統
Lens sleeve
光機軌道
Optical mechanical track
光學平臺/面包板
OPTICAL PLATFORMS
實驗光源
EXPERIMENT LIGHT SOURCES
運動控制
MOTION CONTROL
光學顯微成像
optical Microimaging
傳感器/電控
Sensor/Electronic Control
光纖類
Fiber optic components
應用組合
Application portfolio
光學元件
OPTICAL CPMPONENTS
振鏡掃描系統
低漂移系列
Low drift series

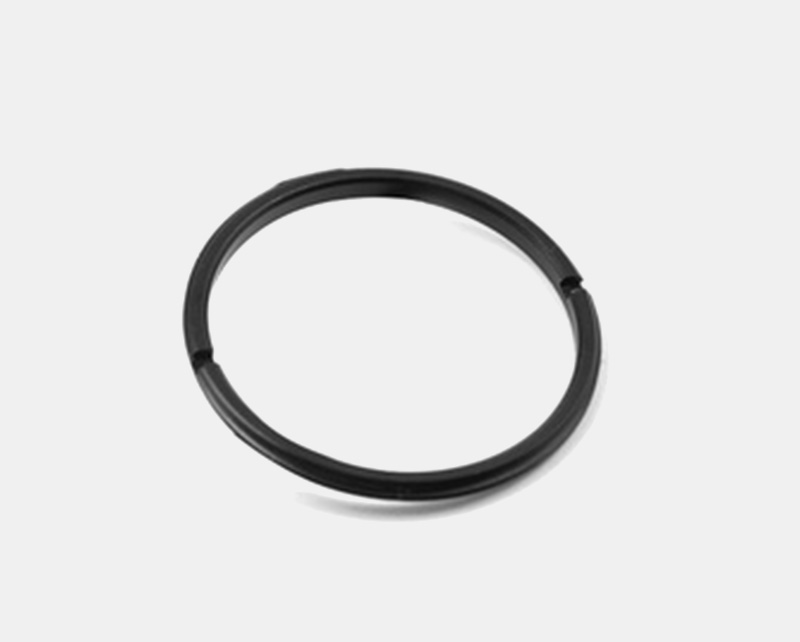

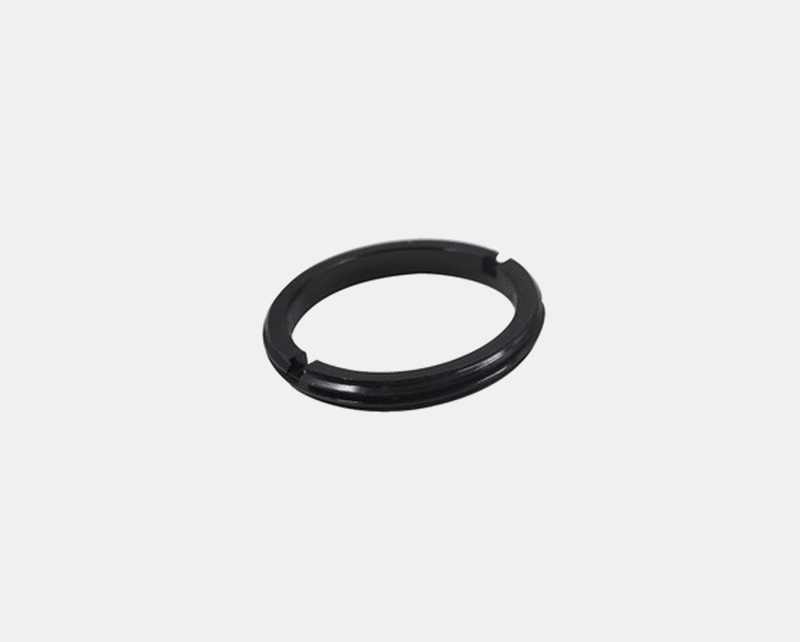

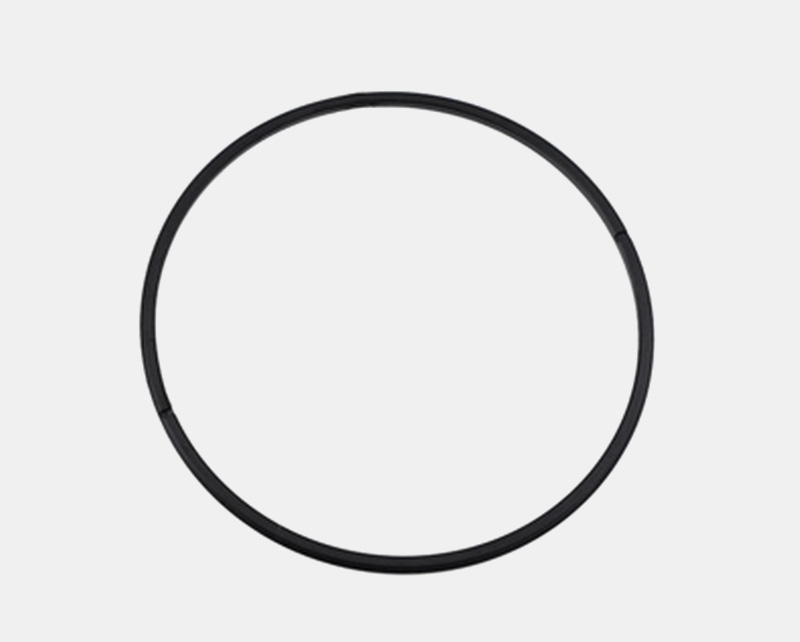

? 標準鋁制卡環，用于安裝?1/2英寸至?2英寸的光學元件；
? 帶SM05、SM1和SM2螺紋的卡環，兼容光學元件調整架和透鏡套筒；
? 無應力卡環，兼容SM1標準螺紋組件；
?光學知識點
-?光學常用螺紋尺寸標準
這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙，即公制螺距0.635mm。具體尺寸如下：
【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】
| 系列? |
類型 |
螺紋 |
公稱直徑 |
小徑 |
中徑 |
大徑 |
|
SM05 |
內 |
0.535-40 |
13.59 |
12.98±0.07 |
13.24±0.05 |
＞13.59 |
|
SM05 |
外 |
0.535-40 |
13.59 |
＜12.78 |
13.10±0.05 |
13.50±0.05 |
|
SM1 |
內 |
1.035-40 |
26.29 |
25.68±0.07 |
25.95±0.05 |
＞26.29 |
|
SM1 |
外 |
1.035-40 |
26.29 |
＜25.48 |
25.79±0.05???? |
26.19±0.06 |
|
SM2 |
內 |
2.035-40 |
51.69 |
51.08±0.075 |
51.35±0.075 |
＞51.69 |
|
SM2 |
外 |
2.035-40 |
51.69 |
＜50.87 |
51.18±0.05 |
51.59±0.05 |
?產品描述

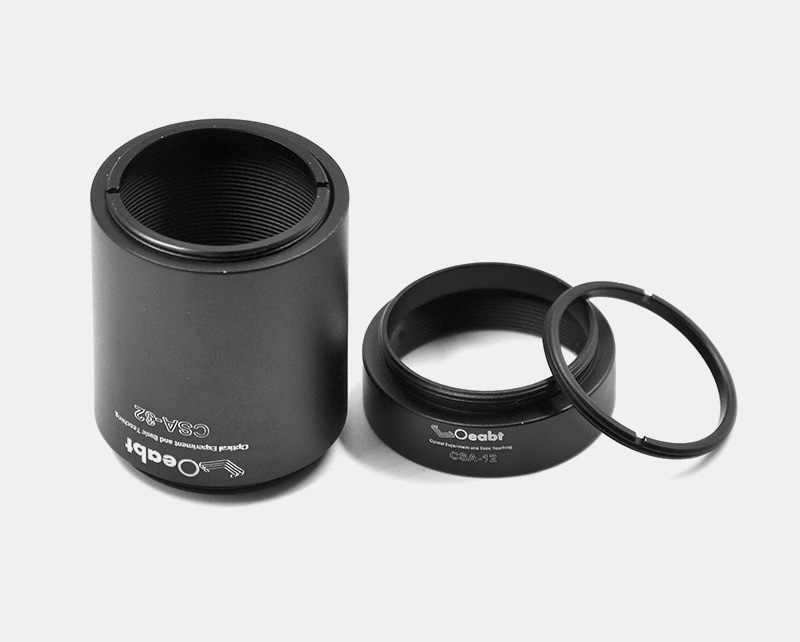

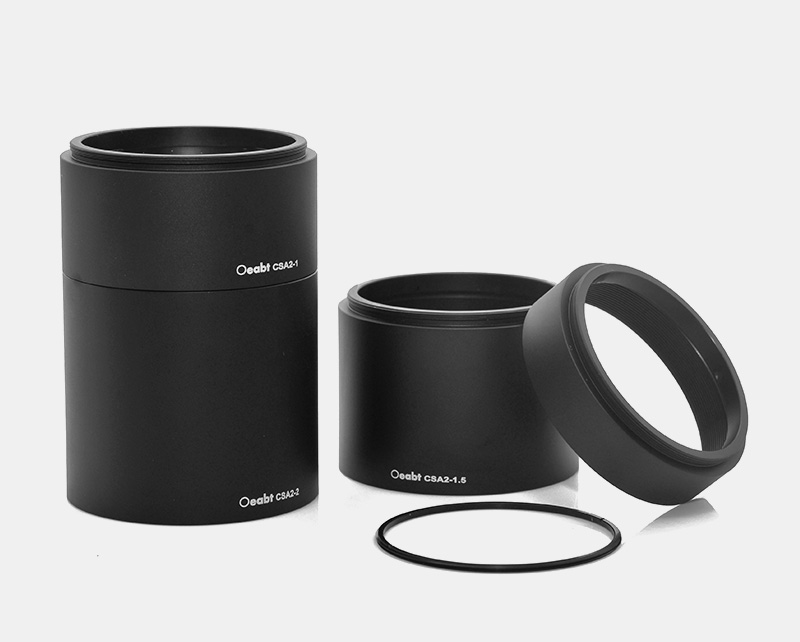

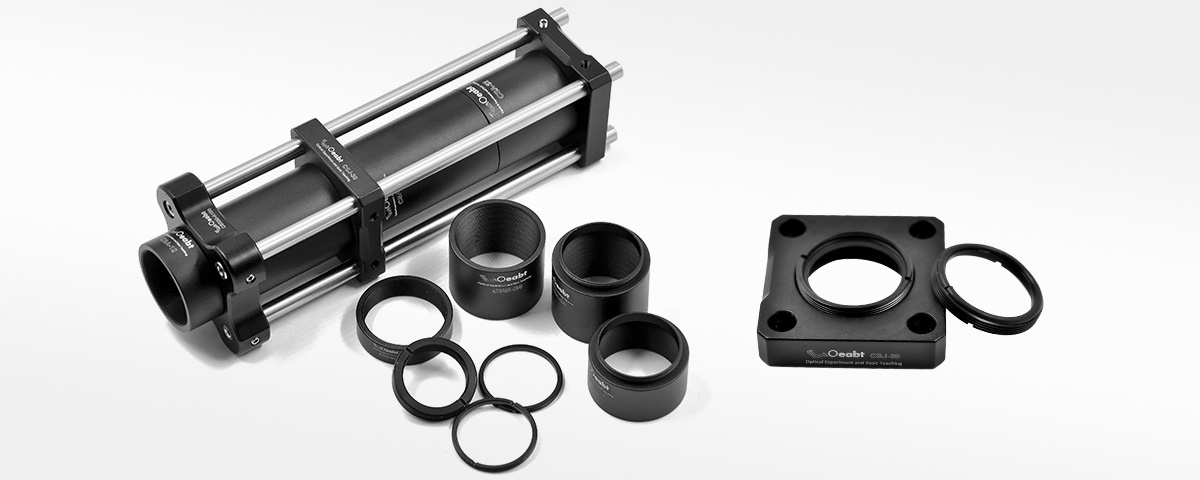

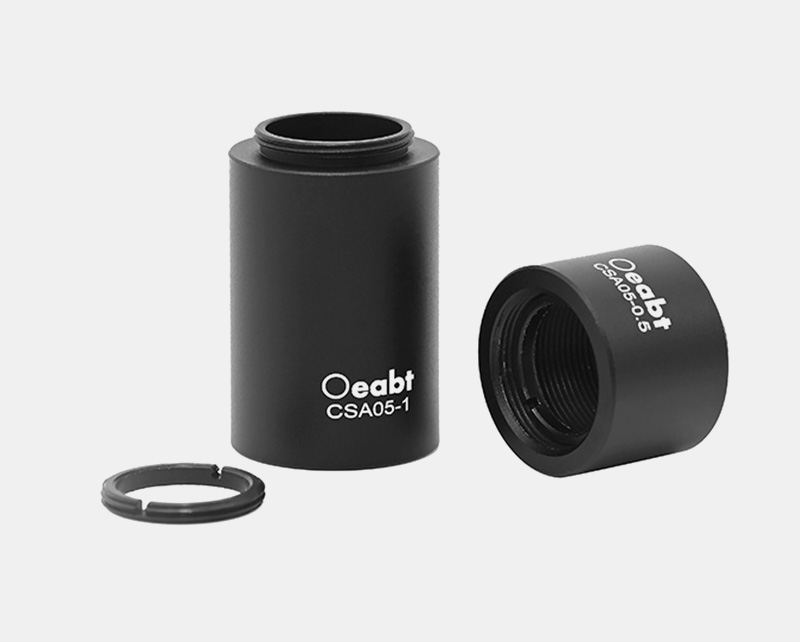

（1）Oeabt提供多種卡環，用來將光學組件固定到帶螺紋的調整架、透鏡套管和未安裝光學元件的轉接件中。利用兩個卡環將可光學元件固定在透鏡套管中心；一個固定位置，另一個鎖緊。
（2）標準卡環由氧化鋁制成，具有各種尺寸以匹配我們的光學元件安裝座和透鏡套管。它們具有最大的通光口徑，同時提供足夠的夾持力。

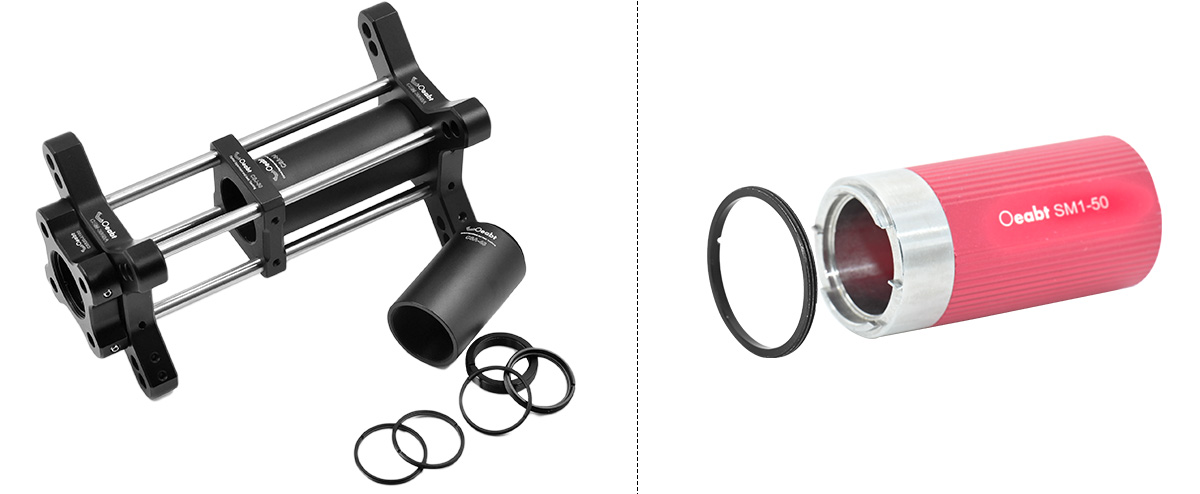

1.安裝方式：

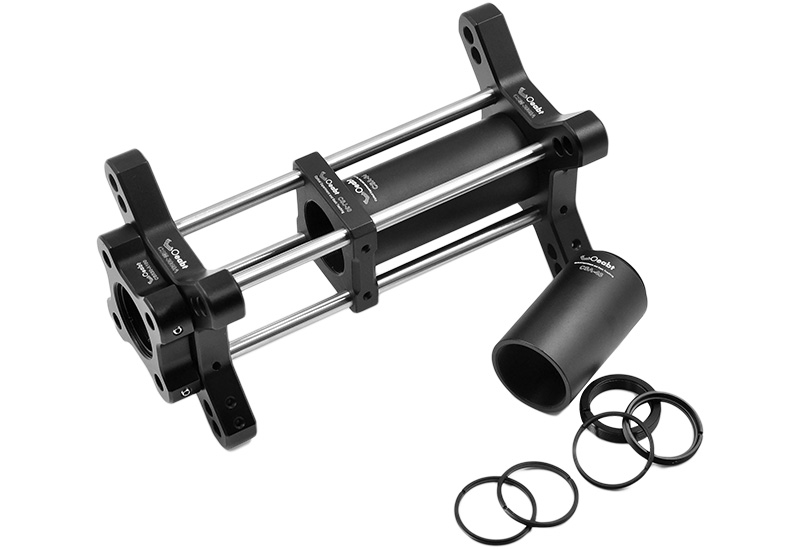

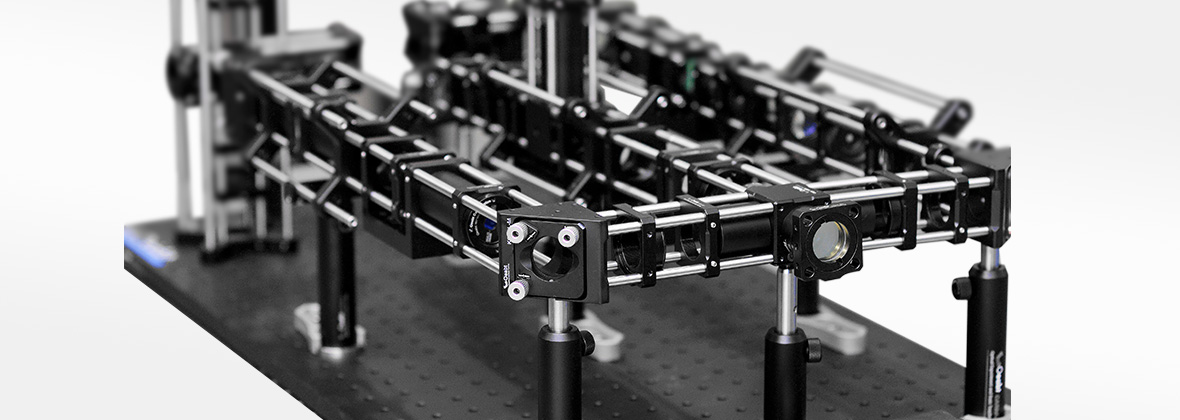

? ? ? ?Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

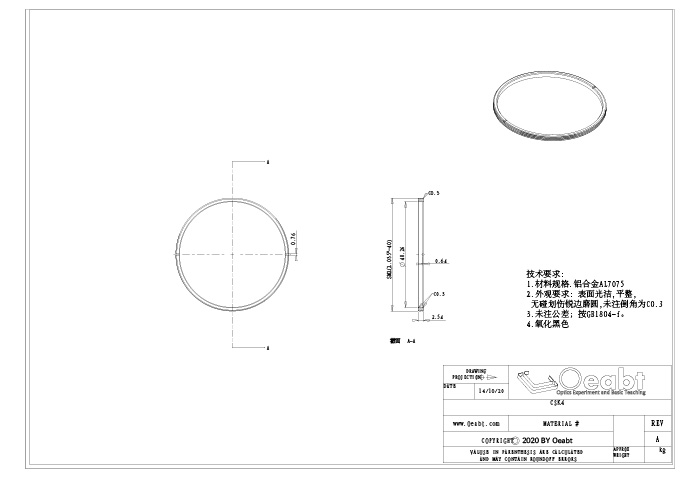

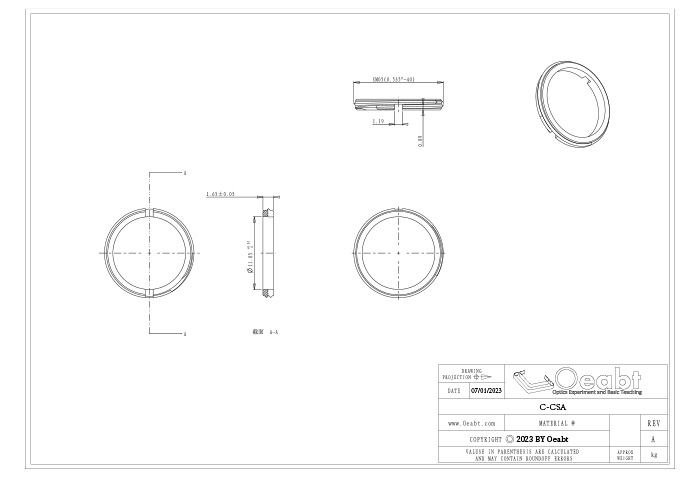

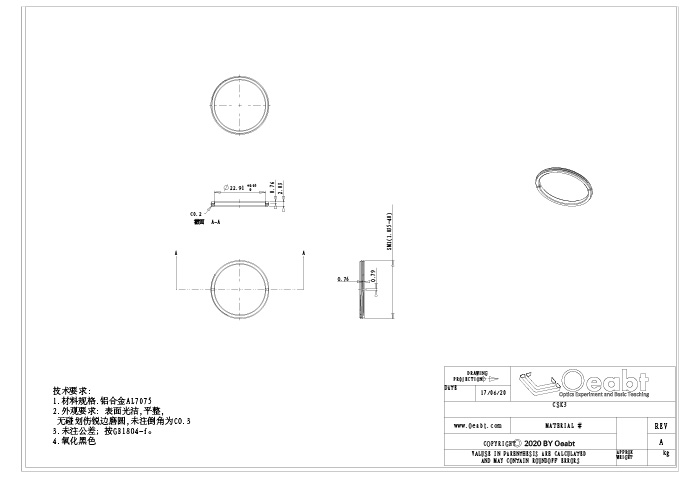

CSK05 工程圖下載
