? 用于安裝卡環的各種尺寸；
? 安裝直徑范圍為?3.0mm~76.2mm；

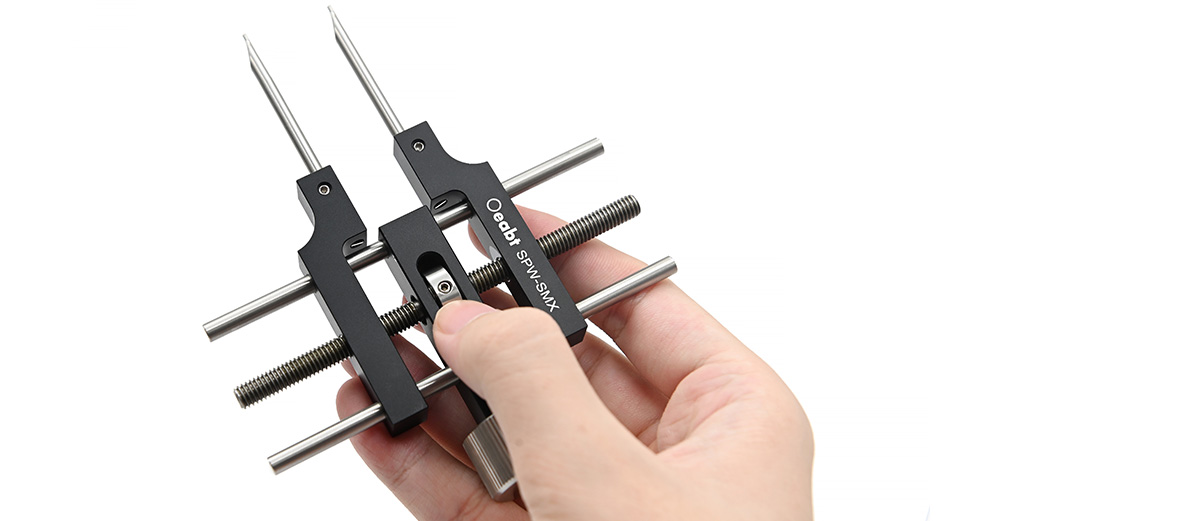

? 自動定心，單手可調節直徑大小；
? 帶鎖定機制；
SPW-SMX卡環扳手的可調節范圍從3.0~73.4mm，能夠精準匹配不同尺寸的卡環。
|
型號 |
SPW-SMX |
|
規格 |
128.1*103.6*24.9mm |
|
夾持直徑 |
?3.0mm~76.2mm |
|
重量 |
161.0g |
|
材質 |
鋁合金+不銹鋼 |

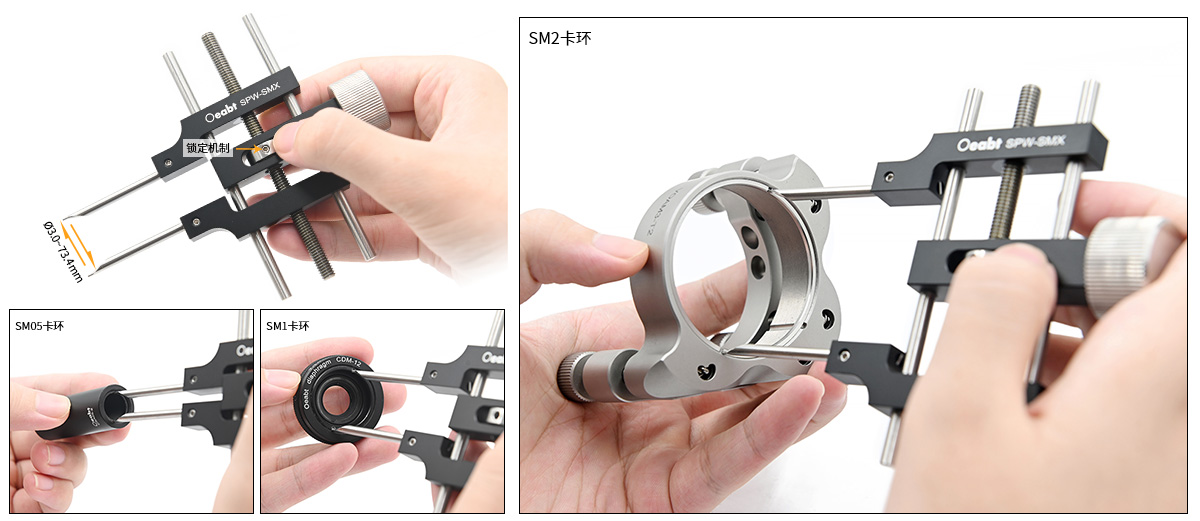

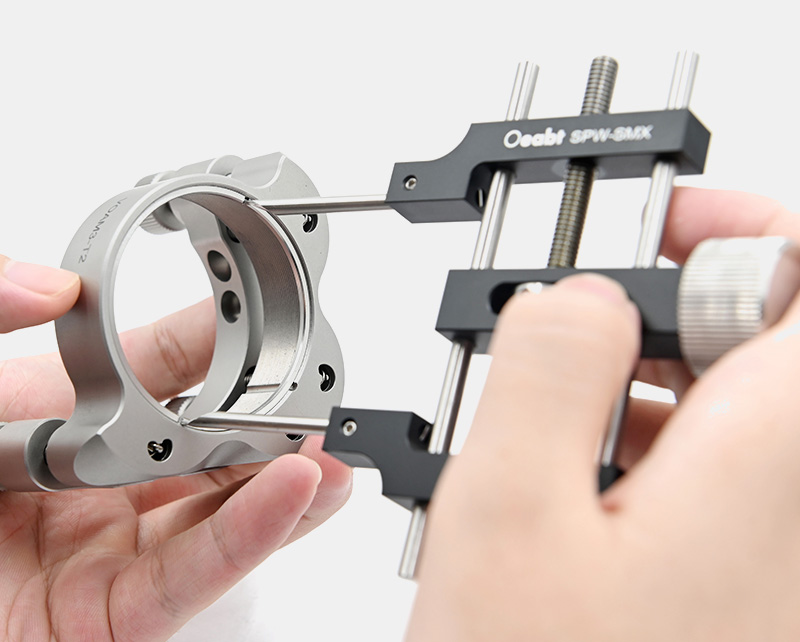

（1）SPW-SMX卡環扳手的可調節范圍從3.0~73.4mm，能夠精準匹配不同尺寸的卡環，最大兼容?3英寸的透鏡套筒和各種安裝座的SM05~SM3卡環。通過調節滾花旋鈕，葉片間的直徑跨度能夠與透鏡中心保持一致，確保操作的精準性。
?

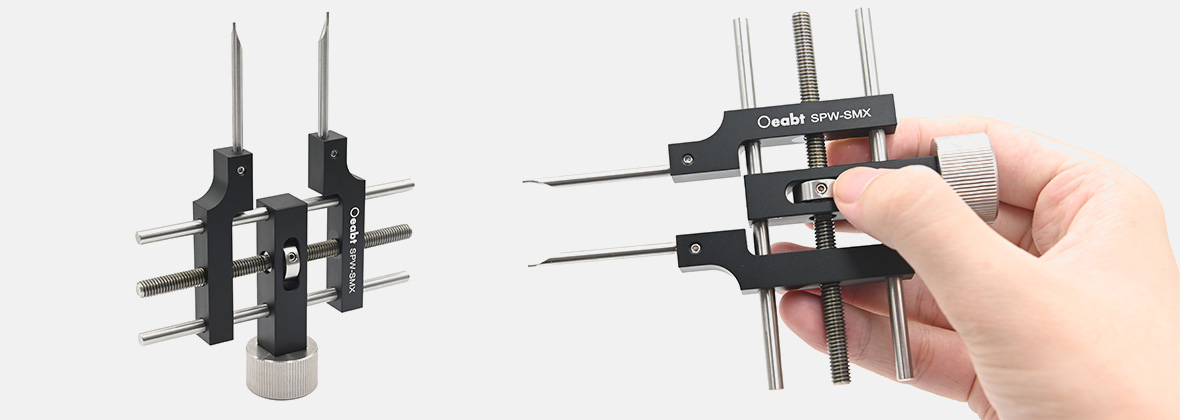

（2）扳手的葉片還可反過來用，平坦一端用于常規卡環，而尖端偏移的一端則適合用于帶孔的轉接件。如果要反過來使用葉片，需要用1.3mm的六角扳手?jǐn)Q松調轉葉片位置。
?

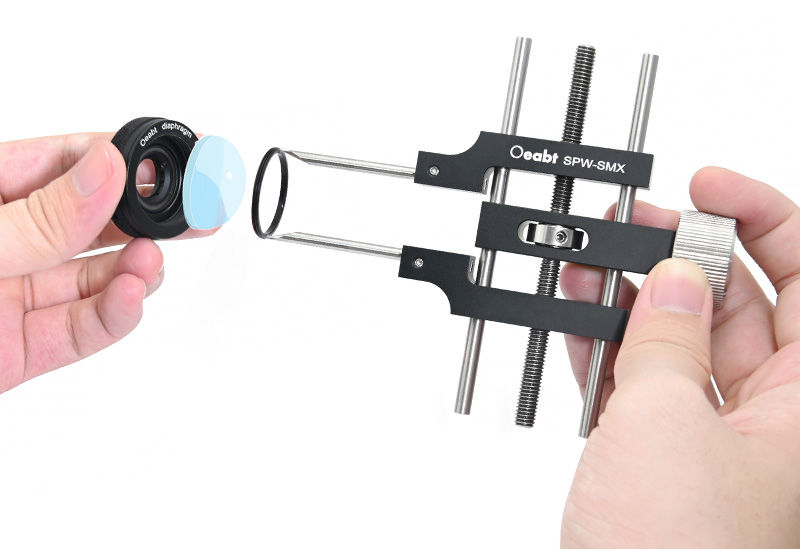

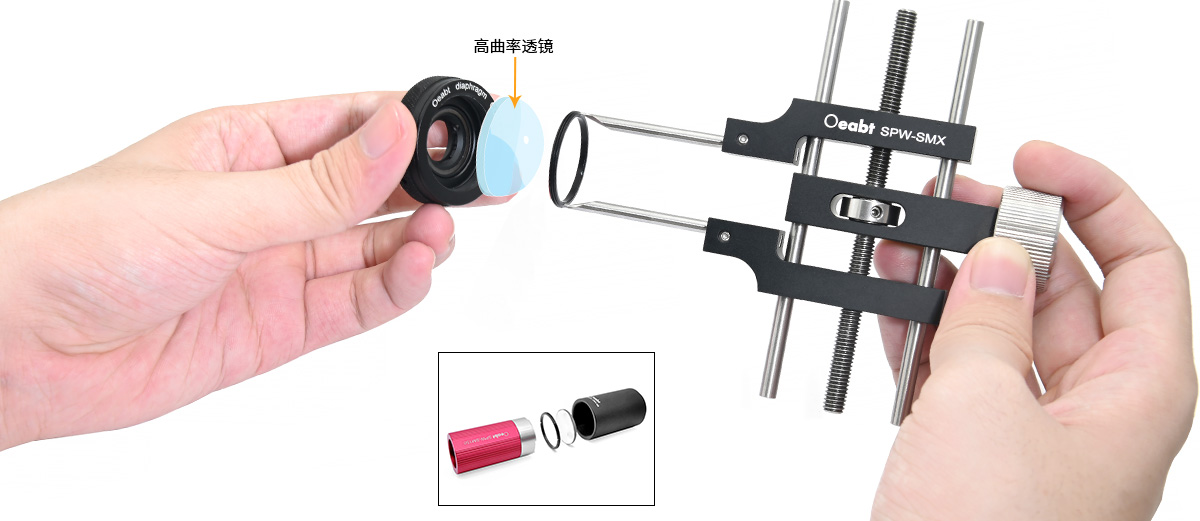

（3）葉片從主體延伸的長度為40.7mm，相比傳統的圓柱形扳手，這款扳手在處理高曲率半徑的透鏡時有明顯優勢。傳統扳手的導向法蘭可能會碰觸透鏡，影響操作，而這款扳手通過更靈活的葉片設計避免了這一問題。
? 用于安裝卡環的各種尺寸；
? 安裝直徑范圍為?3.0mm~76.2mm；
? 自動定心，單手可調節直徑大小；
? 帶鎖定機制；

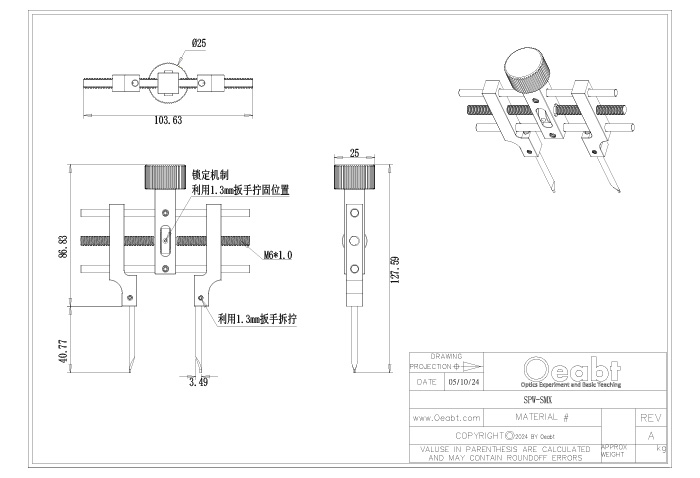

SPW-SMX 工程圖下載
