低漂移系列
Low drift series
? 激光刻度：公制刻度長214.5mm，分度1mm；總長：8.5in，分度1/10英寸；

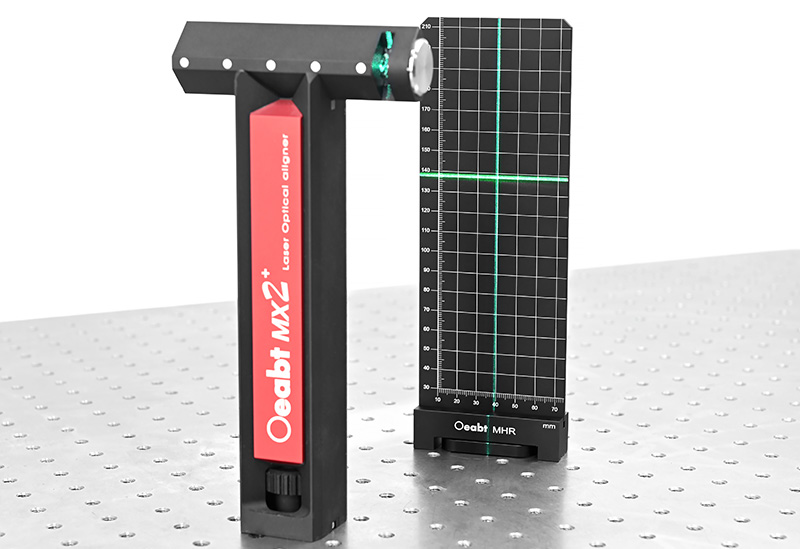

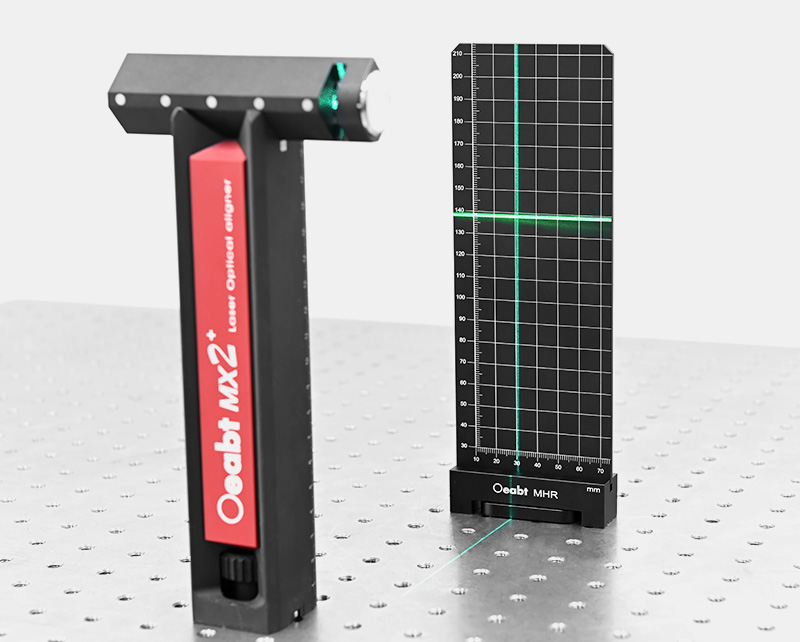

? 放置光學平臺或面包板上測量光束高度；
? 底部磁體提供吸附力，用于快速放置和移除；
? 折疊式壓板利用螺絲可固定到其它面板上；

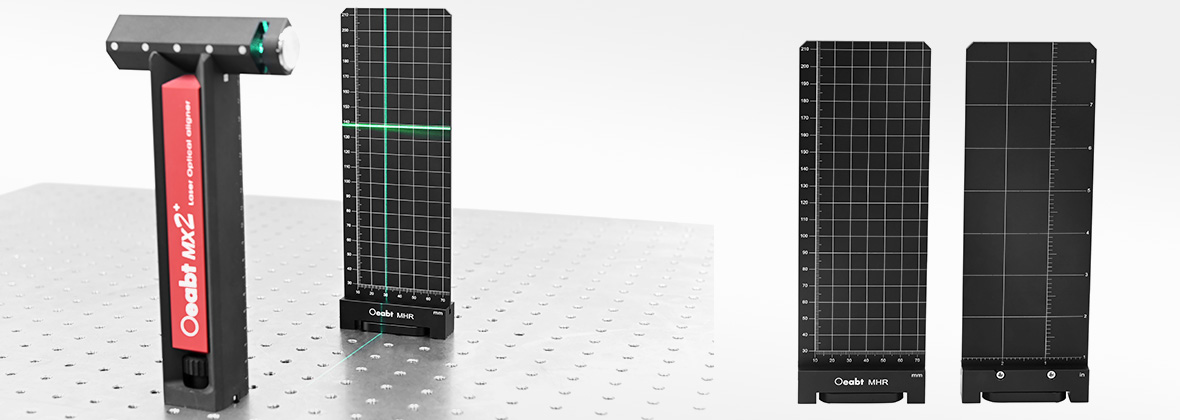

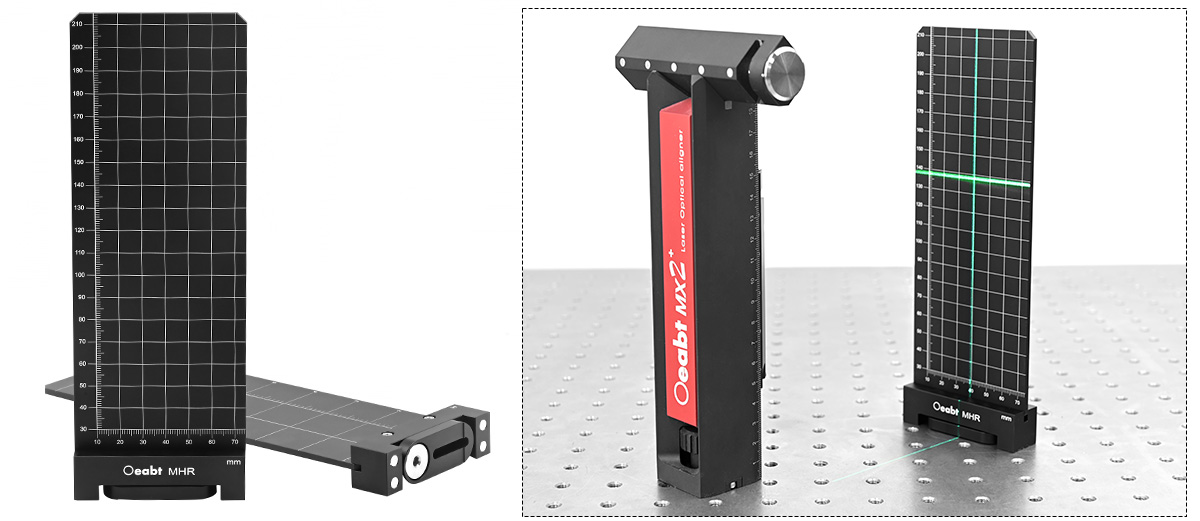

MHR磁性高度尺用于光束的準直和高度測量，可測量最高214.5mm的光束高度。板面上激光刻有公制和英制刻度。
| 型號 | MHR |
| 規格 |
214.5.0*75.0*20.0mm |
| 刻度 |
公制：214.5mm，分度1mm；總長：8.5in，分度1/10in； |
| 螺孔類型 |
6.5*18.5mm（沉頭腰孔） |
| 重量 |
196.8g |
| 材質 |
7075鋁合金 |

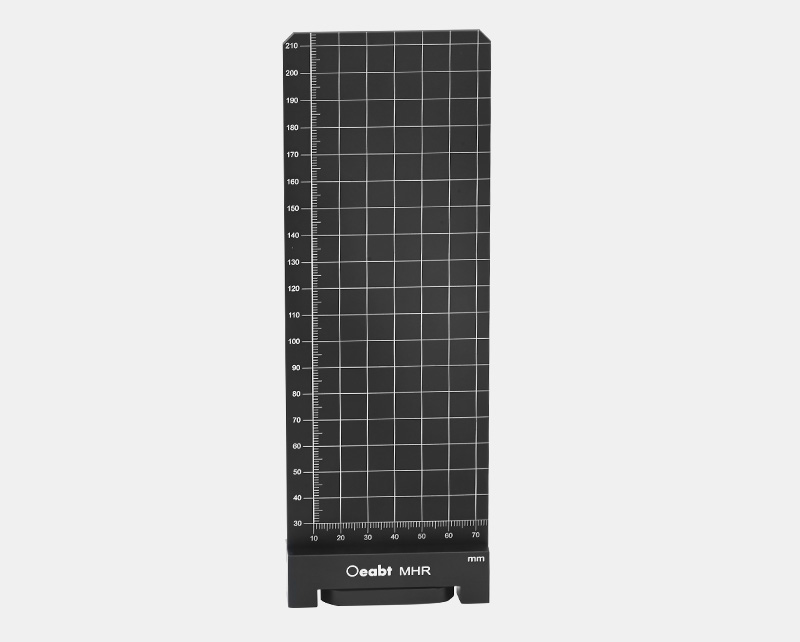

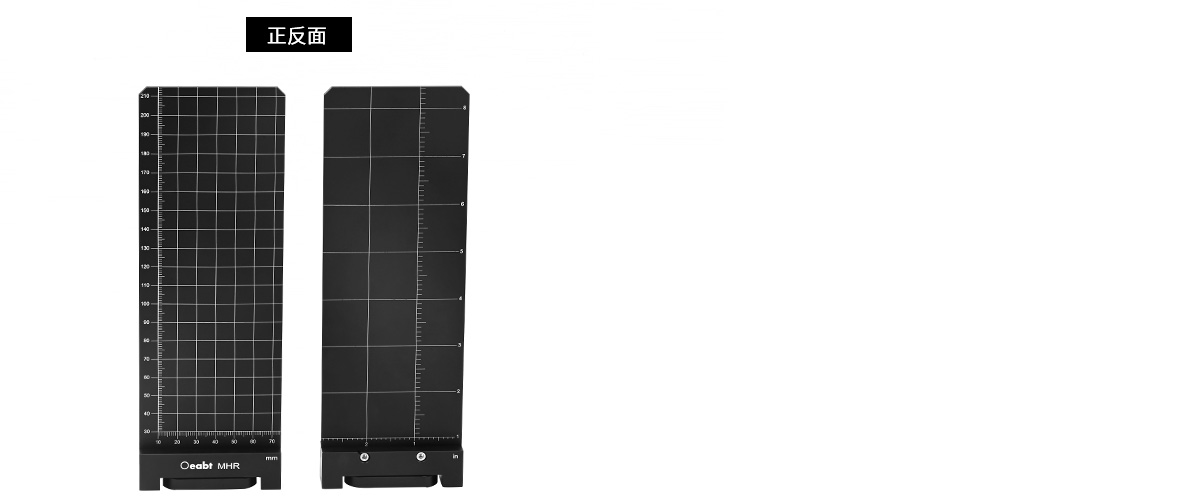

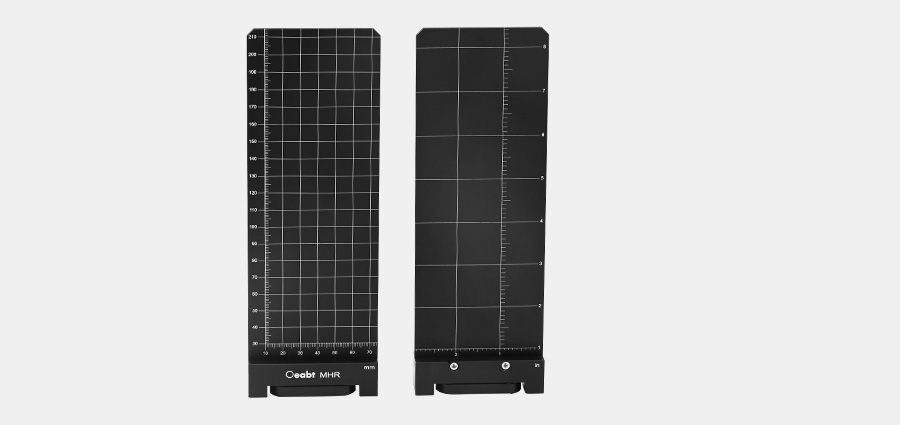

（1）MHR磁性高度尺用于光束的準直和高度測量，可測量最高214.5mm的光束高度。板面上激光刻有公制和英制刻度。公制總長度214.5mm，分度1mm；總長：8.5in，分度1/10in。除了縱向刻度外，橫向也有刻度線面板。
?

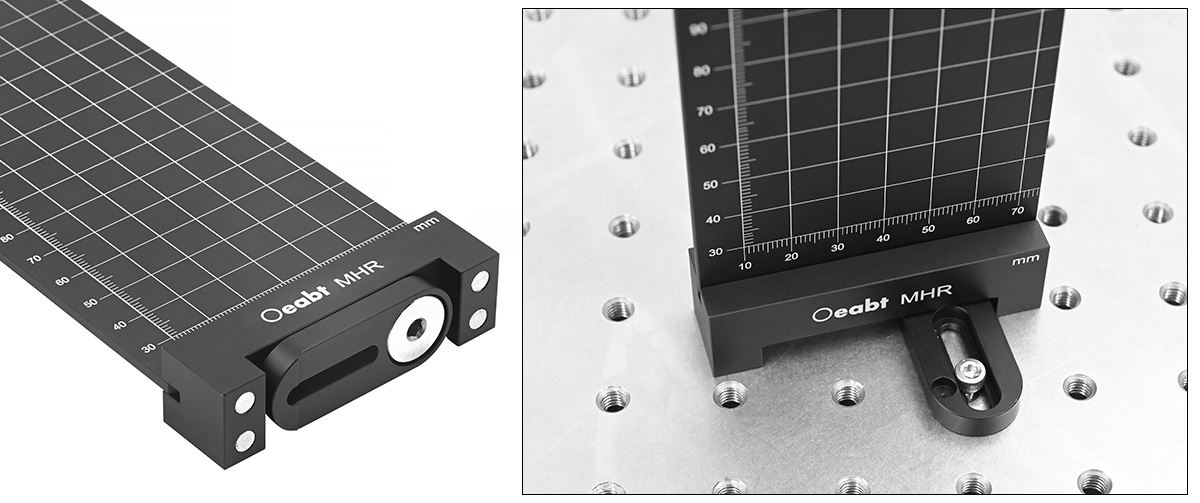

（2）尺的底部含有磁體，相比固定在平臺上的尺而言，這種尺既可將尺吸持在磁性工作表面，還能靈活擺放。此外，底部還有一個可折疊式的壓板，利用M4柱頭螺絲可以將尺板固定在平臺上。緊湊的尺寸使其可以放在組件中間的空隙中，從而輕松集成到裝置中。
? 激光刻度：公制刻度長214.5mm，分度1mm；總長：8.5in，分度1/10英寸；
? 放置光學平臺或面包板上測量光束高度；
? 底部磁體提供吸附力，用于快速放置和移除；
? 折疊式壓板利用螺絲可固定到其它面板上；

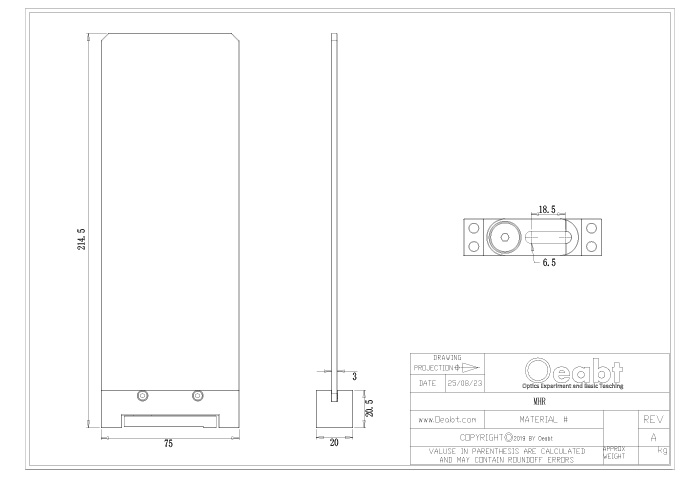

MHR 工程圖下載
