低漂移系列
Low drift series
? 撓性耦合固定套管；
? 兼容?1英寸套筒、延長管或其它?1.2英寸的圓柱形件；
? 多種長度可選；

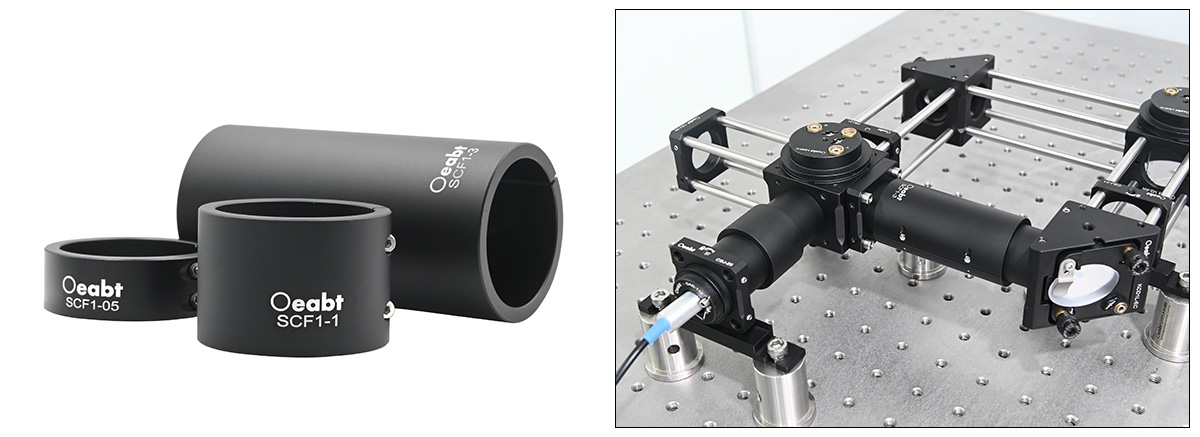

SCF1系列耦合套筒采用撓性壓緊套管設計，可固定?1英寸透鏡套筒、延長管或其他?1.2英寸外徑的圓柱形部件。
| 型號 |

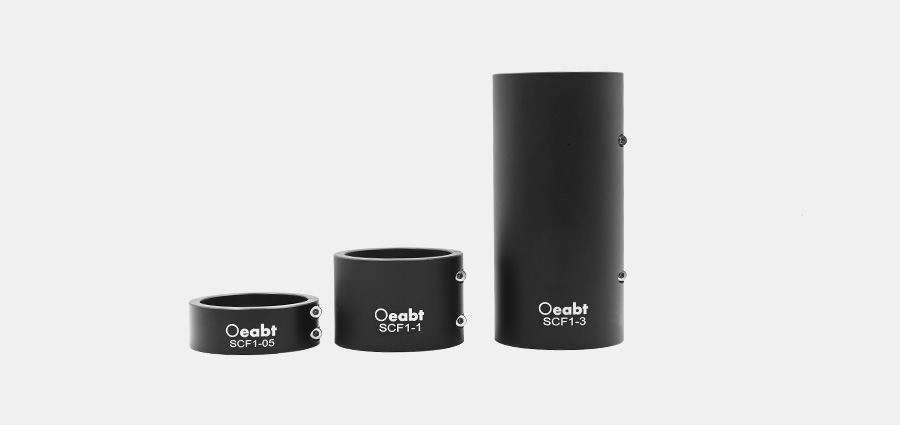

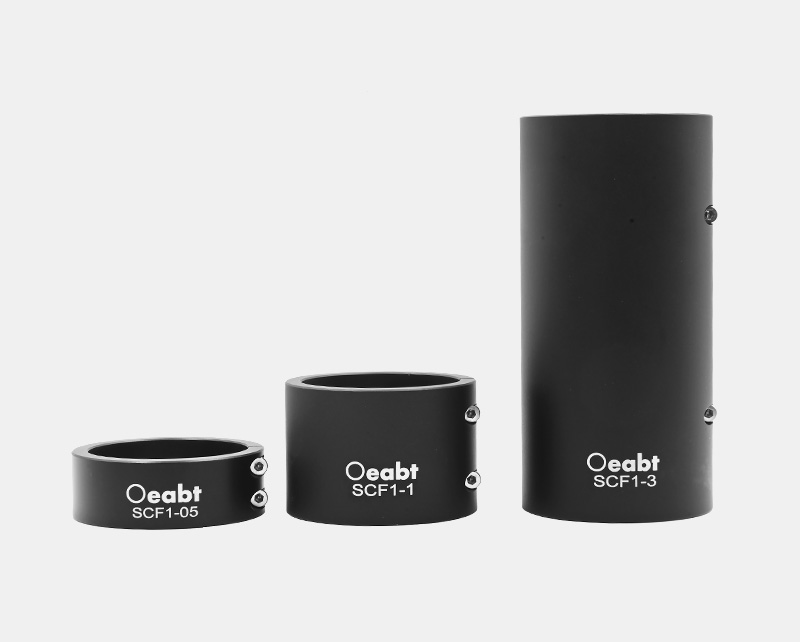

SCF1-05 |
SCF1-1 | SCF1-3 |
| 規格 |
?37.08*12.7mm |
?37.08*25.4mm |
?37.08*76.2mm |
| 安裝孔徑 |
?30.54mm |
||
| 重量 | 11.6g | 23.1g | 69.2g |
| 材質 |
7075鋁合金 |
||

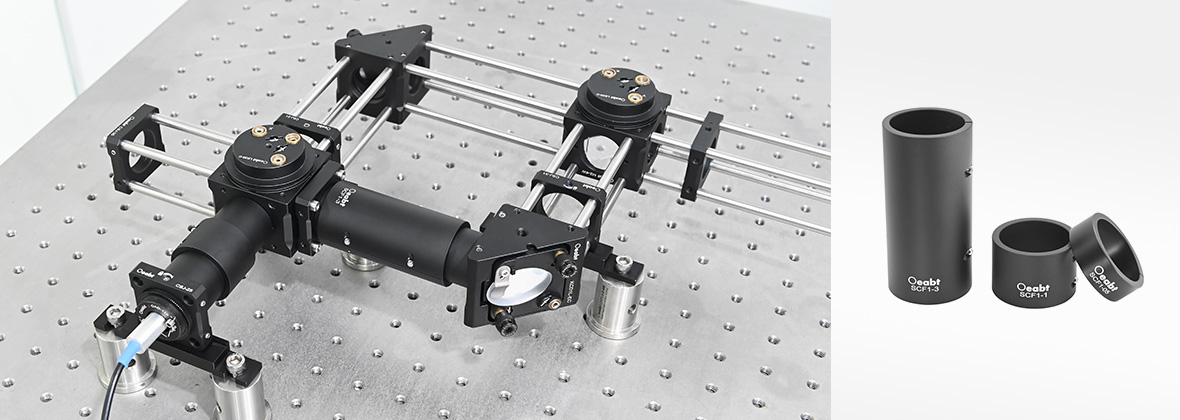

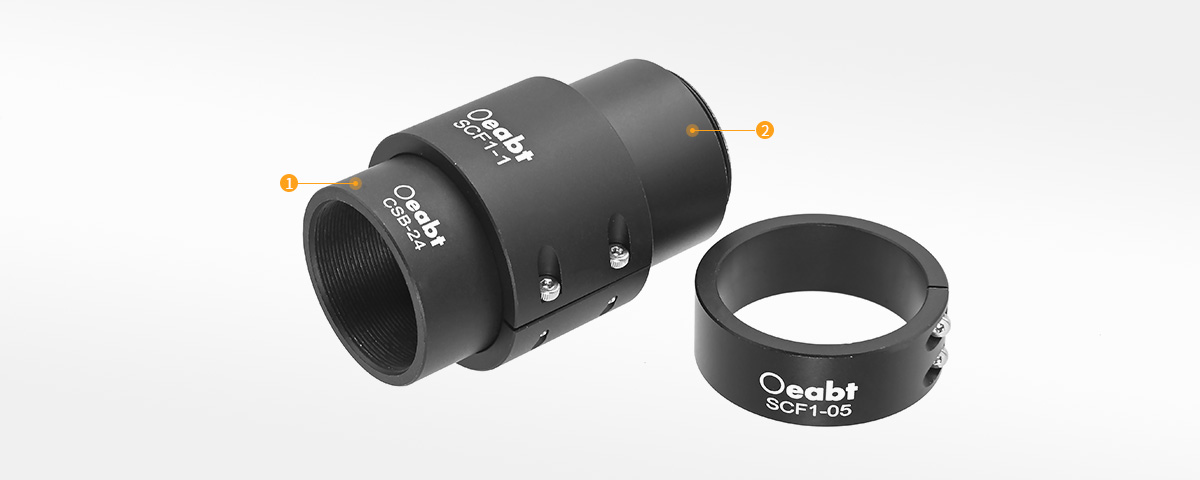

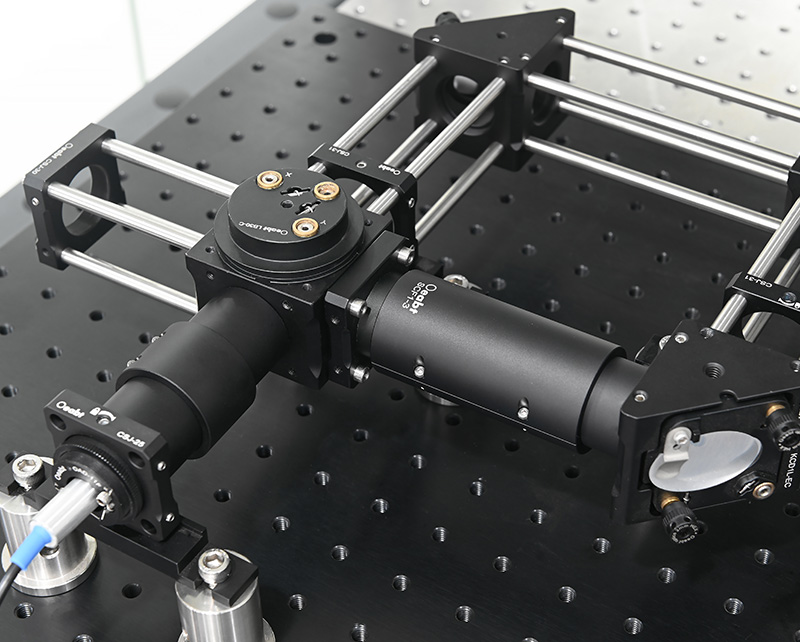

（1）SCF1系列耦合套筒采用撓性壓緊套管設計，可固定?1英寸透鏡套筒、延長管或其他?1.2英寸外徑的圓柱形部件。將透鏡套筒插入耦合器末端，適合需延長、拼接套管的場景使用。
?

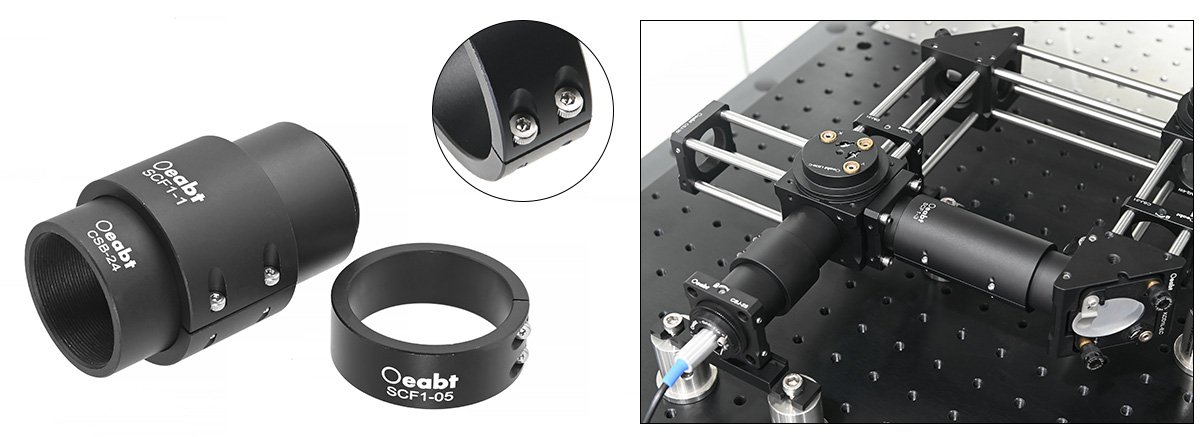

（2）透鏡套筒可以固定在耦合器的任意管身位置，只需保持壓緊長度在6mm以上，通過1.3mm六角板擰緊側邊柱頭螺絲進行撓性固定。
? 撓性耦合固定套管；
? 兼容?1英寸套筒、延長管或其它?1.2英寸的圓柱形件；
? 多種長度可選；

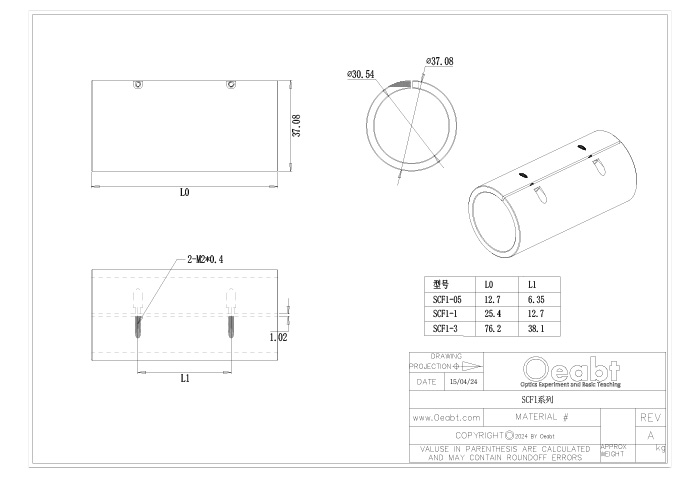

SCF1系列 工程圖下載
