參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 簡易式分體校準裝置；

? 快速校對實驗裝置的平面與工作臺的平行度偏差；

? 適用于光學裝置搭建、精密儀器調試等場景；

? 有效提高了光學系統調試的效率和準確性；

? 操作簡單、體積小、便于攜帶；

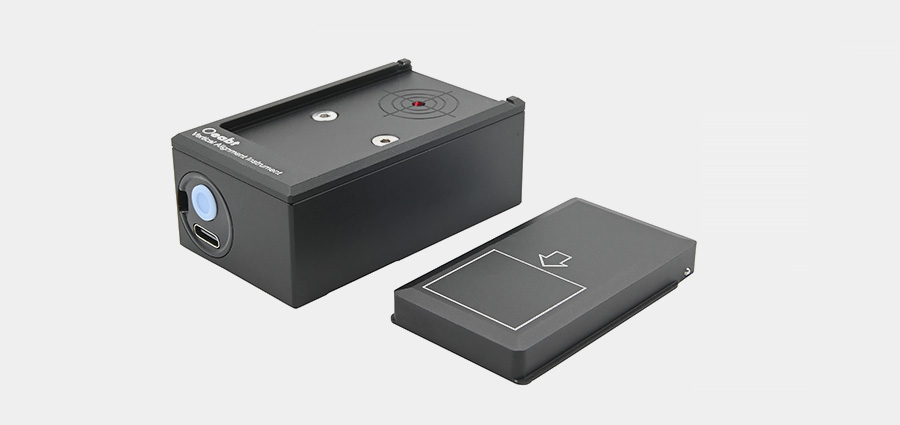

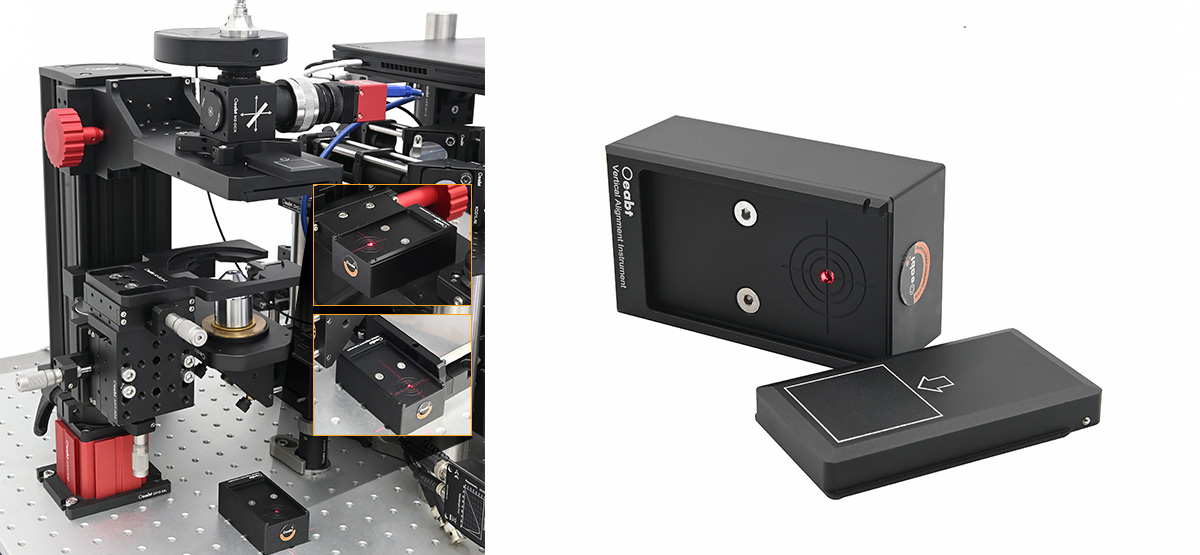

VAI-01是一款簡易式分體平行校準工具，采用激光反射原理，可快速檢測運動控制裝置、光學實驗系統、精密儀器等平面與工作臺之間的平行度偏差，提供可視化的平行調整誤差信息。

型號	VAI-01
規格	校準主機：704027mm
規格	反射基板：60336mm，反射鏡片：35257mm
輸出波長	650nm（Class II）
出光孔徑	?3mm(±0.1mm)
標線尺寸	圓環:?8mm、?12mm、?18mm；直線長度:21.9mm、25mm
標線精度偏差	1mm格(200mm高)，≈1/3’
?光束垂直偏差	偏差≈ 1/6’(光束高度在 2.5m時測試數據)
工作距離	?50-1000mm
電源系統	鋰電（電池容量700mAh）
續航時間	連續工作≥5h
充電接口	Type-C USB

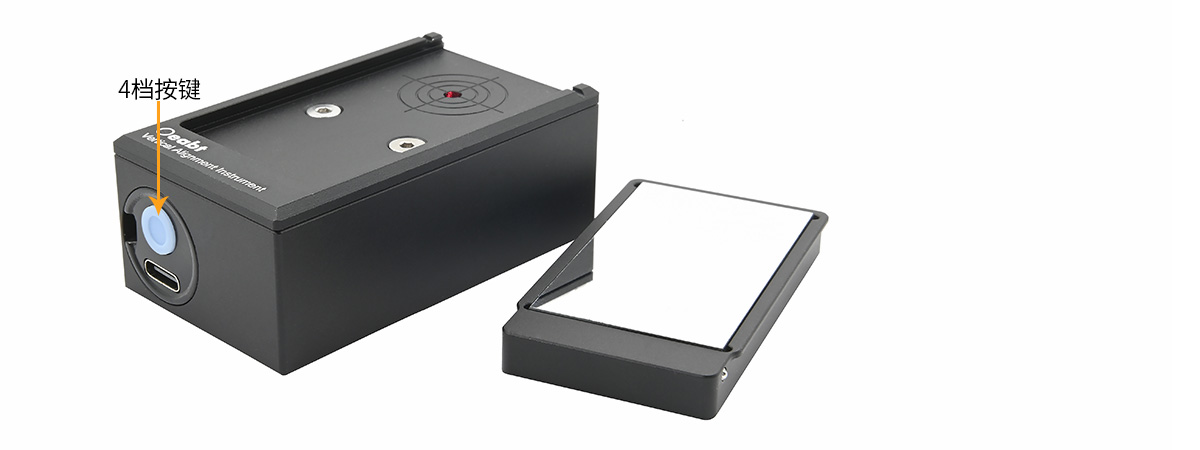

開關檔口	4檔按鍵：按1亮、2暗、3閃、4關
重量	149.3g
材質	鋁合金+反射鏡

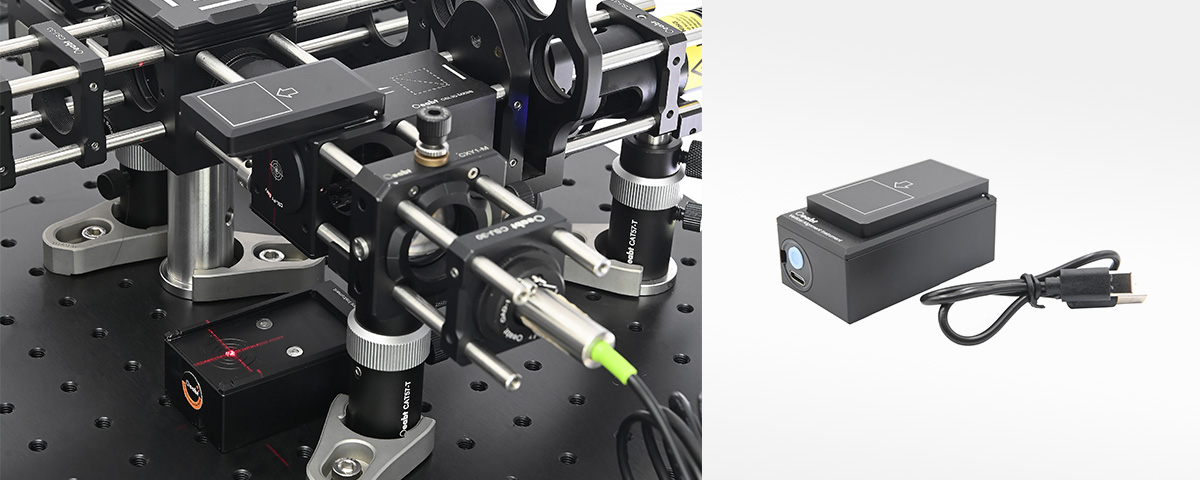

組件清單	校準主機（含點狀激光模塊）、反射基準板（鏡面）、USB充電線

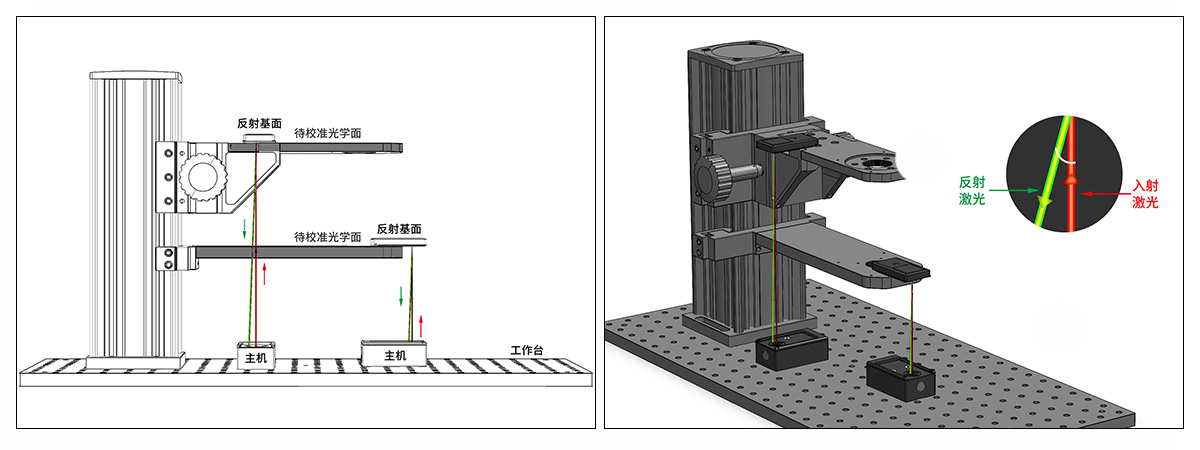

示意圖

通用參數

（1）在光學系統中，通常依賴操作人員的技術和經驗去完成光機組件的搭建校準，效率低、空間受限調試麻煩。而VAI-01是一款簡易式分體平行校準工具，采用激光反射原理，可快速檢測運動控制裝置、光學實驗系統、精密儀器等平面與工作臺之間的平行度偏差，提供可視化的平行調整誤差信息。

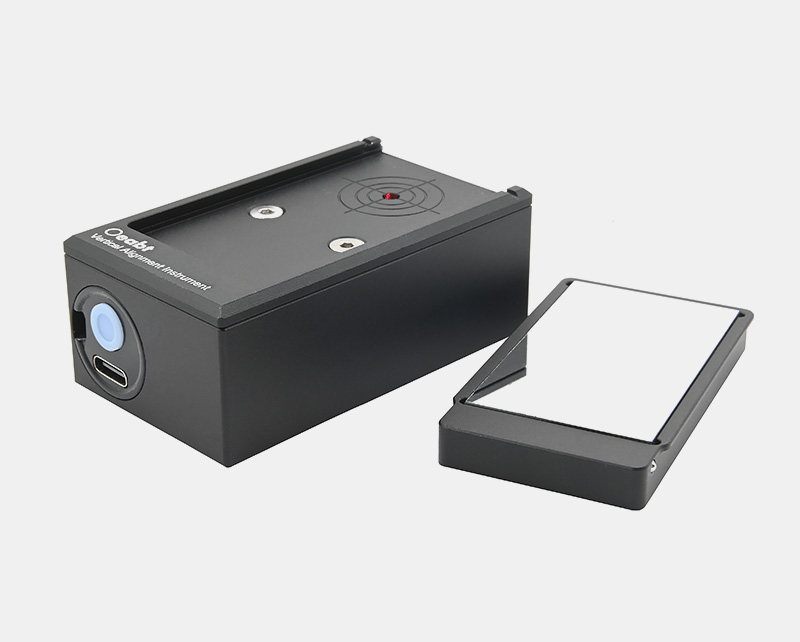

（2）該裝置由兩部分構成：校準主機（包括十字激光模塊）和反射基準板（鏡面），附帶一根Type-C USB充電線。

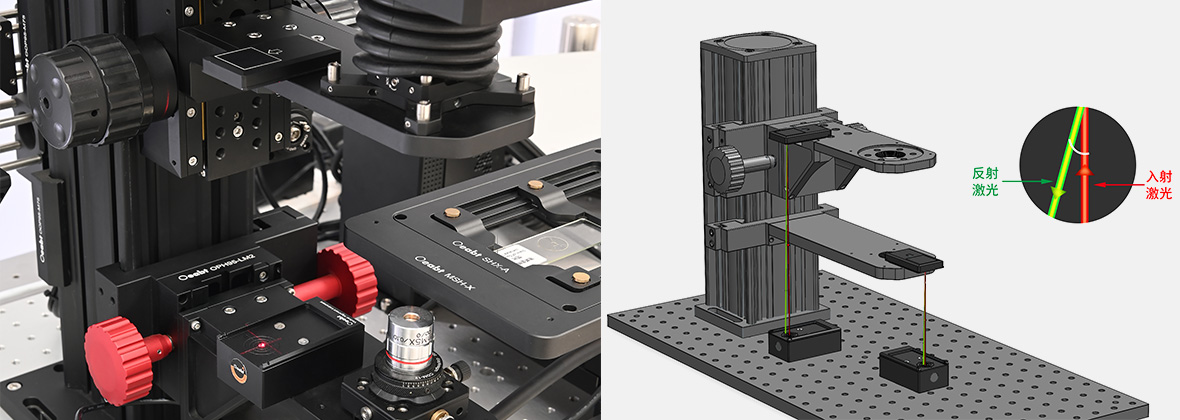

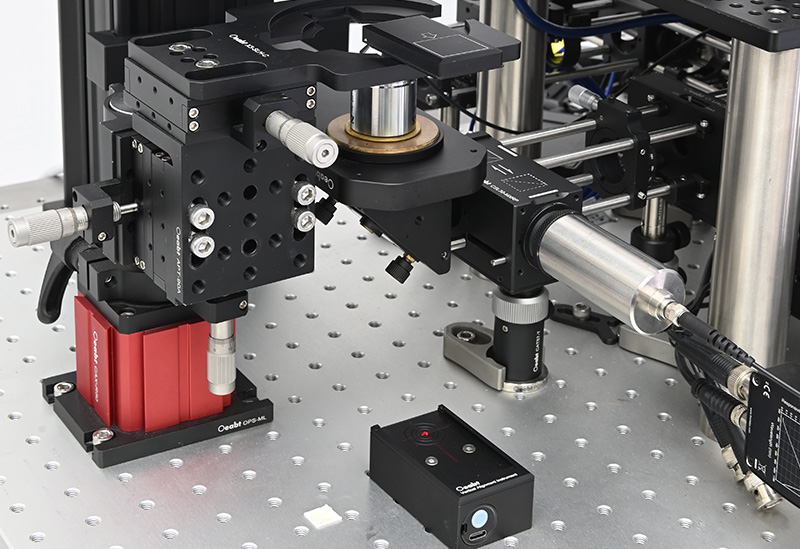

（3）使用時，將反射基準板放置在待校準的光學安裝面（如光鏡支架、平移臺基座等）上，校準主機則放置于工作臺的對應位置。開啟激光后，通過觀察反射光斑與標線之間的偏移量，用戶可以實時監控平行度誤差，并根據光斑位置調整基座，從而精確地實現校正。

（4）該校準儀通過直觀的光斑偏移顯示，使得操作人員能夠快速識別并修正任何平行度問題，大大提高了光學系統調試的效率和準確性、操作簡單容易實現。

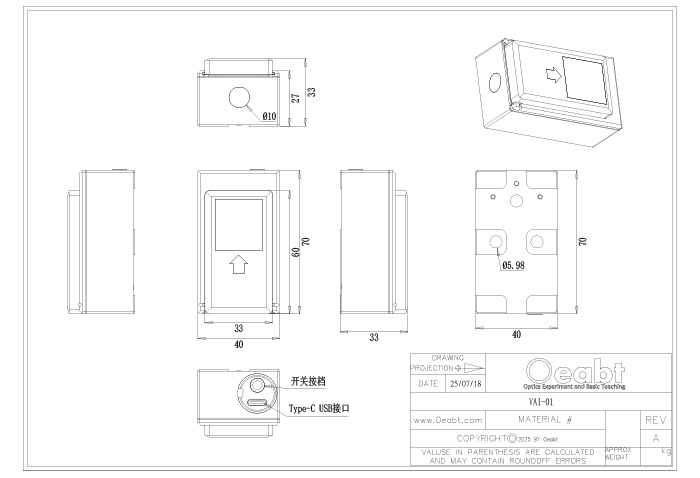

VAI-01 工程圖下載

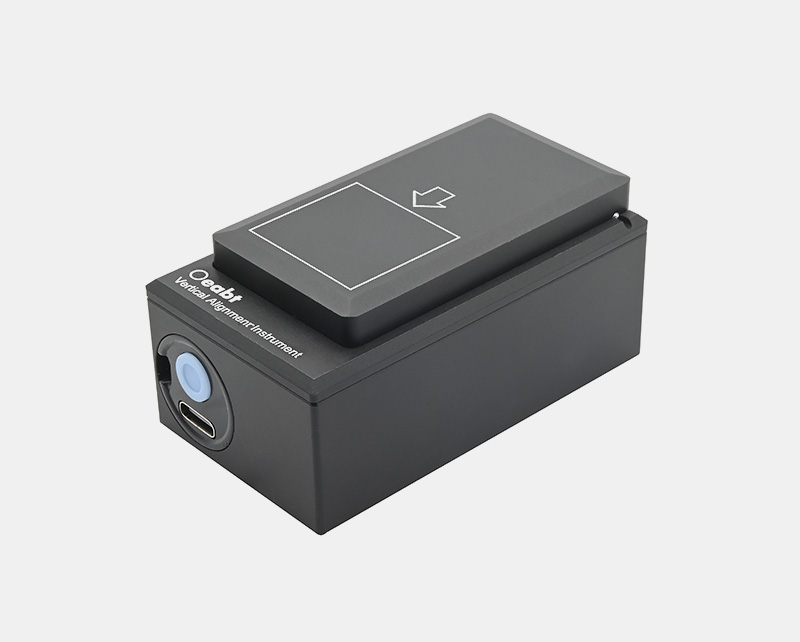

VAI-01 基準平行校準儀

? 簡易式分體校準裝置；

? 快速校對實驗裝置的平面與工作臺的平行度偏差；

? 適用于光學裝置搭建、精密儀器調試等場景；

? 有效提高了光學系統調試的效率和準確性；

? 操作簡單、體積小、便于攜帶；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： VAI-01

規格： 70*40*27mm

工程圖：點擊下載

對比：

單價：￥1484

發貨日期： 7天內

購物車：

VAI-01 基準平行校準儀

規格

70*40*27mm
材質

鋁合金+反射鏡
重量

149.3g
螺紋類型

/
產品描述

4檔按鍵：按1亮、2暗、3閃、4關
