參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 轉換板板提供適用于大多數方向的安裝孔，增加了光學裝置的靈活性；

? 通過底部的M6沉頭孔安裝接桿支架；

? 通過用于M4/M6帶帽螺絲的沉頭孔安裝在面包板或光學平臺上；

? 板上的沉頭孔還能使英制光學平臺接受公制組件；

通用轉換板提供幾乎所有方向的安裝孔，可以靈活的將任何光學設備安裝到光學平臺或面包板上。這種自由度允許用戶在專門用于標準1英寸(25mm)孔模式之外，以寬方位陣列安裝各種組件或平臺。板上的沉頭孔還能使英制光學平臺接受公制組件。

尺寸轉換板
型號	OPS-MCT	OPS-M406	OPS-M406A
規格	63.563.59.0mm
螺紋類型	沉頭孔：M44處，M64處；螺孔：M432處，M69處	沉頭孔: 4處M4、4處M6; 螺紋孔: 24處M4、17處M6;
重量	70.9g	69.1g	70.9g
材質	7075鋁合金

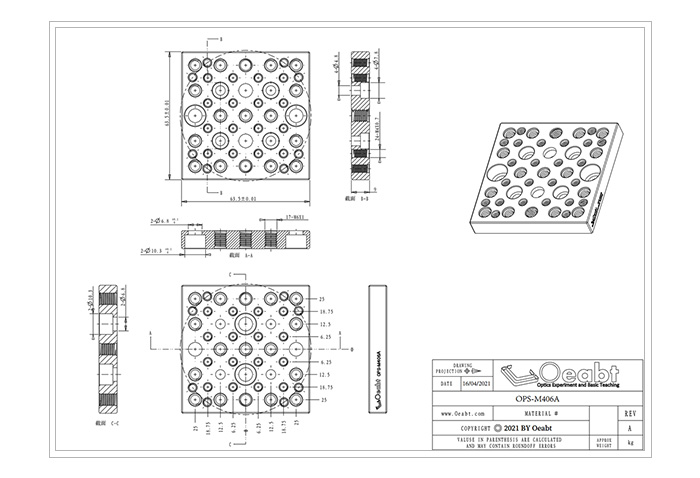

示意圖

通用參數

（1）有幾乎適用于所有光學平臺和面包板螺紋孔排列的安裝孔，可以靈活裝配光學設備。可以將光學元件或平臺沿任意方向安裝。

（2）OPS-M406：沉頭孔4處M4、4處M6（前面板開4處）；螺紋孔24處M4、17處M6；

（3）OPS-M406A：沉頭孔4處M4、4處M6（前后面板均開2處）；螺紋孔24處M4、17處M6；

（4）OPS-M406A：沉頭孔4處M4、4處M6（前后面板均開2處）；螺紋孔32處M4、9處M6；

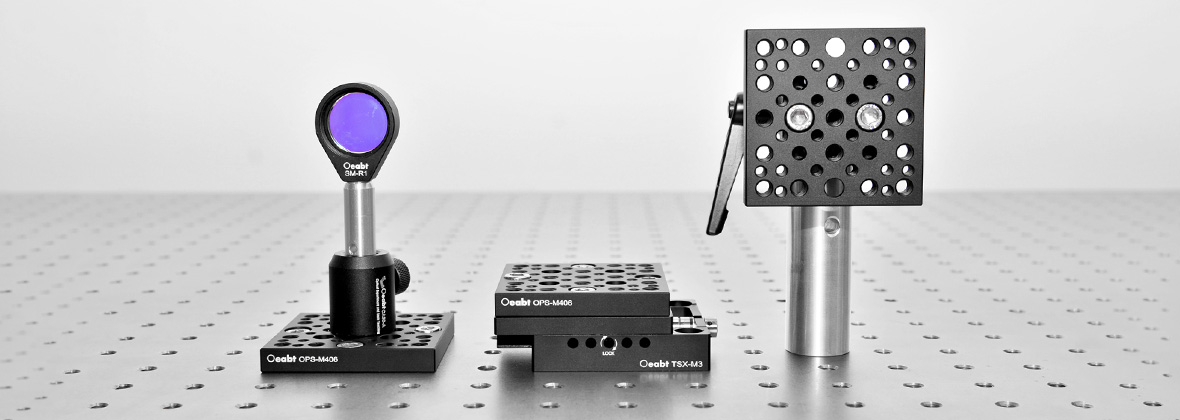

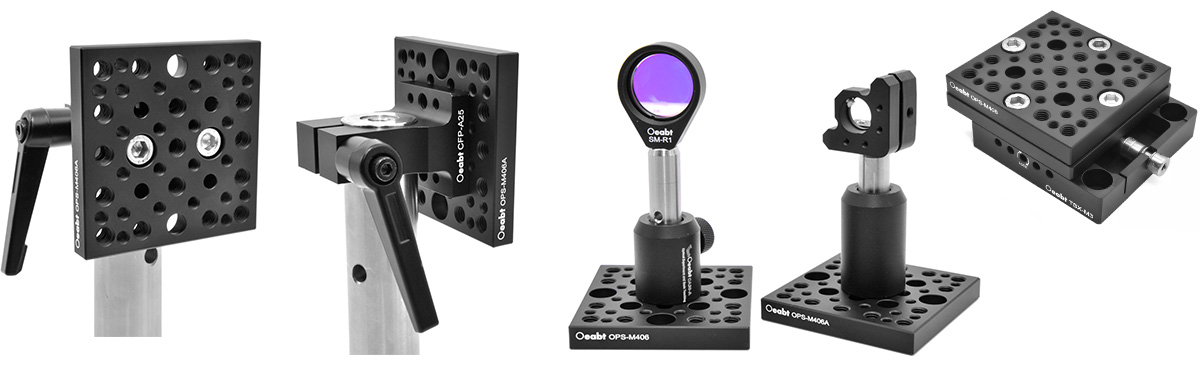

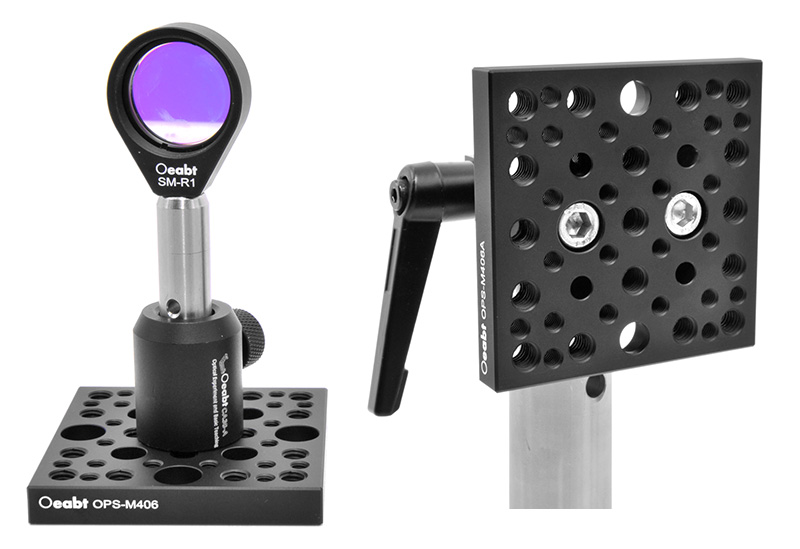

（5）可搭配接桿夾塊、位移臺等使用。這種夾塊和面板的組合設計可用于安裝不同需求的光機組件。相較于OPS-M406，OPS-M406A的前后面板均開有2處M6沉頭孔，更匹配適合接桿夾塊的穩定連接。

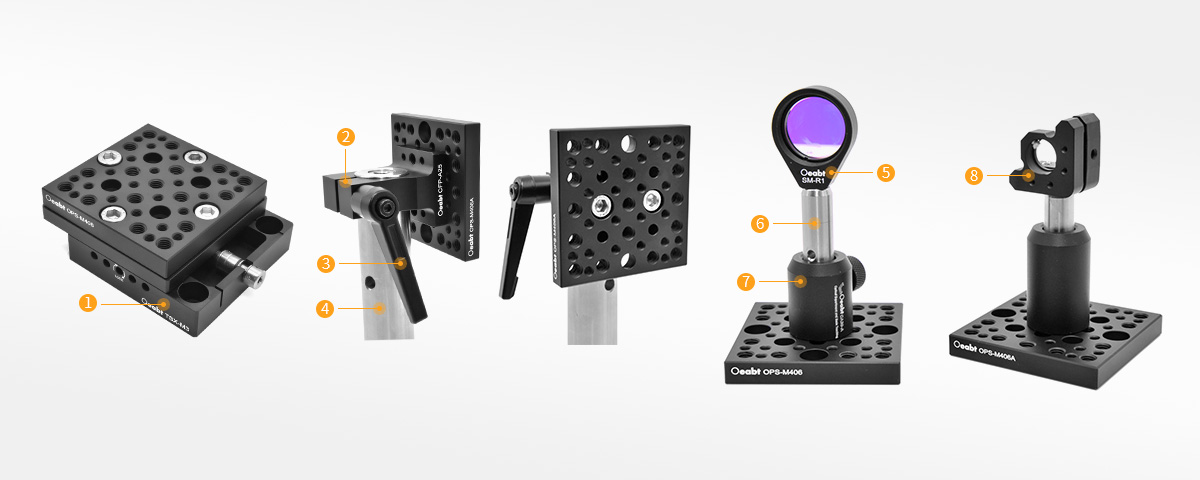

?? TSX-M3 X軸線性平移臺 點擊購買 >	???CFP-A25 籠式接桿夾塊點擊購買 >
???M5/M6系列快拆手柄點擊購買 >	???CFJP-S系列 ?25mm不銹鋼支桿點擊購買 >
???SM-R1 固定式透鏡安裝座點擊購買 >	???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >
???CA-A系列接桿支架點擊購買 >	???MS-A12 ?1/2英寸光學調整架點擊購買 >

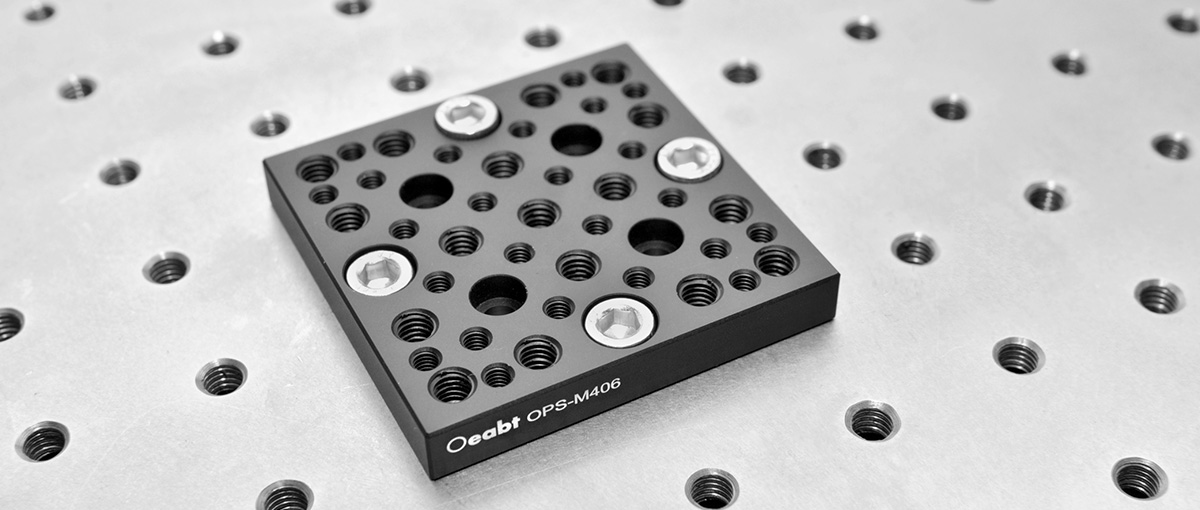

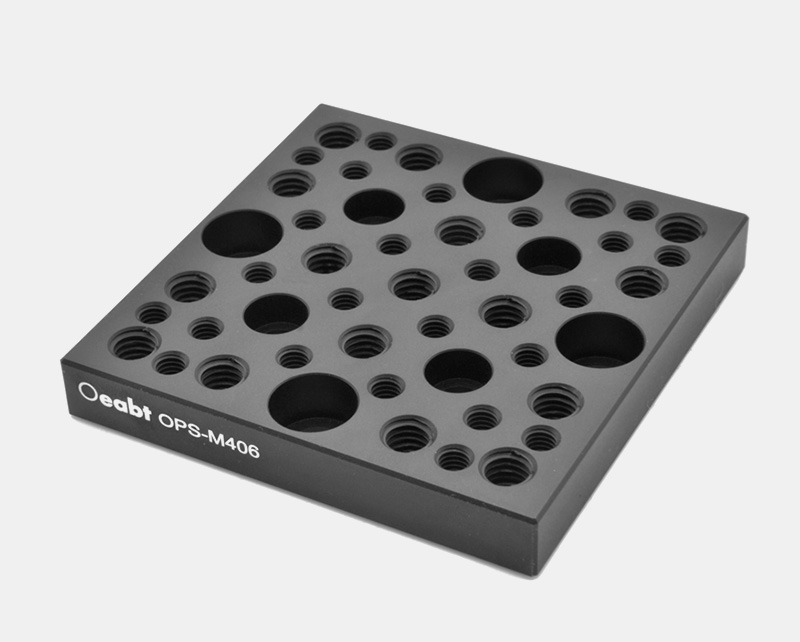

OPS-M406 尺寸轉換板

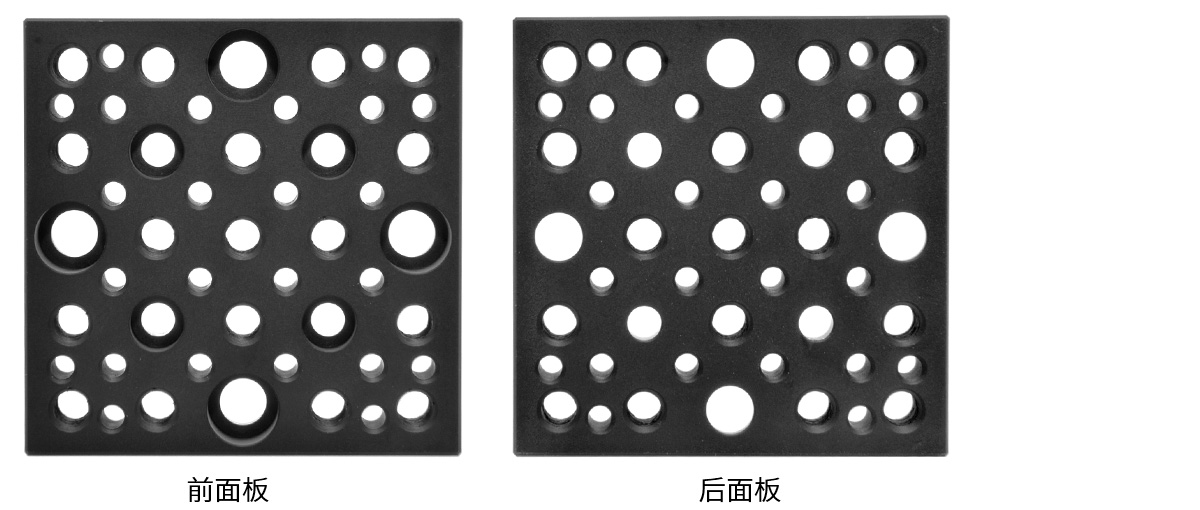

? 前面板開4處有M6沉頭孔4個，每邊1個；中間4個M4沉頭孔；

? 通用底板提供在任何方向垂直光學平臺或面包板提供安裝孔；

? 增加了光機械裝置的靈活性；

? 板上的埋頭孔還能使英制光學平臺接受公制組件；

? 可靈活安裝各種光機組件；

有幾乎適用于所有光學平臺和面包板螺紋孔排列的安裝孔，可以靈活裝配光學設備。可以將光學元件或平臺沿任意方向安裝。

型號

規格

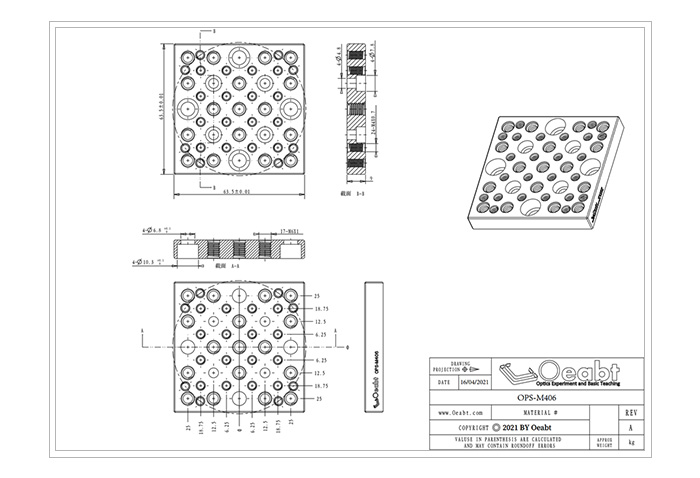

工程圖

對比

單價

發貨日期

購物車

型號： OPS-M406

規格：沉頭孔開在前面板

工程圖：點擊下載

對比：

單價：￥81

發貨日期：當天

購物車：

OPS-M406 尺寸轉換板

規格

63.5*63.5*9mm
材質

7075鋁合金　　　　　　
重量

69.9g
產品描述

沉頭孔4處M4、4處M6(前面板開4處);
螺紋孔24處M4、17處M6;

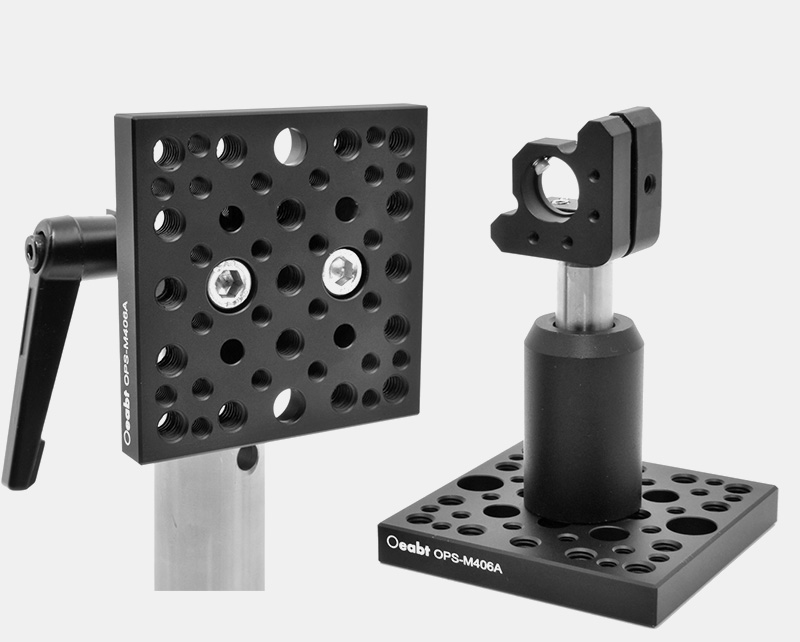

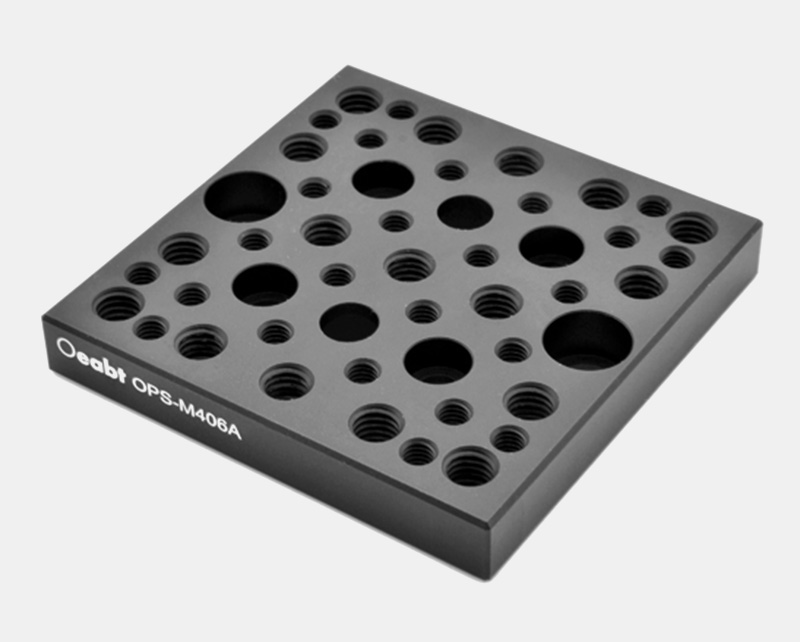

OPS-M406A 尺寸轉換板

? 轉換板提供適用于大多數方向的安裝孔，增加了光學裝置的靈活性；

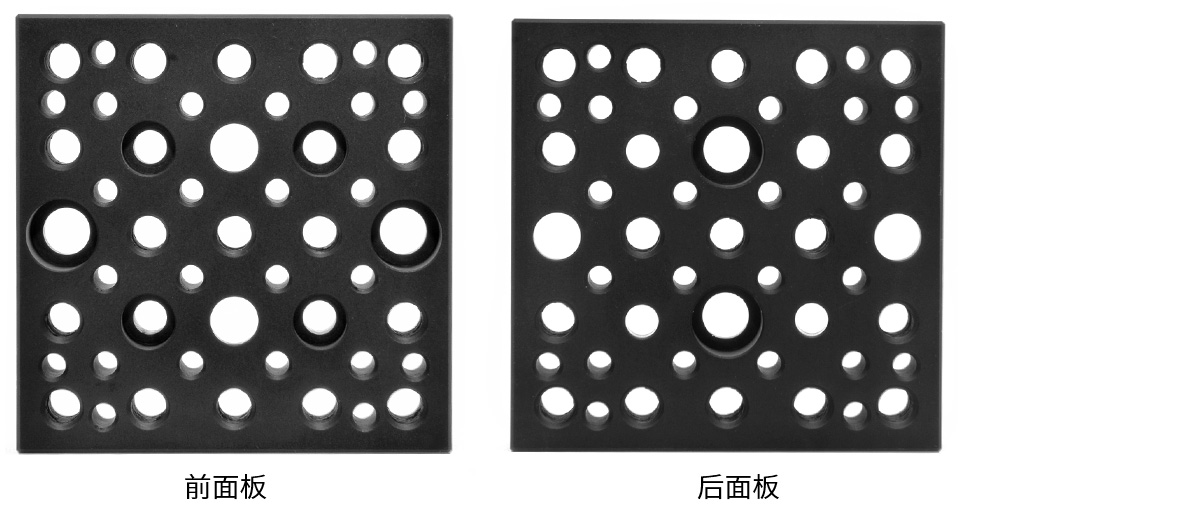

? 面板沉頭孔4處M4、4處M6（前后面板均開2處）；

? 通過用于M4/M6帶帽螺絲的沉頭孔安裝在面包板或光學平臺上；

? 板上的沉頭孔還能使英制光學平臺接受公制組件；

有幾乎適用于所有光學平臺和面包板螺紋孔排列的安裝孔，可以靈活裝配光學設備。可以將光學元件或平臺沿任意方向安裝。相較于OPS-M406，OPS-M406A的前后面板均開有2處M6沉頭孔，更匹配適合接桿夾塊的穩定連接。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPS-M406A

規格：沉頭孔前后面板均有

工程圖：點擊下載

對比：

單價：￥81

發貨日期：當天

購物車：

規格

63.63.5*63.5*9.0mm
材質

7075鋁合金
重量

70.9g
產品描述

沉頭孔4處M4、4處M6(前后面板均開2處);
螺紋孔24處M4、17處M6;

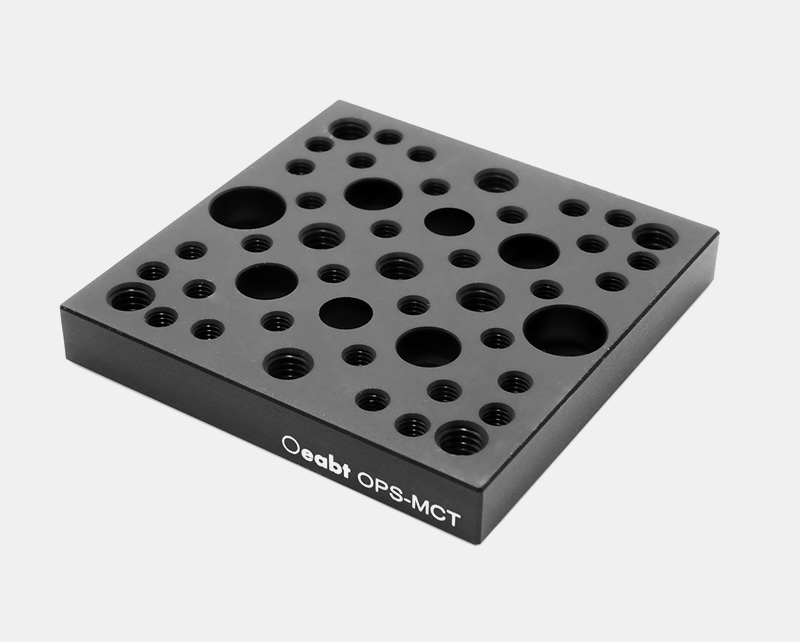

OPS-MCT 尺寸轉換板

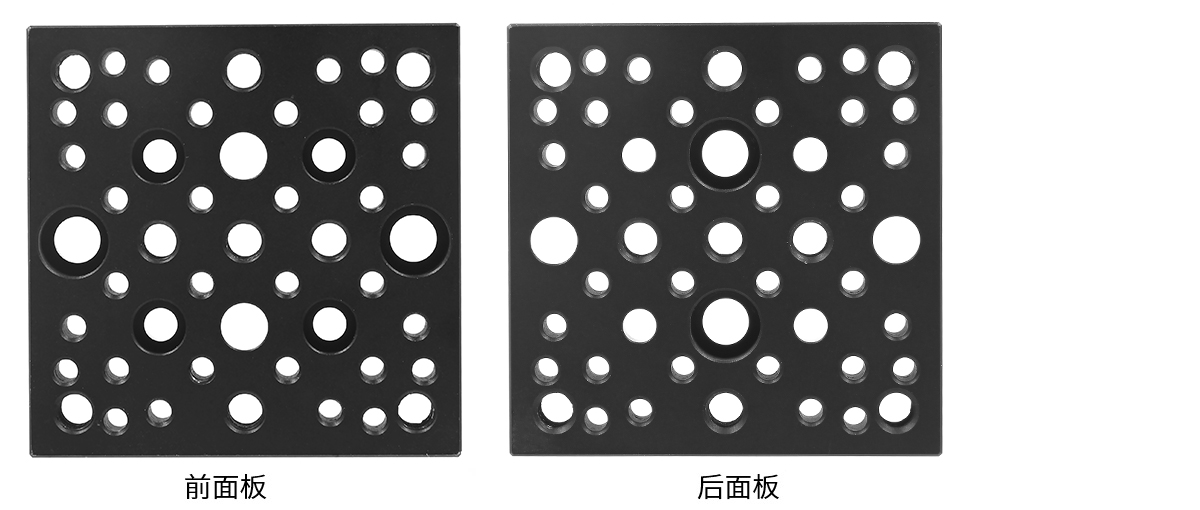

? 前后面板各開2處有M6沉頭孔；前面板中間4個M4沉頭孔；

? 通用底板提供在任何方向垂直光學平臺或面包板提供安裝孔；

? 增加了光機械裝置的靈活性；

? 板上的埋頭孔還能使英制光學平臺接受公制組件；

? 可靈活安裝各種光機組件；

有幾乎適用于所有光學平臺和面包板螺紋孔排列的安裝孔，可以靈活裝配光學設備。可以將光學元件或平臺沿任意方向安裝。多搭配顯微鏡升降手輪，轉接直角轉接件使用；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OPS-MCT

規格：沉頭孔前后面板均有

工程圖：點擊下載

對比：

單價：￥81

發貨日期：當天

購物車：

OPS-MCT 尺寸轉換板

規格

63.63.5*63.5*9.0mm
材質

7075鋁合金
重量

70.9g
產品描述

沉頭孔4處M4、4處M6(前后面板各開2處);
螺紋孔32處M4、9處M6;
