參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 散射并吸收激光束能量；

? SM1（1.035”-40）外螺紋，帶鎖緊環；

? M4螺孔用于安裝接桿；

? 用于高功率激光時，表面溫度會變高，請注意不要直接觸摸光束散射器；

光束散射器是一種用于吸收激光能量的激光實驗室常用安全器件，可以將連續激光或脈沖激光在光束散射器中被多次散射和吸收，最終轉換成熱量。光束入射孔徑為?17.2mm，入射激光光束照射到一個圓錐頂面上被散射，返回的雜散光很少。建議用于最高不超過10W的CW或脈沖激光。

型號	BDR1L
規格	?26.3*48.5mm(不含鎖緊環部分)
入射孔徑	?17.2mm
螺紋類型	SM1(1.035”-40)外螺紋,M4螺孔
重量	54.0g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

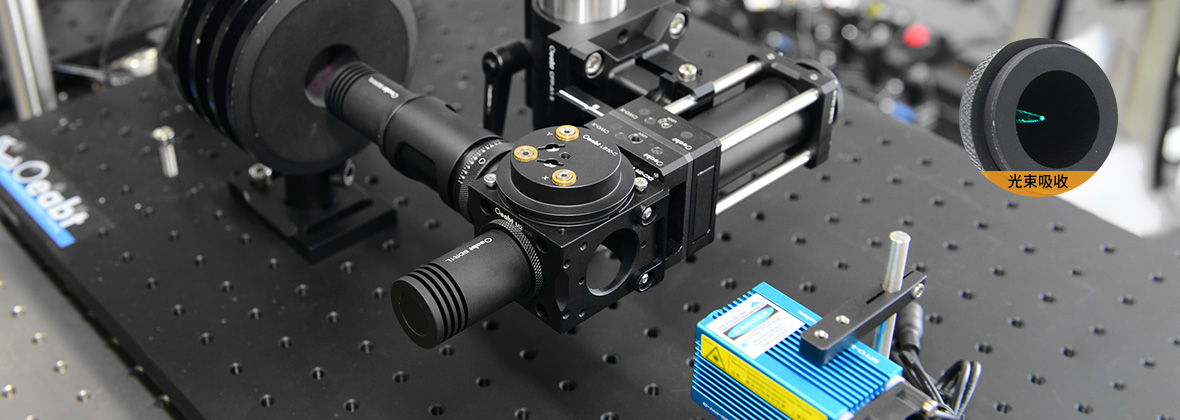

（1）光束散射器是一種用于吸收激光能量的激光實驗室常用安全器件，可以將連續（CW）激光或脈沖（Pulsed）激光在光束散射器中被多次散射和吸收，最終轉換成熱量。光束入射孔徑為?17.2mm，入射激光光束照射到一個圓錐頂面上被散射，返回的雜散光很少。建議用于最高不超過10W的CW或脈沖激光。

（注意：激光脈沖的功率過高時，圓錐面上的表面會脫落，散射光量也許會有所增加，但只要圓錐部沒有明顯變形，基本不影響光束擴散器的性能。）

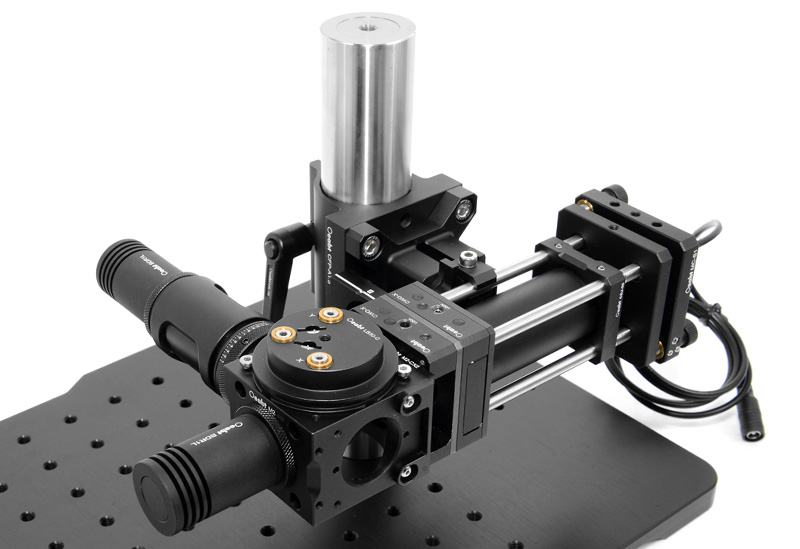

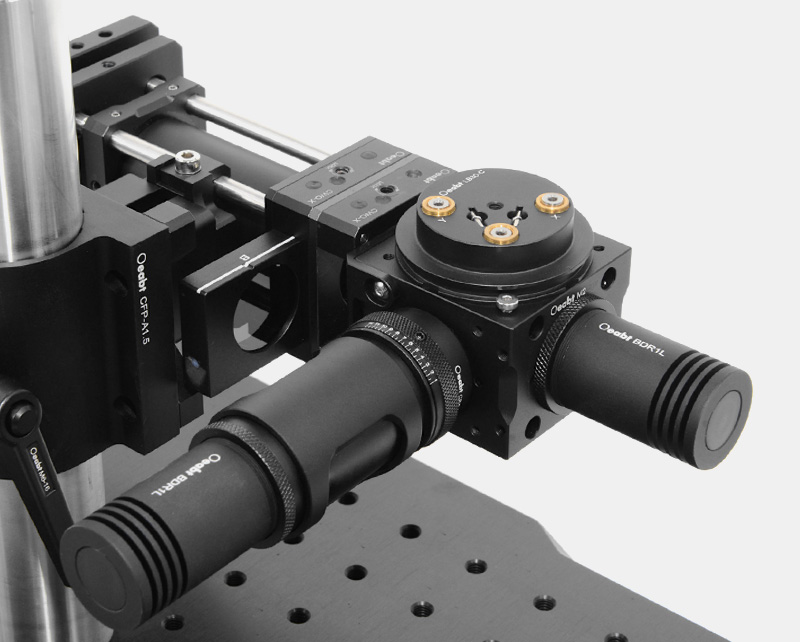

（2）筒身帶有SM1（1.035”-40）外螺紋輸入孔徑，并且兼容30mm籠式系統和?1英寸套筒套管。使用時，僅需簡單將光束引入入射孔徑。為了遮擋激光光路，可將?1英寸透鏡套管直接安裝在輸入孔徑上。

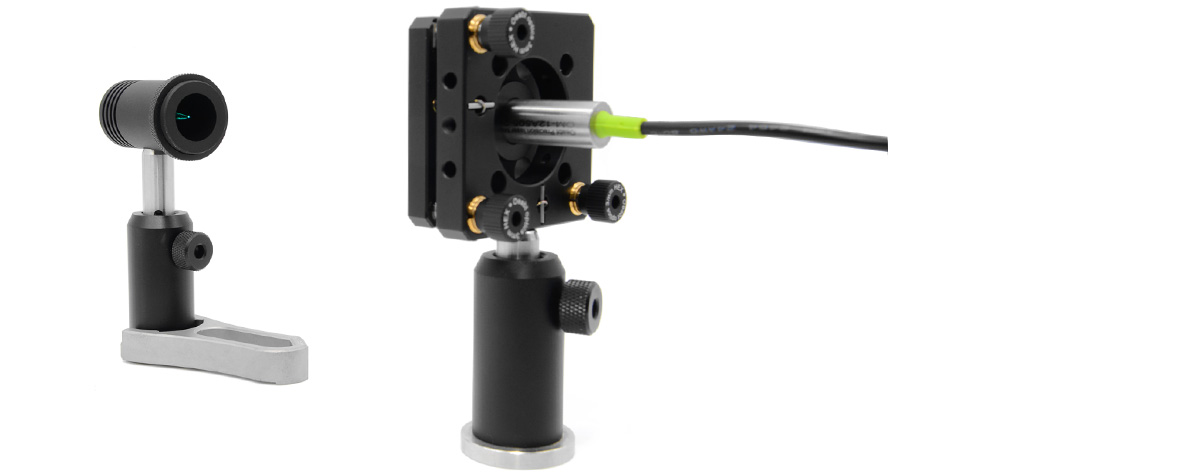

（3）底部的M4安裝孔用于安裝接桿，可用于自由空間搭建。

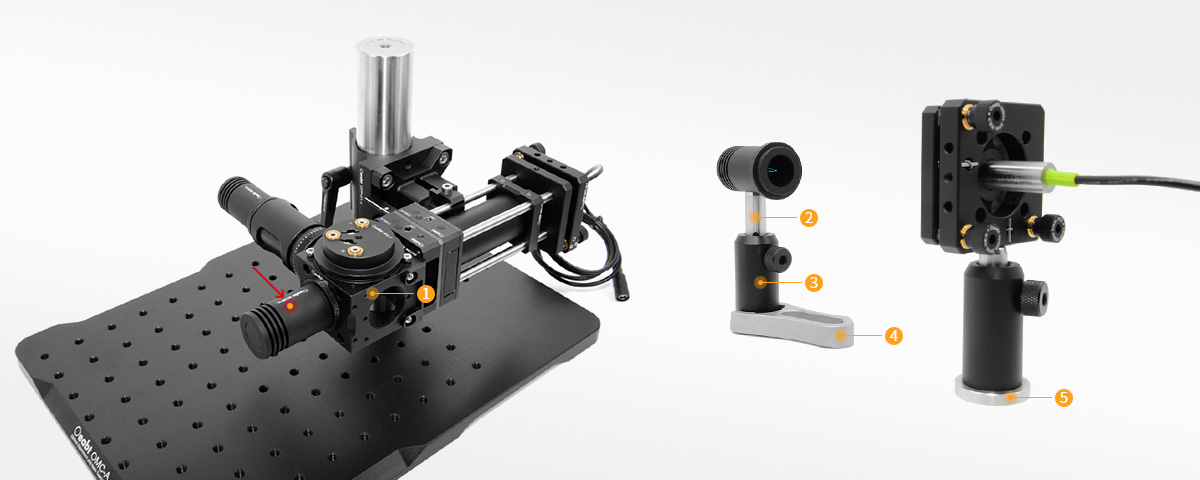

???M2-W系列 30mm籠式立方體點擊購買 >	???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >
???CA-A系列接桿支架點擊購買 >	???M-BASE-C 叉式壓板點擊購買 >
???PCA31-S 接桿底盤點擊購買 >

工程圖下載

BDR1L STP文件

BDR1L 光束散射器

? 散射并吸收激光束能量；

? SM1（1.035”-40）外螺紋，帶鎖緊環；

? 兼容30mm籠式系統和?1英寸系列透鏡套管；

? M4螺孔用于安裝接桿；

? 用于高功率激光時，表面溫度會變高，請注意不要直接觸摸光束散射器；

一種用于吸收激光能量的激光實驗室常用安全器件，可以將連續（CW）激光或脈沖（Pulsed）激光在光束散射器中被多次散射和吸收，最終轉換成熱量。筒身帶有SM1（1.035”-40）外螺紋輸入孔徑，使用時，僅需簡單將光束引入入射孔徑。為了遮擋激光光路，可將?1英寸透鏡套管直接安裝在輸入孔徑上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： BDR1L

規格： ?26.3*48.5mm

工程圖：點擊下載

對比：

單價：￥190

發貨日期：當天

購物車：

BDR1L 光束散射器

規格

?26.3*48.5mm（不含鎖緊環部分）
材質

7075鋁合金
重量

54.0g
產品描述

入射孔徑: ?17.2mm 螺紋類型;
螺紋類型: SM1(1.035”-40)
