? 直角支架用于垂直安裝；
? 搭建XY和XYZ配置的位移臺；
? 一體式鋁質結構，具有出色的剛度；

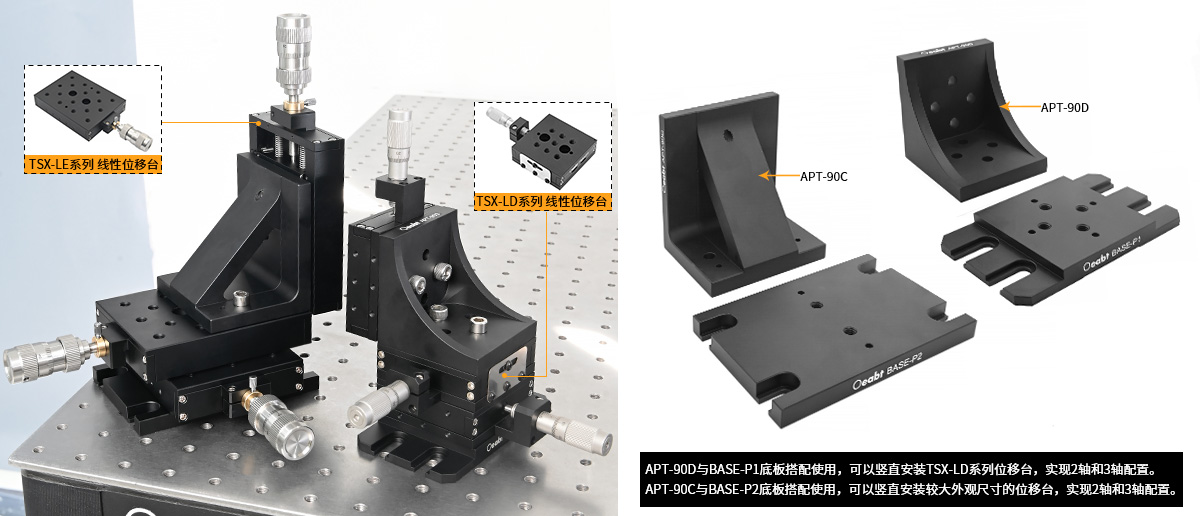

垂直組裝轉接板很適合需要XY配置的位移臺或XYZ多軸配置，兩種外觀尺寸的安裝板適用于大多數常規位移臺。
|
直角支架 |
||
|
型號 |
APT-90C ?? |
APT-90D |
|
規格 |
76.2*73.2*63.5mm |
61.0*61.0*61.0mm |
|
螺孔類型 |
側端面：M6*4處， 底端面：M6*2處（沉孔） |
側端面：M6*4處（沉孔）， 底端面：M6*4處（沉孔） |
|
重量 |
184.4g |
293.0g |
|
材質 |
7075鋁合金 |
|
|
安裝底板 |
||
|
型號 |
BASE-P1 |
BASE-P2 |
|
規格 |
108.0*30.5*10.2mm |
111.8*75.7*9.1mm |
|
螺孔類型 |
M6*4處、M6*4處（沉孔槽） |
M6*2處、M6*4處（沉孔槽） |
|
重量 |
125.4g |
193.0g |
|
材質 |
7075鋁合金 |
|
BASE-P2 工程圖下載
