參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 使厚款鏡架的光學面和接桿中心對齊；

? 兼容MKTA系列的厚后座款鏡架系列；

? 適用?0.5~2英寸安裝座；

定心板主要用于對齊光學調整架中的光學元件前表面與接桿的中心軸。

型號	PDXT-05	PDXT-1	PDXT-2
規格	23.810.66.0mm	30.414.49.0mm	30.428.69.0mm
螺孔類型	M41處、M41處(沉孔)	M4*2處	M4*4處
重量	2.0g	6.7g	10.8g
材質	7075鋁合金

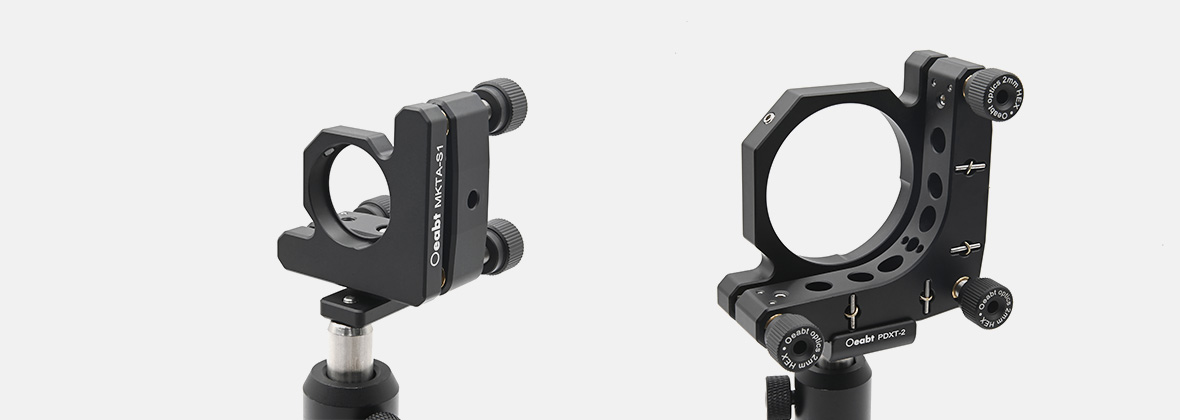

示意圖

通用參數

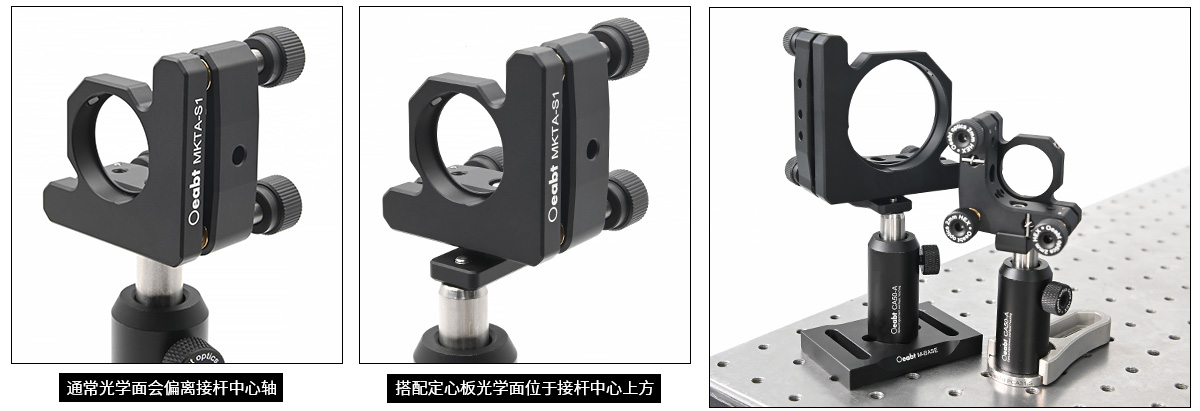

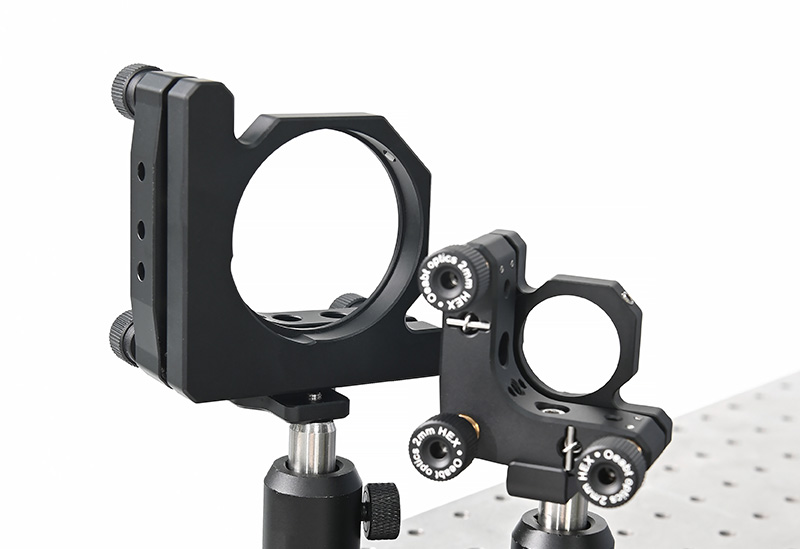

（1）定心板主要用于對齊光學調整架中的光學元件前表面與接桿的中心軸。傳統的調整架通常通過后板安裝接桿，因此中心。而定心反使得安裝在光學調整架中的光學表面與接桿的中心對齊，從而減少旋轉接桿時產生的偏軸位移。

（2）需注意：此款只適用于厚后座款的MKTA系列鏡架，常規鏡架可跳轉PDX系列定心板查看。

?MKTA系列三軸調整架點擊購買>

??12mm不銹鋼接桿?點擊購買>

?CA-A系列接桿支架?點擊購買>

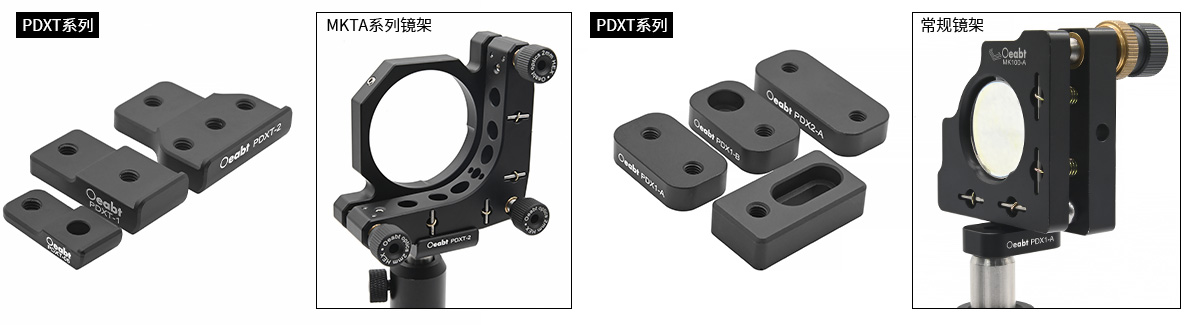

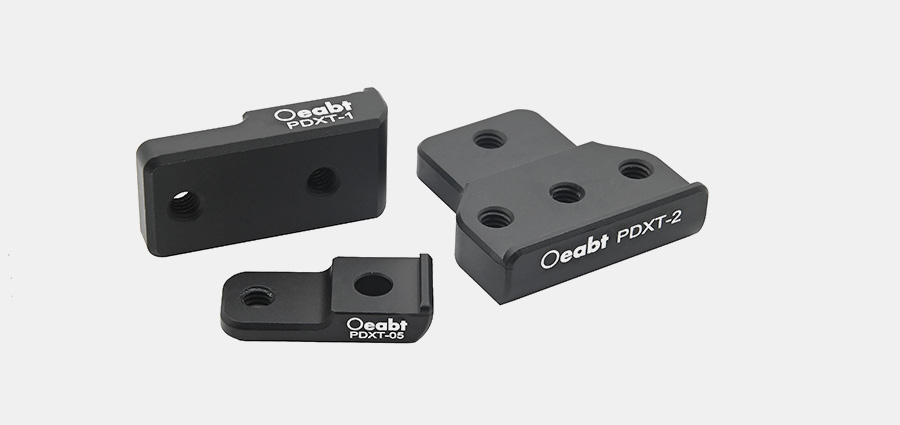

PDXT系列固定定心板

? 使厚款鏡架的光學面和接桿中心對齊；

? 兼容MKTA系列的厚后座款鏡架系列；

? 適用?0.5~2英寸安裝座；

定心板主要用于對齊光學調整架中的光學元件前表面與接桿的中心軸。

型號

規格

工程圖

對比

單價

發貨日期

購物車

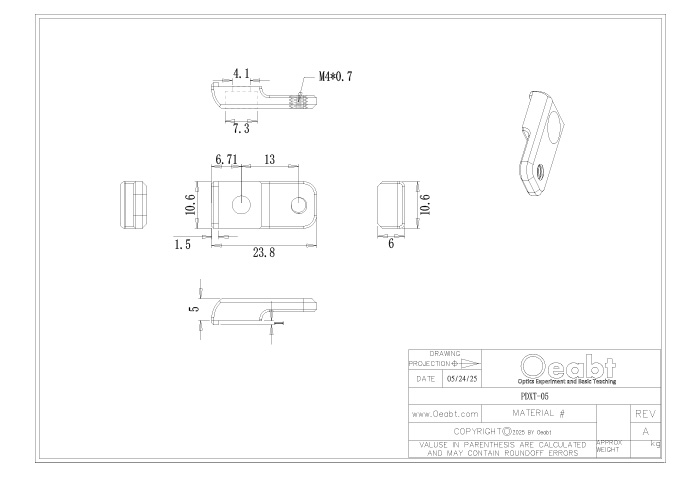

型號： PDXT-05

規格：兼容?0.5英寸安裝座

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

PDXT-05 固定定心板

規格

23.8*10.6*6.0mm
材質

7075鋁合金
重量

2.0g
產品描述

M4螺孔*1處、M4*1處(沉孔)

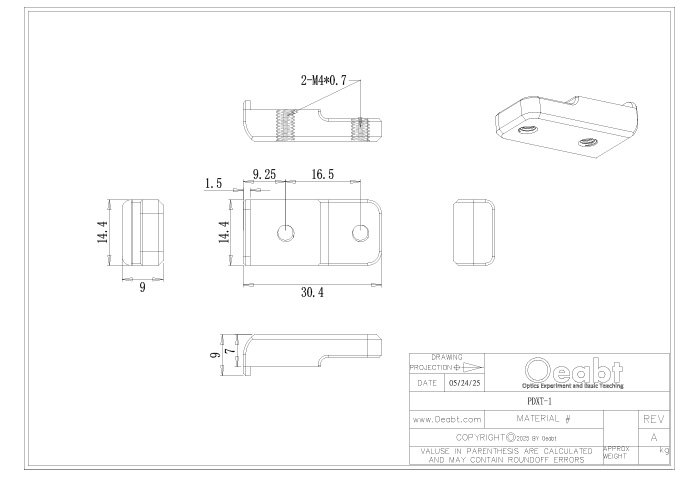

型號： PDXT-1

規格：兼容?1英寸安裝座

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

PDXT-1 固定定心板

規格

30.4*14.4*9.0mm
材質

7075鋁合金
重量

6.7g
產品描述

M4螺孔*2處

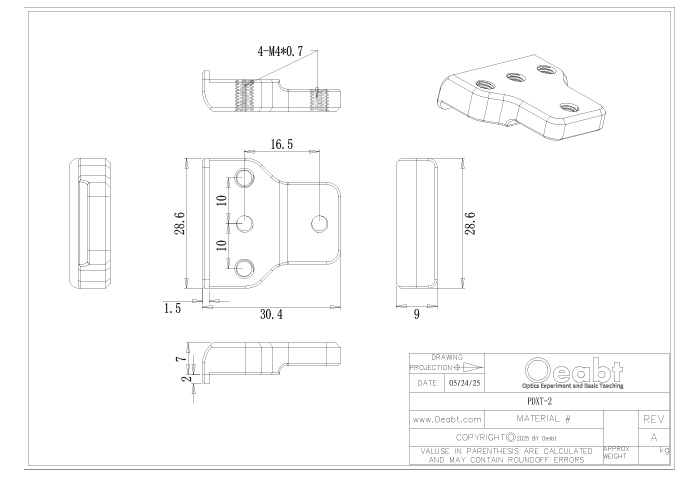

型號： PDXT-2

規格：兼容?2英寸安裝座

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

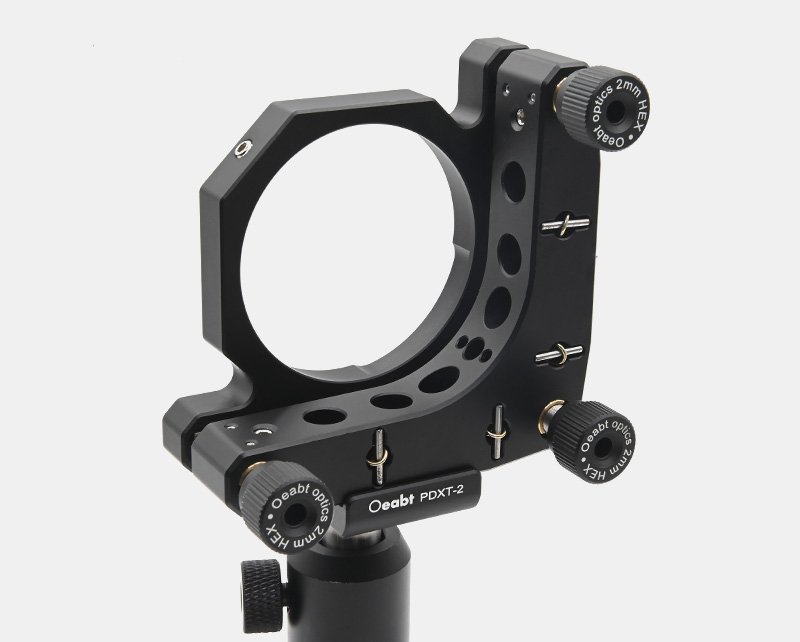

PDXT-2 固定定心板

規格

30.4*28.6*9.0mm
材質

7075鋁合金
重量

10.8g
產品描述

M4螺孔*4處
