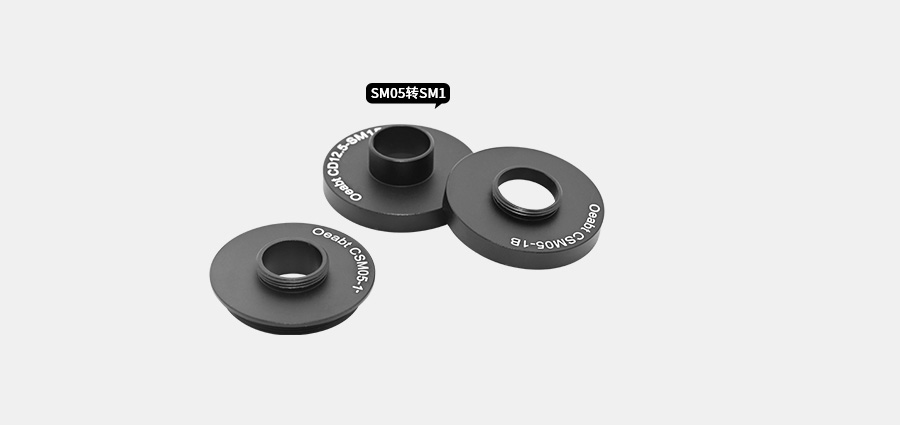

? 耦合SM05和SM1內外螺紋，實現相互轉換；

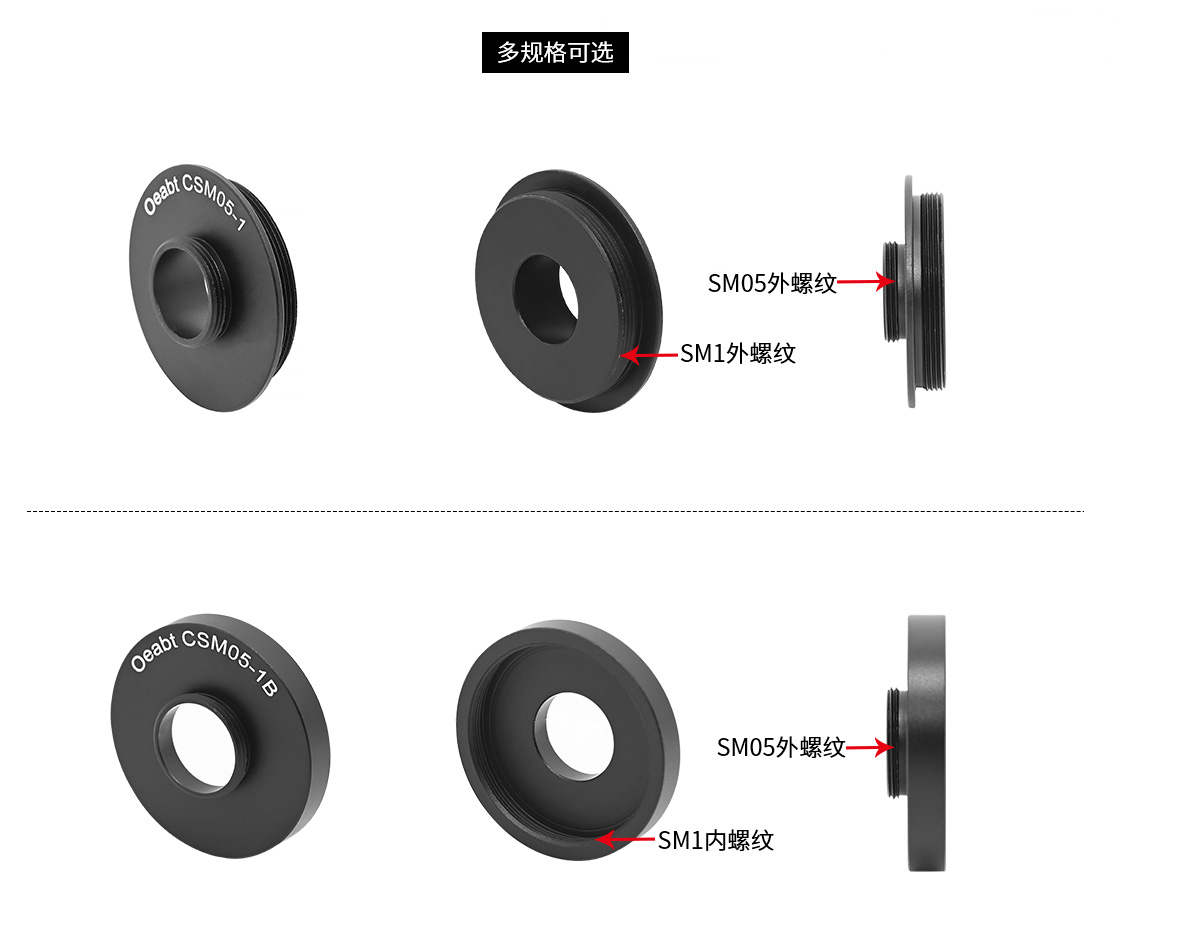

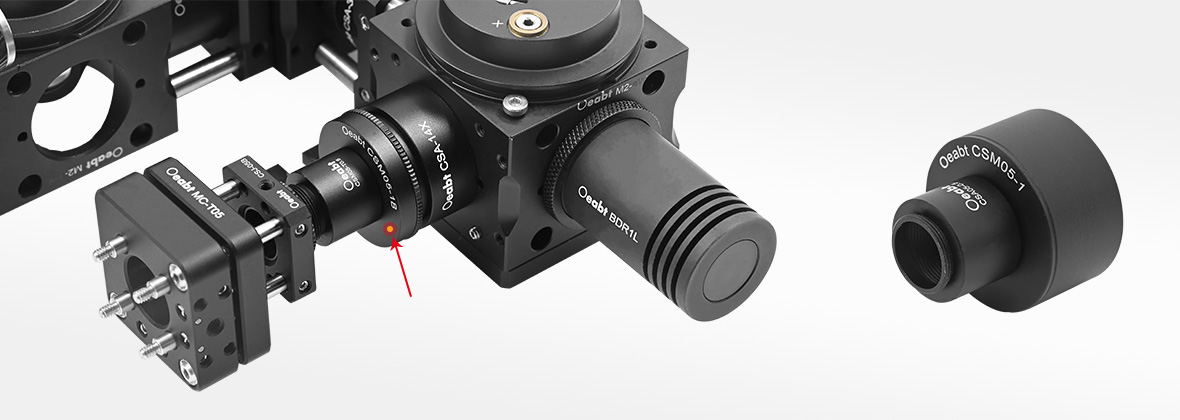

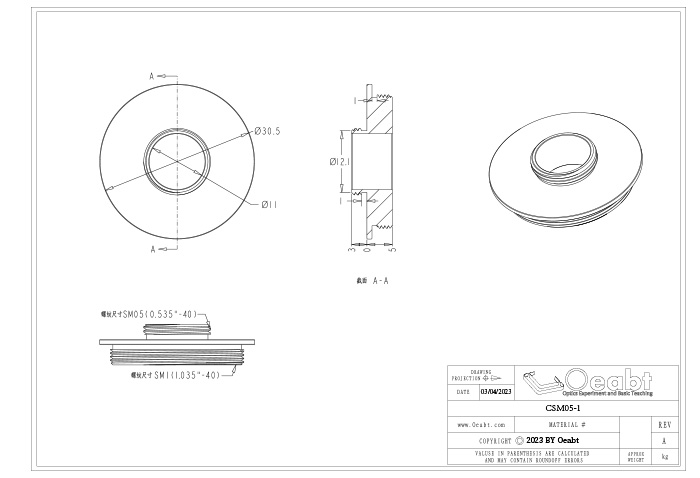

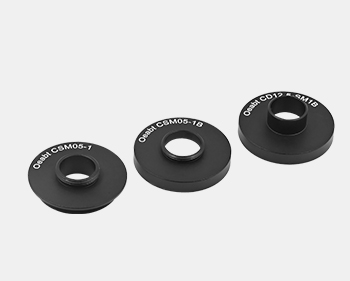

? CSM05-1：一端SM05外螺紋，一端SM1外螺紋；

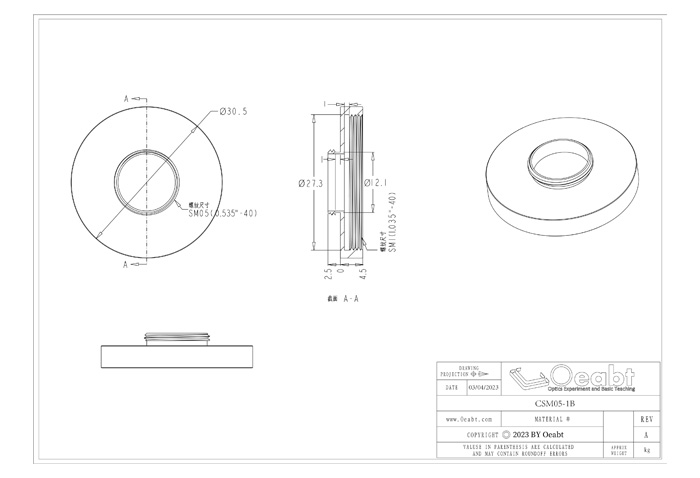

? CSM05-1B：一端SM05外螺紋，一端SM1內螺紋；

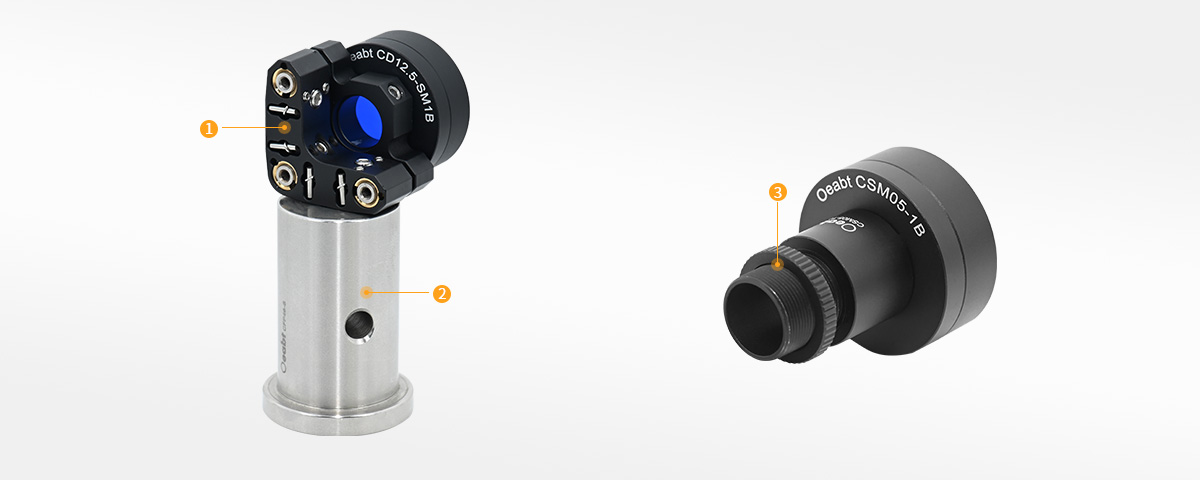

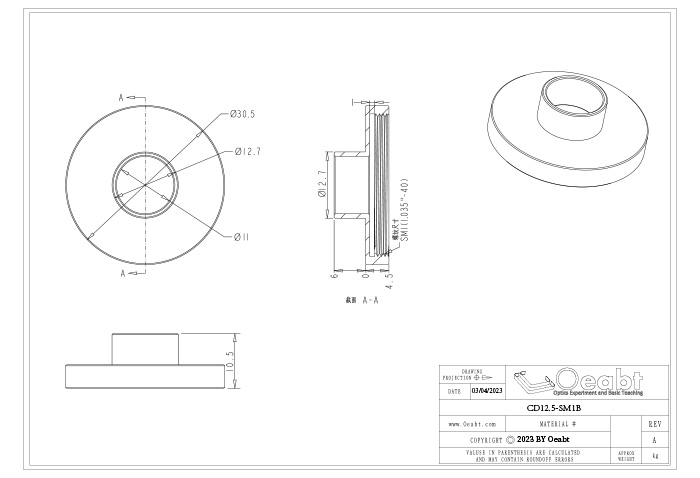

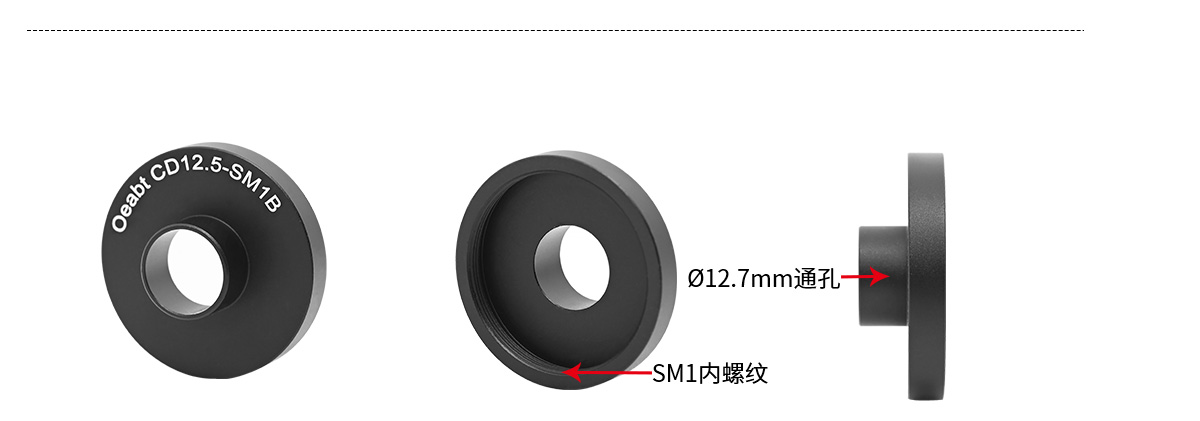

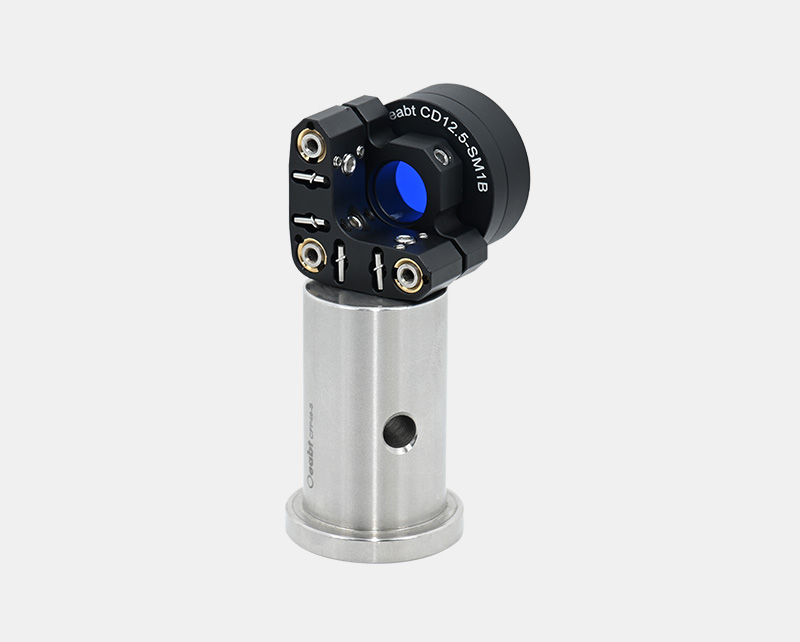

? CD12.5-SM1B：一端?12.5mm的凸臺通孔，一端SM1內螺紋；

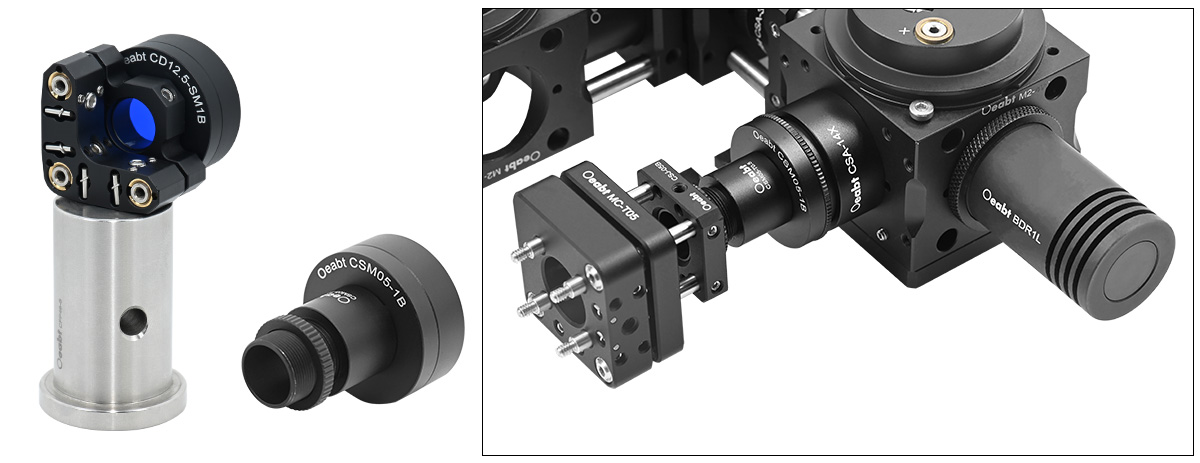

該轉接件專門用于耦合SM05和SM1內外螺紋，可以適配螺孔或平滑孔不同的光學組件，實現多種透鏡套筒連接或半英寸、1英寸組件對接的需求。以實現不同尺寸和規格間的連接和快速更換。
型號
CSM05-1
CSM05-1B
CD12.5-SM1B
SM05-SM1
規格
?30.5*8mm
?30.5*7mm
?30.5*10.5mm
?30.5*8.7mm
螺紋類型
一端SM05外螺紋，一端SM1外螺紋
一端SM05外螺紋，一端SM1內螺紋
一端?12.7mm通孔，一端SM1內螺紋
一端SM05外螺紋，一端SM1外螺紋
重量
6.5g
3.6g
3.6g
7.9g
材質
7075鋁合金

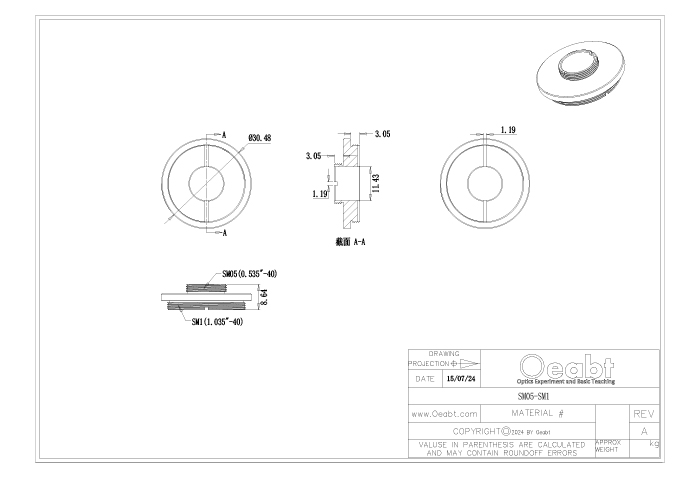

SM05-SM1 工程圖下載
