低漂移系列
Low drift series
? 可0°或90°翻轉，以移出光路；
? 上表面M4螺孔，安裝光機件；
? 通過M6沉孔安裝接桿；

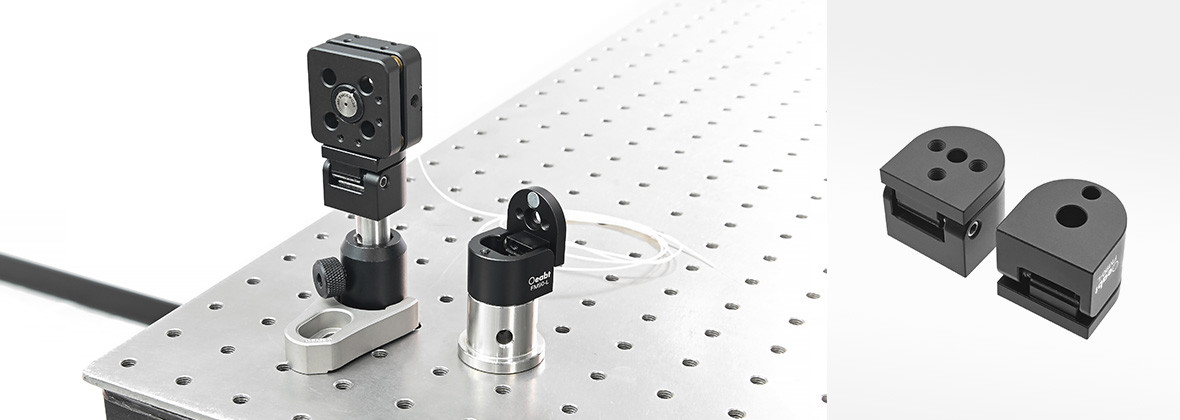

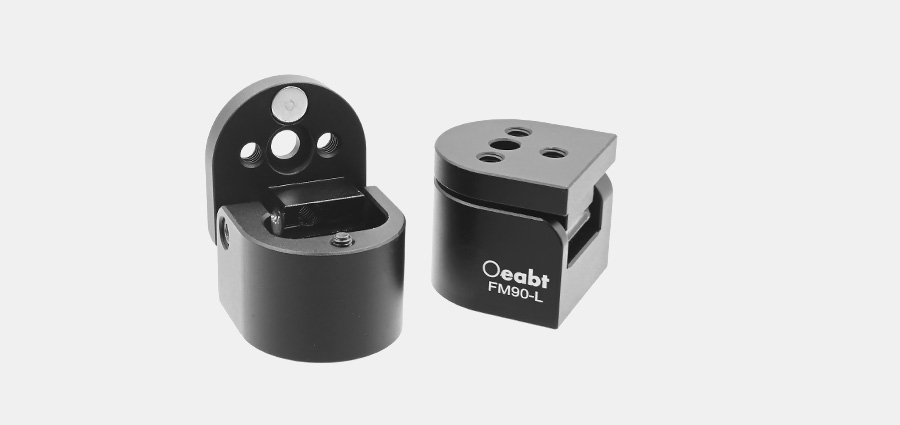

FM90-L通過翻轉安裝座，可以將光學元件安裝座從初始位置翻轉90°，旨在改變光學元件的安裝位置，以便移出光路。
| 型號 |
FM90-L |
| 規格 |
25.4*25.4*23.5mm |
| 翻轉角度 |
0°或90° |
| 螺孔類型 |
3處M4，、1處M6（沉頭孔） |
| 重量 |
27.5g |
| 材質 |
7075鋁合金 |

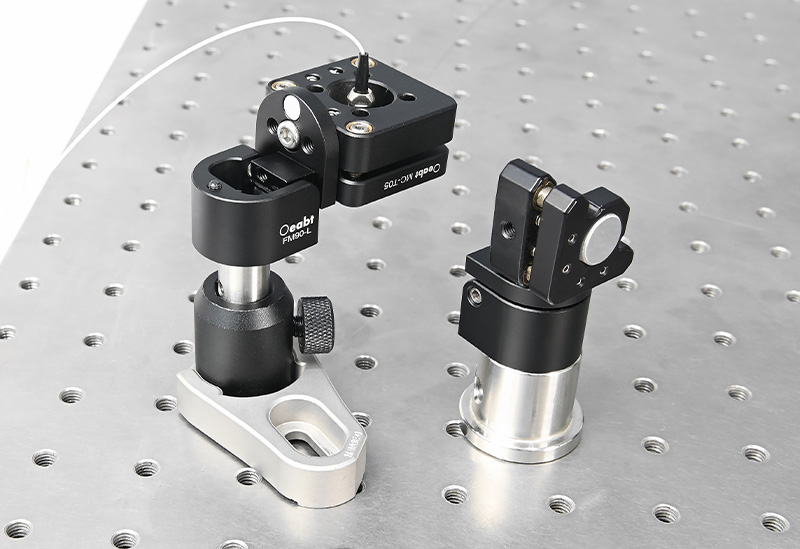

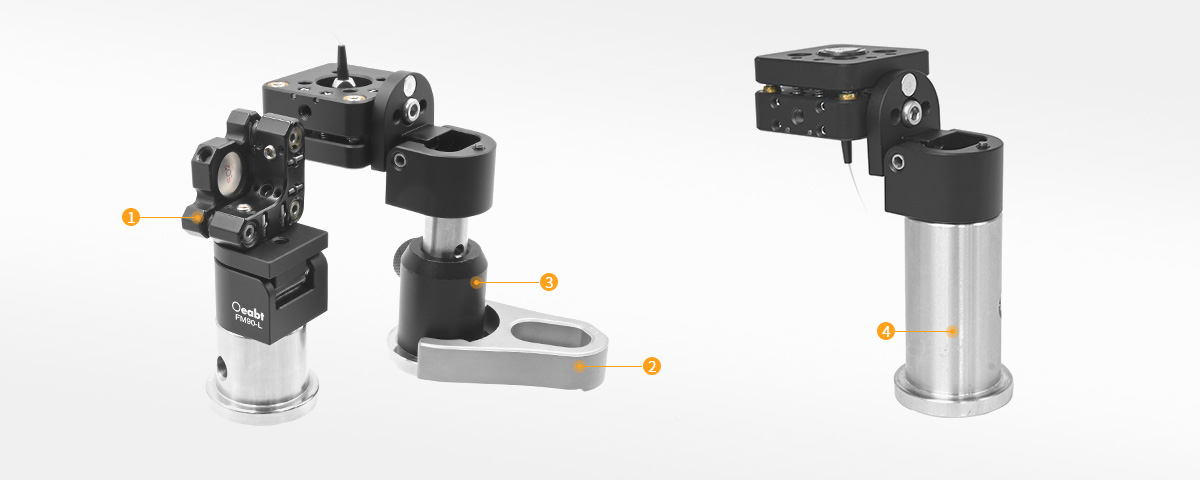

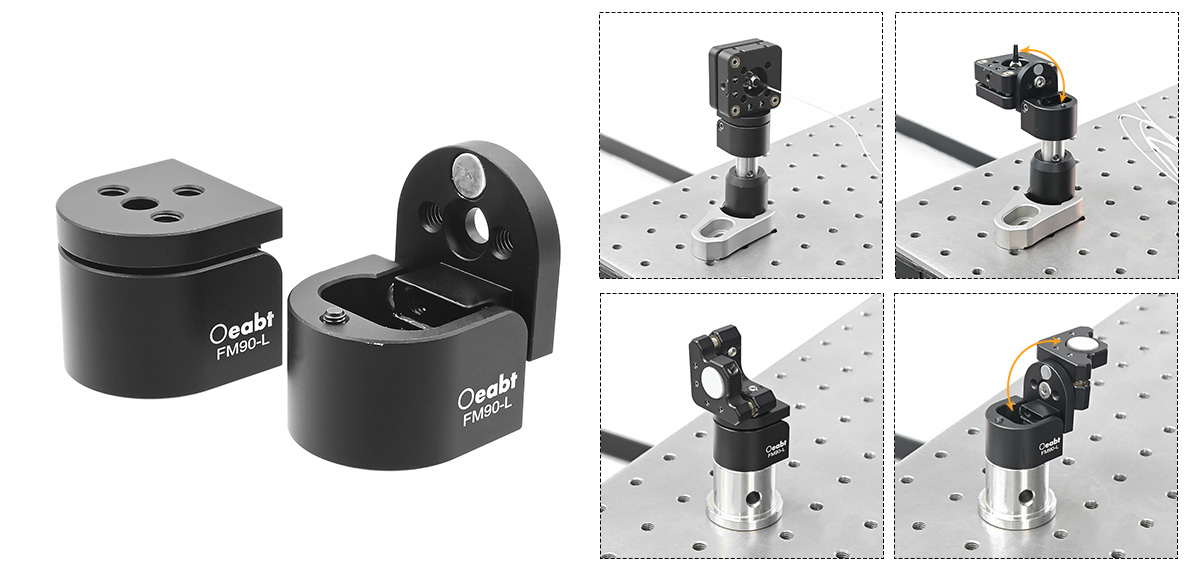

（1）FM90-L通過翻轉安裝座，可以將光學元件安裝座從初始位置翻轉90°，旨在改變光學元件的安裝位置，以便移出光路。當需要時，轉接件可以返回初始位置，使得安裝座重新進入光路中。其設計使得該平臺非常適用于需要重新定向激光束用于診斷或光束共享的場景。
?
（2）平臺的上表面開有3處M4螺孔和一個M4沉頭孔，用于安裝各種光學安裝架。底板還有一個沉頭孔，以便通過M6柱頭螺絲將翻轉平臺安裝至接桿上。
? 可0°或90°翻轉，以移出光路；
? 上表面M4螺孔，安裝光機件；
? 通過M6沉孔安裝接桿；

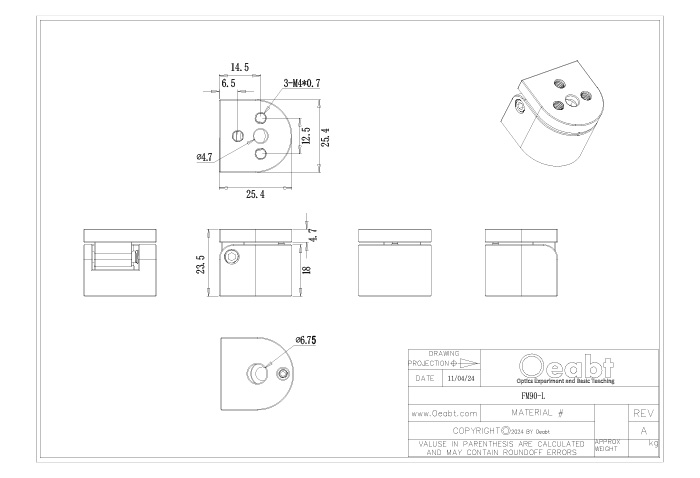

FM90-L 工程圖下載
