? 將光學元件相對于光軸以45°角安裝；
? 提供±3°的仰俯和傾斜調節；
? 可安裝?12.7mm，厚度≥3mm的光學元件；

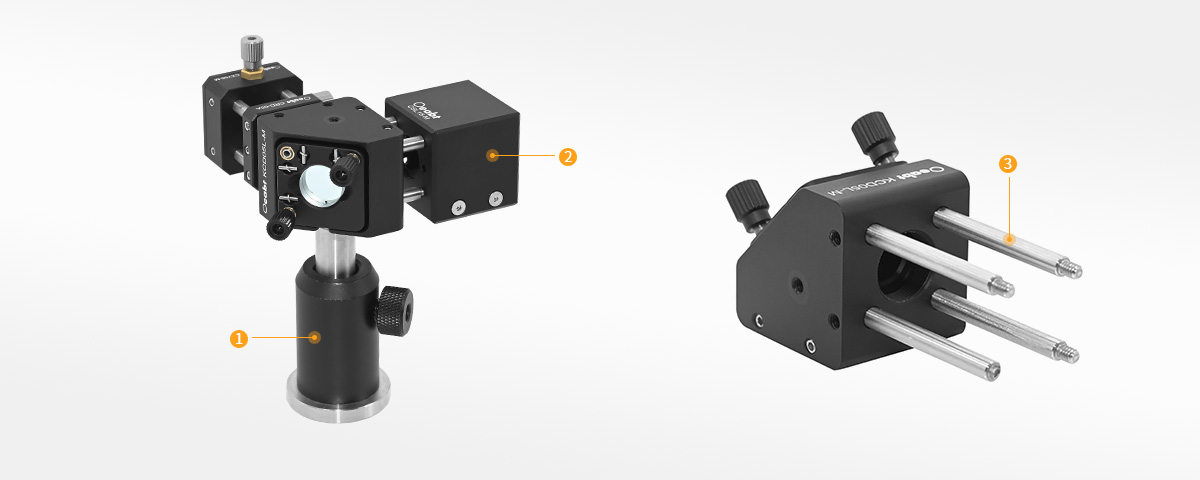

? 八個光滑孔，孔深5.1mm，匹配SPCM系列籠桿；
? SM05（0.535”-40）螺孔；

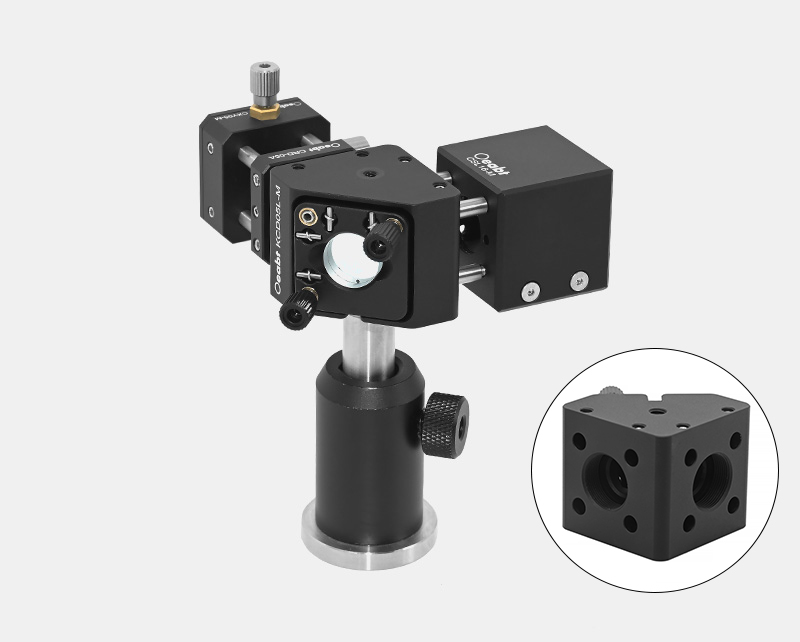

? 兼容16mm籠式系統和?1/2英寸透鏡套筒；

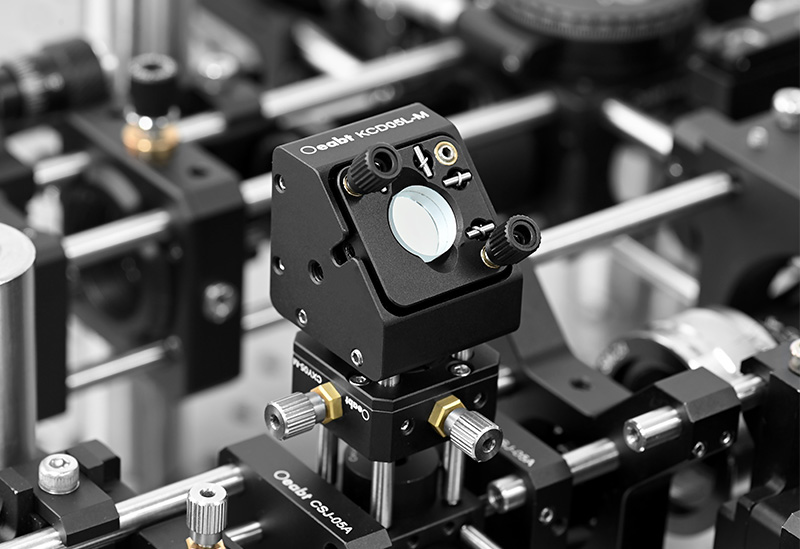

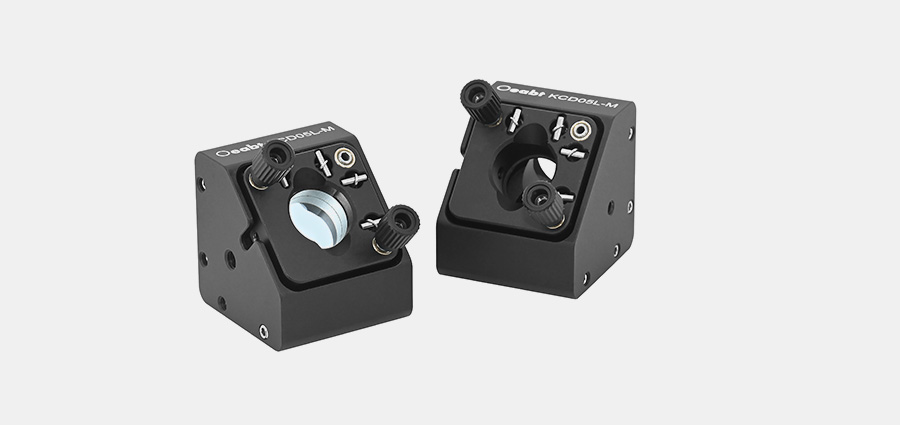

直角調整架可以實現?1/2英寸的光學元件進行±3°的俯仰或傾斜調節，同時光學元件相對于光軸的平均角度為45°。該調整架使用M3*0.25調節螺絲驅動，精度2.30mrad/轉。
型號
KCD05L-M
規格
30.2*32.6*32.6mm
可調行程
±3°仰俯、傾斜調節，2.30mrad/轉
安裝孔徑
?12.7mm，厚度≥3mm的光學元件
螺孔類型
SM05（0.535”-40）螺孔
沉孔間距
平滑孔?4.04mm，間距16*16mm
重量
57.3g
材質
7075鋁合金

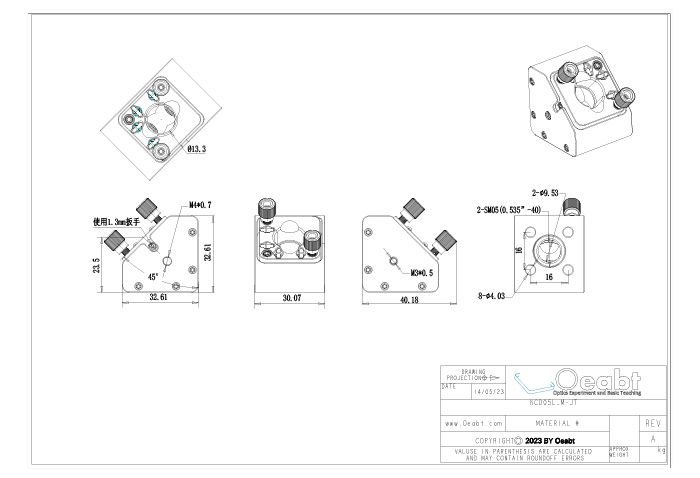

KCD05L-M 工程圖下載
