? 快拆式籠板,單手操作,快速拆裝、定位光學元件;
? 燕尾夾具設計,提供平穩地拆卸和夾緊作用;

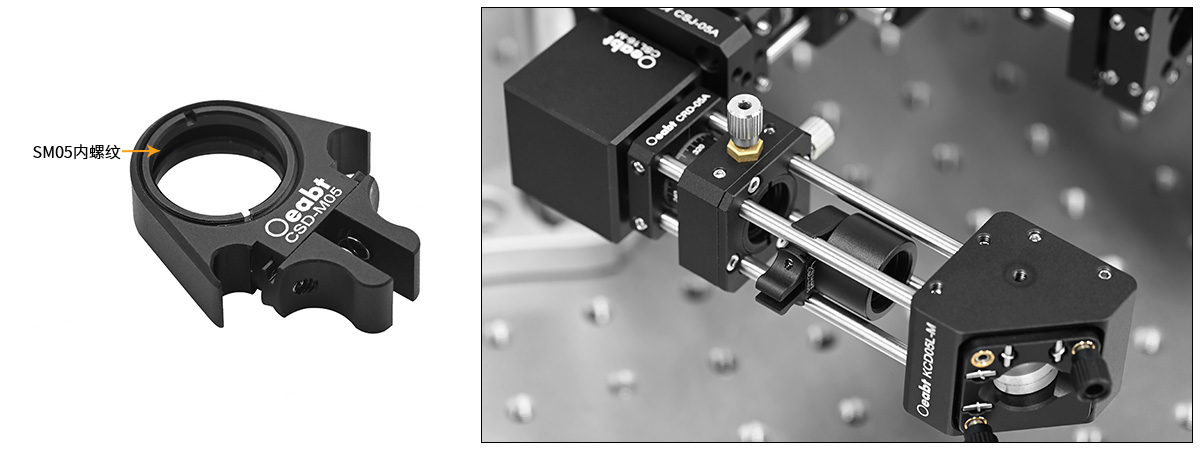

? SM05(0535”-40)內螺紋;
? 可安裝?12.7mm最厚為5.8mm的光學元件;
? 兼容16mm籠式系統;

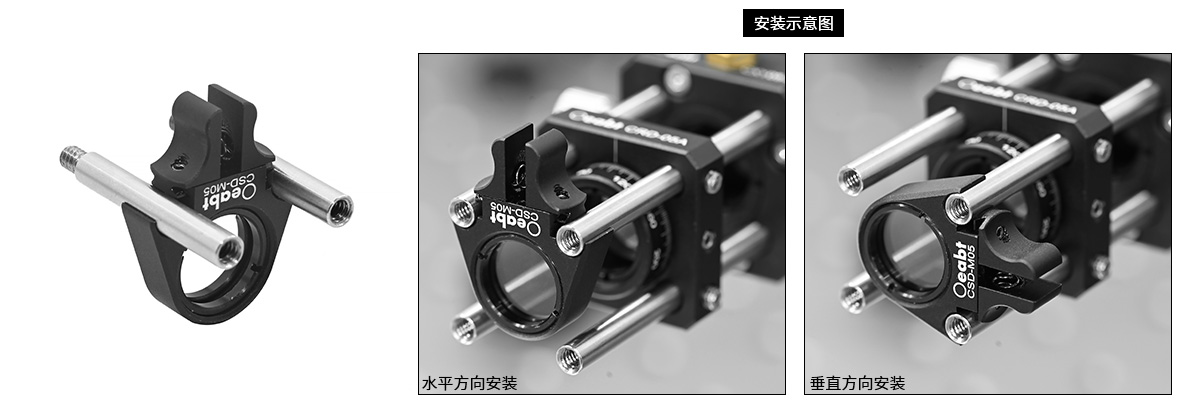

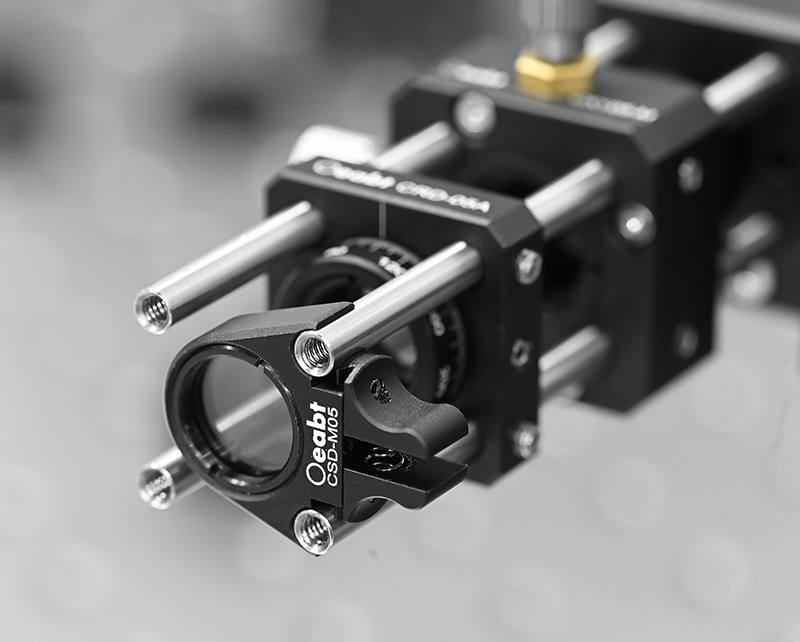

CSD-M05是一種帶有彈簧式燕尾設計的卡入式籠板,可用于籠式支桿的快速定位。其驅動杠桿設計,只需簡單擠壓即可將燕尾擠在一起,從而使安裝座快速地重新定位或完全從籠式組裝中拆卸。這種單手操作機制非常方便,無需使用額外的工具來驅動鎖定機制。
| 型號 |
CSD-M05 |
| 規格 |
26.5*21.1*6.4mm |
| 螺孔類型 |
SM05(0.535”-40)內螺紋 |
| 重量 |
2.8g |
| 材質 |
鋁合金 |

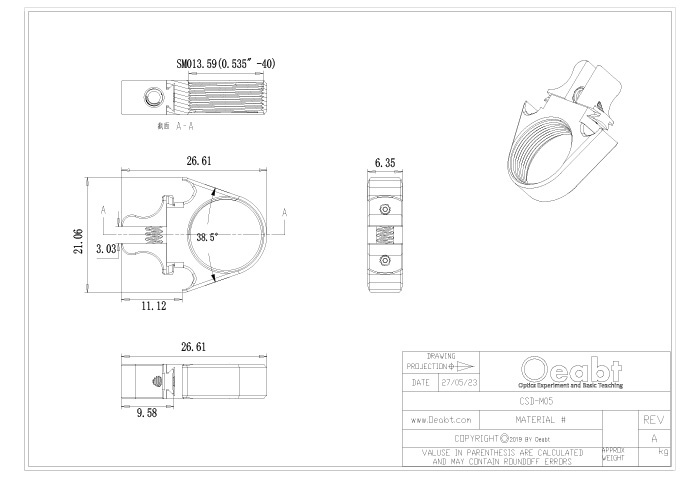

CSD-M05 工程圖下載
