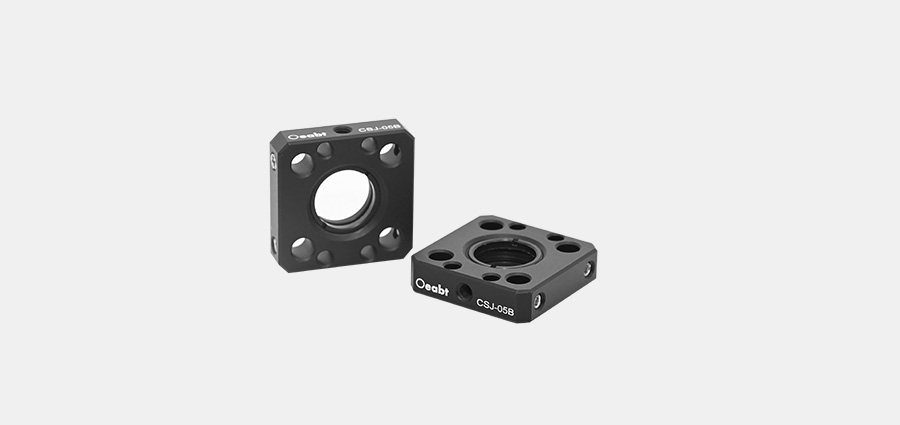

? 16mm籠板，帶SM05（0.535”-40）內螺紋；
? 通孔間距16mm，用于SPCM-E系列?4mm籠桿；
? 安裝厚度≤2.8mm的?1/2英寸光元件；
? 4-40或M3螺孔可安裝到接桿上；
? 附帶2個CSK05卡環；

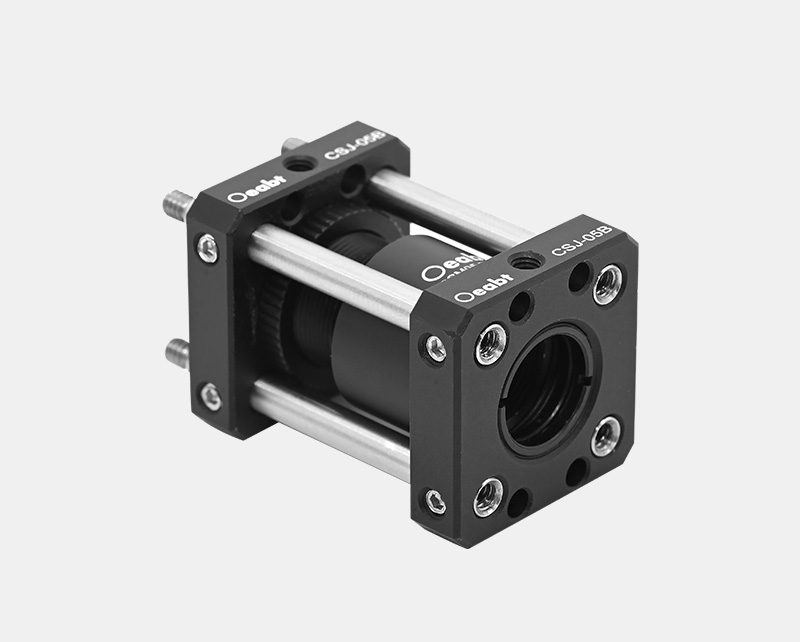

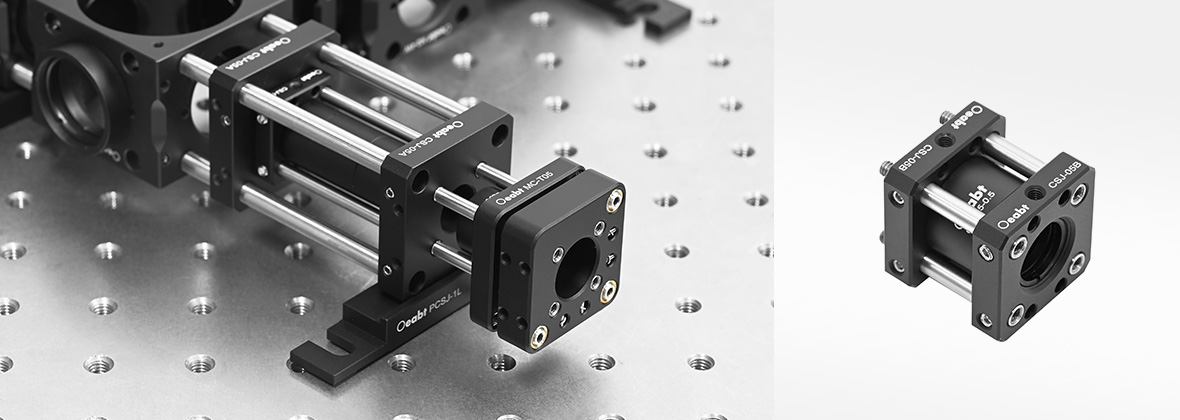

CSJ-05B螺紋籠板有4個通孔，可用于安裝SPCM-E系列 ?4mm籠桿。通孔側面的緊定螺絲，利用1.3mm六角扳手可將籠板固定到籠桿上。
| 型號 |
CSJ-05B |
| 規格 |
25.0*25.0*6.4mm |
| 中心孔徑 |
SM05（0.535”-40）內螺紋 |
| 螺孔類型 |
4-40*1處，M3*1處 |
| 通孔間距 |
?4.03mm，通孔間距16*16mm |
| 重量 |
7.1g |
| 材質 |
7075鋁合金 |

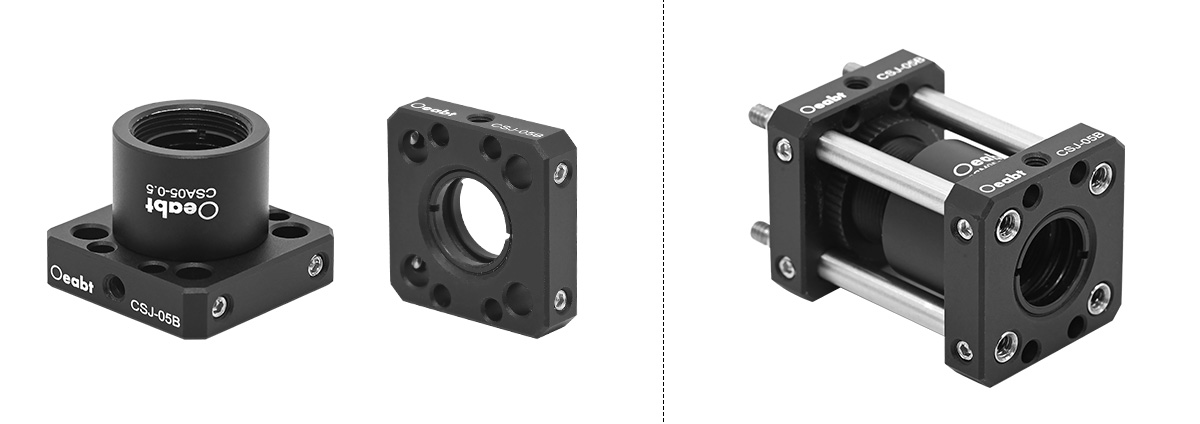

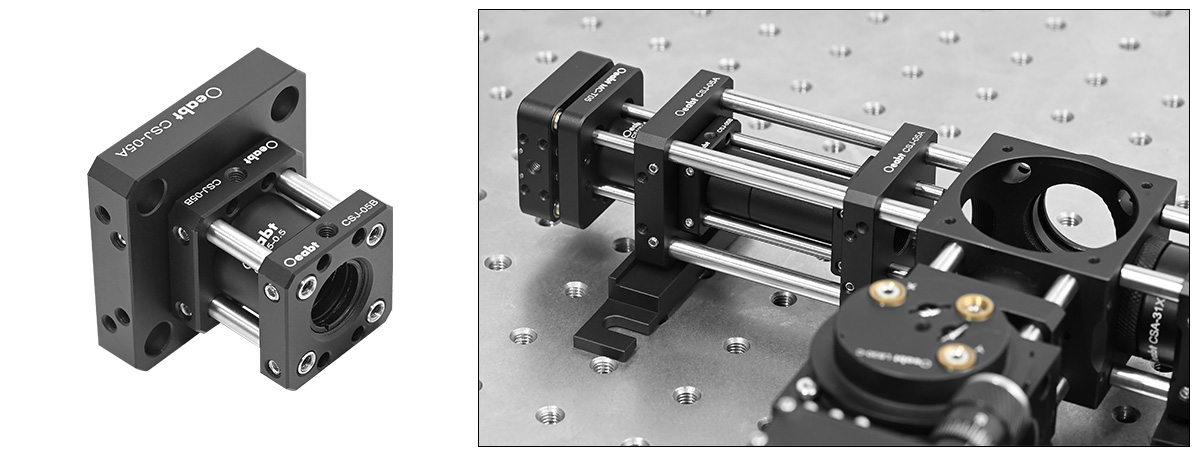

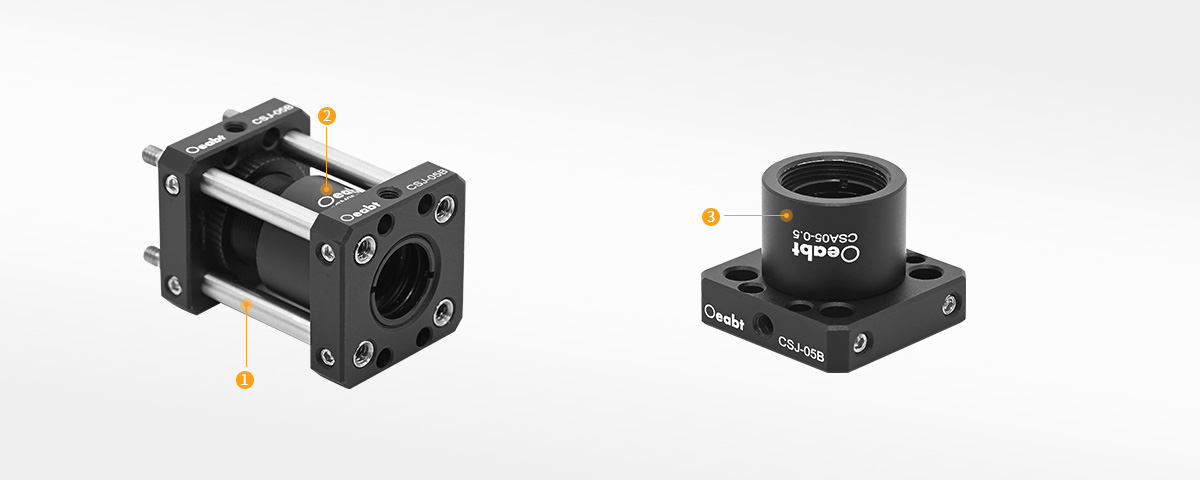

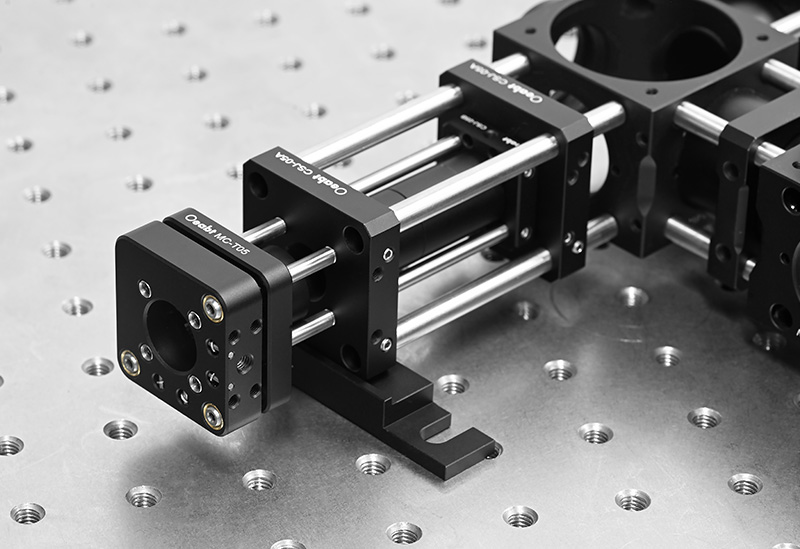

（1）CSJ-05B螺紋籠板有4個通孔，可用于安裝SPCM-S系列 ?4mm籠桿。通孔側面的緊定螺絲，利用1.3mm六角扳手可將籠板固定到籠桿上。同時該籠板可以跟CSJ-05A對接，耦合16mm與30mm籠式系統。
?

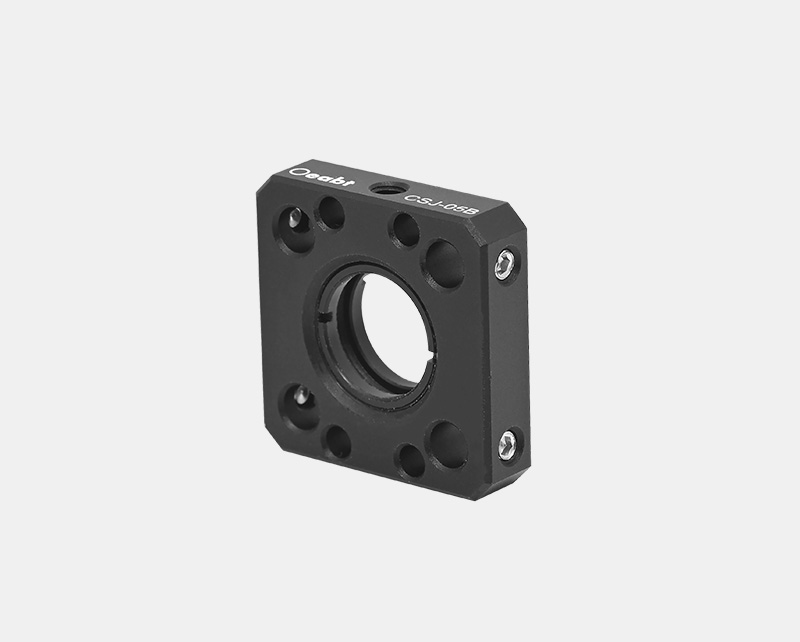

（2）籠板具有SM05（0.535”-40）內螺紋，兼容SM05系列的透鏡套管。且附帶2個CSK05卡環，用于安裝?1/2英寸，厚度≤2.8mm的光學元件。
?

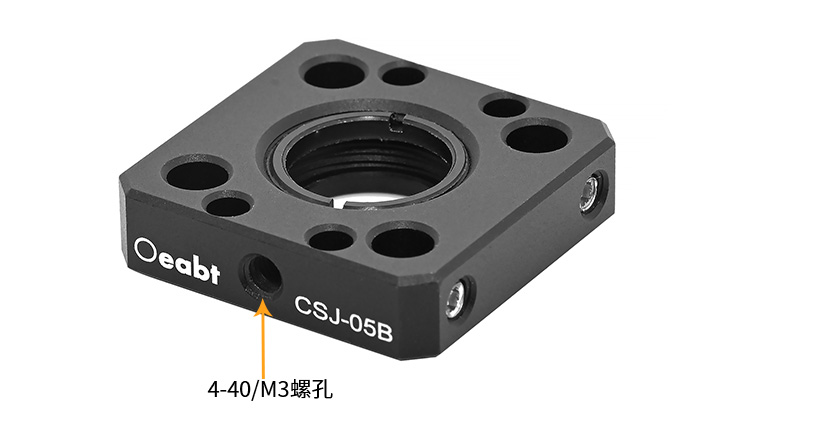

（3）此外，籠板相對的側面有4-40和M3螺孔，可以用于附加固定或連接其他組件。
? 16mm籠板，帶SM05（0.535”-40）內螺紋；
? 通孔間距16mm，用于SPCM-E系列?4mm籠桿；
? 安裝厚度≤2.8mm的?1/2英寸光元件；
? 4-40或M3螺孔可安裝到接桿上；
? 附帶2個CSK05卡環；

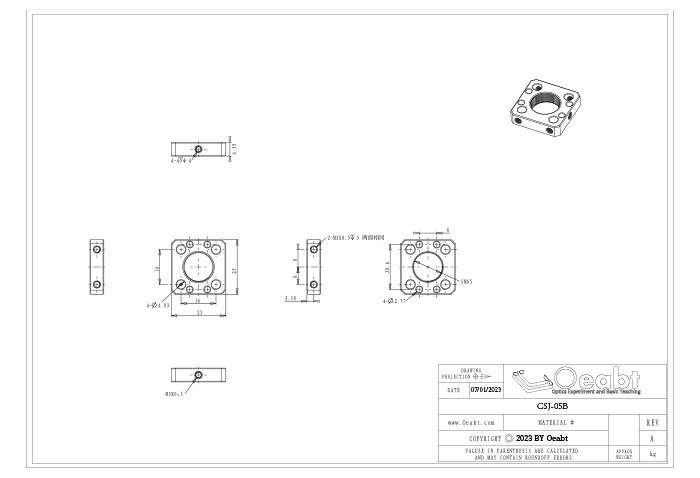

CSJ-05B工程圖 點擊下載
