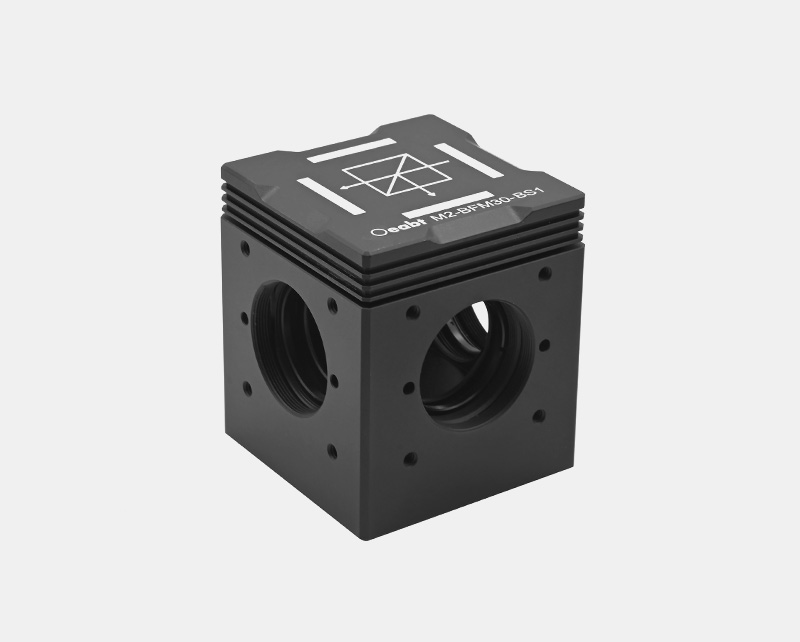

產品說明

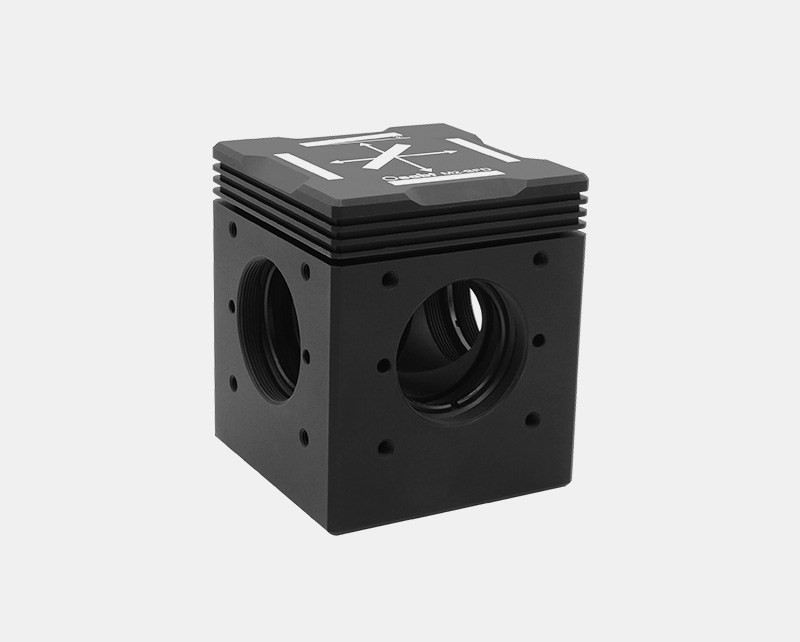

? 可拆裝的籠式立方，非常適合在對準的實驗裝置中快速更換元件；

? SM1（1.035”-40）中心螺紋孔；

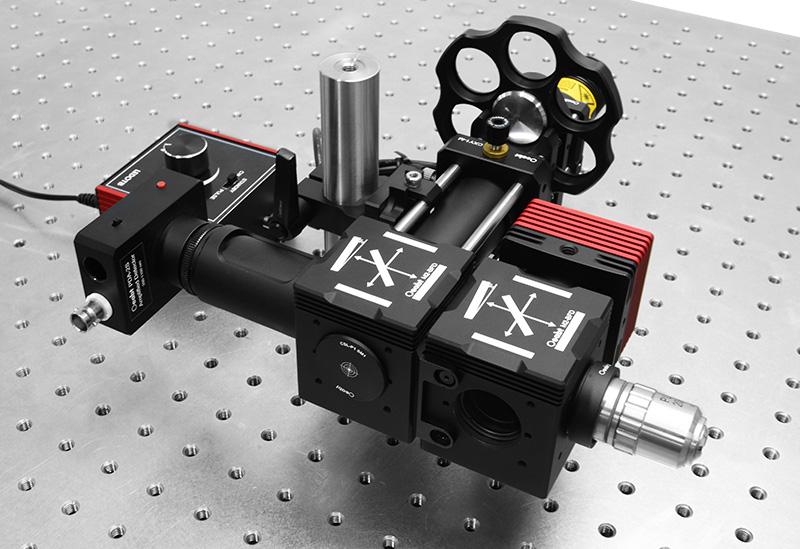

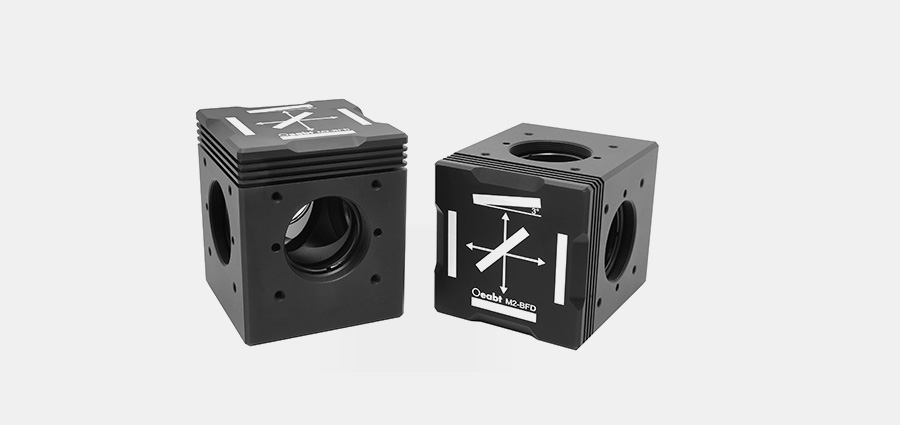

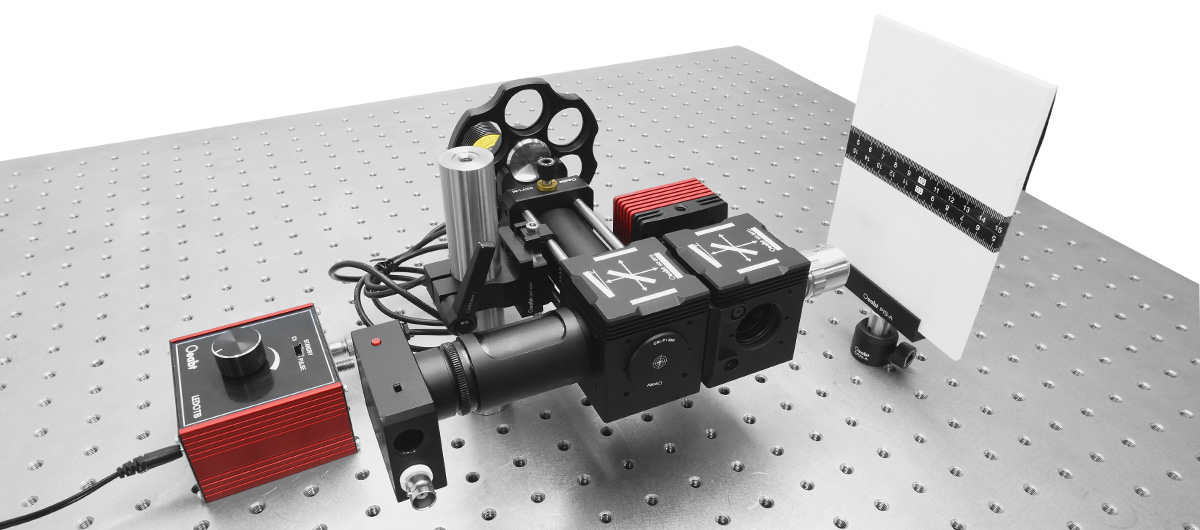

M2-BFD立方體用于將熒光濾光片組（二向色鏡、激發濾光片和發射濾光片）安裝在兼容籠式系統的立方中，適合自搭建的顯微鏡裝置。

參數：

規格	50.850.858.1mm
光軸高度	30mm
中心孔徑	SM1（1.035”-40）內螺紋
螺孔間距	4-40螺紋，間距30*30mm
材質	7075鋁合金

型號	M2-BFD30	M2-BFM30
安裝鏡片	二向色鏡平片：36.0*25.4mm（厚度≤2mm）；	立方棱鏡：邊長25/25.4mm
安裝鏡片	?1英寸濾光片（厚度≤4.3mm）	?1英寸濾光片（厚度≤4.3mm）
重量	232.6g	220.0g

型號	內置元件
M2-BFM30-BS1	內置CSMH-25.4-M非偏振分光棱鏡
M2-BFM30-PBS1	內置PBSW-25.4偏振分光棱鏡
M2-BFM30-NPBS1	內置NPBS-25.4-M消偏振分光棱鏡

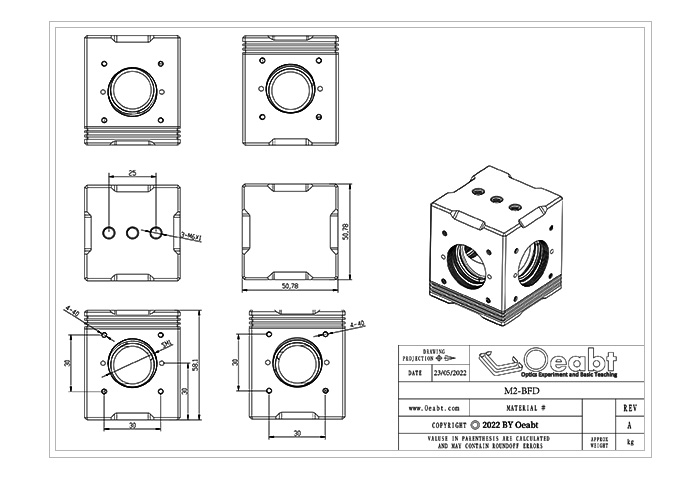

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

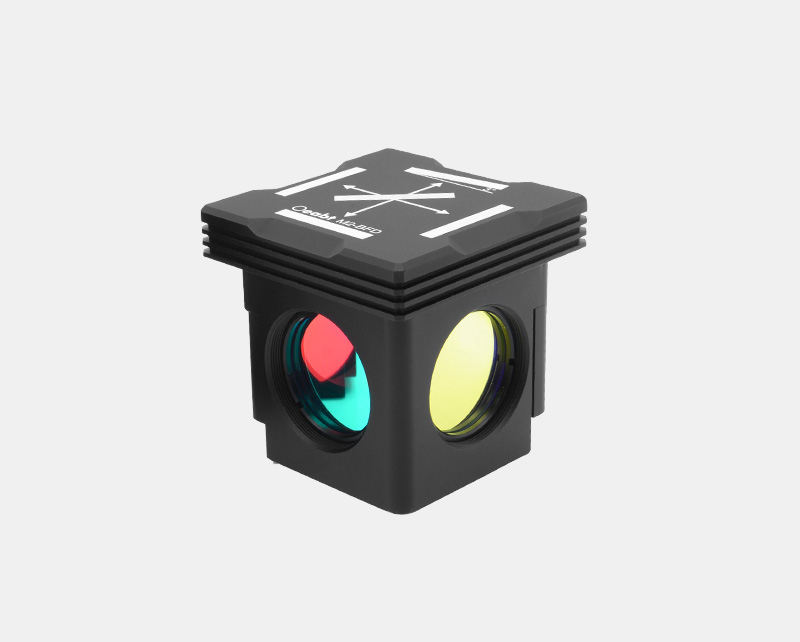

（1）M2-BFD立方體用于將熒光濾光片組（二向色鏡、激發濾光片和發射濾光片）安裝在兼容籠式系統的立方中，適合自搭建的顯微鏡裝置。

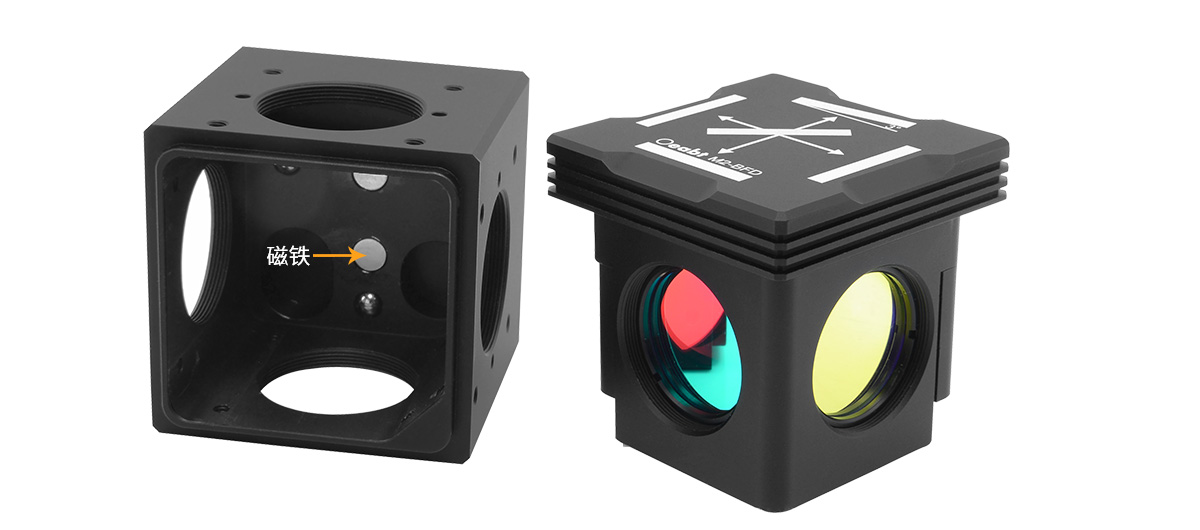

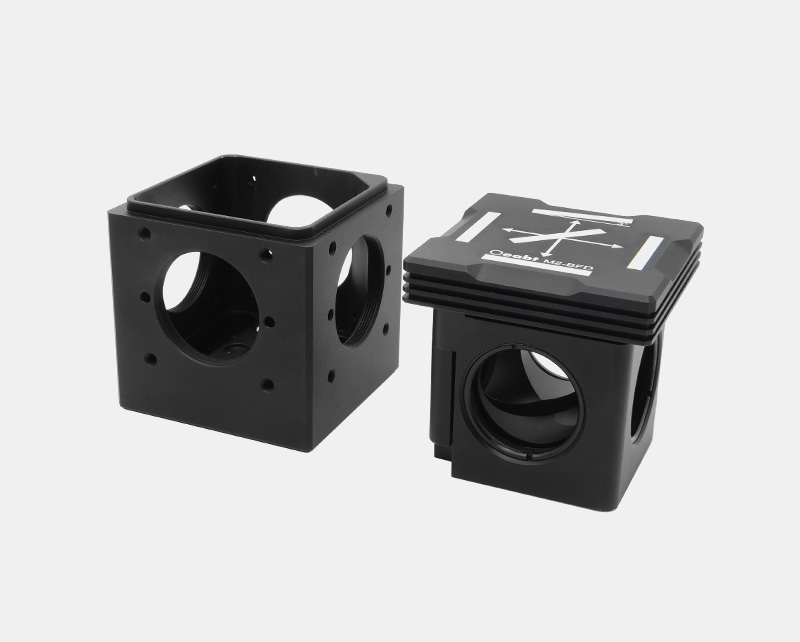

?（2）該立方包含一個分束插件組和一個可拆除的底座，立方底座和插件中的磁鐵確保立方體可以在籠式系統中重復定位。提供單獨的立方插件組出售，非常適合在對準的實驗裝置中快速更換熒光濾光片組或反射角度。

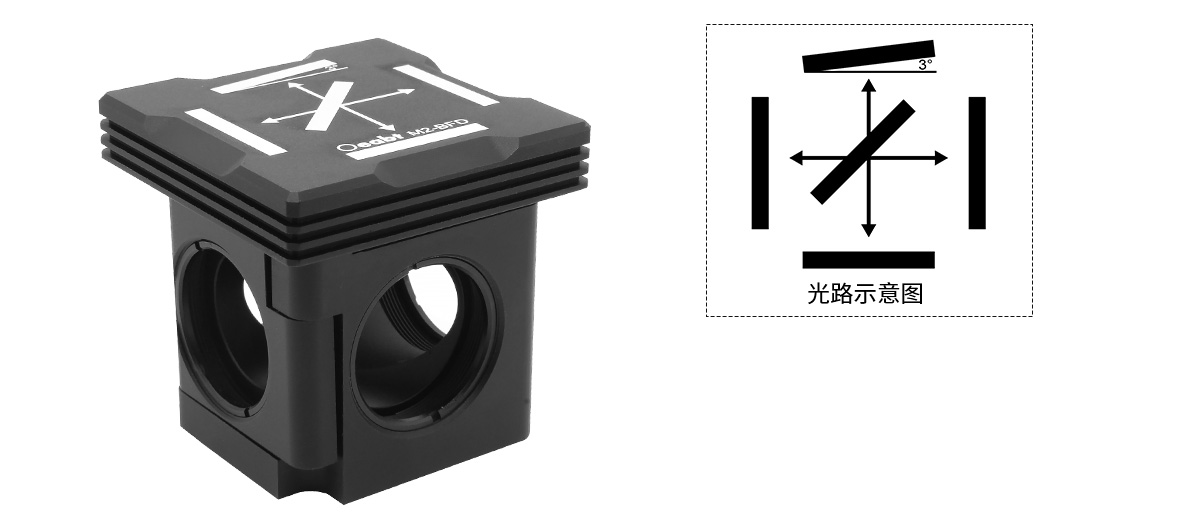

?（3）立方插件組用于安裝?1英寸光學元件（如激發和發射濾光片），和在中心安裝36*25.4mm的分束矩形立方（光學元件的厚度≤2mm）。立方插件相對于立方底座以單一方向插入，因此裝置中將整個立方組件正確定向非常重要。蓋板頂部刻有分束器位置圖，指示通過立方的光路。（分束器光束標識傾斜角度為3°，為避免返回光的折射）。?

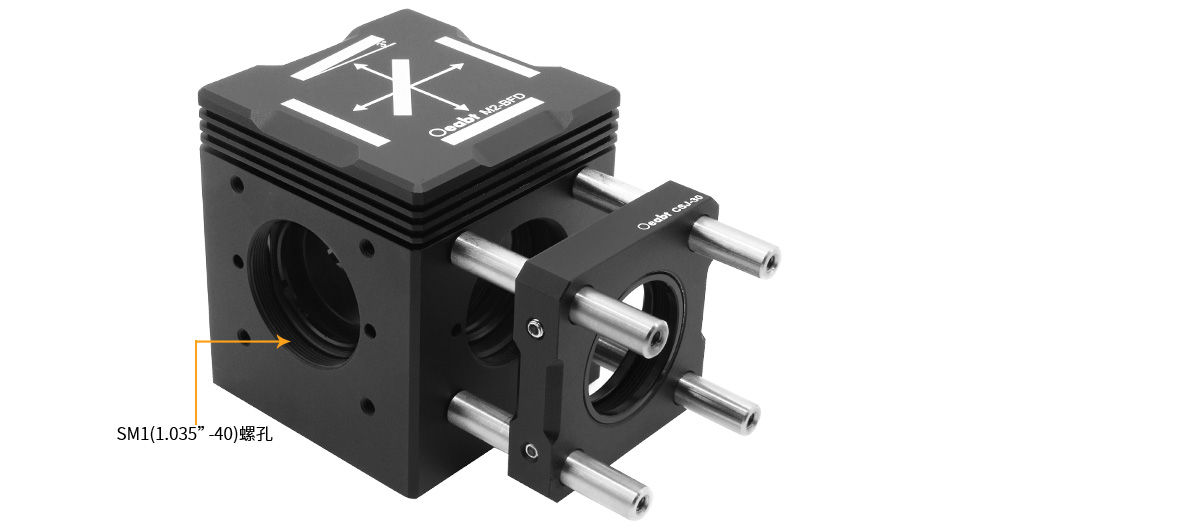

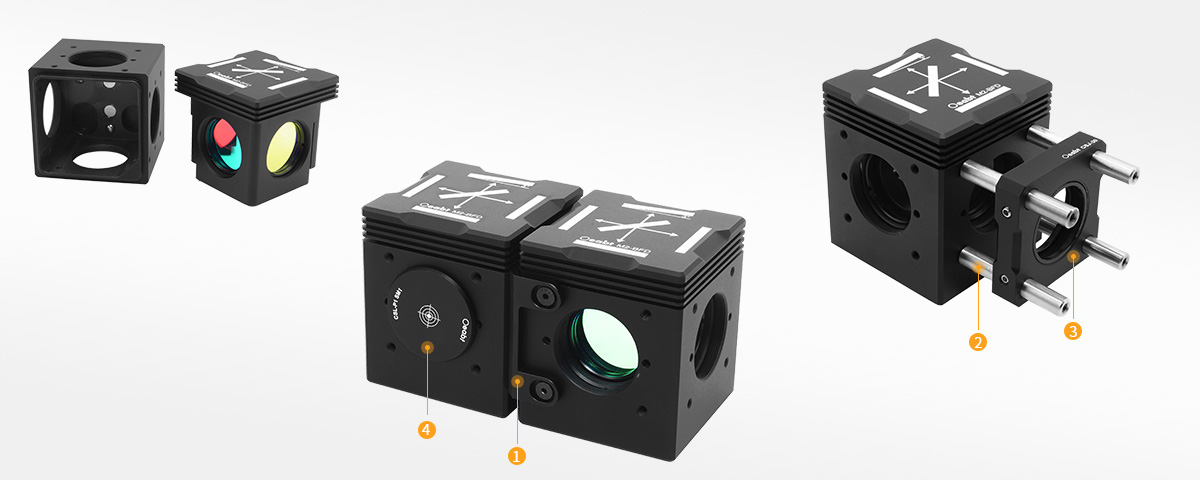

?（4）底座部分帶四個SM1螺紋（1.035"-40）端口，其周圍具有4個4-40螺孔，利用PCM系列?6mm支桿以兼容30mm籠式系統。且底部具有3處M6螺孔，連接接桿用于自由空間的應用。

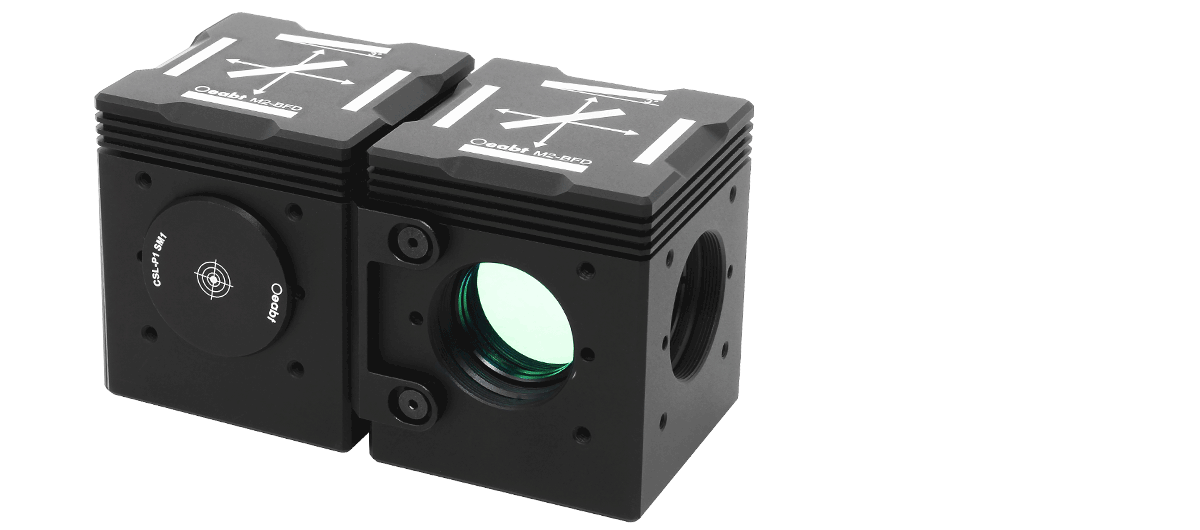

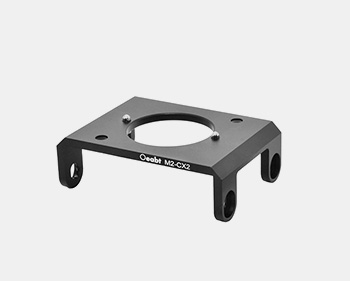

（5）Oeabt也提供CSL-P1防塵蓋，便于減少立方中未使用端口的雜散光。搭配M2-CX2立方體連接件使用，將兩個光束轉向立方或熒光濾光片立方并排連接。

???M2-CX 立方體連接件點擊查看>

???PCM-S系列 ?6mm籠式支桿點擊查看>

???CSJ-30 30mm螺紋籠板點擊查看>

???CSL-P系列籠式防塵蓋點擊查看>

S/N0001 STP文件

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： BFD-GFP

規格：綠色熒光蛋白3件組合

工程圖：點擊下載

對比：

單價：￥1545

發貨日期：缺貨勿拍

購物車：

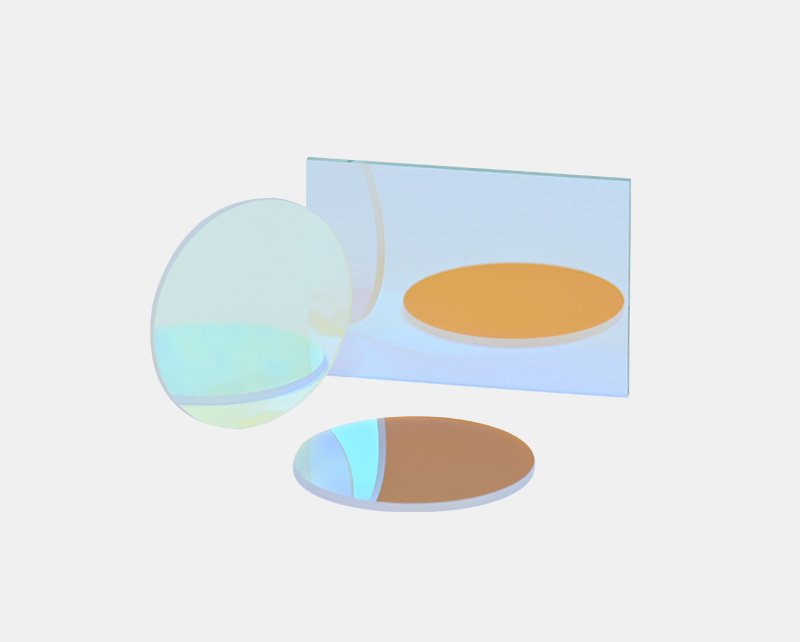

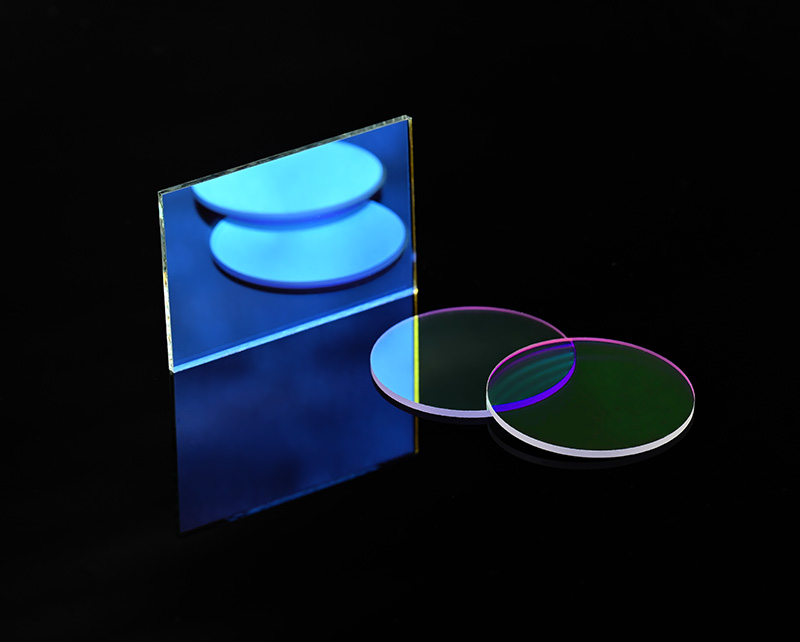

BFD-GFP 熒光成像濾光片組合【三件】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

激發波段492±10nm
發射波段525±16nm
二向色（反射/透射帶）:300-500nm/500-720nm
激發濾光片、發射濾光片、二向色鏡3件組合
型號： EX492-10

規格：激發濾光片【488帶通】

工程圖：點擊下載

對比：

單價：￥546

發貨日期：缺貨勿拍

購物車：

EX492-10 激發濾光片【488帶通】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

中心波長492nm
激發波段492±10nm
平均透射率>93%（473-491nm）
通光孔徑≥22mm
AOI 0°±5°
表面平整度入/2
表面質量80-60
平行度≤4弧分
規格?25.4*1.1mm（公差：±0.1mm）
型號： EM525-16

規格：發射濾光片【520帶通】

工程圖：點擊下載

對比：

單價：￥546

發貨日期：缺貨勿拍

購物車：

EM525-16 發射濾光片【520帶通】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

波長520帶通
中心波長525nm
發射波段525±16nm
平均透射率>85%（506-51234nm）
通光孔徑≥22mm
AOI：0°±5°
型號： TRG-RB-S36

規格：二向色鏡【500長通】

工程圖：點擊下載

對比：

單價：￥453

發貨日期：缺貨勿拍

購物車：

TRG-RB-S36 二向色鏡【500長通】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

波長500長通
中心波長525nm
發射波段525±16nm
平均反射率>90%（350-488nm）
平均透射率>90%（500-720nm）
通光孔徑≥80%的表面積
AOI：45°±1.5°
表面平整度：入/2 兩側
表面質量80-60
平行度≤4弧分
規格36*25*1.2mm（公差：±0.1mm）

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： M2-BFM30-BS1

規格：內置CSMH-25.4-M非偏振分光棱鏡

工程圖：點擊下載

對比：

單價：￥1705

發貨日期：當天

購物車：

30mm熒光濾光片立方體【內置鏡片】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

內置CSMH-25.4-M非偏振分光棱鏡
型號： M2-BFM30-PBS1

規格：內置PBSW-25.4偏振分光棱鏡

工程圖：點擊下載

對比：

單價：￥2027

發貨日期：當天

購物車：

30mm熒光濾光片立方體【內置鏡片】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

內置PBSW-25.4偏振分光棱鏡
型號： M2-BFM30-NPBS1

規格：內置NPBS-25.4-M消偏振分光棱鏡

工程圖：點擊下載

對比：

單價：￥1899

發貨日期：當天

購物車：

30mm熒光濾光片立方體【內置鏡片】

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

內置NPBS-25.4-M消偏振分光棱鏡
