參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 安裝最厚為3mm的矩形二向色濾光片或其它元件；

? SM1（1.035”-40）中心螺紋孔；

? 兼容30mm籠式系統；

? 搭配立方體連接件,可將兩個及以上的籠式立方連接；

二向色濾光片立方體可以通過內夾具安裝最厚為3mm的矩形元件，比如二向色反射鏡、分束鏡、反射鏡或偏振帶通濾光片。相較于M2-W系列籠式立方體降低了籠式組件之間的距離，尺寸更為緊湊。

型號	M2-DCH
規格	38.238.240.9mm
夾持范圍	25-36mm寬、26mm高和3mm厚的光學元件
中心孔徑	SM1（1.035”-40）內螺紋
螺紋間距	4-40螺紋，間距30*30mm
重量	51.6g
材質	7075鋁合金

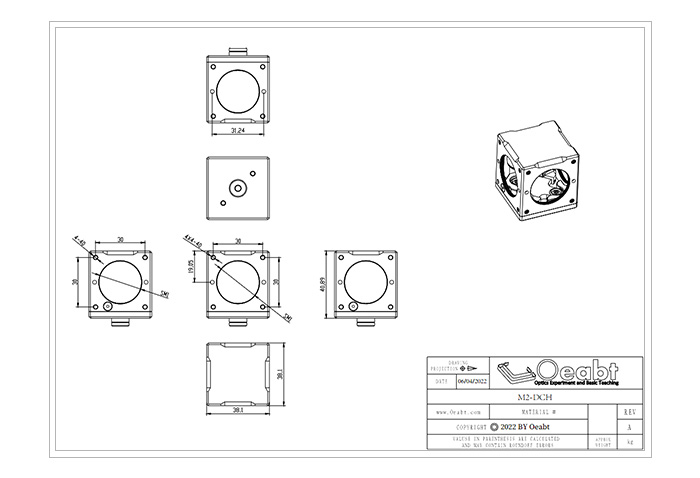

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

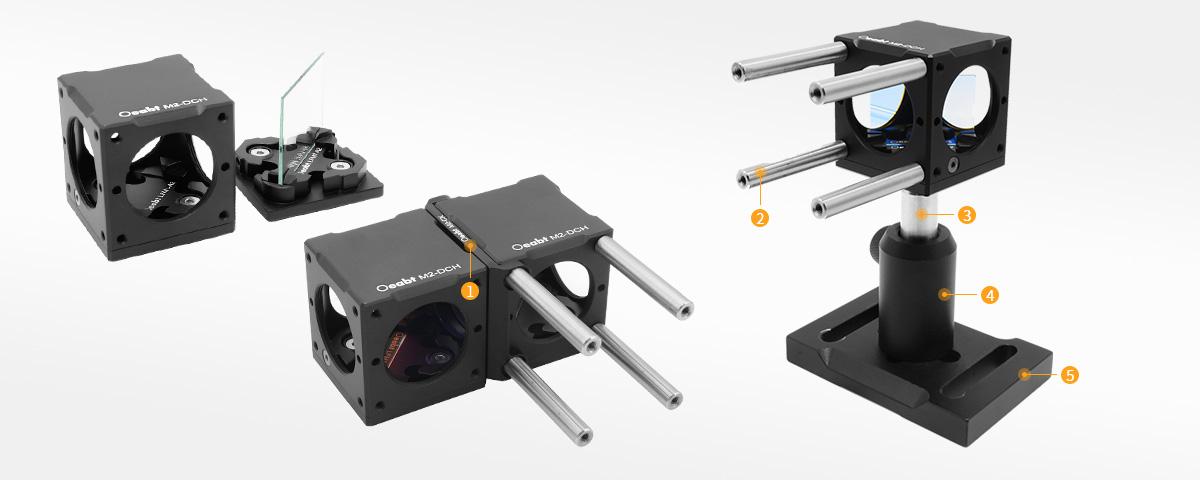

（1）二向色濾光片立方體可以通過LFM1-A2內夾具安裝25-36mm寬、26mm高和3mm厚的矩形光學元件，比如二向色反射鏡、分束鏡、反射鏡或偏振帶通濾光片。相較于M2-W系列籠式立方體降低了籠式組件之間的距離，尺寸更為緊湊。

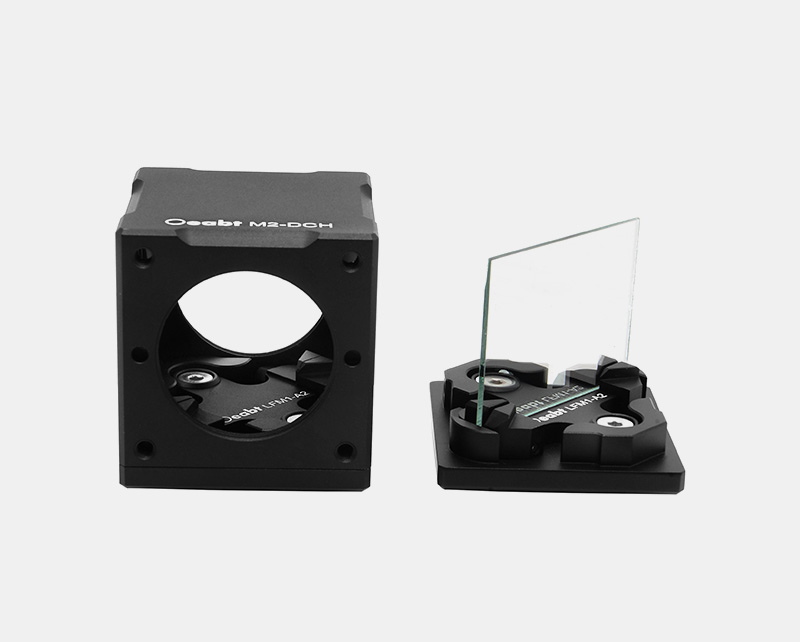

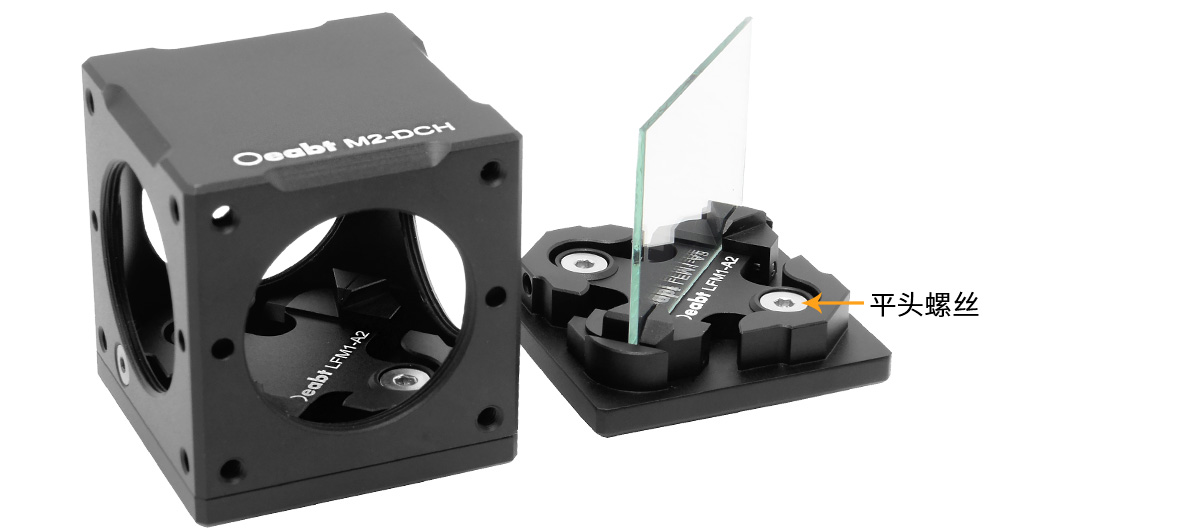

（2）立方體底座包含一個LFM1-A2矩形內夾具，夾持好矩形鏡片后，利用2個柱頭螺絲固定到底座上，而底座和立方體外殼則利用2處平頭螺孔連接。

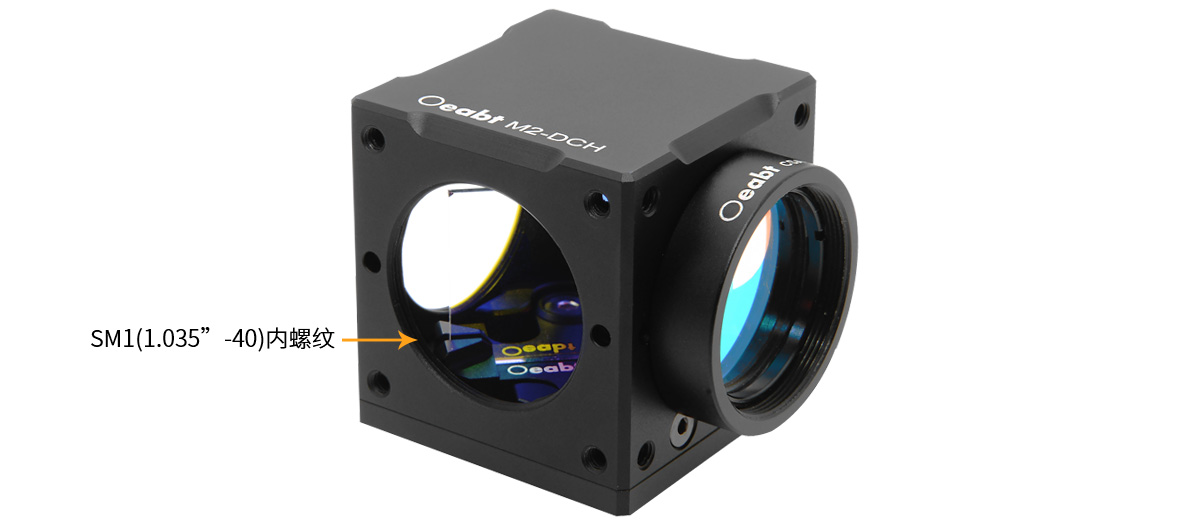

（3）立方體外殼具有4面SM1（1.035”-40）內螺紋，兼容SM1套筒或其它組件。發射和激發濾光片也可安裝在短透鏡套筒中，連上SM1螺紋端口，集成用于搭建完整的熒光成像濾光裝置。

（4）方體每個面上都有四個4-40的螺孔，可利用PCM-S系列支桿連接集成到30mm籠式系統中。此外，亦可通過底部1個M4/M6螺孔安裝接桿。

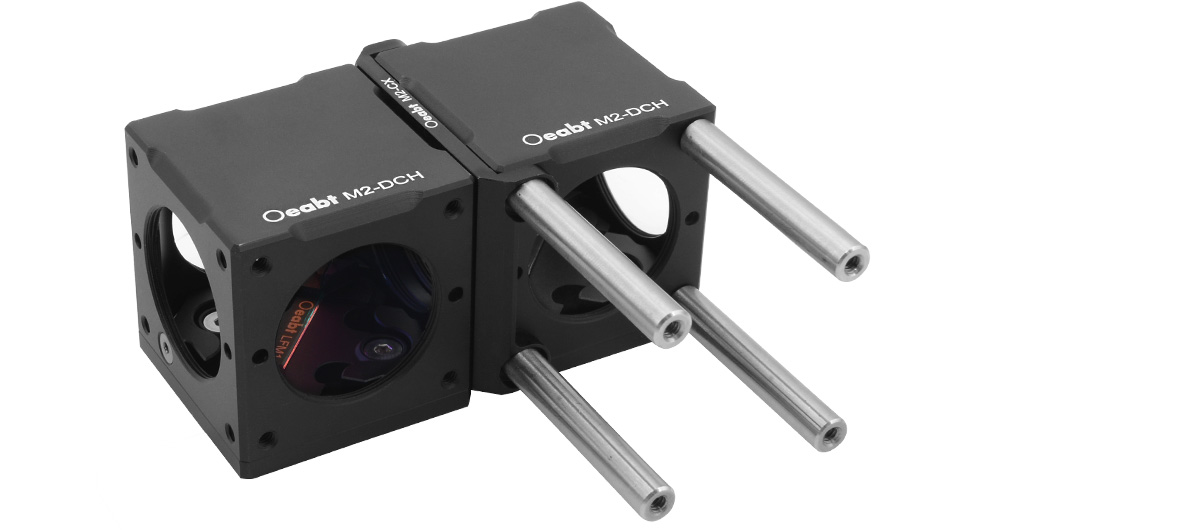

（5）搭配M2-CX籠式立方體連接件使用，可串聯并排起兩個及兩個以上的籠式立方體。

???M2-CX 立方體連接件點擊購買 >

?? PCM-S系列 ?6mm籠式支桿點擊購買 >

?? PCA-S系列 ?12mm不銹鋼接桿點擊購買 >

?? CA-A系列接桿支架點擊購買 >

?? M-BASE 可調節底板底座點擊購買 >

工程圖下載

STP文件下載

M2-DCH 30mm籠式立方體

? 安裝最厚為3mm的矩形二向色濾光片或其它元件；

? SM1（1.035”-40）中心螺紋孔；

? 兼容30mm籠式系統；

? 兼容PCM-S系列?6mm支桿；

? 搭配立方體連接件,可將兩個及以上的籠式立方連接；

立方體底座包含一個LFM1-A2矩形內夾具，安裝25-36mm寬、26mm高和3mm厚的矩形光學元件，比如二向色反射鏡、分束鏡、反射鏡或偏振帶通濾光片。夾持好矩形鏡片后，利用2個柱頭螺絲固定到底座上，而底座和立方體外殼則利用2處平頭螺孔連接。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： M2-DCH

規格： 38.2*38.2*40.9mm

工程圖：點擊下載

對比：

單價：￥647

發貨日期：當天

購物車：

M2-DCH 30mm籠式立方體

規格

38.2*38.2*40.9mm
材質

7075鋁合金
重量

51.6g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

M4/M6
產品描述

夾持范圍: 25-36mm寬、26mm高和3mm厚的光學元件;
螺紋間距:4-40螺紋,間距30*30mm;

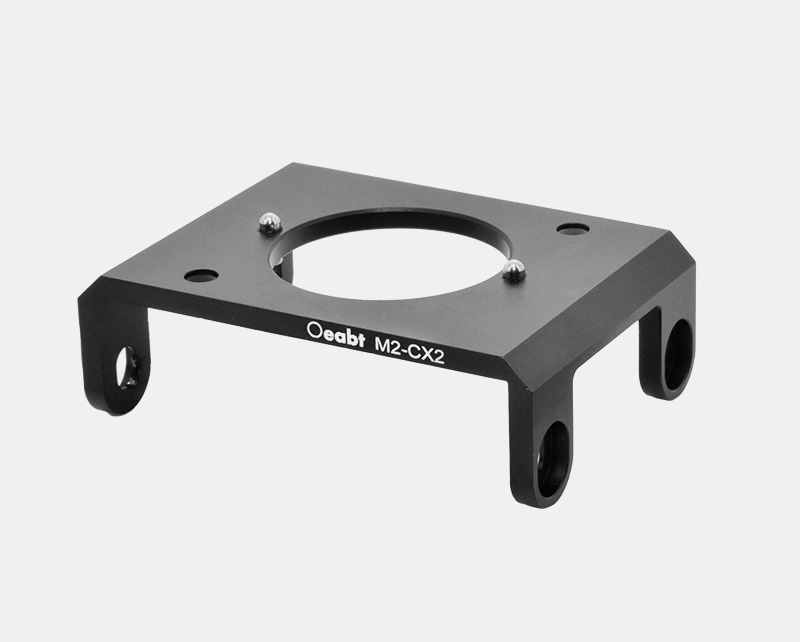

M2-CX 籠式立方體連接件

? M2-CX可并排連接兩個籠式立方體；

? 兼容30mm籠式系統；

? 中心孔?26.3mm，兼容30mm籠式系統組件所需透射光孔徑的通過；

? 附帶4個4-40柱頭螺紋，2個4-40平頭螺絲；

M2-CX是一個籠式立方體連接件，可以將我們的CSL30-M2籠式立方體快速連接在一起，采用層疊式設計，可與任意個籠式立方體直接連接，為裝配復雜的光機械提供靈活性。【對準銷】請注意，由于連接件有對準銷，因此請對準立方體表面SM1螺紋孔旁邊的鉆孔進行連接。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： M2-CX

規格： 44.2*37.9*11.4mm

工程圖：點擊下載

對比：

單價：￥170

發貨日期：當天

購物車：

M2-CX 籠式立方體連接件

規格

44.2*37.9*11.4mm
材質

7075鋁合金
重量

8.2g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

/
產品描述

附帶4個4-40柱頭螺紋,2個4-40平頭螺絲
