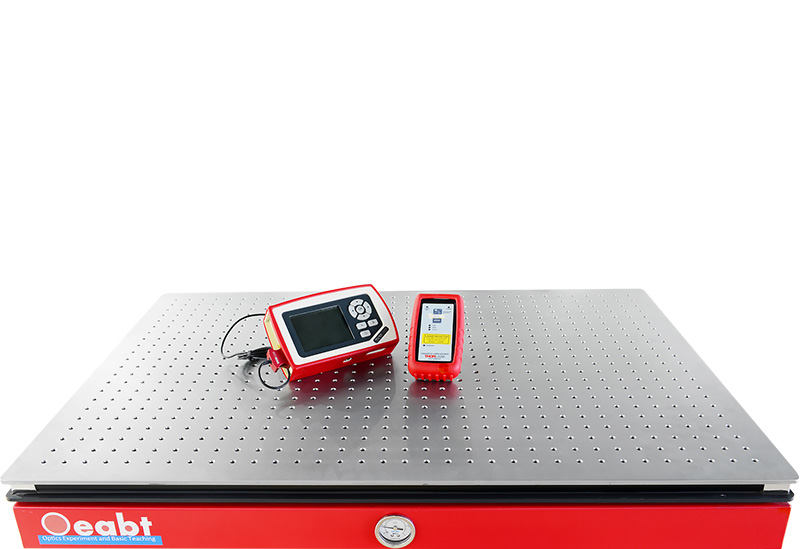

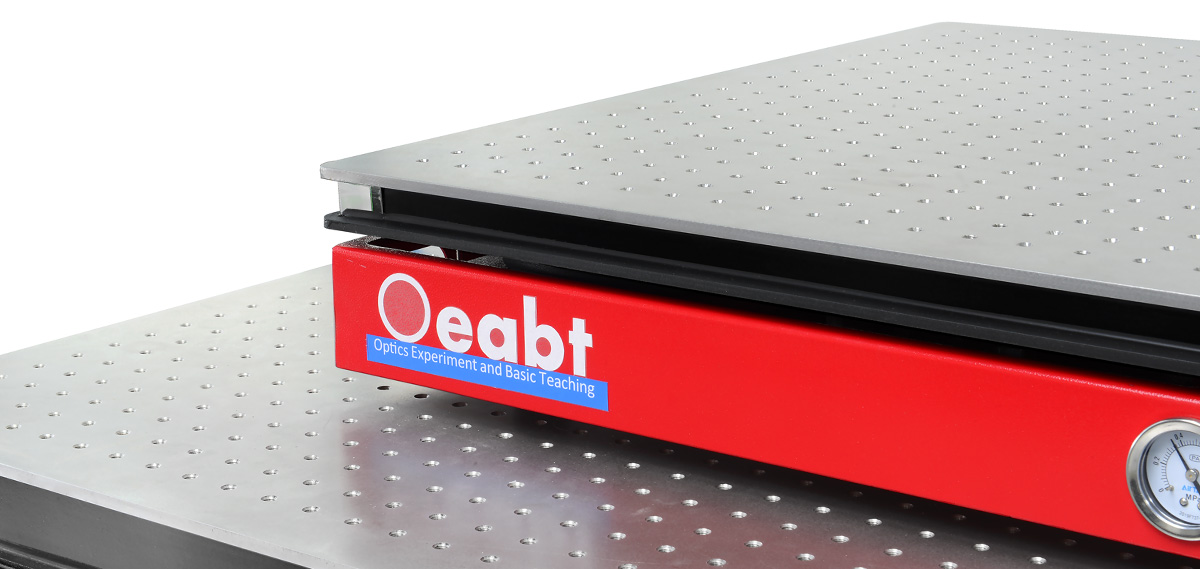

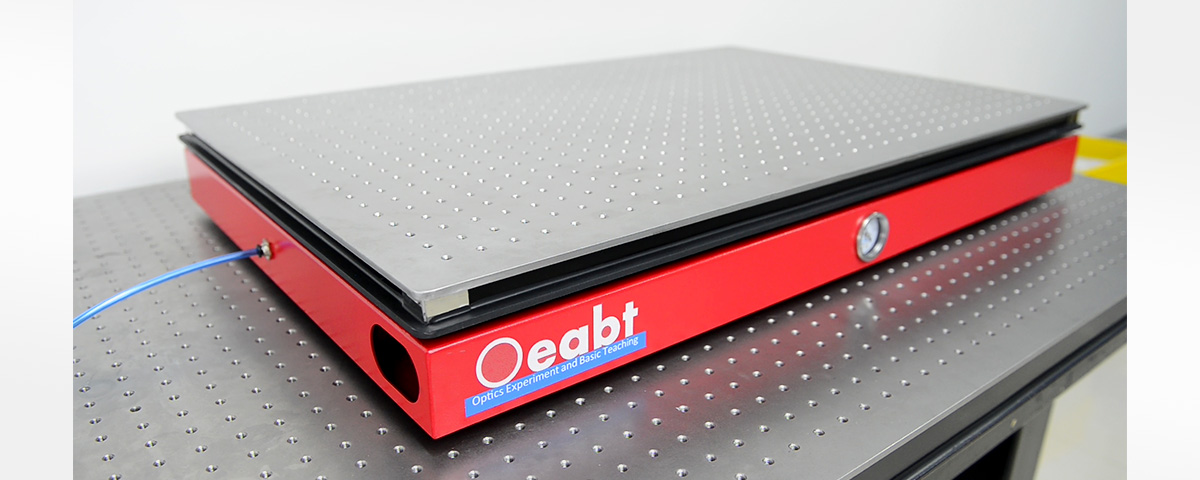

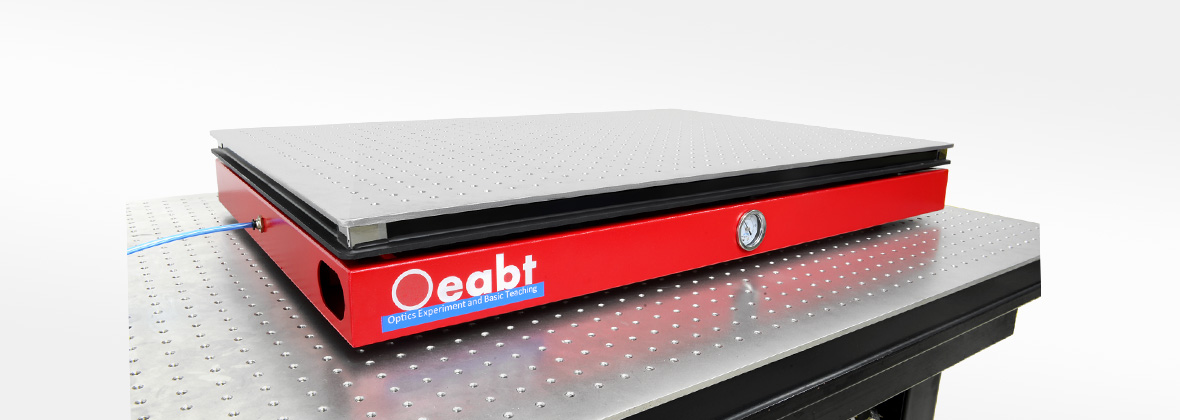

產品說明
? 氣浮隔振光學平臺（不包含氣泵）；
? 自動充氣，自動平衡，響應時間短，平衡速度快；

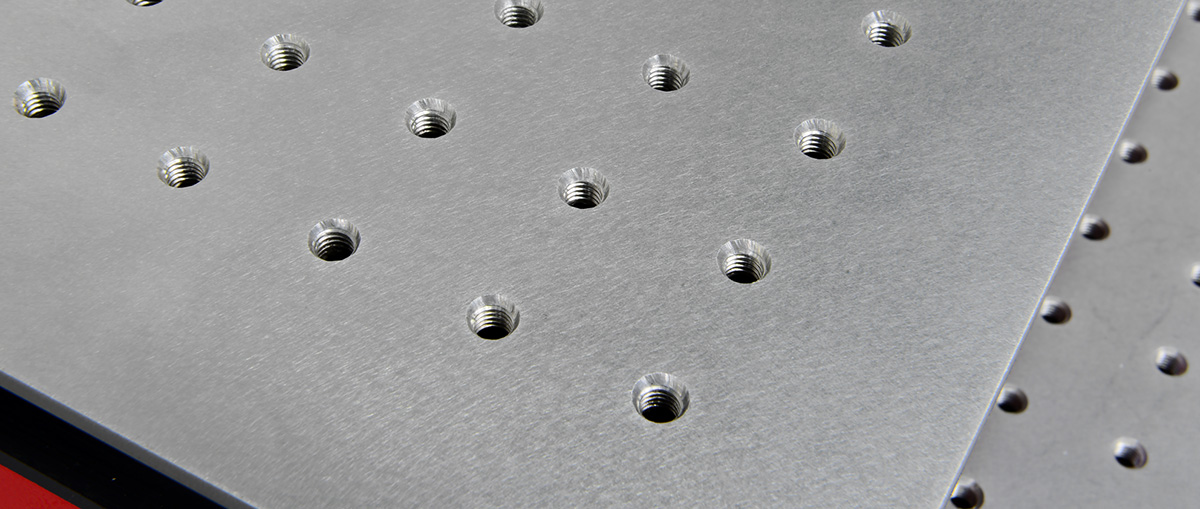

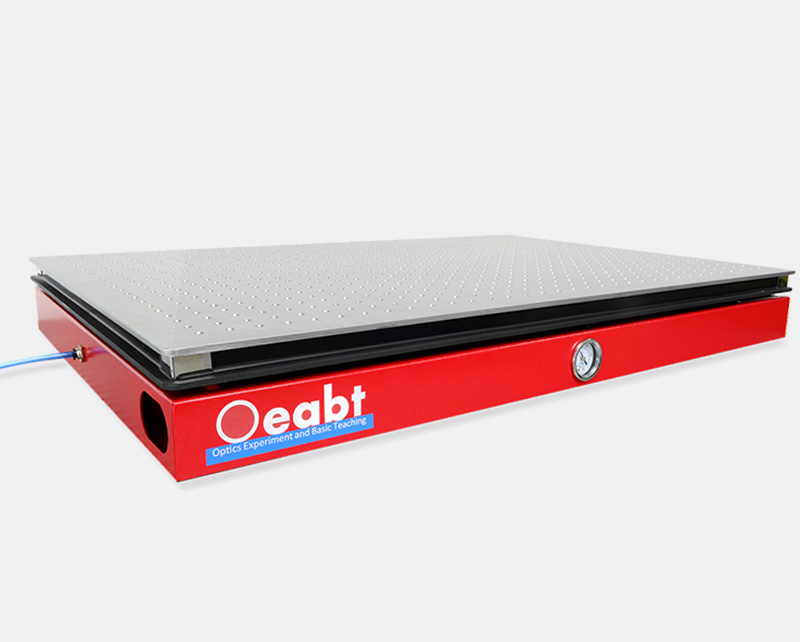

? 臺面帶矩陣25*25mm的M6螺紋孔，四面邊距37.5mm；

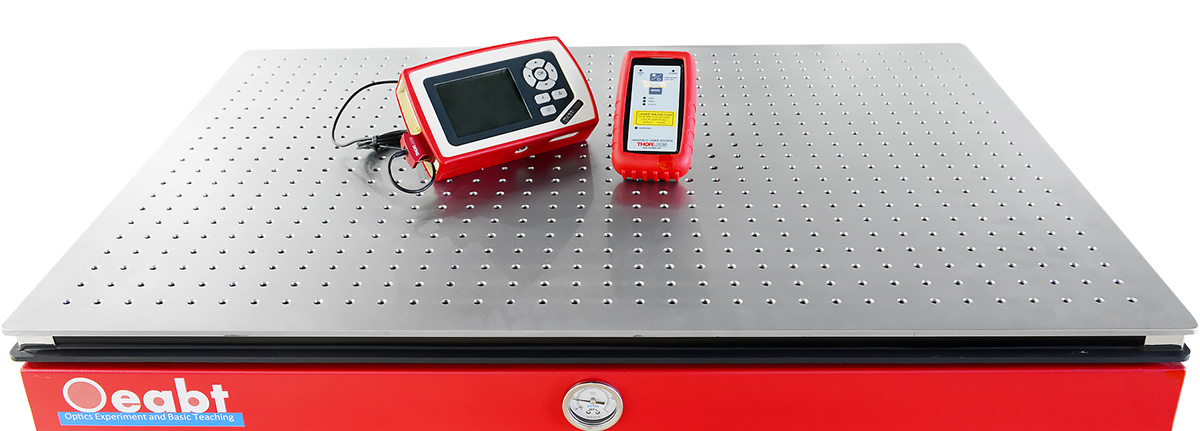

? 適合于高倍數電子顯微鏡、掃描探針顯微鏡、激光干涉儀、激光共聚焦顯微鏡等領域應用；

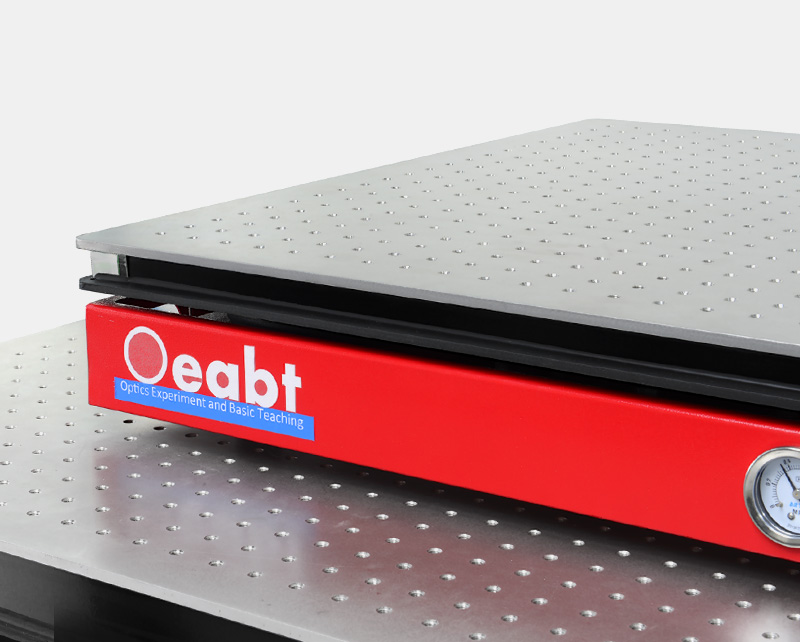

臺板采用蜂窩芯夾板結構，優異的隔振性能，自動調節水平功能。具有重量輕、高剛度、高阻尼等優點。上面板為優質高導磁不銹鋼，經精密研磨處理，平面度高，回旋打磨工藝清除毛邊，達到無反射、啞光效果。面板具有M6螺孔陣列，方便安裝固定各種光學組件。
|
型號 |
OTD-QF-S6090 |
|
外形尺寸 |
900*600*109mm |
|
應用范圍 |
廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，設備方便移動，可供輕載型光學儀器使用。以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。 |
|
特點 |
采用半膜片式空氣彈簧，隔振性能好，固有頻率通常小于1.5Hz~2Hz,性價比非常高的科研級氣浮隔振光學平臺 |
|
自動平衡 |
自動充氣，自動平衡，響應時間短，平衡速度快 |
|
固有頻率 |
<6Hz~7Hz，同負載和實際使用情況相關 |
|
重復定位精度 |
±0.05mm |
|
表面粗糙度 |
表面粗糙度為0.8μm |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
6mm高導磁不銹鋼，表面做密迪紋亞光處理（避免臺面反光） |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02~0.05mm/600*600mm |
|
臺面孔距/孔徑 |
孔徑：M6螺孔，孔距：25mm*25mm，邊距37.5mm |
|
氣浮支撐 |
半膜片式空氣彈簧，支撐腿內部還有二級氣室，超柔軟膜片型空氣彈簧，進一步提升隔振性能，具有更好的剛性和穩定性。 |
|
重量 |
91.4kg |
|
載荷 |
100kg（氣滿壓情況下） |

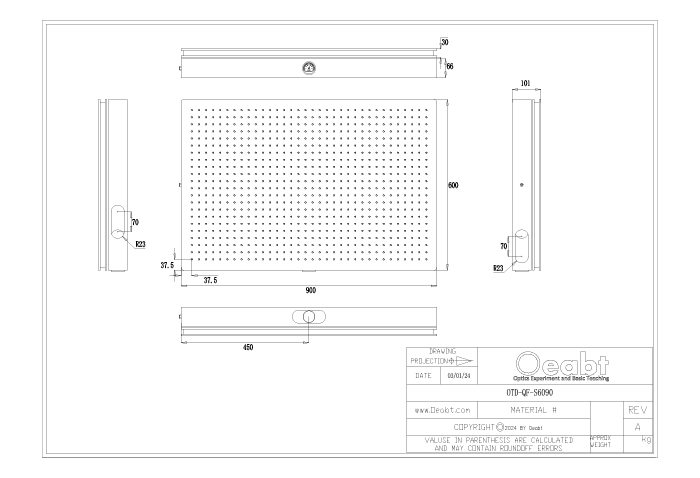

工程圖下載
