參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 手動操作移動；

? 平移行程：OMB1515（±30mm）、OMB3030（±60mm）；

? 使用扳手可進行精調：30.6mm/轉；

? 固定螺釘可鎖定位置；

? M6螺孔陣列，間距25mm；

OMB系列大面積移動安裝平臺特別適合在光學平臺上調整整實驗位置的應用。操作簡便，只需推動移動平臺即可實現粗定位。

型號	OMB1515	OMB3030
規格	195.9150.012.7mm	344.730012.7mm
臺面尺寸	150*147.6mm	300*297.6mm
行程范圍	±30mm	±60mm
螺孔類型	M636處，M64處（沉頭孔）	M6144處，M64處（沉頭孔）
重量	856.3g	3110.g
螺孔陣列	M6螺孔，間距25mm
精調精度	30.6mm/轉
材質	7075鋁合金
最大載重能力	17kg

型號	OPS-MB15	OPS-MB30
規格	120427.35mm	200427.35mm
螺孔類型	M62處，M62處（沉頭孔）
重量	192.0g（一對）	325.6g（一對）

示意圖

通用參數

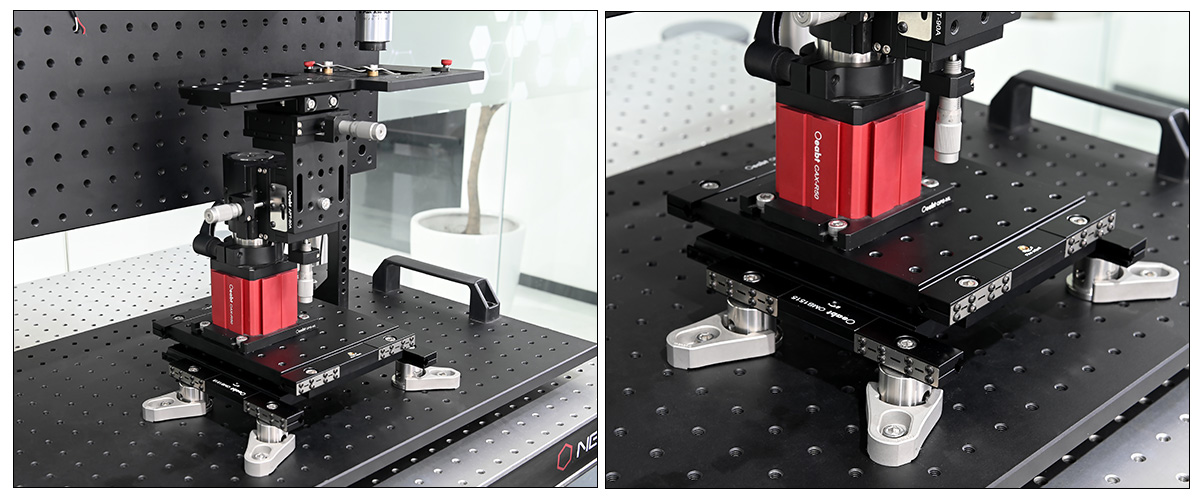

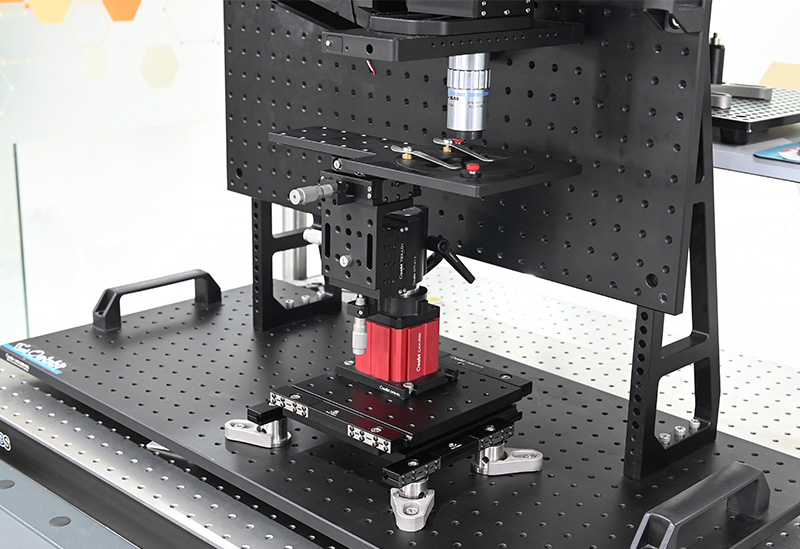

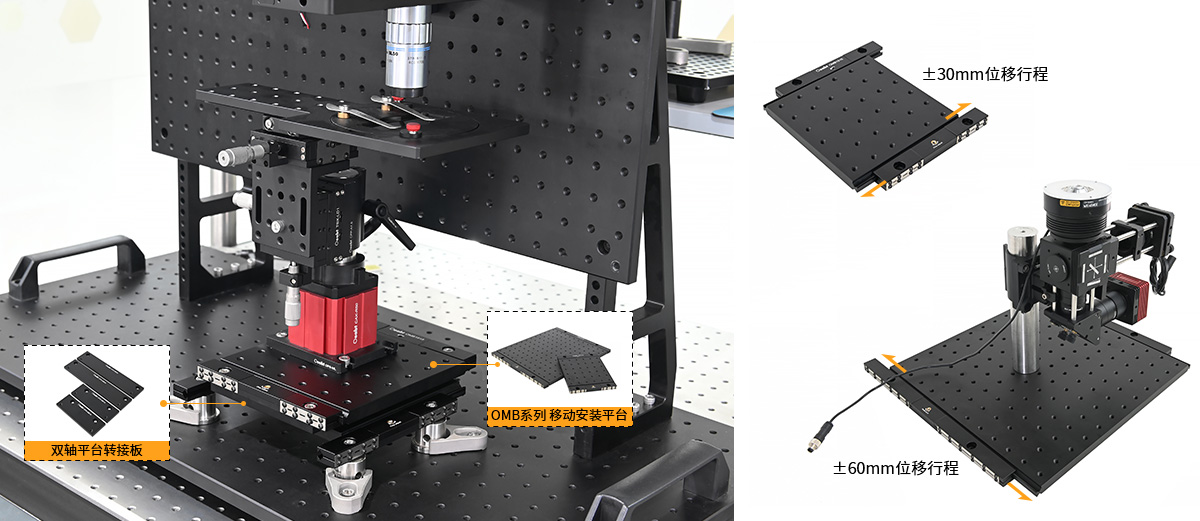

（1）OMB系列大面積移動安裝平臺特別適合在光學平臺上調整整實驗位置的應用。操作簡便，只需推動移動平臺即可實現粗定位。該系列位移臺有兩種尺寸可選：150*150mm和300*300mm，分別適用于不同規模的實驗調整需求。OMB1515提供60mm的行程，而OMB3030則提供120mm的行程。

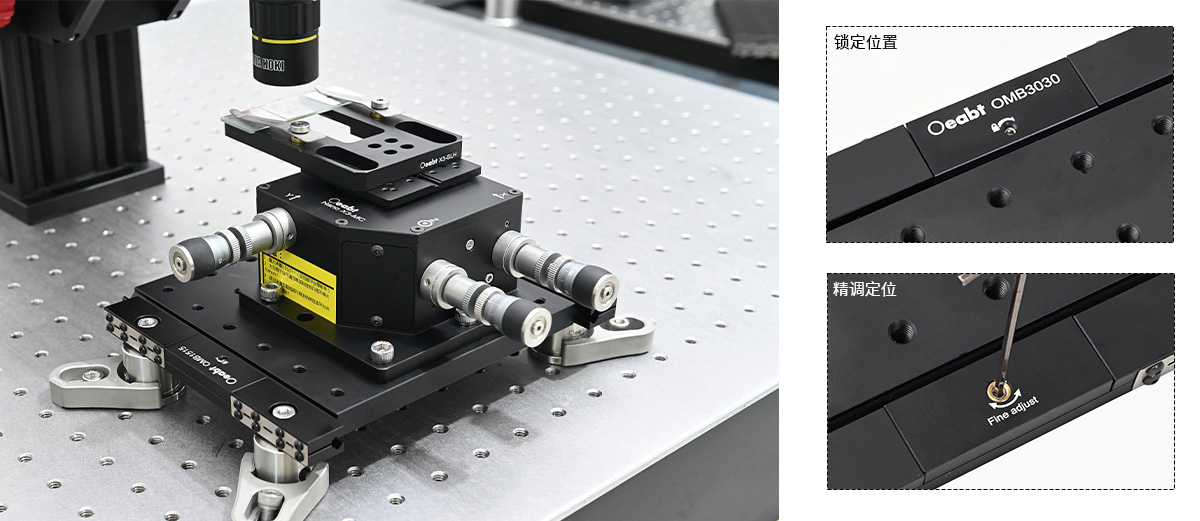

（2）平臺上設有激光刻涂的標識，便于用戶進行精確調整和鎖定位置。其中，精調標識使用2mm扳手在整個行程范圍內進行每轉30.6mm的精定位調節。鎖定標識同樣通過2mm扳手?jǐn)Q緊以鎖定平臺位置。

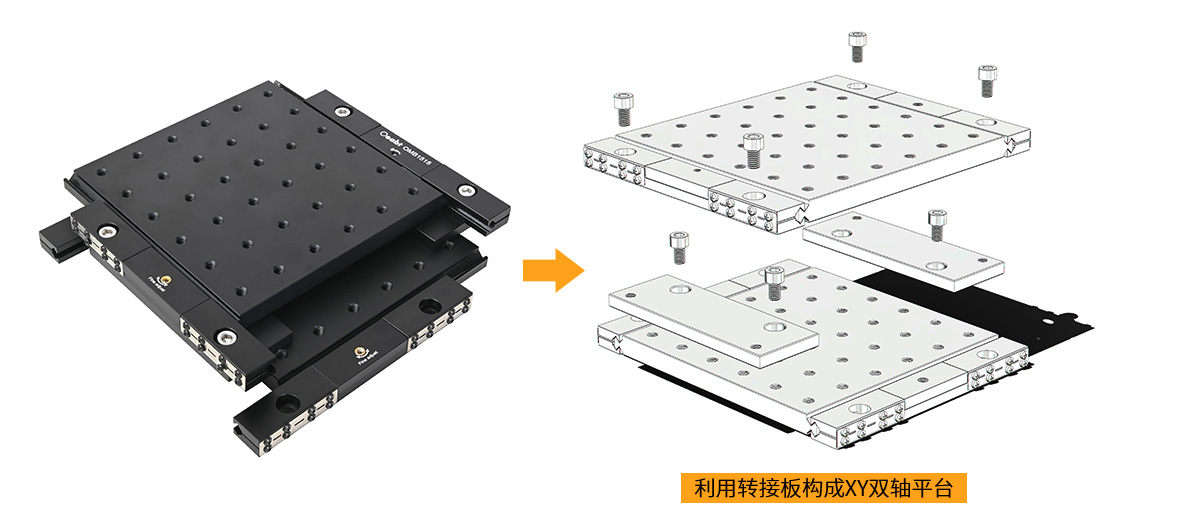

（3）此外，使用OPS-MB系列轉接板，可以將位移安裝平臺配置成雙軸XY結構，從而進一步擴展其應用范圍。需要注意的是，這些基板只能與同類型的平臺配合使用。裝配后的雙軸平臺組件的工作高度為32.75mm，在X、Y方向上均提供滿量程的移動范圍。

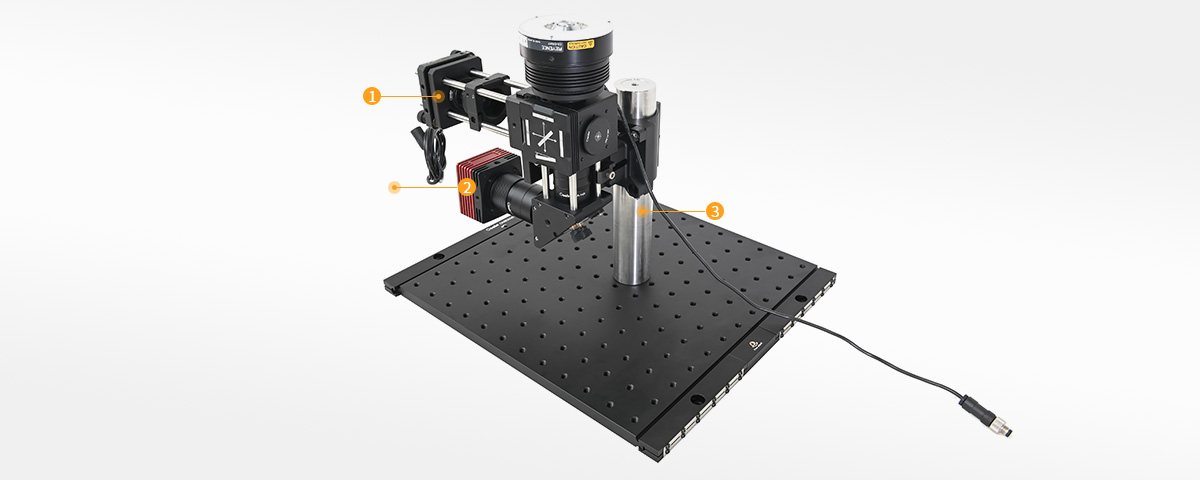

?MC-S1 MC-T1 30mm籠式調整架點擊購買>	?OsCam Vision? 科研相機 點擊購買>
?CFEP-S系列 ?1.5英寸不銹鋼立桿接桿點擊購買>

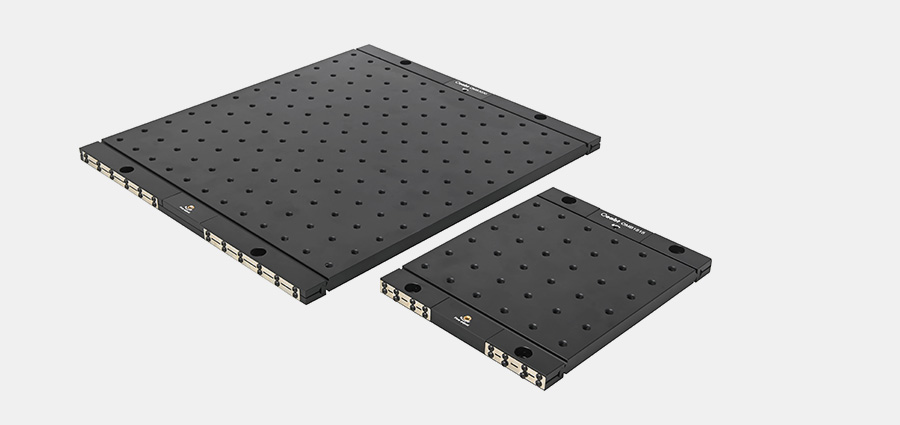

OMB系列移動安裝平臺

? 手動操作移動；

? 平移行程：OMB1515（±30mm）、OMB3030（±60mm）；

? 使用扳手可進行精調：30.6mm/轉；

? 固定螺釘可鎖定位置；

? M6螺孔陣列，間距25mm；

該系列位移臺有兩種尺寸可選：150*150mm和300*300mm，分別適用于不同規模的實驗調整需求。OMB1515提供60mm的行程，而OMB3030則提供120mm的行程。

型號

規格

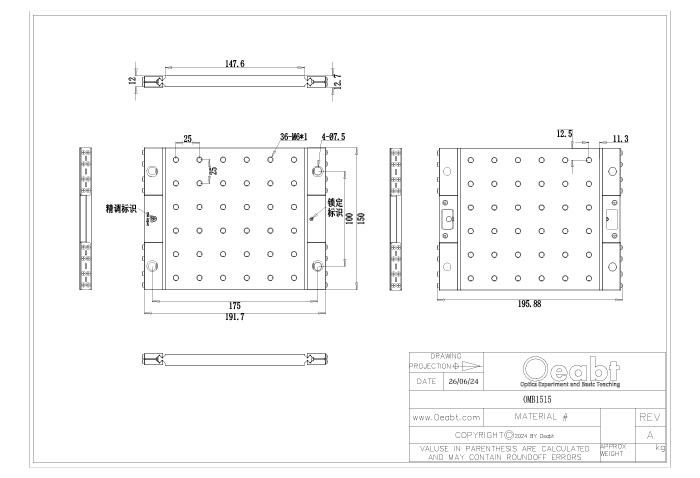

工程圖

對比

單價

發貨日期

購物車

型號： OMB1515

規格：行程范圍：±30mm

工程圖：點擊下載

對比：

單價：￥1405

發貨日期：當天

購物車：

OMB1515 移動安裝平臺

規格

195.9*150.0*12.7mm
材質

7075鋁合金
重量

856.3g
孔距

M6螺孔，間距25mm
產品描述

螺孔類型：M6*36處，M6*4處（沉頭孔）；
精調精度：30.6mm/轉；
型號： OMB3030

規格：行程范圍：±60mm

工程圖：點擊下載

對比：

單價：￥2070

發貨日期：當天

購物車：

OMB3030 移動安裝平臺

規格

344.7*300*12.7mm
材質

7075鋁合金
重量

3110.g
孔距

M6螺孔，間距25mm
產品描述

螺孔類型：M6*144處，M6*4處（沉頭孔）；
精調精度：30.6mm/轉；

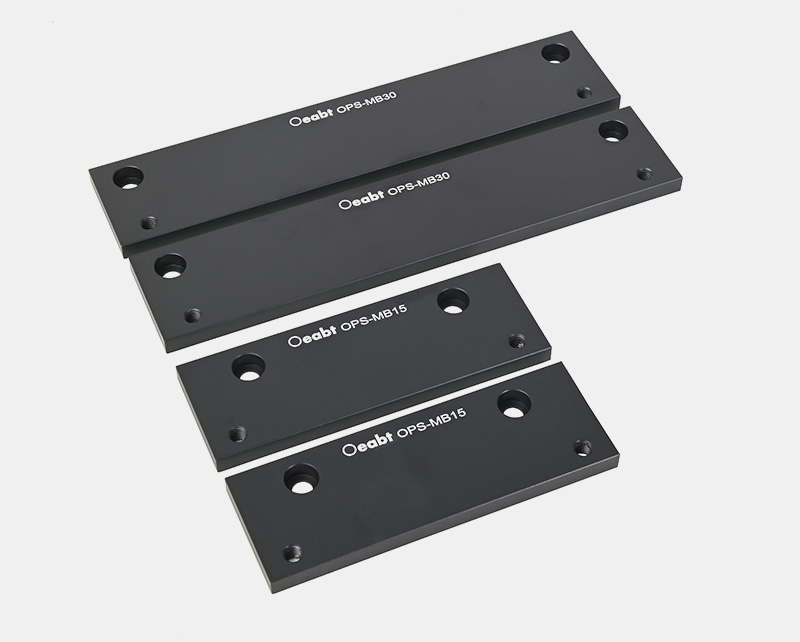

OPS系列雙軸平臺轉接板

? 用于裝配XY雙軸的移動平臺；

? 一對出售；

可以將位移安裝平臺配置成雙軸XY結構，從而進一步擴展其應用范圍。
