產品說明
? 用于?12mm或12.7mm接桿不同角度的安裝夾具；
? 角度選項：固定90°，單個限位孔；
? 固定45°(左向或右向式)，兩個限位孔；
? 固定互為90°或0°并行安裝，兩個限位孔；
? 連續360°旋轉，兩個限位孔；
? 鋁質手?jǐn)Q螺絲提供鎖定所需的夾持力；

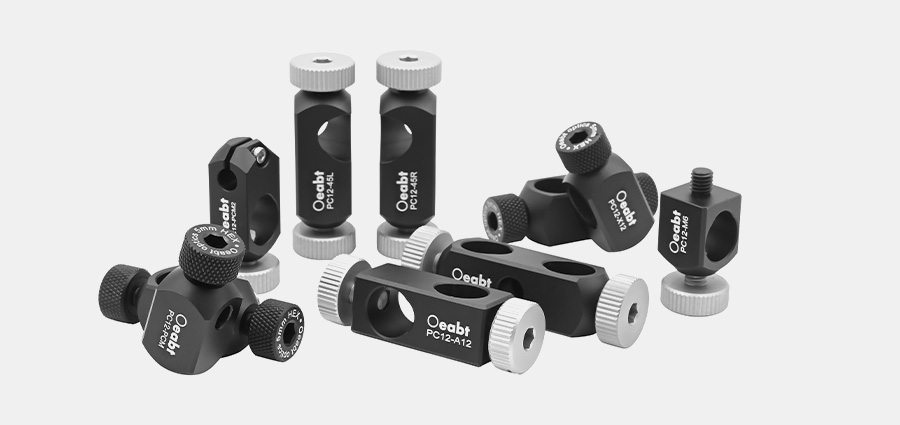

PC12系列角度夾具是專為優化接桿安裝而設計的多功能組裝配件。
| 型號 | 規格 | 角度安裝 | 限位孔 | 螺孔類型 | 重量 | 兼容接桿 |
|

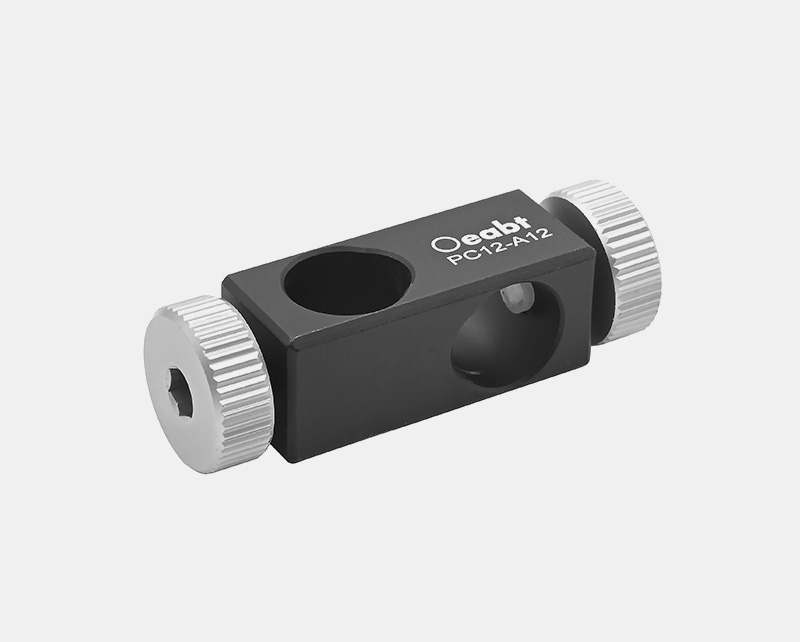

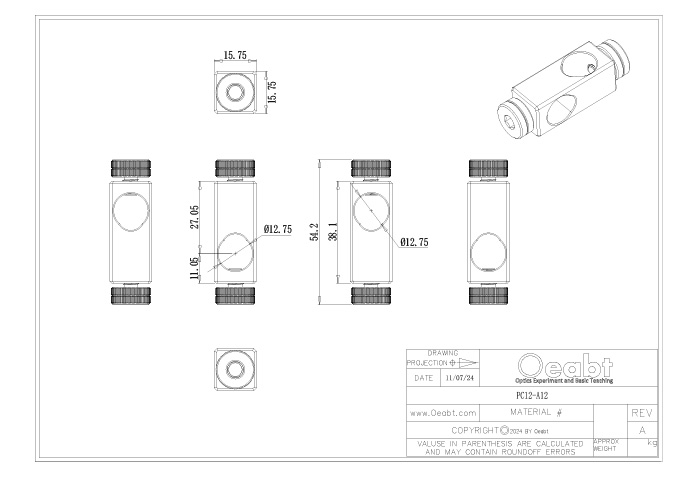

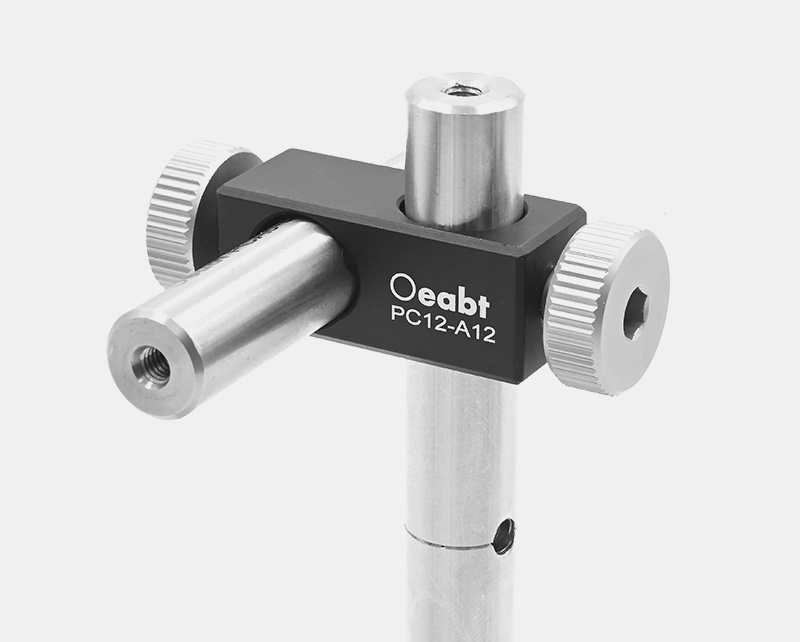

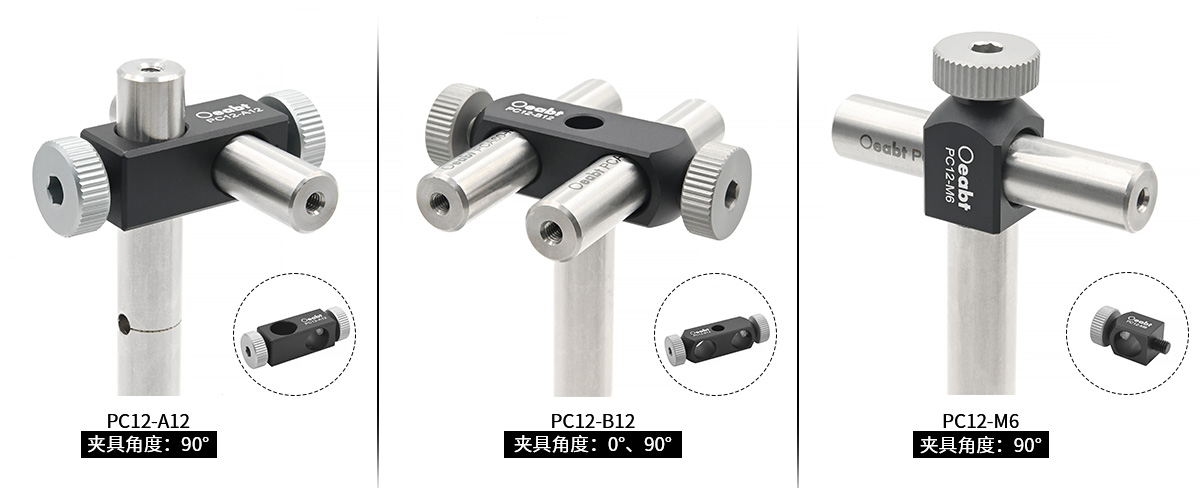

PC12-A12 |
52.8*15.7*15.7mm |
90° |
2處 | / |
21.7g |
?12mm（?12.7mm）接桿 |
|

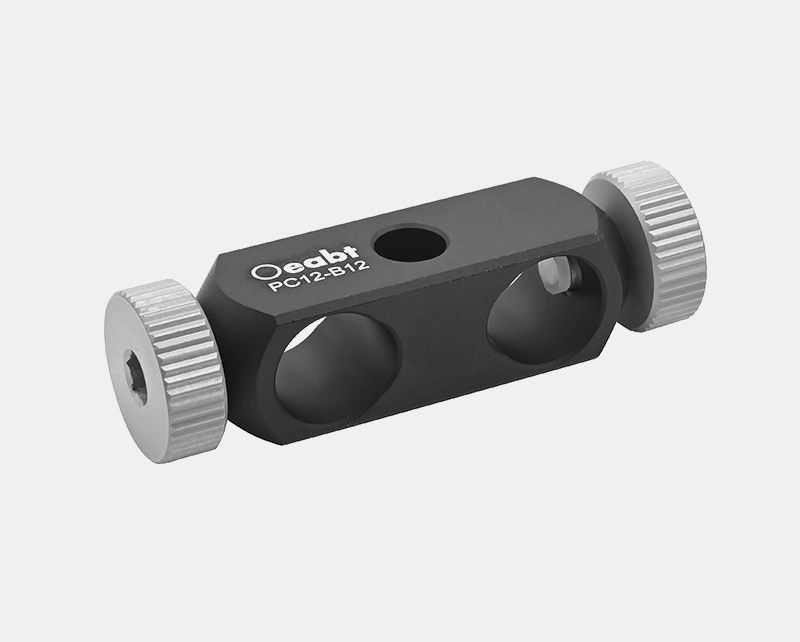

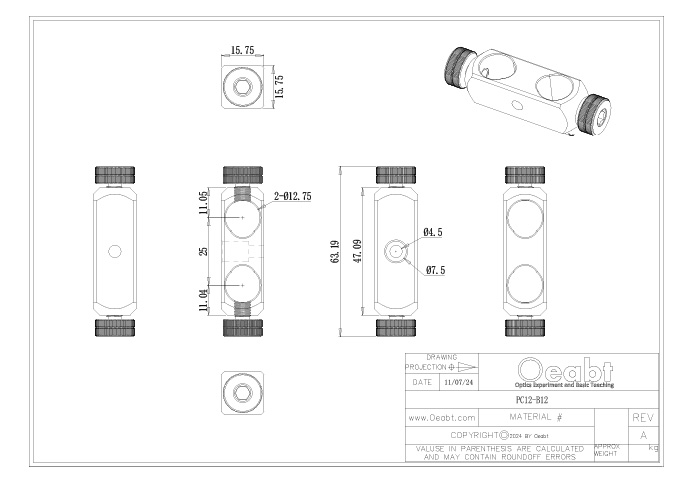

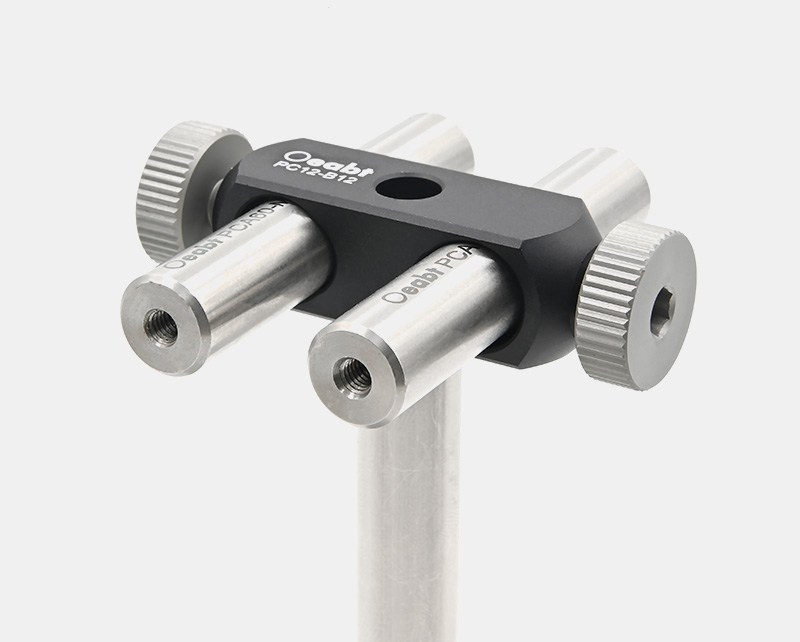

PC12-B12 |
63.2*15.8*15.8mm |
0°、90° |
2處 |
M4*1處（沉頭孔） |
25.1g |
|
|

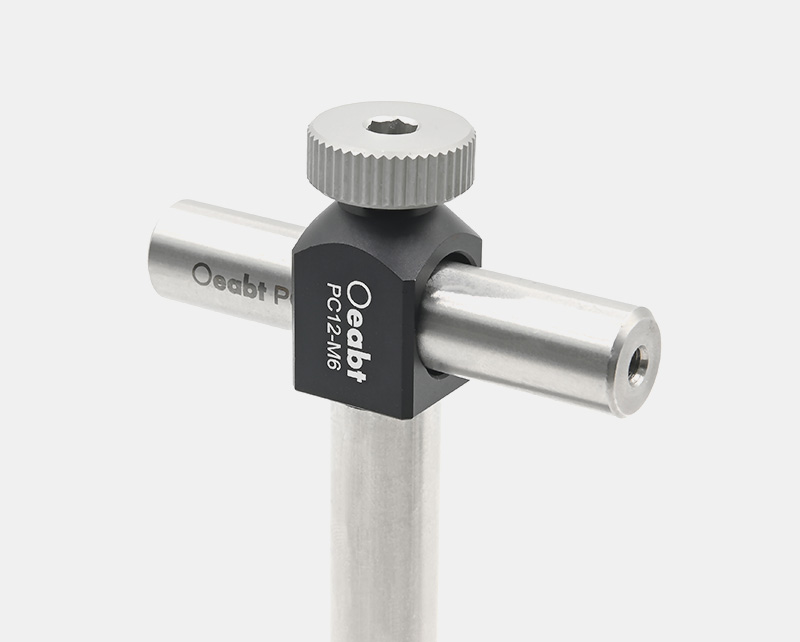

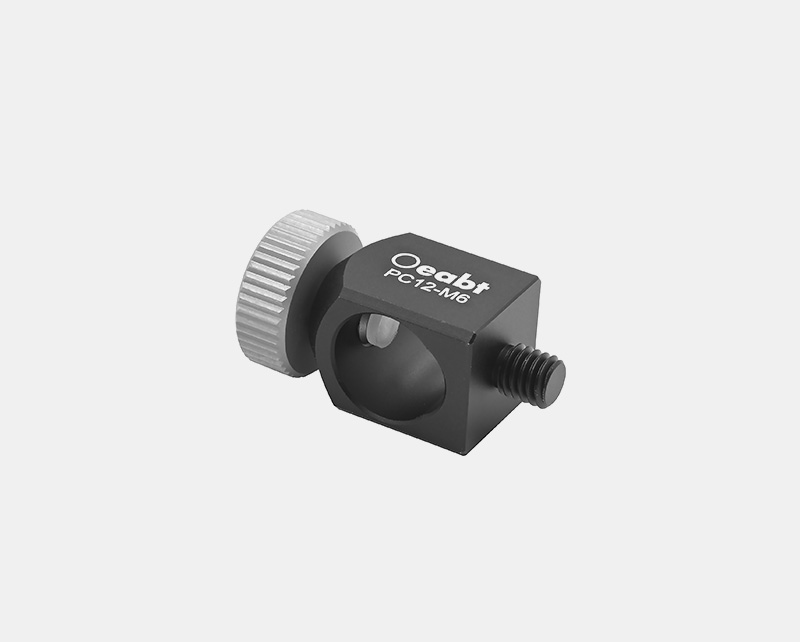

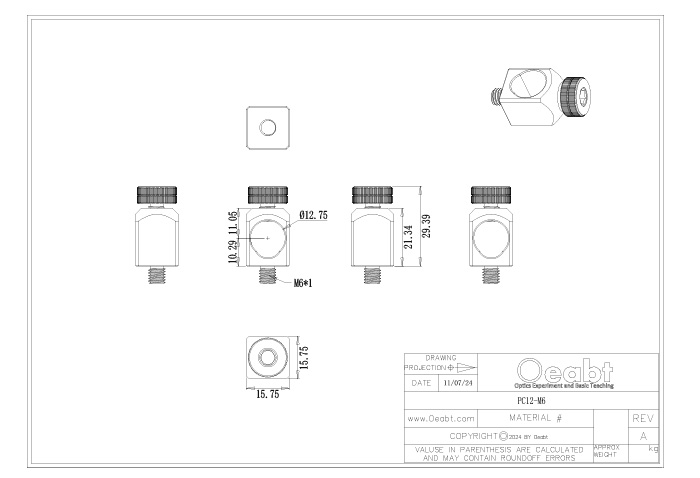

PC12-M6 |
29.4*15.8*15.8mm |
90° |
1處 |
M6*1處（螺栓） |
12.1g |
|
|

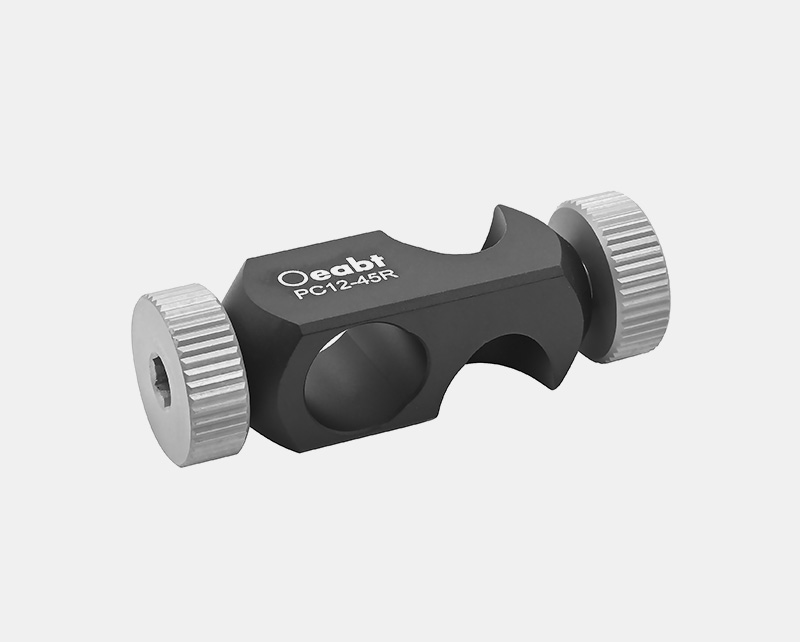

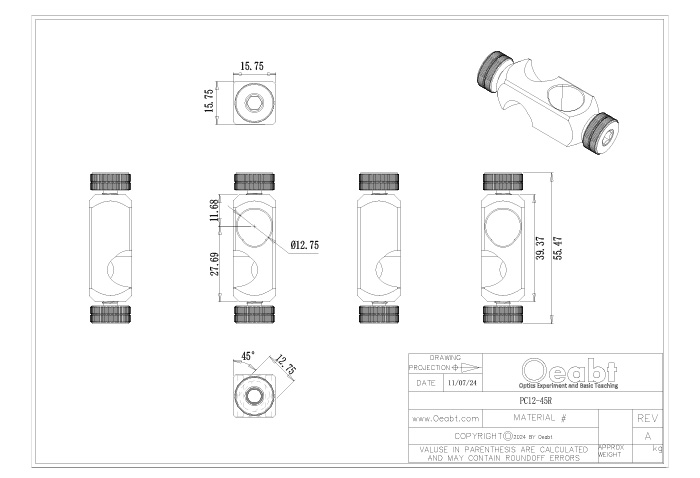

PC12-45R |
55.5*15.8*15.8mm |
45°右手向 |
2處 |
/ |
20.7g |
|
|

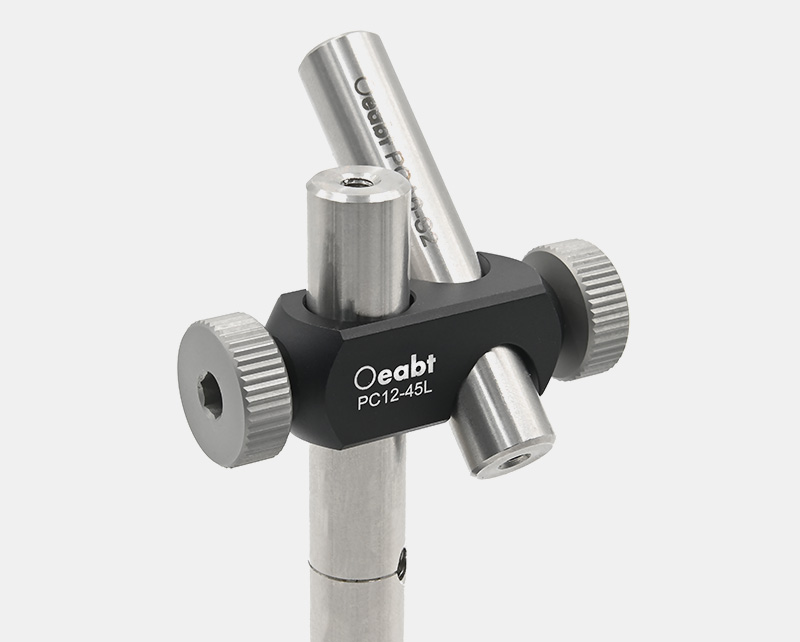

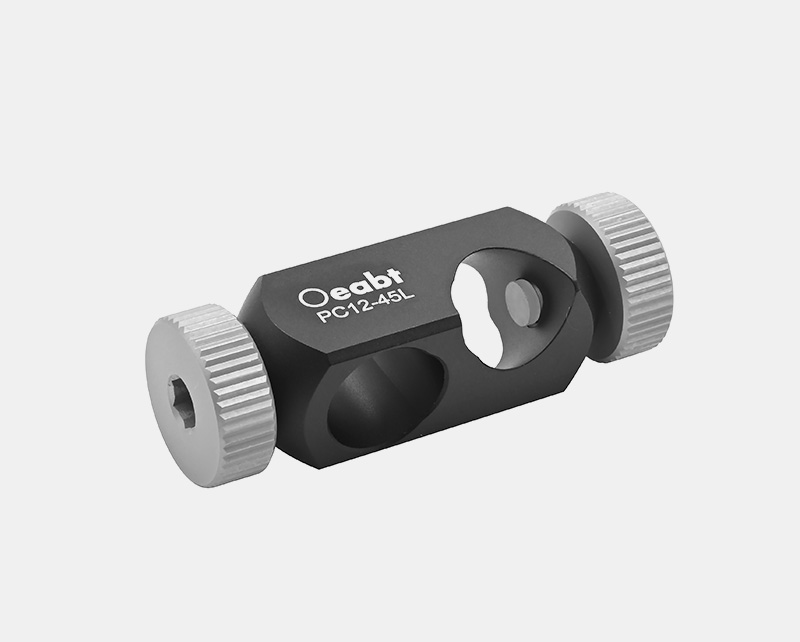

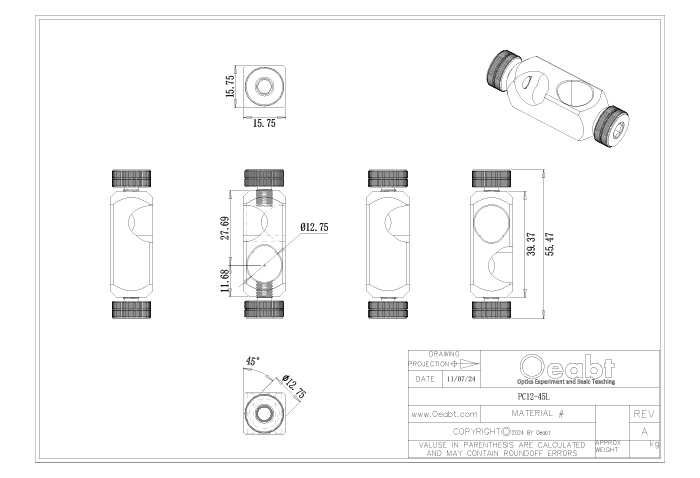

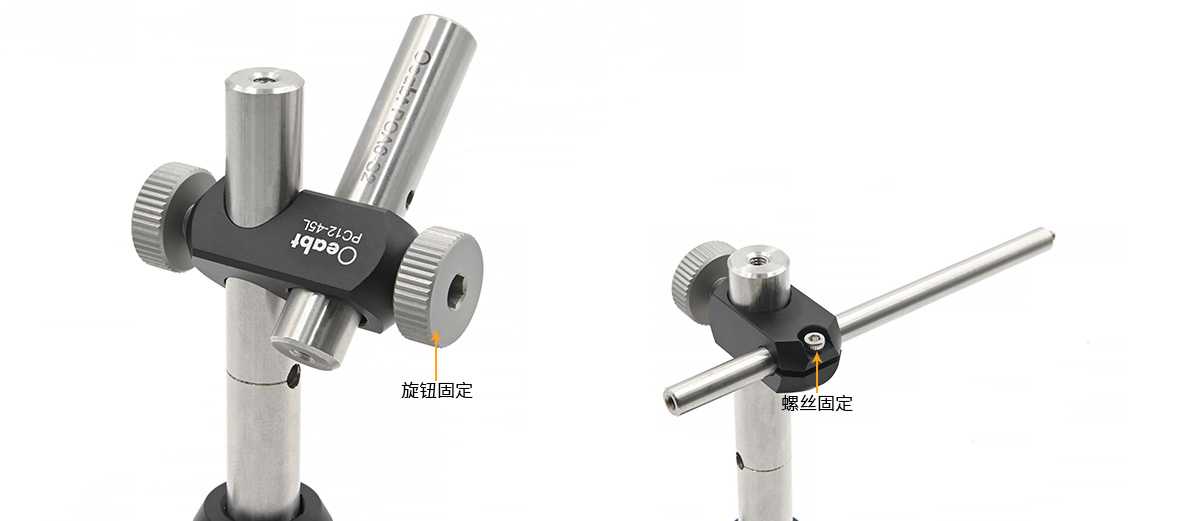

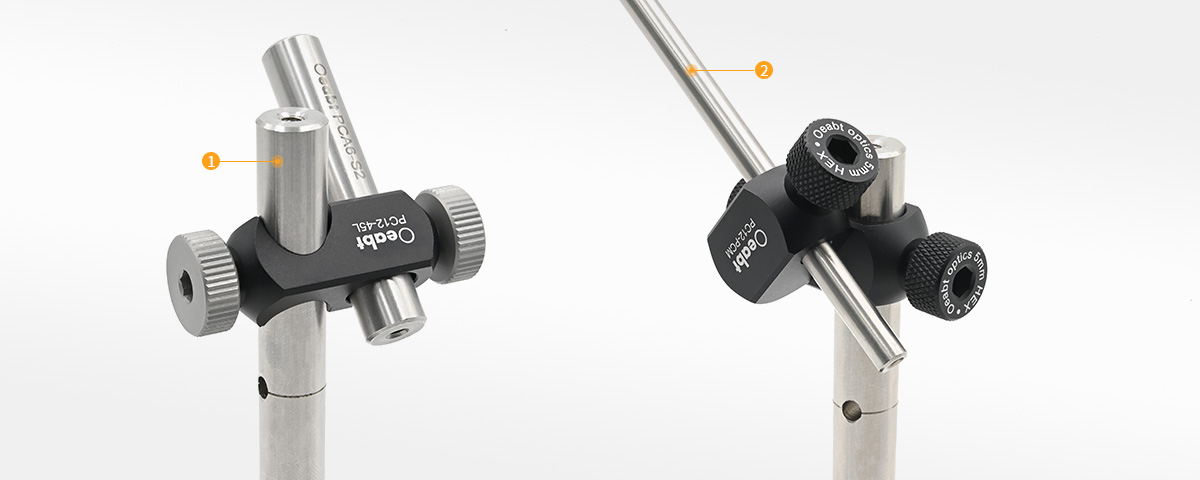

PC12-45L |
55.5*15.8*15.8mm |
45°左手向 |
2處 |
/ |
20.7g |
|
|

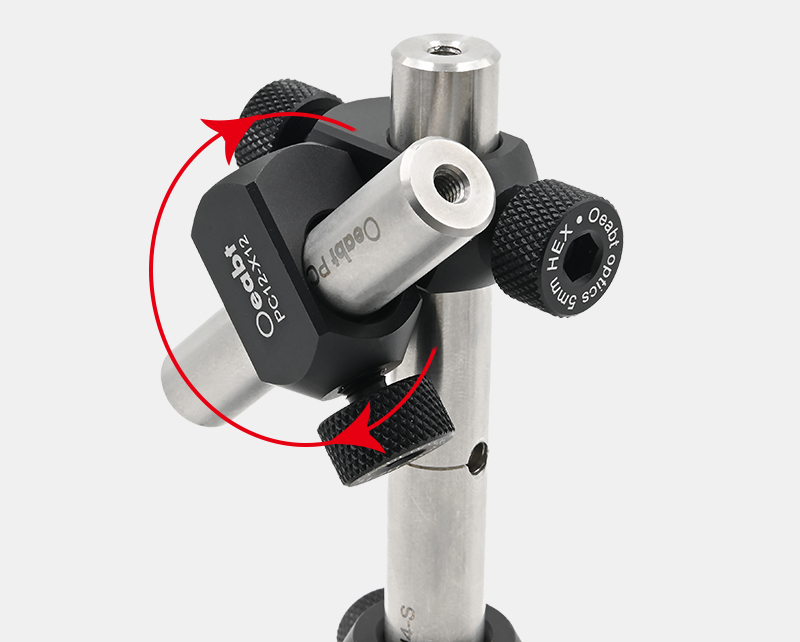

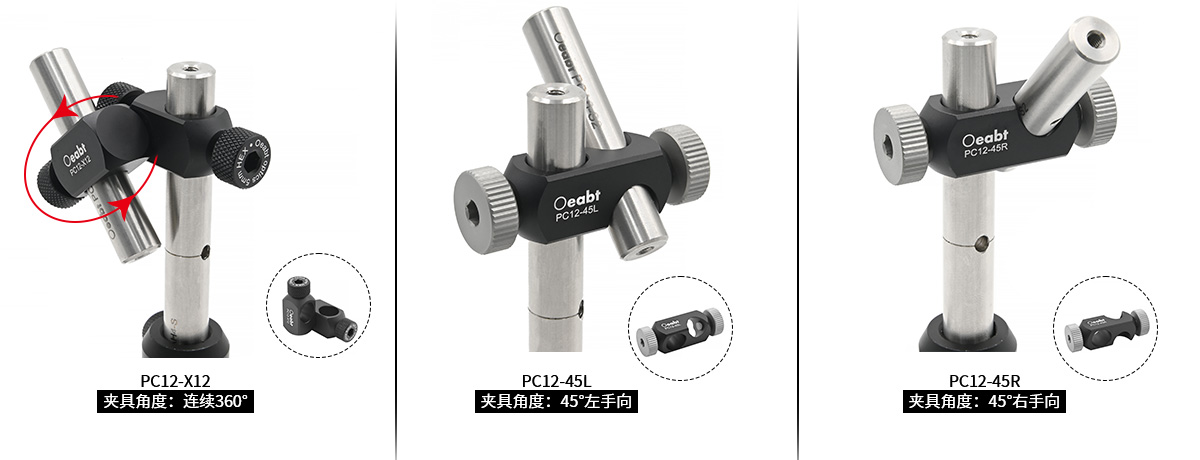

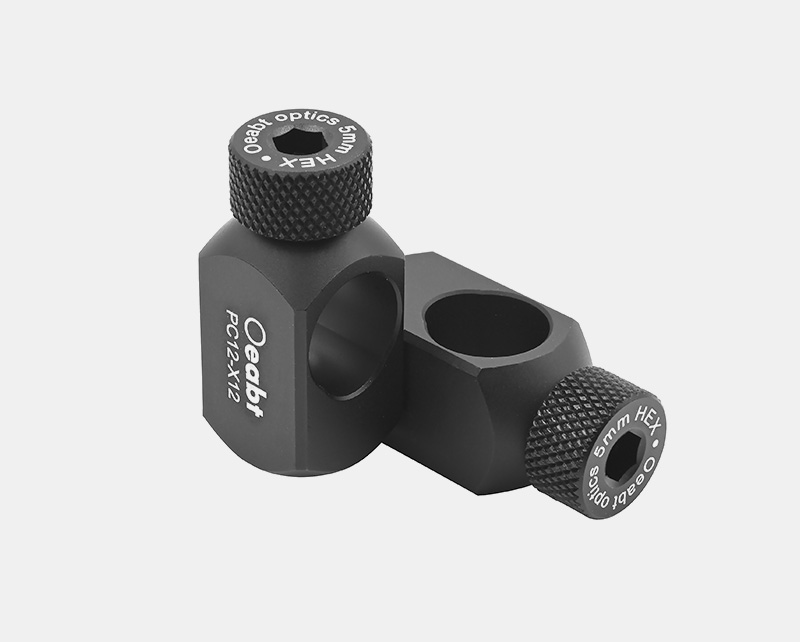

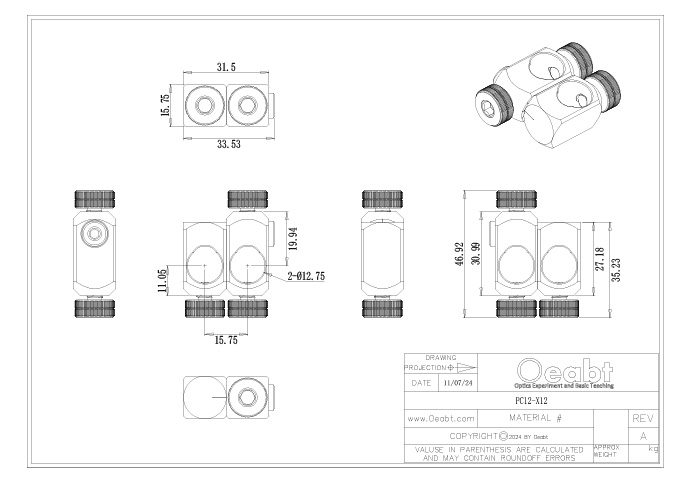

PC12-X12 |
46.9*33.5*15.8mm |
連續360° |
2處 |
/ |
38.2g |
|
|

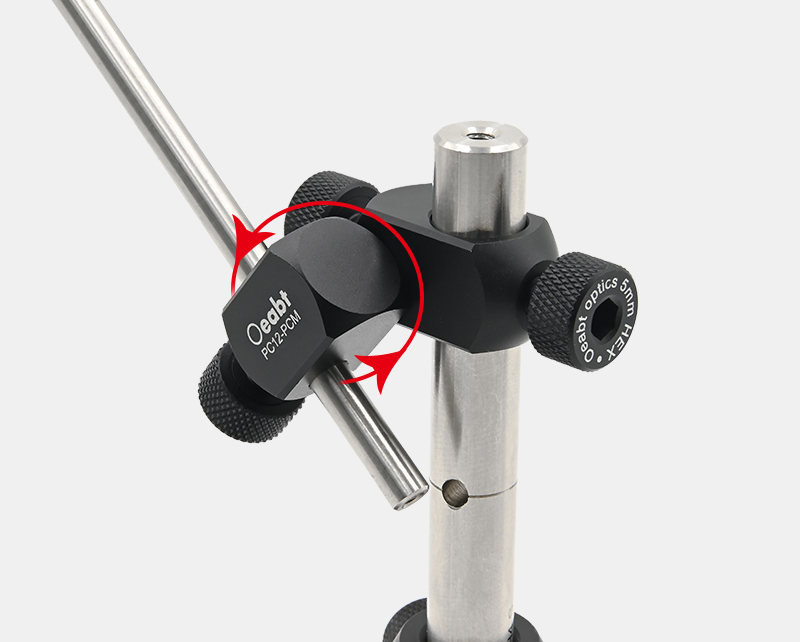

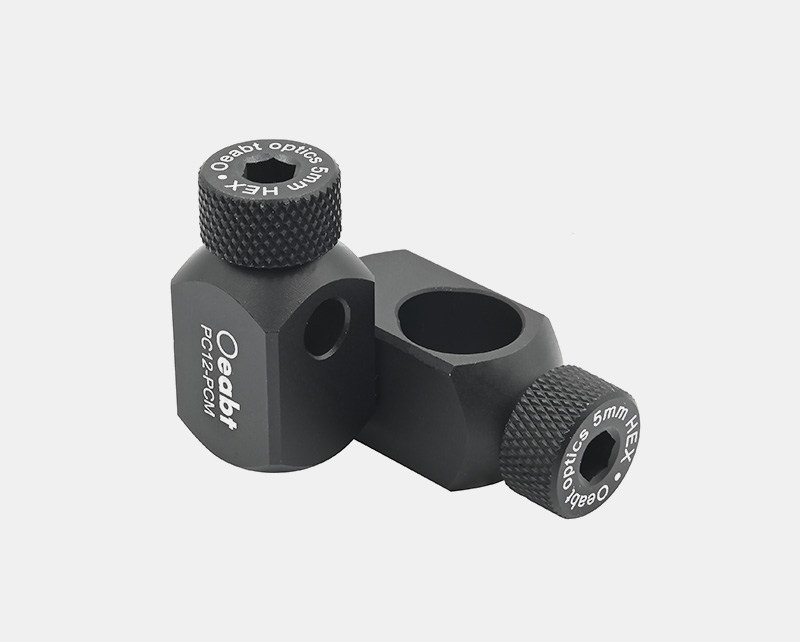

PC12-PCM |
47.4*33.1*15.8mm |
連續360° |
2處 |
/ |
40.5g |
?6mm籠桿 和?12mm（12.7mm）接桿 |
|

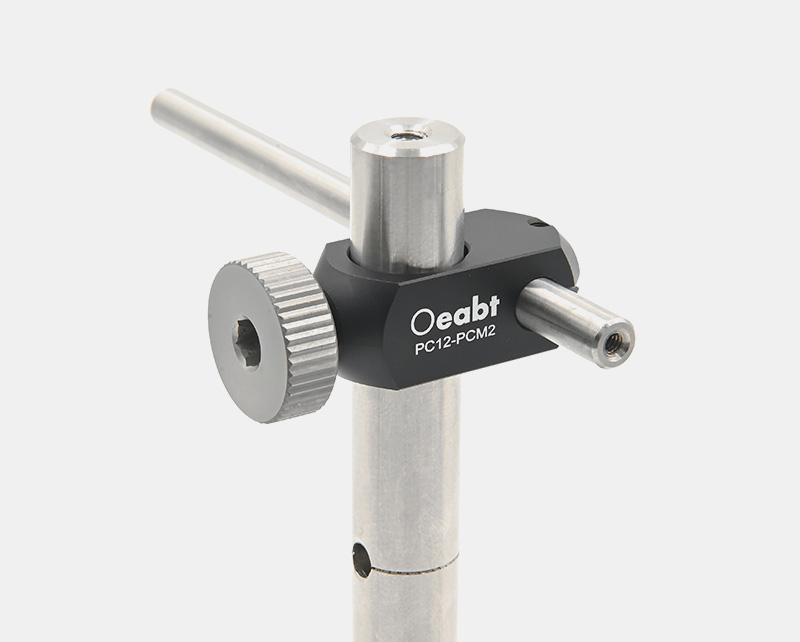

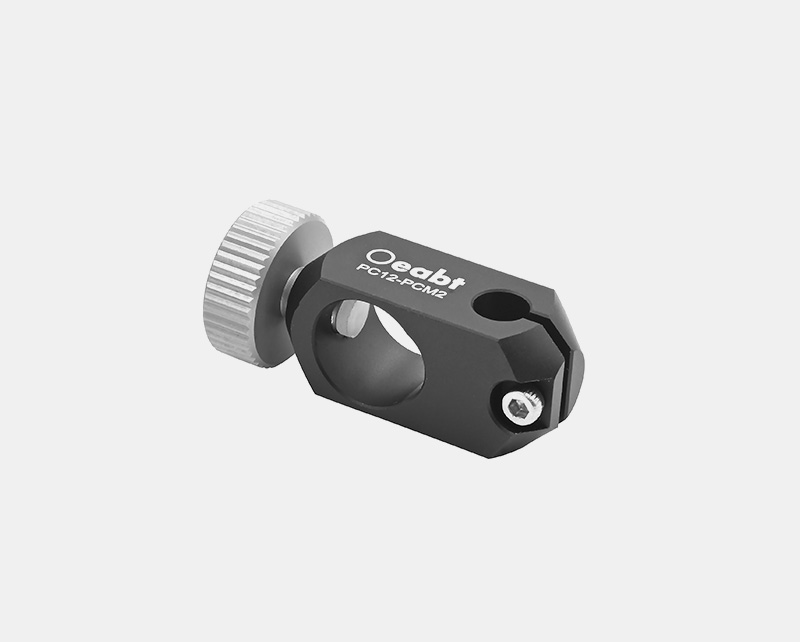

PC12-PCM2 |
40.3*15.2*14.5mm |
90° |
2處 |
/ | 13.5g |

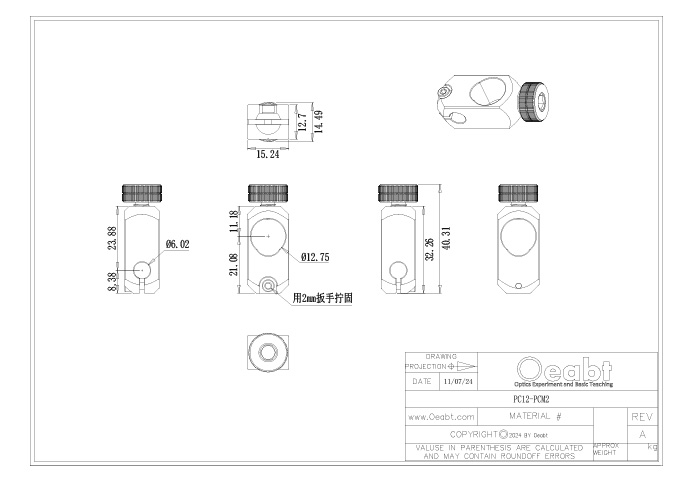

PC12-PCM2 工程圖下載
