低漂移系列
Low drift series

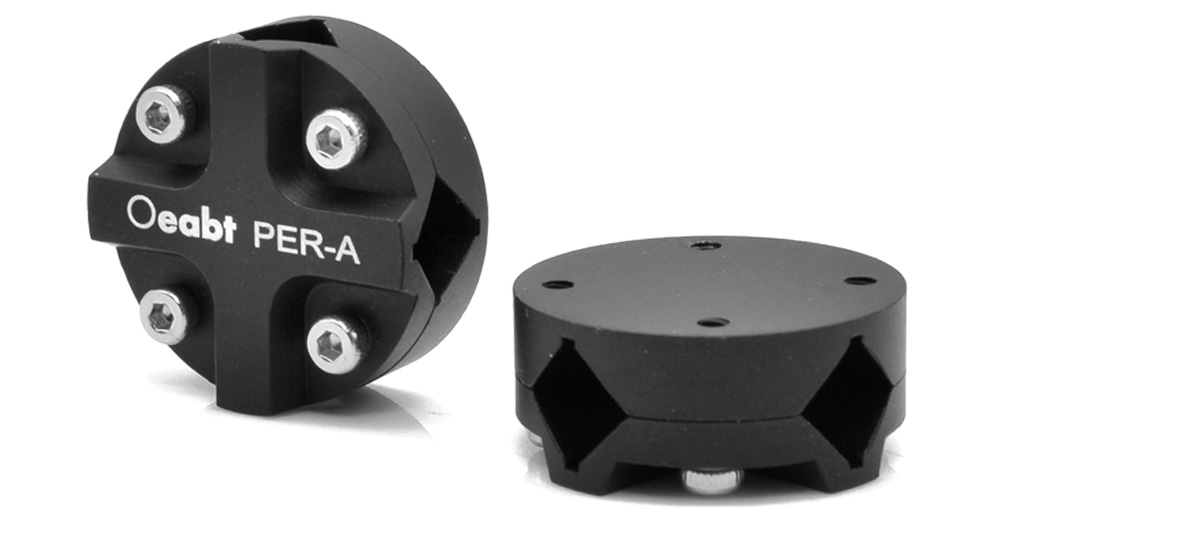

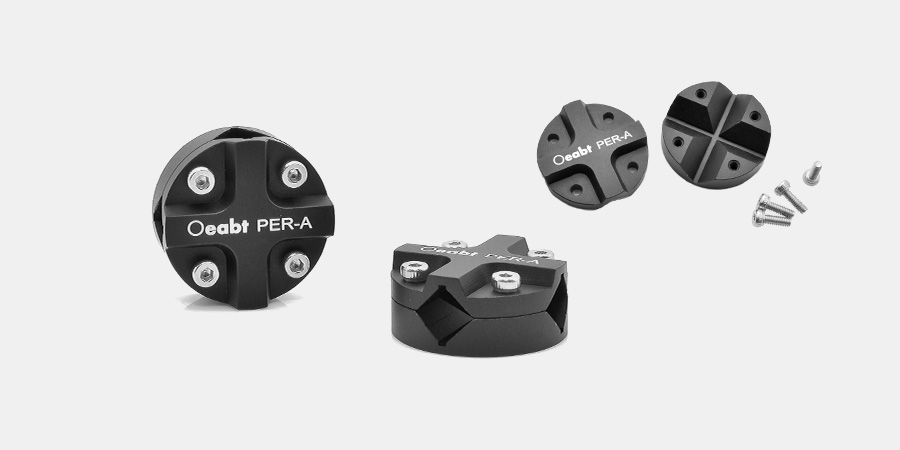

? 支桿交叉耦合件，下上兩片利用六角螺絲夾持籠桿的方式固定；
? 兼容30mm和60mm籠式系統；
? 以90°連接PCM-S系列籠桿；
? 方便對籠式裝置連接多個籠式結構；
籠桿交叉耦合件，用于?6mm籠桿裝配30mm和60mm籠式系統。精密加工的構造塊，靈活性高，對準性高。
|

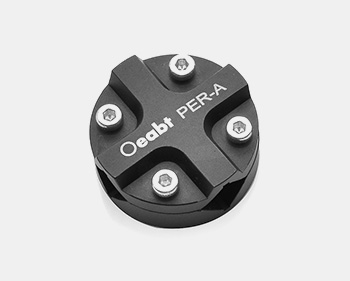

型號 |
PER-A |
|
品名 |
籠桿交叉耦合件 |
|
規格 |
?22.9mm*10.1mm |
|
重量 |
7.1g |
|
材質 |
7075鋁合金 |
?產品描述
（1）籠桿交叉耦合件，用于?6mm籠桿裝配30mm和60mm籠式系統。精密加工的構造塊，靈活性高，對準性高。

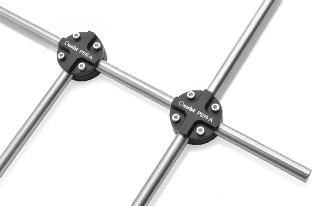

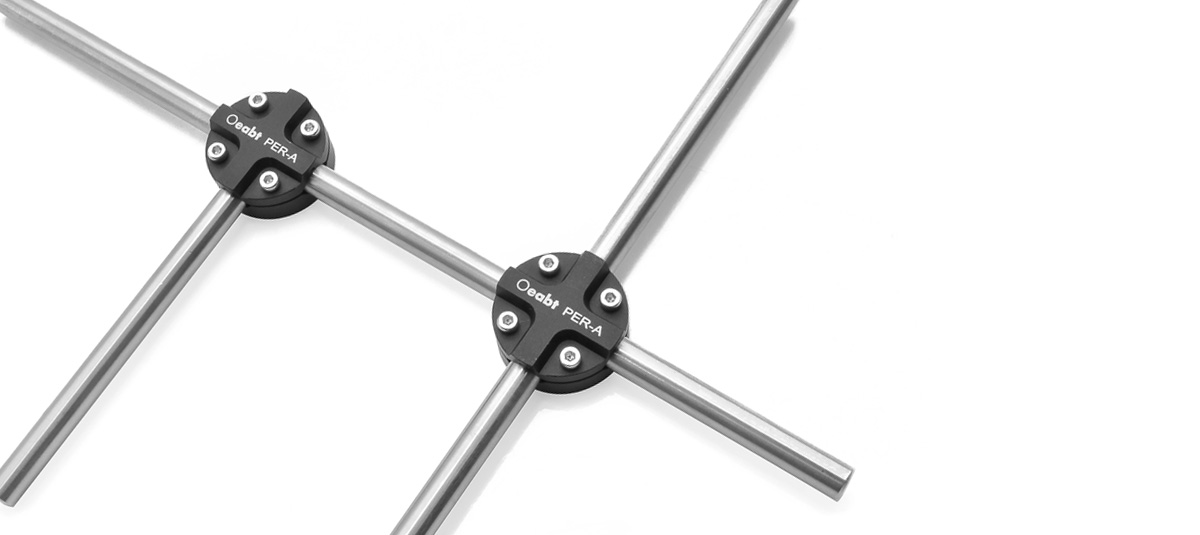

（2）籠桿可不同方位插入孔中，利用附帶的六角扳手將M2螺絲夾住籠桿進行固定，垂直連接多個30mm和60mm籠式結構。

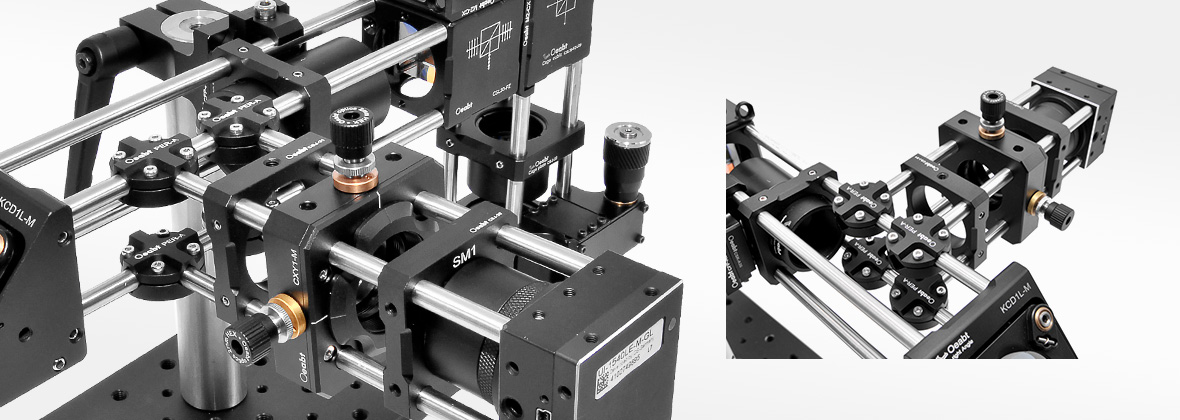

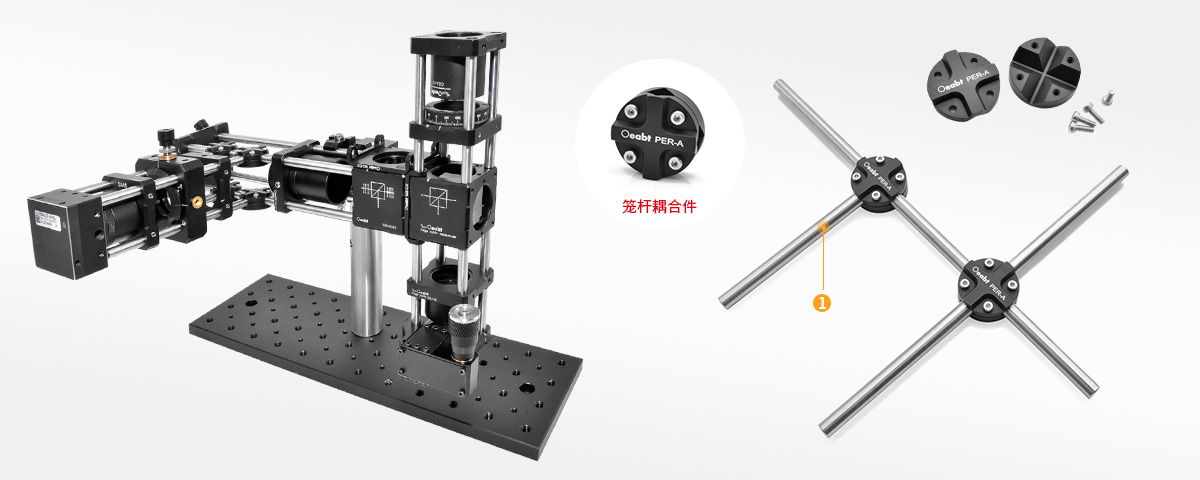

裝配組件構件系列由精密加工的構造塊，靈活性高，對準準確，便于構建大型的光機械系統。用籠式接桿、組件構件可將籠式系統應用于實驗中。

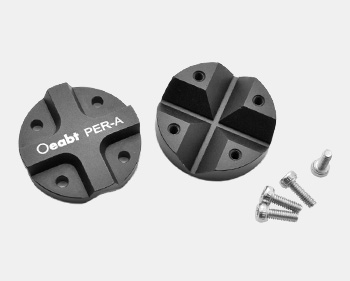

? 支桿交叉耦合件，下上兩片利用六角螺絲夾持籠桿的方式固定；
? 兼容30mm和60mm籠式系統；
? 以90°連接PCM-S系列籠桿；
? 方便對籠式裝置連接多個籠式結構；

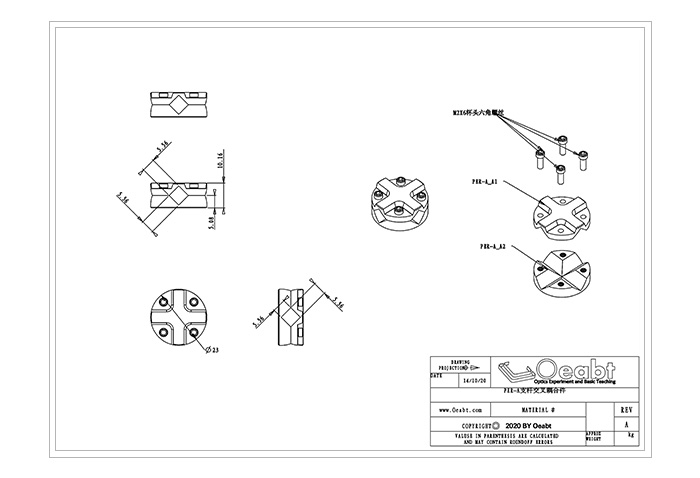

工程圖下載
