參數規格技術說明組裝應用舉例

產品說明

? 反射型是用于減少高能量激光或?qū)挷ㄩL(zhǎng)譜區光量的中性濾光片；

? 透過率被細分為很多種類，可以減少到各種光量；而且，組合數個濾光片可以進行細微地光量調節；

? 由于未透過的光線沒有被玻璃吸收，不必?fù)?dān)心有玻璃高溫破損的危險；

? 激光光束垂直射入濾光片時，濾光片反射的光線會返回到激光光源；這樣的返回光會使激光器的振動變得不穩定。請稍微傾斜濾光片后使用，以防止反射光返回到激光光源；

濾光片種類繁多,其特性也被劃分得很細。熟練利用這些特性,可以提高光學實驗的精度。濾光片的構造簡單，交換方便，準備幾個濾光片，通過更換濾光片可以創造出最佳光學條件。

產品參數	參數信息
材質	K7
鍍膜	鉻
適用波長	400~700nm
平行度	＜1’
面型精度	λ/4
表面質量	40-20
有效直徑	外徑的90%

型號	參數
FND-C1-001 \| ?25.4*1.0mm; 透過率:0.01%; 平均透過率:0.01±0.003%;
FND-C1-01?\| ?25.4*1.0mm; 透過率:0.1%;?平均透過率:0.1±0.01%;
FND-C1-1?\| ?25.4*1.0mm; 透過率:1%;?平均透過率:1±0.3%;
FND-C1-10?\| ?25.4*1.0mm; 透過率:10%;?平均透過率:10±2%;

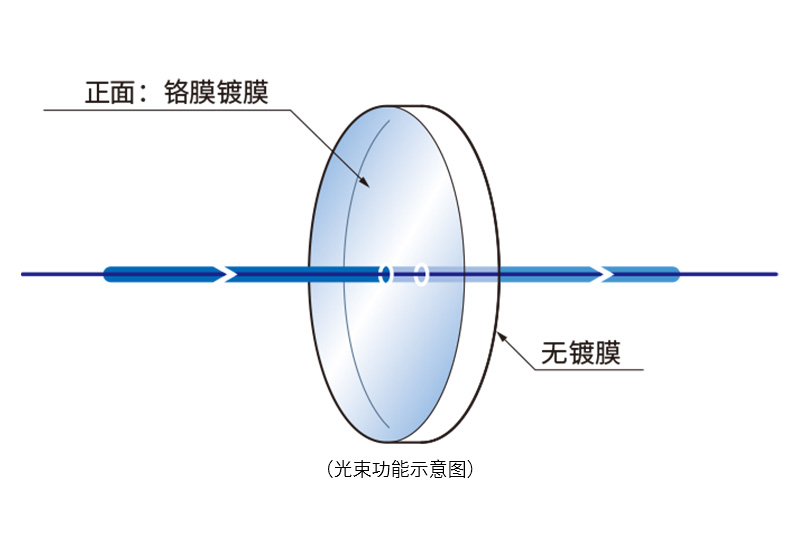

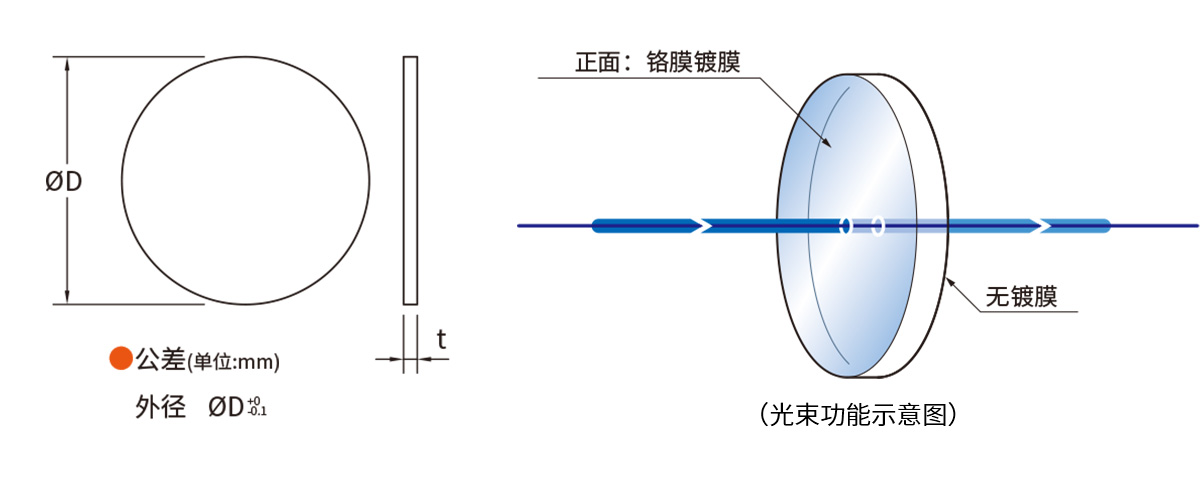

示意圖

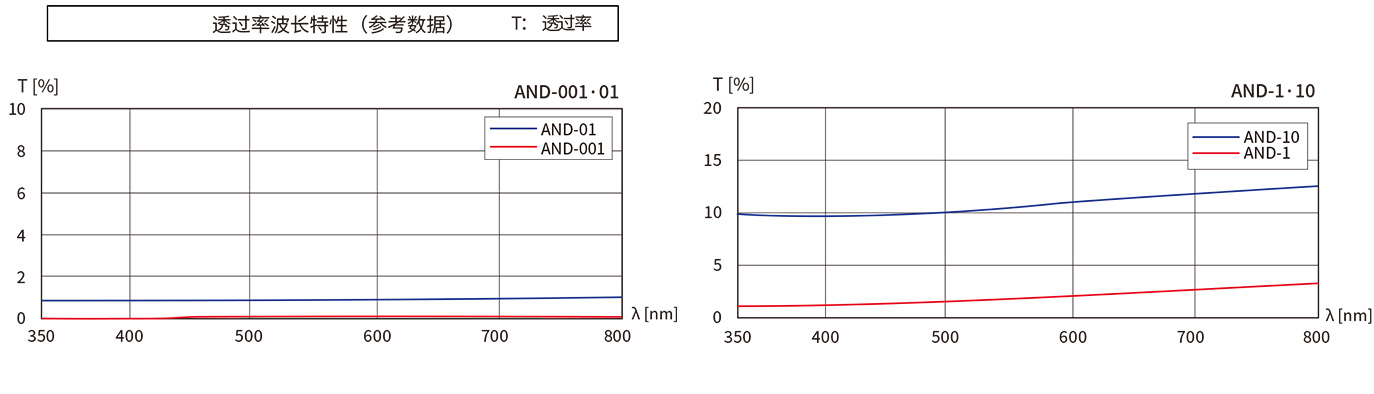

通用參數

?濾光片知識點

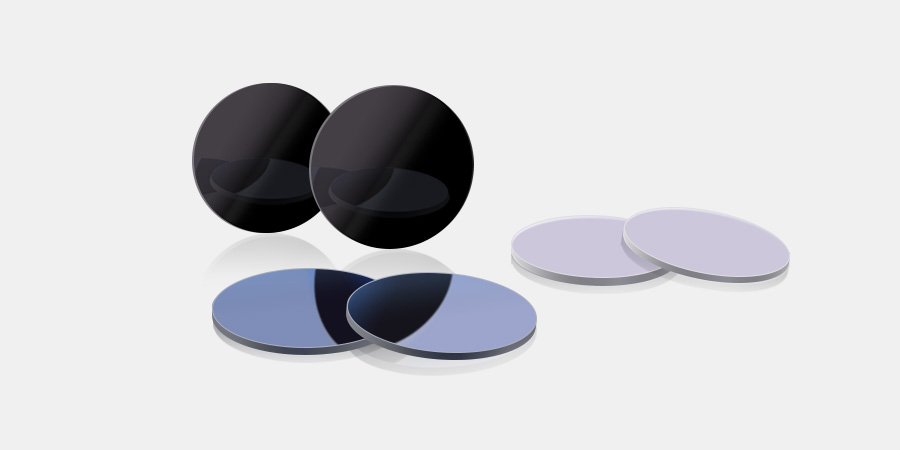

-中性密度濾光片系列

? ? ?? 中性濾光片分為吸收型濾光片和干涉反射型濾光片兩種。濾光片的構造簡單，交換方便，準備幾個濾光片，通過更換濾光片可以創造出最佳光學條件。

? ? ? ?在濾光片一面上鍍金屬膜，使其在從可見光區到近紅外光區的寬波段內保持近似相等的能量透過率。在400nm~700nm波段使用效果最佳。在光學玻璃或石英基底上，鍍不同光密度(OD)膜，包括0.1, 0.3, 0.5, 1.0, 2.0, 3.0等。中性密度濾光片通過光學密度(OD)來阻擋光學能量，光密度(OD)值高，透過率低。反之，光密度(OD)值低，透過率高。

-中性濾光片吸收型和反射型的區別

? ? ???吸收型中性濾光片最大的技術特征就是，這種濾光片的光學玻璃基材含有光學吸收物質，對一些特定波長起到吸收作用。
? ? ? 反射型中性濾光片，采用的是薄膜干涉原理，講一部分光透過，另外一部分光反射掉。是在一定基片上，用真空鍍膜法交替形成具有一定厚度的高折射率或低折射率的金屬-介質-金屬膜，或全介質膜。

-濾光片產品主要按光譜波段、光譜特性、膜層材料、應用特點等方式分類

光譜波段：紫外濾光片、可見濾光片、紅外濾光片；
光譜特性：帶通濾光片、截止濾光片、分光濾光片、中性密度濾光片、反射濾光片；
膜層材料：軟膜濾光片、硬膜濾光片；
（硬膜濾光片不僅指薄膜硬度方面，更重要的是它的激光損傷閾值，所以它廣泛應用于激光系統當中，軟膜濾光片則主要用于生化分析儀當中）
帶通型：選定波段的光通過，通帶以外的光截止。其光學指標主要是中心波長(CWL)、半帶寬FWHM）。分為窄帶和寬帶；
短波通型(又叫低通波）：短于選定波長的光通過，長于該波長的光截止。比如紅外截止濾光片；
長波通型(又叫高通波）：長于選定波長的光通過，短于該波長的光截止，比如紅外透過濾光片；

-中性濾光片吸收型和反射型的區別

-光學鍍膜基本原理

? ? ?? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

（1）反射型是用于減少高能量激光或?qū)挷ㄩL(zhǎng)譜區光量的中性濾光片。和吸收型中性濾光片比照，其特性和波長更沒聯絡，更具光學中性。它不影響光的顏色。有一點要注意的是，一同運用多塊反射型中性濾光片時，在各鏡面之間會發作多重反射。首要應用在工業激光加工及其他儀器設備中。層鉻膜而成的一種光衰減作用，用油鉻膜的厚度操控光量。

（2）多規格可選

部分薄鏡片邊緣有粗糙泛黃部分，因過薄厚度的鏡片磨邊會影響鏡片使用壽命和性能，故沒有磨邊。不妨礙鏡片的正常使用，不屬于質量問題。

-無磨邊鏡片
無磨邊，邊緣有點泛黃，屬正常現象不影響使用，結實耐用。

-磨邊鏡片

邊緣正面和鋒銳的角全部磨掉手感好，結實耐用。

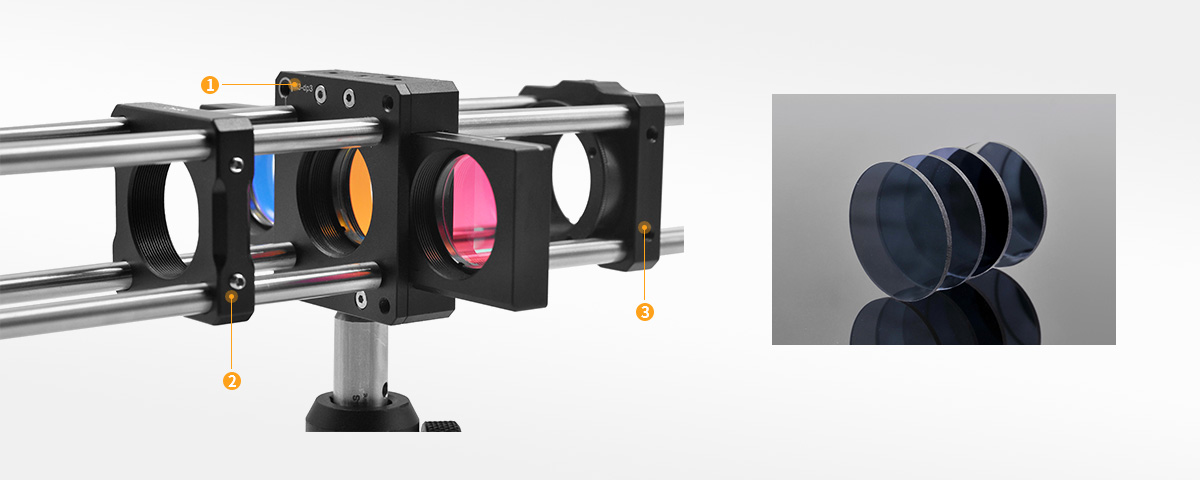

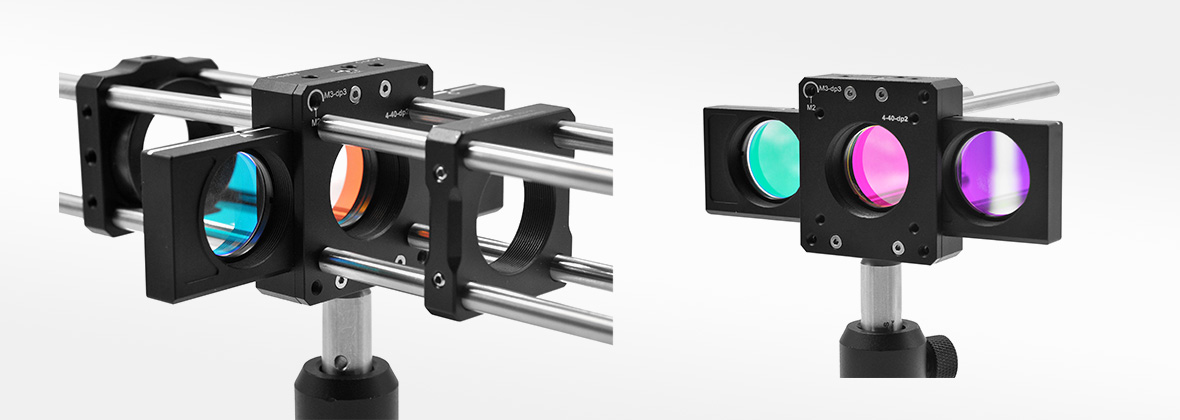

（3）應用示意

???CWO-X 濾光片安裝座點擊購買 >	???CSJ-30 30mm螺紋籠板點擊購買 >
???CRD-25 30mm籠式旋轉安裝架點擊購買 >

? ? ? ?反射型是用于減少高能量激光或?qū)挷ㄩL(zhǎng)譜區光量的中性濾光片。和吸收型中性濾光片比照，其特性和波長更沒聯絡，更具光學中性。它不影響光的顏色。有一點要注意的是，一同運用多塊反射型中性濾光片時，在各鏡面之間會發作多重反射。

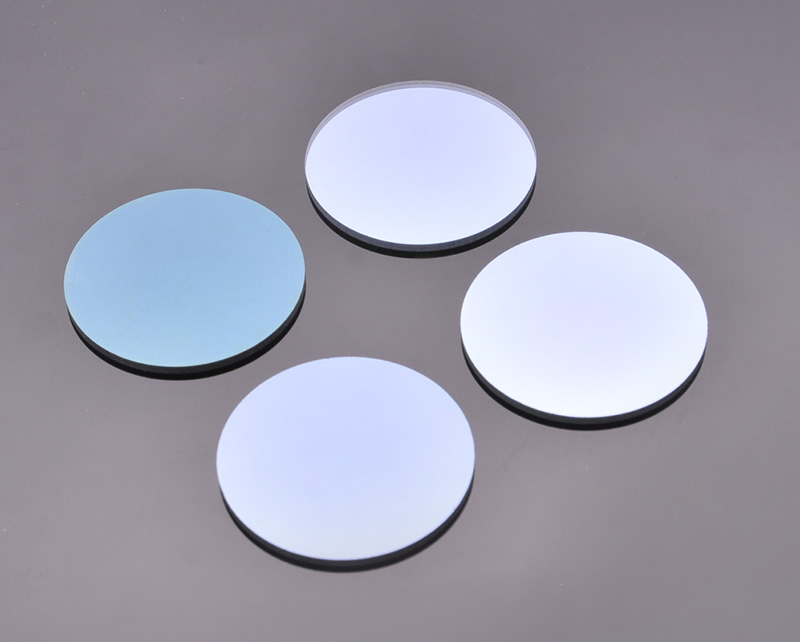

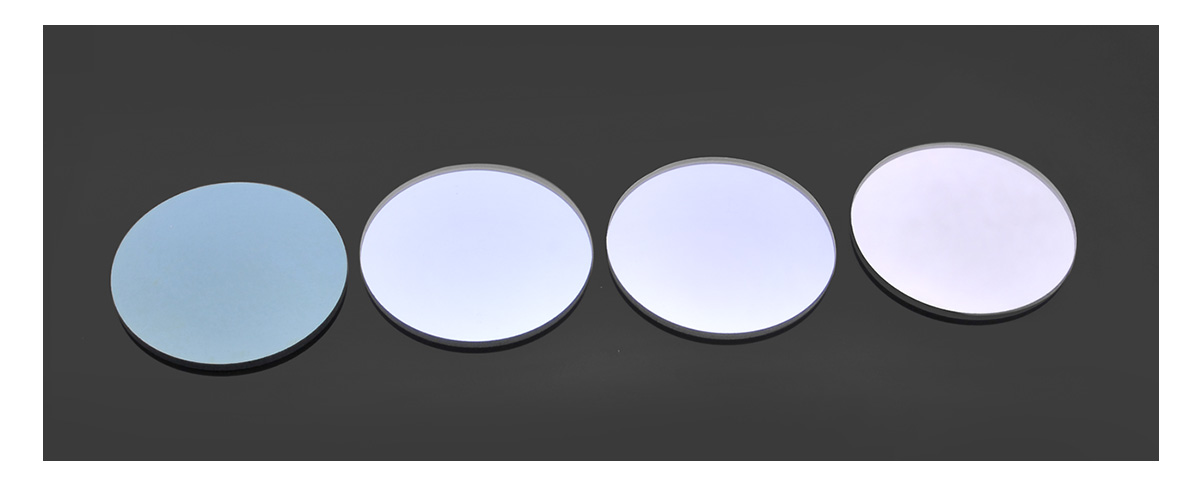

FND系列反射型中性濾光片

? 反射型是用于減少高能量激光或?qū)挷ㄩL(zhǎng)譜區光量的中性濾光片；

? 透過率被細分為很多種類，可以減少到各種光量；而且，組合數個濾光片可以進行細微地光量調節；

? 圓形?1英寸，透過率：“T”；

反射型是用于減少高能量激光或?qū)挷ㄩL(zhǎng)譜區光量的中性濾光片。和吸收型中性濾光片比照，其特性和波長更沒聯絡，更具光學中性。它不影響光的顏色。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FND-C1-001

規格： ?1英寸,T=0.01%

工程圖：點擊下載

對比：

單價：￥120

發貨日期：當天

購物車：

FND-C1-001 反射型中性濾光片

產品描述

?25.4*1.0mm;，透過率:0.01%
型號： FND-C1-01

規格： ?1英寸,T=0.1%

工程圖：點擊下載

對比：

單價：￥120

發貨日期：缺貨勿拍

購物車：

FND-C1-01 反射型中性濾光片

產品描述

?25.4*1.0mm;,透過率:0.1%
型號： FND-C1-1

規格： ?1英寸,T=1%

工程圖：點擊下載

對比：

單價：￥120

發貨日期：缺貨勿拍

購物車：

FND-C1-1 反射型中性濾光片

產品描述

?25.4*1.0mm;,透過率:1%
型號： FND-C1-10

規格： ?1英寸,T=10%

工程圖：點擊下載

對比：

單價：￥120

發貨日期：缺貨勿拍

購物車：

FND-C1-10 反射型中性濾光片

產品描述

?25.4*1.0mm;,透過率:10%

型號	參數
FND-C1-001 \| ?25.4*1.0mm; 透過率:0.01%; 平均透過率:0.01±0.003%;
FND-C1-01?\| ?25.4*1.0mm; 透過率:0.1%;?平均透過率:0.1±0.01%;
FND-C1-1?\| ?25.4*1.0mm; 透過率:1%;?平均透過率:1±0.3%;
FND-C1-10?\| ?25.4*1.0mm; 透過率:10%;?平均透過率:10±2%;
