? 由折射率和色散不同的2個透鏡組成的膠合透鏡；
? 增透膜的波長范圍：400-1100nm ；
? 通過優化透鏡設計，在整個可見光譜區焦距幾乎不變；
? 除色差外，球差也得到了良好地矯正，作為激光的準直透鏡十分合適；
? 除軸上物點的色差外，軸外的慧差或像散也得到了良好地校正。其通常應用到物鏡系統、成像系統、激光測量系統中或激光實驗的準直透鏡使用。

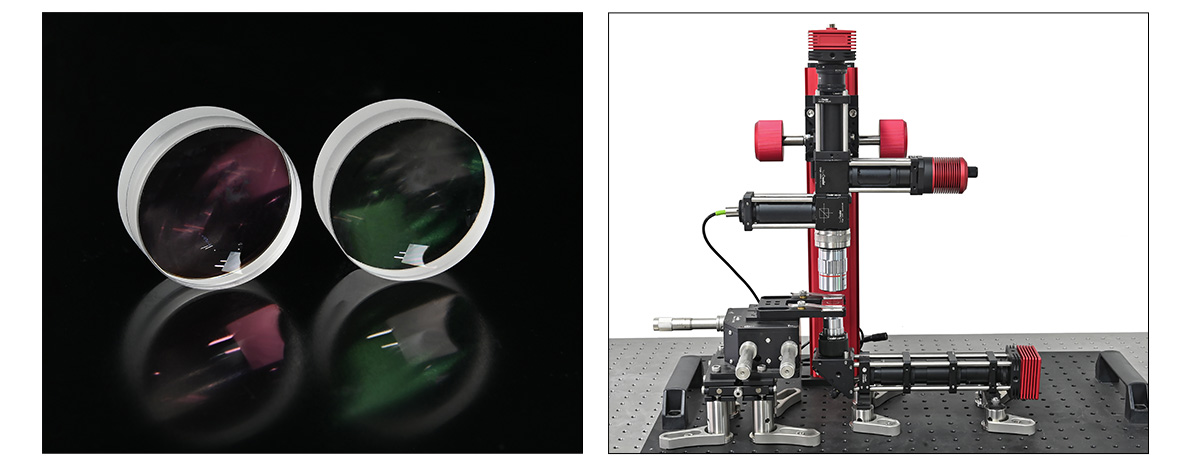

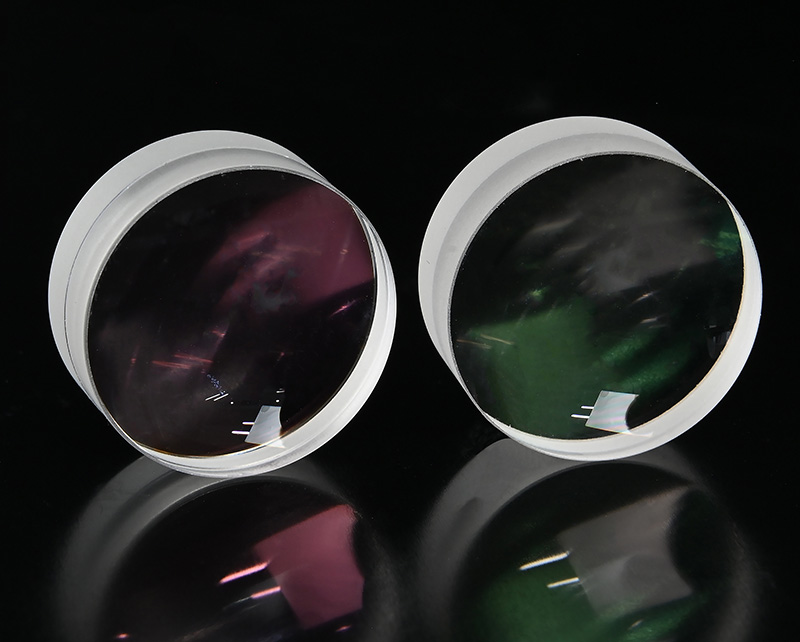

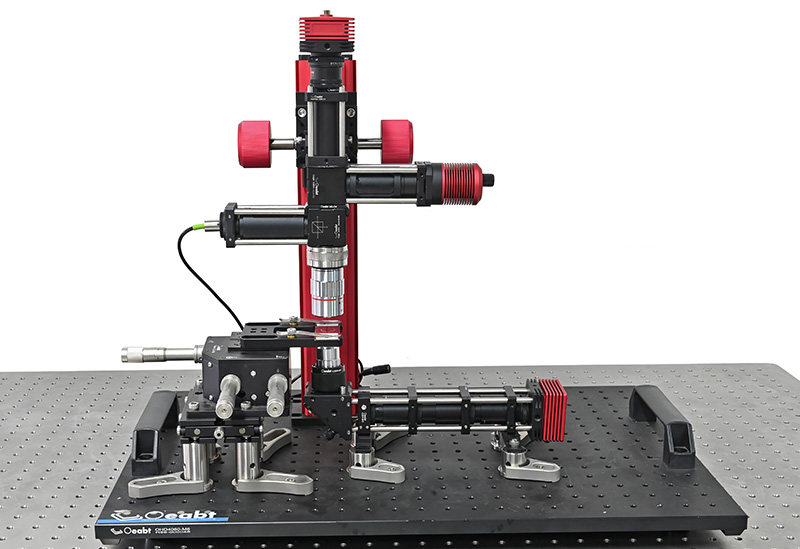

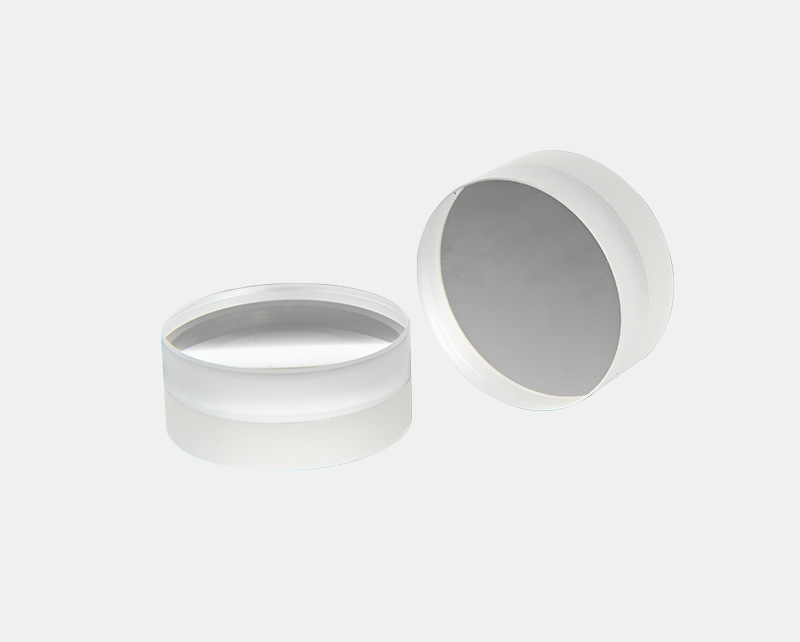

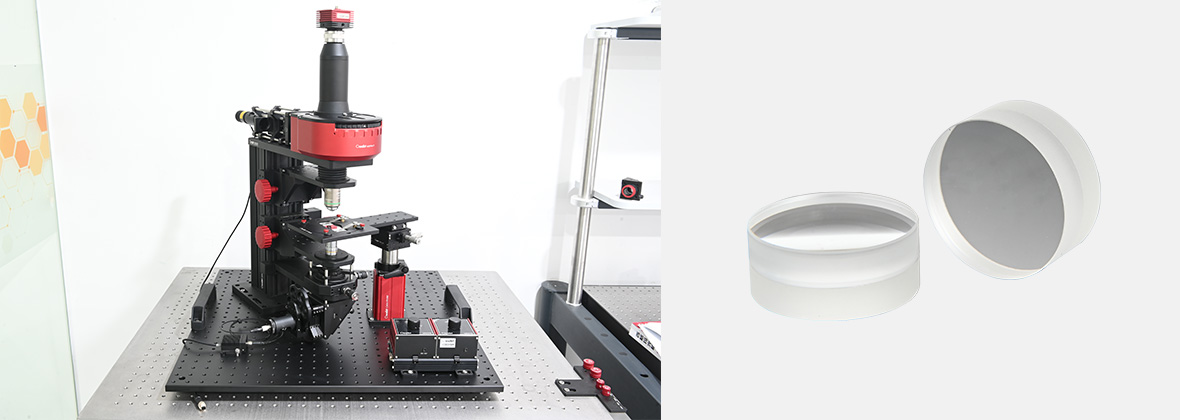

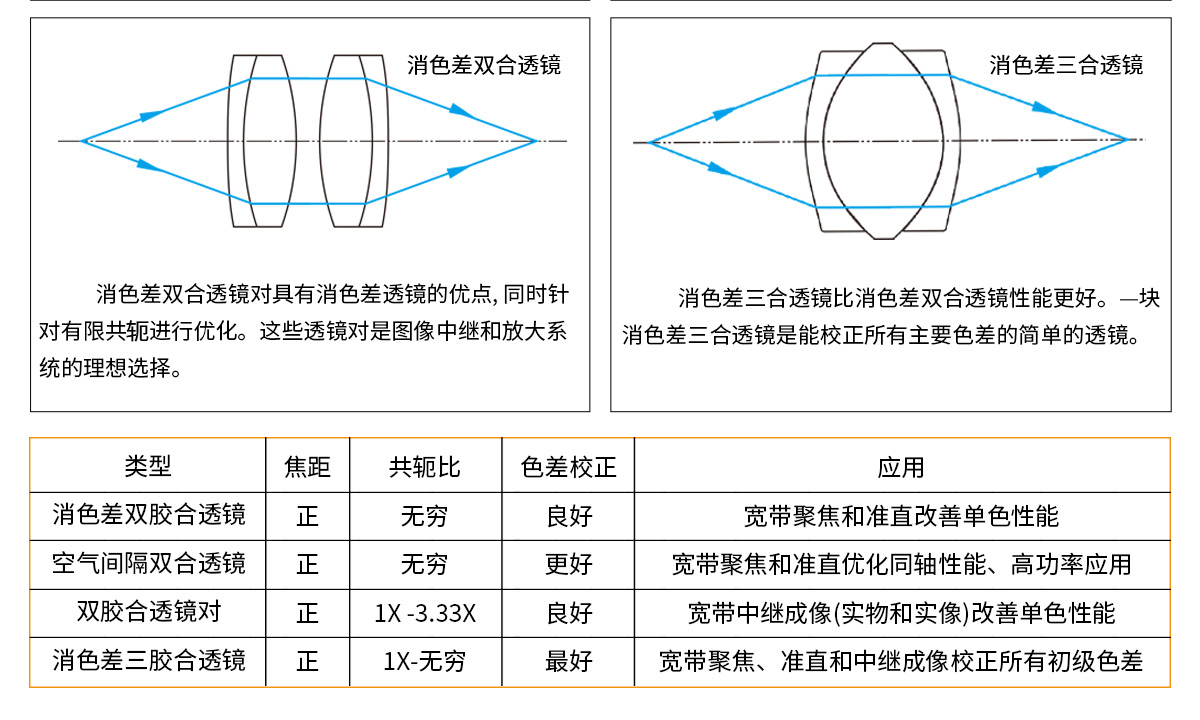

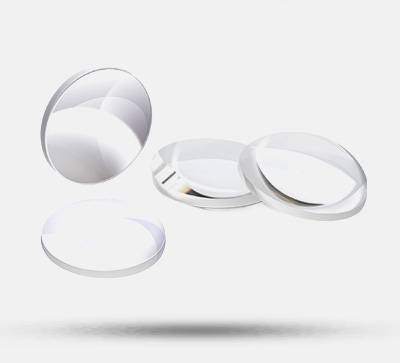

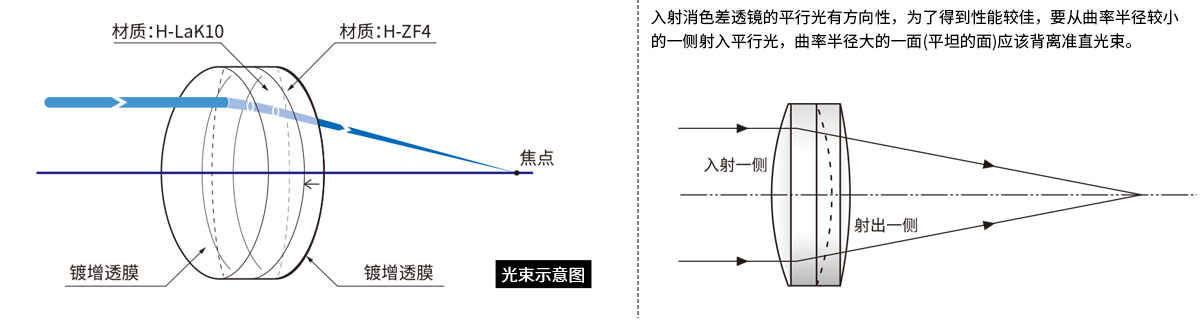

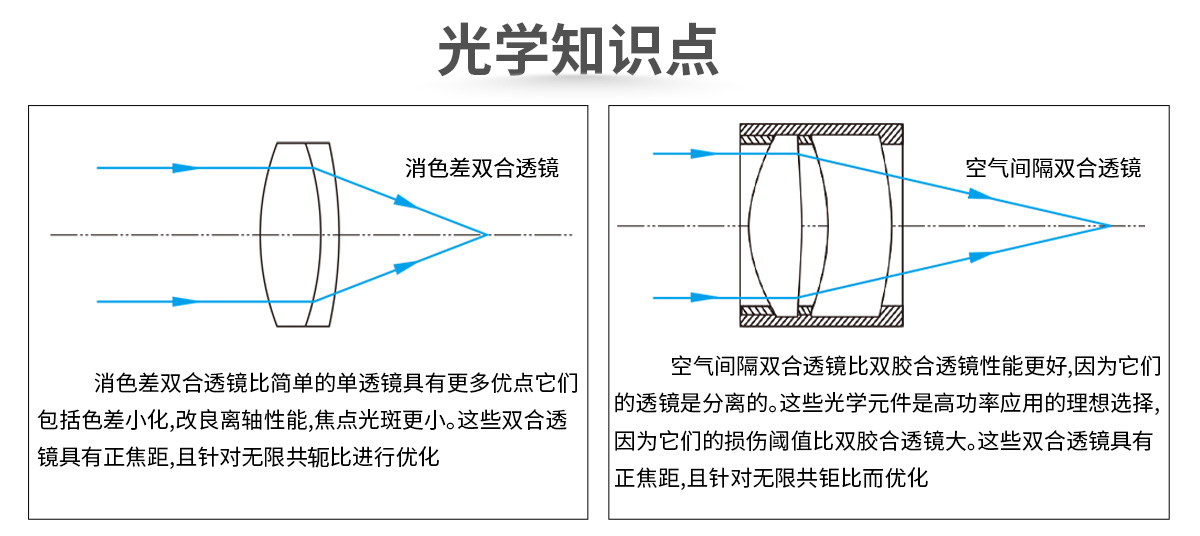

消色差雙膠合透鏡是由折射率和色散不同的2個透鏡組成的膠合透鏡。
|

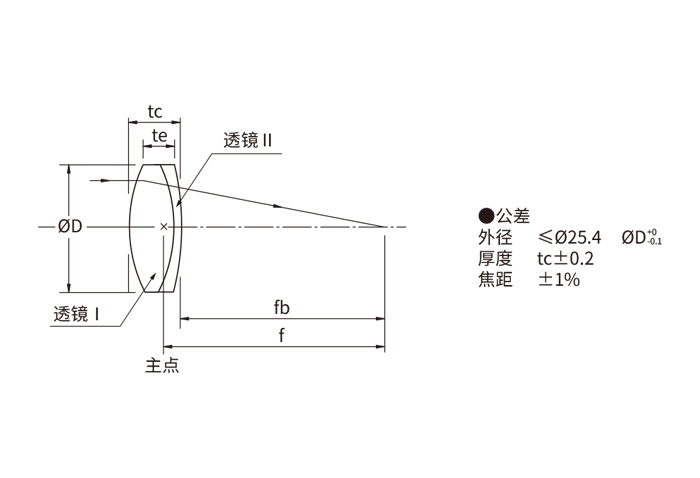

名稱 |
材料 |
半徑 |
中心厚 |
直徑 |
|
|
透鏡Ⅰ |
H-LaK10,651/559 |
92.40（凸） |
48.18（凸） |
8±0.1mm |
25.4±0.1mm |
|
透鏡Ⅱ |
H-ZF4,728/283 |
48.18（凹） |
152.82（凸） |
4±0.1mm |
25.4-0.04mm |
|
膠合鏡 |
? |
? |
? |
12±0.2mm |
25.4-0.04mm ???????????? |
|
型號 |
OAC-I1-100PM |
|
規格 |
?25.4*12.2mm |
|
材料 |
H-LaK10?& H-ZF4 |
|
焦距 |
99.55mm±1% |
|
折射率 |
N＜3,△N＜0.5 @589nm |
|
倒角 |
0.3±0.1mm*45° |
|
表面光潔度 |
20-10 |
|
鍍膜 |
雙面鍍?cè)鐾改ぃ?/span> R(平均)＜1% @400-1100nm；R(絕對)＜2% @420-1100,＜2.5% @400-20nm |
|
重量 |
20.0g |
OAC-I1-100PM 工程圖下載
