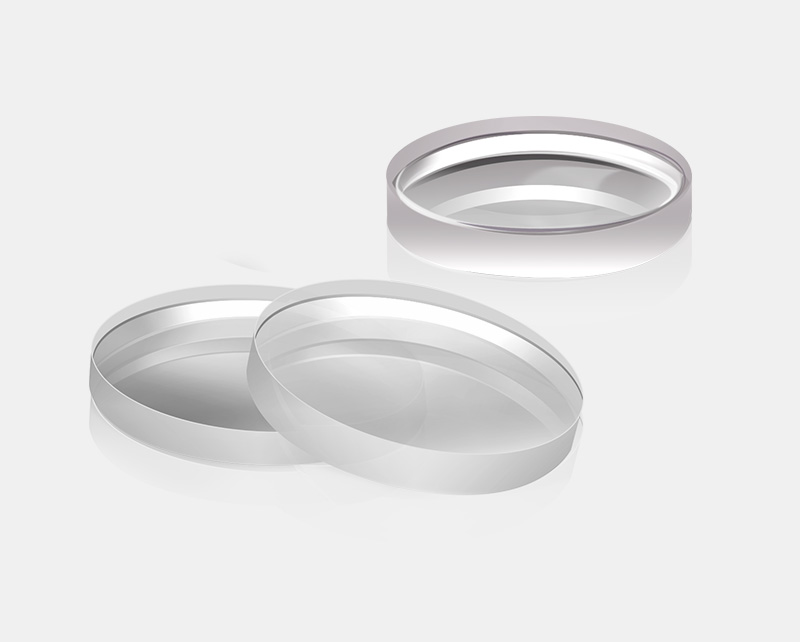

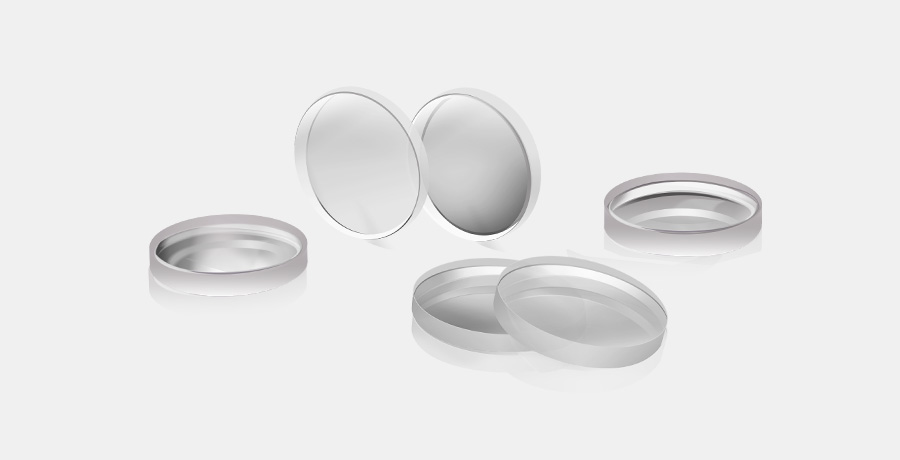

產品說明

? 凹透鏡不能單獨聚集光,也不能成實像。請和凸透鏡組合在一起使用；

? 射入平凹透鏡的光線有方向性。請務必從凹面一側射入平行光；否則球差會變大,光學系統的光學性能可能下降；

? 使用高能量的脈沖激光時，由于凹面的反射光，在光路上聚積成焦點光斑后可能會出現閃光。在使用脈沖激光這種特殊情況時,請從平面一側射入激光；

? 凹面的外側棱線加工有倒角,因此有時邊緣厚度會比設計值小。請將反面的平面一側作為標準面使用；

? 凹透鏡型號“N”表述。無鍍膜款: 型號末尾N; 鍍膜款:型號末尾NM；

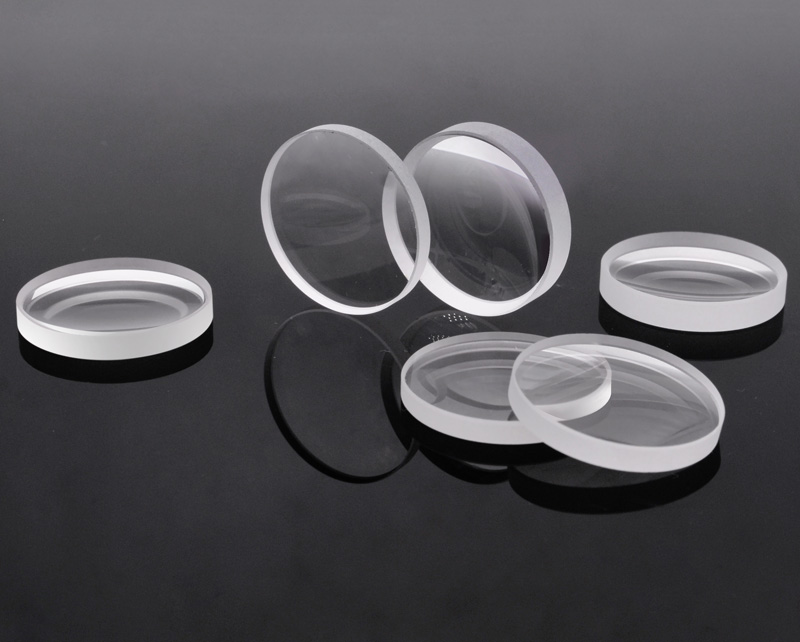

球面透鏡系列包括平凸透鏡、平凹透鏡、雙凸透鏡、雙凹透鏡4種球面透鏡類型可選；

平凹透鏡形狀簡單，形狀簡單，可以擴散準直激光,凹透鏡不能單獨聚集光,也不能成實像；和凸透鏡組合在一起，可以用于擴大光束直徑，擴大照明光的照明面積。

	無鍍膜款	鍍膜款
材質	BK7
直徑	?1英寸(25.4mm)
折射率	n_e=1.519

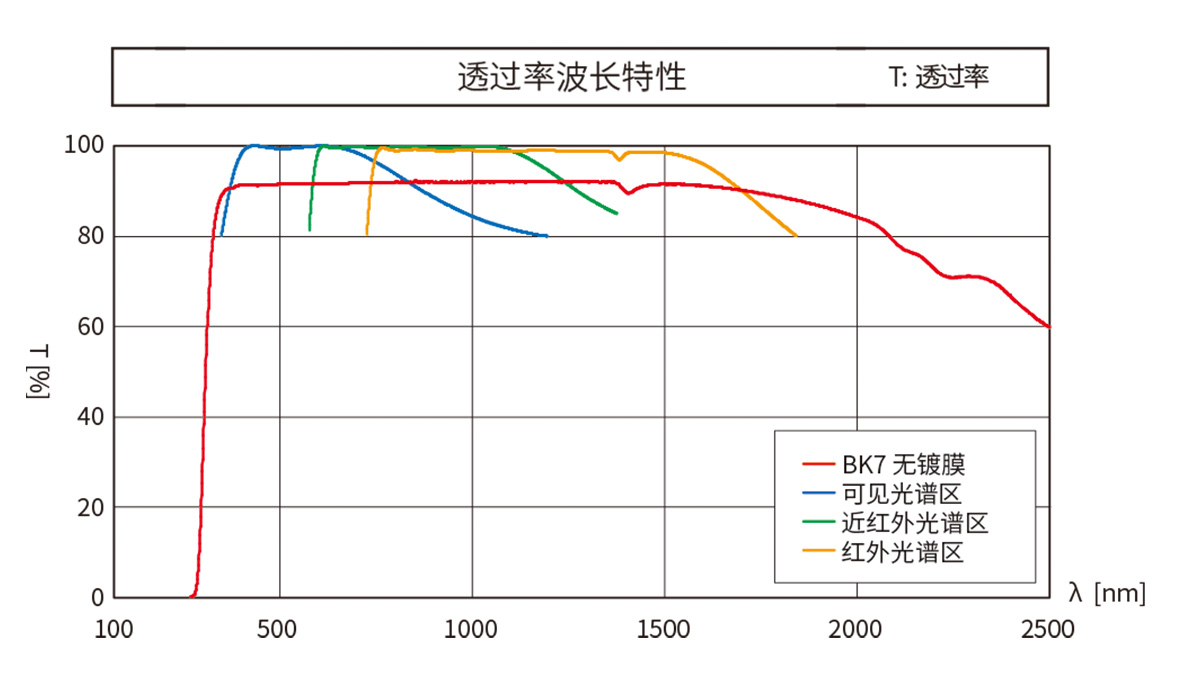

波長	200～2000nm	400-700nm
透過率	80%-85%	90%
有效口徑	90%	80%
表面質量	40-60	20-40

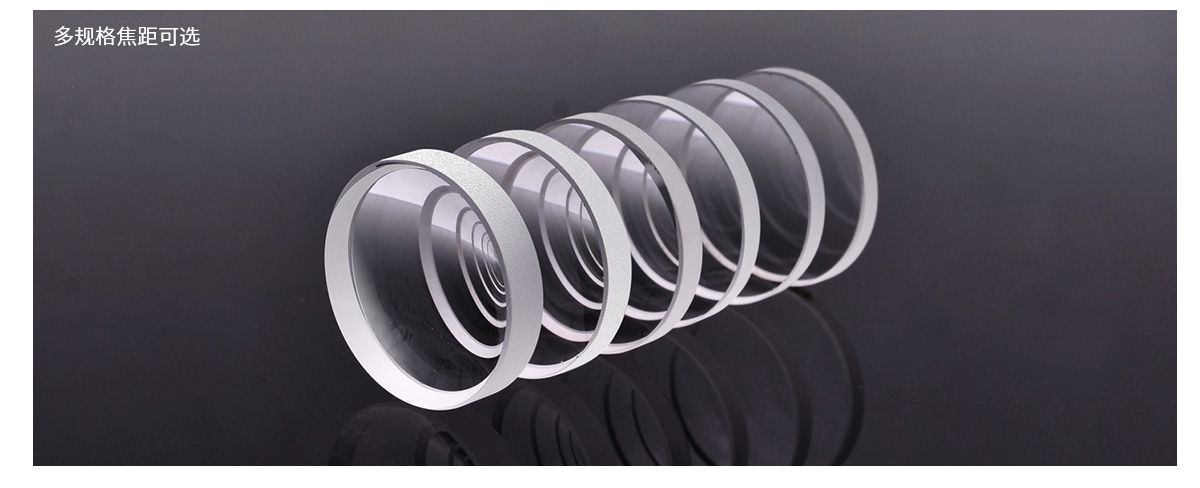

型號	參數
OLB-I1-30N(M) \|?f-30; te8.6; tc2.0; fb-31.3; '＜1
OLB-I1-50N(M) \|?f-50; te5.3; tc2.0;?fb-51.3;?'＜1
OLB-I1-70N(M) \|?f-70; te4.3; tc2.0;?fb-51.3;?'＜1
OLB-I1-100N(M) \|?f-100; te3.6; tc2.0;?fb-101.3;?'＜1
OLB-I1-150N(M) \|?f-150; te3.6; tc2.0;?fb- 151.3;?'＜1
OLB-I1-200N(M) \|?f-200; te2.8; tc2.0;?fb- 151.3;?'＜1
?*外徑:OD；焦距:f；邊緣厚度:te；中心厚度:tc；后焦距:fb；偏心:'；單位:mm；

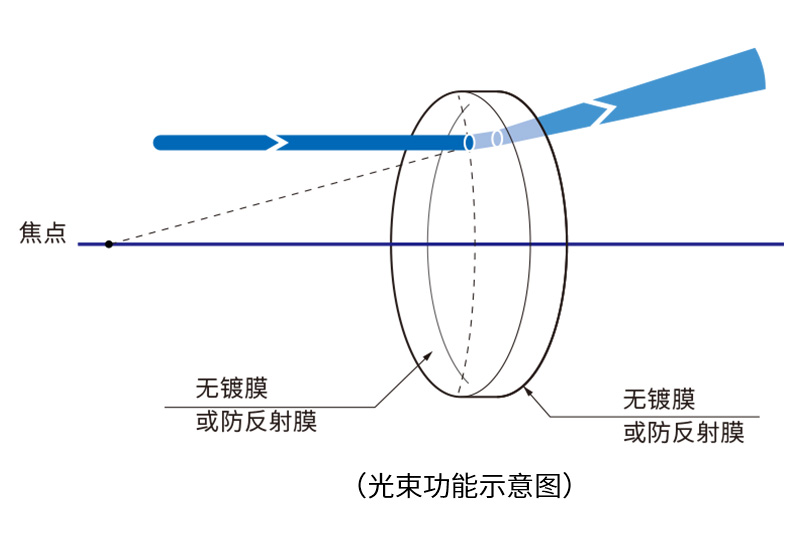

示意圖

通用參數

?透鏡知識點

-球面透鏡系列

? ? ?? 透鏡是用透明物質制成的表面為球面一部分的光學元件。透鏡是根據光的折射規律制成的。透鏡是折射鏡 , 其折射面是兩個球面（球面一部分)，或一個球面（球面一部分)一個平面的透明體。它所成的像有實像也有虛像。單透鏡一般可以分為兩大類:凸透鏡和凹透鏡。

? ? ??凸透鏡:中間厚，邊緣薄，有雙凸、平凸、凹凸（彎月）三種;
? ?? ?凹透鏡:中間薄，邊緣厚，有雙凹、平凹、凹凸（彎月）三種。
? ? ? 凸透鏡成像規律是指物體放在焦點之外，在凸透鏡另一側成倒立的實像，實像有縮小、等大、放大三種。物距越小，像距越大，實像越大。物體放在焦點之內，在凸透鏡同一側成正立放大的虛像。物距越小，像距越小，虛像越小。在光學中，由實際光線匯聚成的像，稱為實像，能用光屏呈接；反之，則稱為虛像，只能由眼睛感覺。實像和虛像的區分方法:實像都是倒立的，而虛像都是正立的。"所謂“正立”和“倒立”，當然是相對于原物體而言。
凹透鏡亦稱為負球透鏡，鏡片的中央薄，周邊厚，呈凹形，所以又叫凹透鏡。凹透鏡對光有發散作用。平行光線通過凹球面透鏡發生偏折后，光線發散，成為發散光線，不可能形成實性焦點，沿著散開光線的反向延長線，在投射光線的同一側交于F點，形成的是一虛焦點。

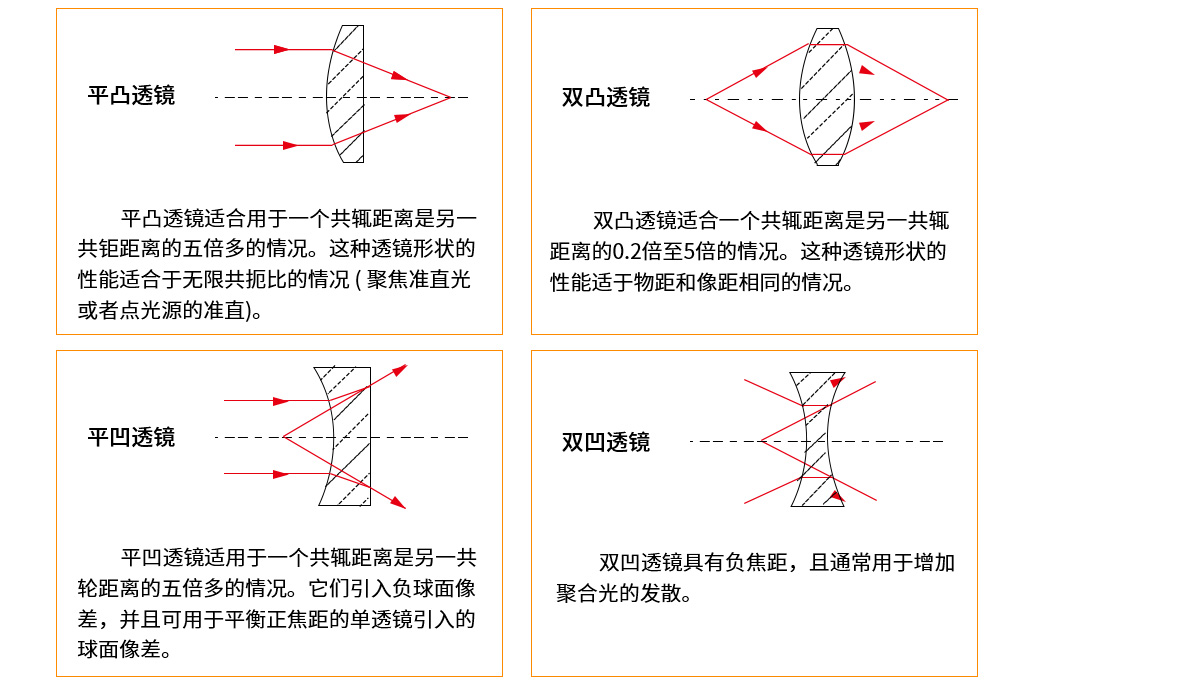

*平凸透鏡適合用于一個共輒距離是另一共鉅距離的五倍多的情況。這種透鏡形狀的性能適合于無限共扼比的情況 ( 聚焦準直光或者點光源的準直)。

*雙凸透鏡適合一個共輒距離是另一共輒距離的0.2倍至5倍的情況。這種透鏡形狀的性能適于物距和像距相同的情況。

*平凹透鏡適用于一個共輒距離是另一共輪距離的五倍多的情況。它們引入負球面像差，并且可用于平衡正焦距的單透鏡引入的球面像差。

*雙凹透鏡具有負焦距，且通常用于增加聚合光的發散。

這些透鏡每一種都適用于不同的應用。平凸透鏡和雙凸透鏡是正透鏡（即，它們有正焦距），它們將準直光聚焦到一焦點，而平凹透鏡和雙凹透鏡是負透鏡，它們可使準直光發散。每個單透鏡的形狀都對某一共輒比使像差更小化，共輪比定義為物距與像距（它們稱為共輒距離）之比。

類型		用途
聚光成像	光束聚光	平凸透鏡
	光束準直	平凸透鏡
	照明	雙凸透鏡/平凸透鏡
	成像(顯微鏡)	雙凸透鏡/平凸透鏡
光束整形	光束放大	平凸透鏡+平凹透鏡
	線光	平凸透鏡+柱面透鏡
	不規則光束	柱面透鏡

-光學鍍膜基本原理

? ? ?? 光學薄膜技術一般用來控制基板對入射光束的反射率和透過率, 鍍膜是用物理或化學的方法在材料表面鍍上一層透明的電解質膜, 或鍍一層金屬膜。目的是改變材料表面的反射和透射特性，以滿足不同的需要。為了消除光學零件表面的反射損失, 提高成像質量，涂鍍一層或多層透明介質膜, 稱為增透膜或減反射膜。隨著激光技術的發展，對膜層的反射率和透過率有不同的要求，促進了多層高反射膜和寬帶增透膜的發展。為各種應用需要, 利用高反射膜制造偏振反光膜、彩色分光膜、冷光膜和干涉濾光片等。??
光學元件表面鍍膜后，光在膜層層上多次反射和透射，形成多光束干涉, 控制膜層的折射率和厚度，可以得到不同的強度分布，這是干涉鍍膜的基本原理。

（1）平凹透鏡形狀簡單，形狀簡單，可以擴散準直激光,凹透鏡不能單獨聚集光,也不能成實像;
和凸透鏡組合在一起，可以用于擴大光束直徑，擴大照明光的照明面積。

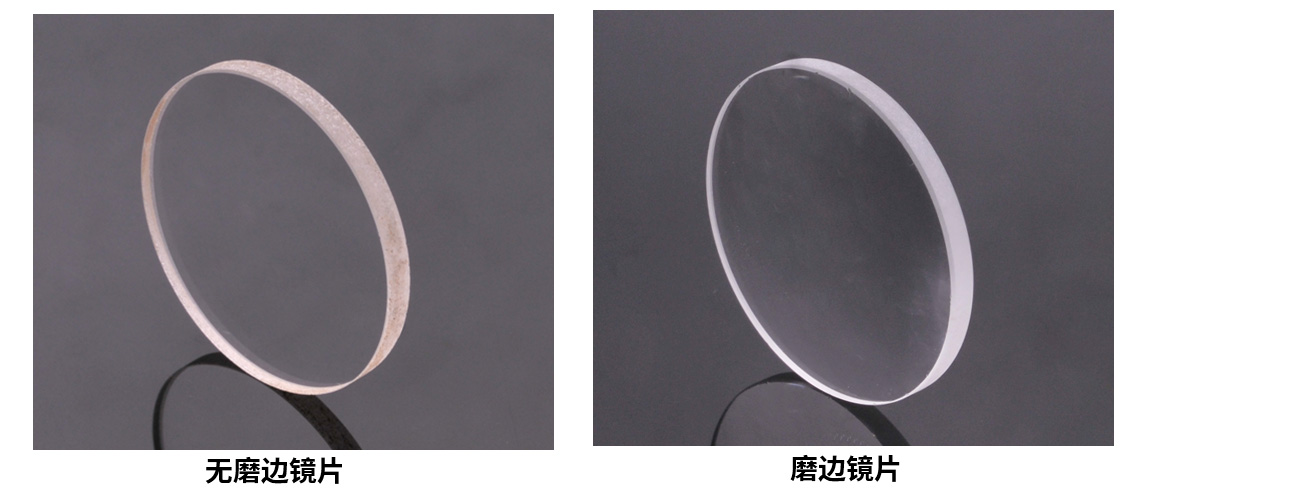

（2）部分薄透鏡邊緣有泛黃部分，因過薄厚度的鏡片磨邊會影響鏡片使用壽命和性能，故沒有磨邊。不妨礙鏡片的正常使用，不屬于質量問題。

-無磨邊鏡片
無磨邊，邊緣有點泛黃，屬正常現象不影響使用，結實耐用。
-磨邊鏡片
邊緣正面和鋒銳的角全部磨掉手感好，結實耐用。

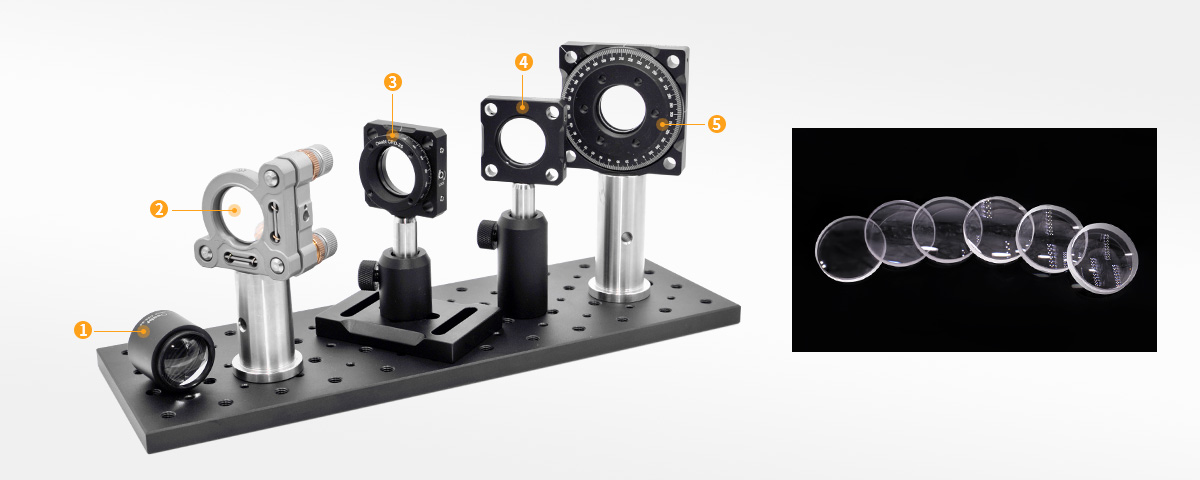

?CSA系列 ?1英寸透鏡套筒點擊購買 >	?OST-K100 標準三軸可調鏡架點擊購買 >
?CRD-25 籠式旋轉安裝架點擊購買 >	?CSJ-30 30mm螺紋籠板點擊購買 >
?RK100-A 旋轉鏡架/360度分度臺 點擊購買 >

球面透鏡系列包括平凸透鏡、平凹透鏡、雙凸透鏡、雙凹透鏡4種球面透鏡類型可選；

平凹透鏡形狀簡單，形狀簡單，可以擴散準直激光,凹透鏡不能單獨聚集光,也不能成實像;和凸透鏡組合在一起，可以用于擴大光束直徑，擴大照明光的照明面積。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OLB-I1-30NM

規格： f:-30mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-30NM 平凹透鏡【鍍膜】

產品描述

焦距f:-30mm；
邊緣厚度te:8.6mm；
中心厚度tc:2.0mm；
后焦距fb:-31.3mm；
偏心':＜3；
型號： OLB-I1-50NM

規格： f:-50mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-50NM 平凹透鏡【鍍膜】

產品描述

焦距f:-50mm；
邊緣厚度te:5.3mm；
中心厚度tc:2.0mm；
后焦距fb:-51.3mm；
偏心':＜3；
型號： OLB-I1-70NM

規格： f:-70mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-70NM 平凹透鏡【鍍膜】

產品描述

焦距f:-70mm；
邊緣厚度te:4.3mm；
中心厚度tc:2.0mm；
后焦距fb:-71.3mm；
偏心':＜3；
型號： OLB-I1-100NM

規格： f:-100mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-100NM 平凹透鏡【鍍膜】

產品描述

焦距f:-100mm；
邊緣厚度te:3.6mm；
中心厚度tc:2.0mm；
后焦距fb:-101.3mm；
偏心':＜3；
型號： OLB-I1-150NM

規格： f:-150mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-150NM 平凹透鏡【鍍膜】

產品描述

焦距f:-150mm；
邊緣厚度te:3.0mm；
中心厚度tc:2.0mm；
后焦距fb:-151.3mm；
偏心':＜3；
型號： OLB-I1-200NM

規格： f:-200mm

工程圖：點擊下載

對比：

單價：￥142

發貨日期：當天

購物車：

OLB-I1-200NM 平凹透鏡【鍍膜】

產品描述

焦距f:-200mm；
邊緣厚度te:2.8mm；
中心厚度tc:2.0mm；
后焦距fb:-201.3mm；
偏心':＜3；

型號	參數
OLB-I1-30N(M) \|?f-30; te8.6; tc2.0; fb-31.3; '＜1
OLB-I1-50N(M) \|?f-50; te5.3; tc2.0;?fb-51.3;?'＜1
OLB-I1-70N(M) \|?f-70; te4.3; tc2.0;?fb-51.3;?'＜1
OLB-I1-100N(M) \|?f-100; te3.6; tc2.0;?fb-101.3;?'＜1
OLB-I1-150N(M) \|?f-150; te3.6; tc2.0;?fb- 151.3;?'＜1
OLB-I1-200N(M) \|?f-200; te2.8; tc2.0;?fb- 151.3;?'＜1
?*外徑:OD；焦距:f；邊緣厚度:te；中心厚度:tc；后焦距:fb；偏心:'；單位:mm；
