? 與CSL60-M2籠式立方體兼容，允許SM2螺紋組件連接在立方體的頂面或底面；
? 搭配SM螺紋轉接組件，可實現SM2轉SM1螺紋套管轉換；
? 搭配籠式防塵蓋，可提供避光的環境；
? 轉換蓋板上有用于籠式支桿的?6mm通孔；
? 側面的3mm緊固螺絲，可鎖定籠桿固定位置；
? 帶SM2(2.035" -40)內螺紋；
? 兼容60mm籠式系統；

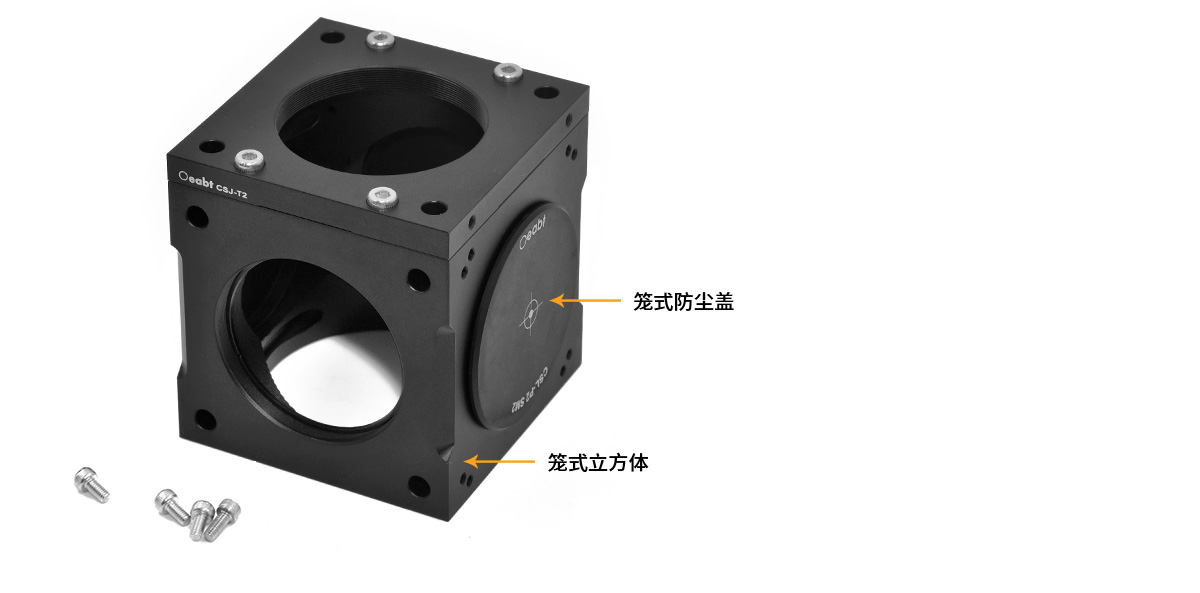

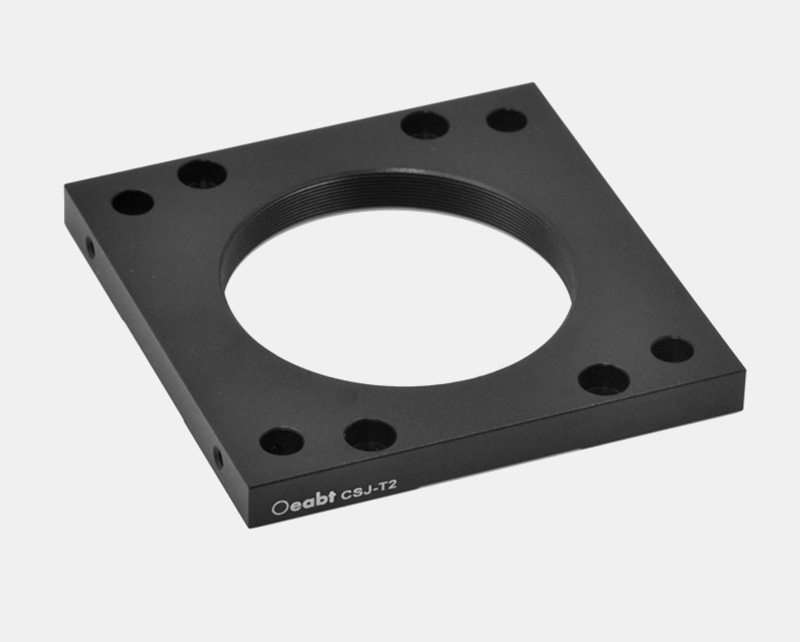

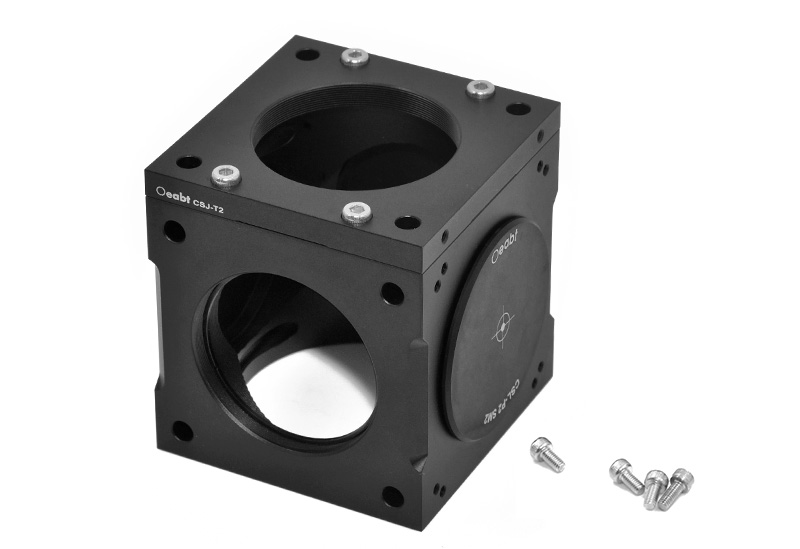

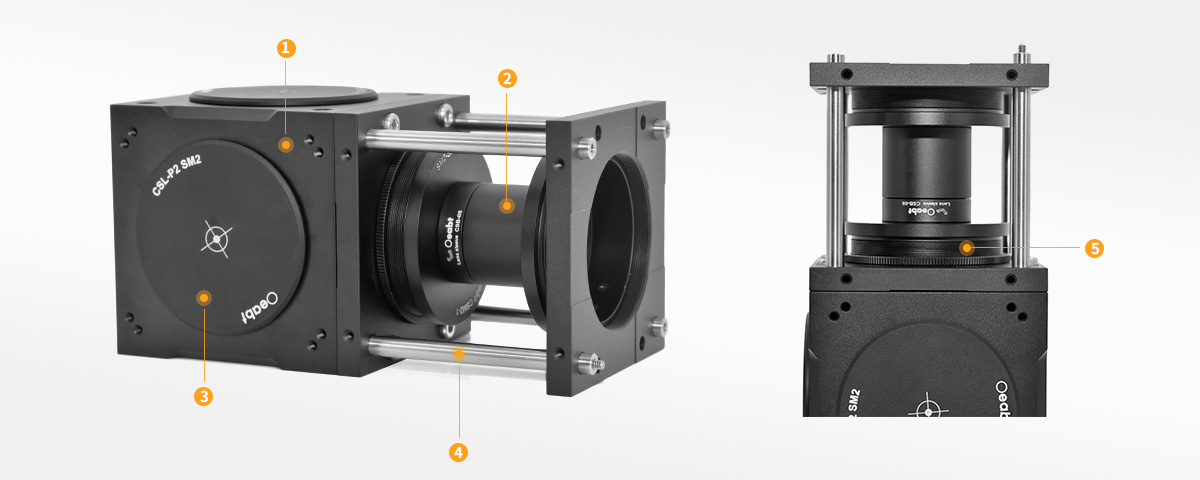

（1）是一個SM2螺紋籠式立方體蓋板，搭配CSL60-M2籠式立方體使用，通過4個M4帽頭螺絲在立方體外面連接蓋板上的沉頭孔安裝固定；可通過CSL-P2籠式防塵蓋，在立方體內提供避光的環境；

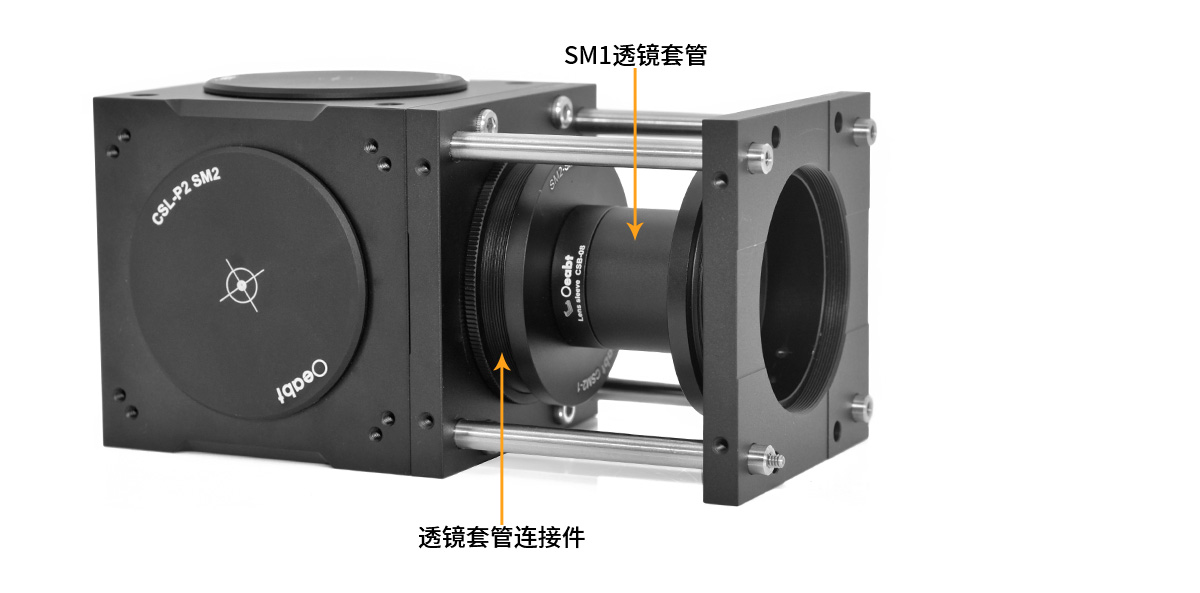

（2）帶SM2（2.035-40）內螺紋；允許SM2螺紋組件連接在立方體的頂面或底面。還可配合CSM2-1套管屏蔽組件提供SM2轉SM1套管轉換；

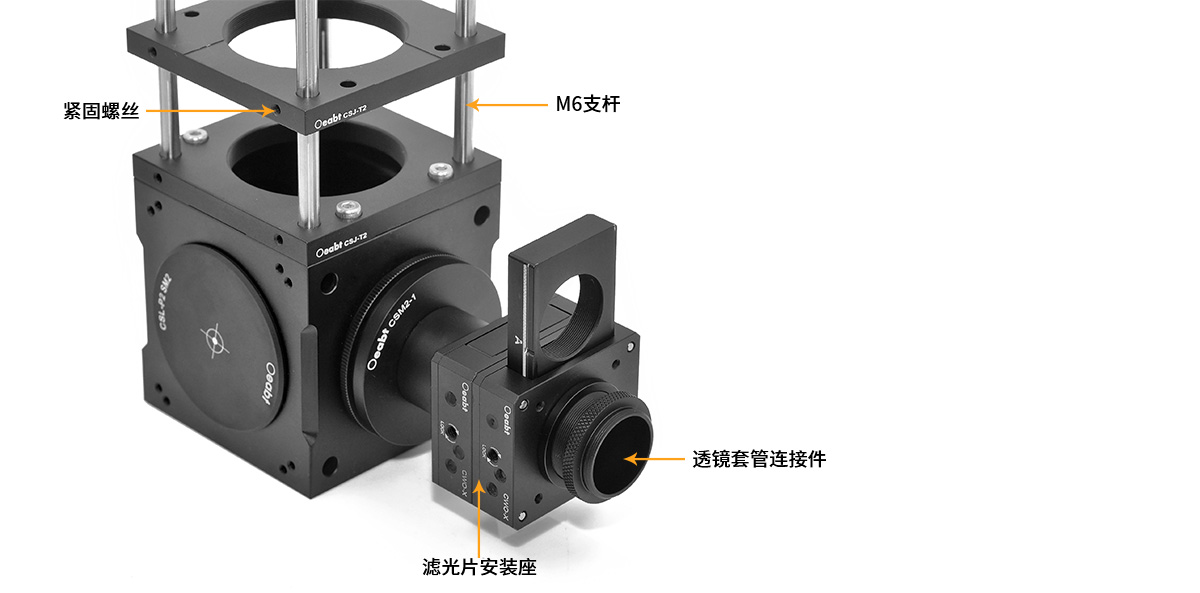

（3）兩個面加工有4個?6mm通孔，用于M6支桿安裝，通孔設計允許端板沿著籠式支桿移動，然后使用附帶的M3緊固螺絲鎖定穩固，將籠式支桿擰在立方體上，與籠式結構相兼容；

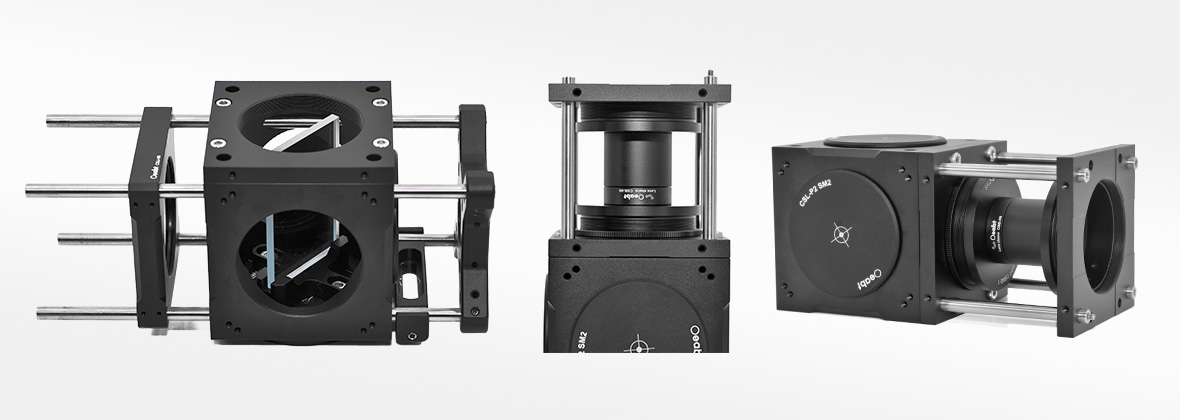

? ? ? ?60mm籠式立方體配件，搭配籠式立方體構建籠式系統，內裝2英寸光學元件的籠式立方體。允許用戶根據預期應用的需要安裝自己的光學器件。?
? 與CSL60-M2籠式立方體兼容，允許SM2螺紋組件連接在立方體的頂面或底面；
? 搭配SM螺紋轉接組件，可實現SM2轉SM1螺紋套管轉換；
? 搭配籠式防塵蓋，可提供避光的環境；
? 轉換蓋板上有用于籠式支桿的?6mm通孔；
? 側面的3mm緊固螺絲，可鎖定籠桿固定位置；
? 帶SM2(2.035" -40)內螺紋；
? 兼容60mm籠式系統；
