參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 可壓持?9.0~?51.5mm范圍內的圓柱形物體；

? 壓臂提供與V型壓塊穩定的3點接觸；

? 每個安裝座附帶1個PRK2-A壓臂；

? 壓塊上開有多處螺孔、沉頭孔，提供多種安裝選擇；

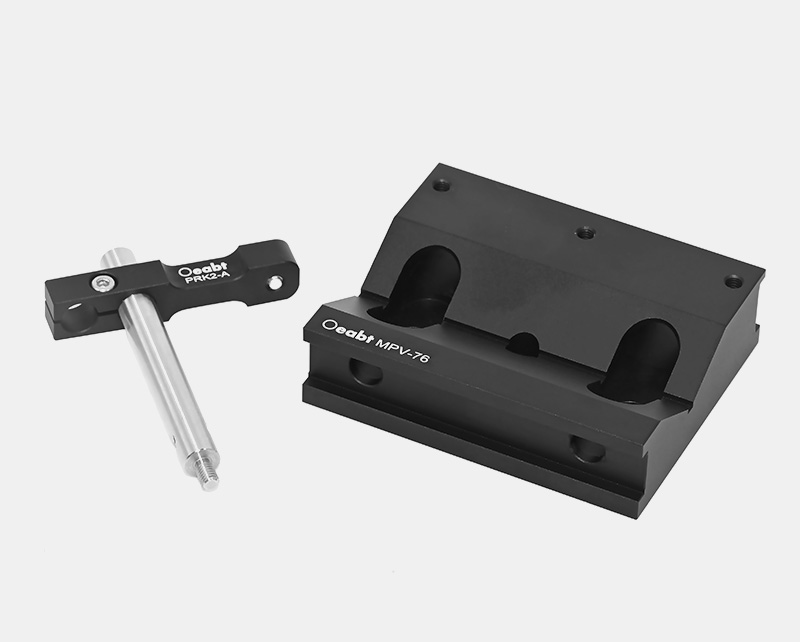

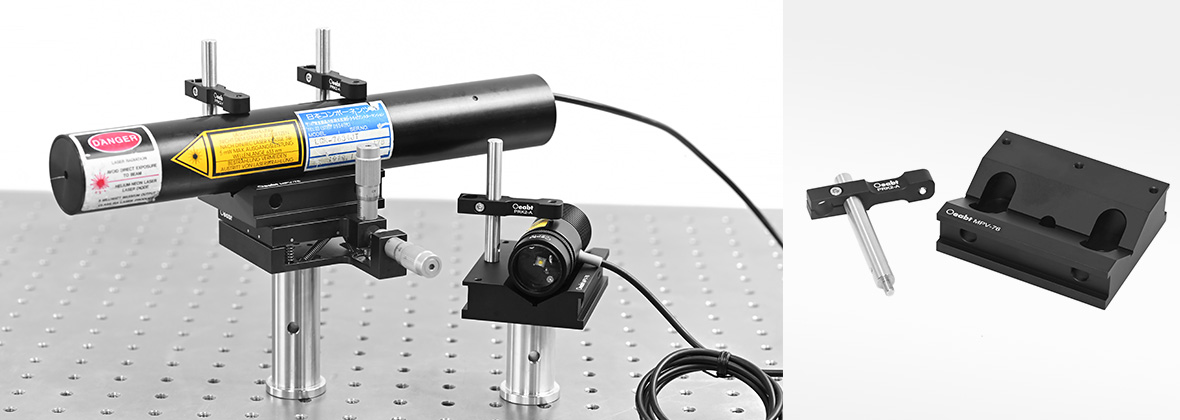

長度76mm的V型壓塊設計用于支持大型圓柱形物體，比如直徑比較大的氦氖激光器，圓柱物體通過附帶的PRK2-A壓臂上的尼龍頭鎖定螺絲加緊。

型號	MPV-76K2	MPV-76	PRK2-A
品名	V型壓塊	V型底座	壓臂
規格	MPV-76 V型壓塊&PRK2-A壓臂	76.262.920.3mm	?8*64.8mm
重量	210.0g	175.5g	34.0g
材質	7075鋁合金

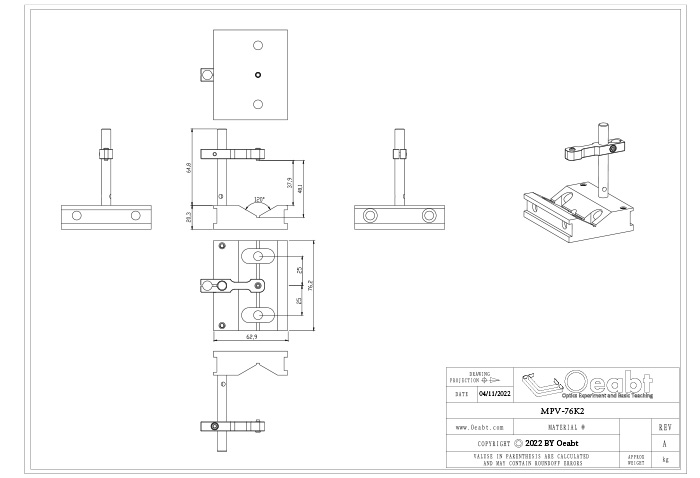

示意圖

通用參數

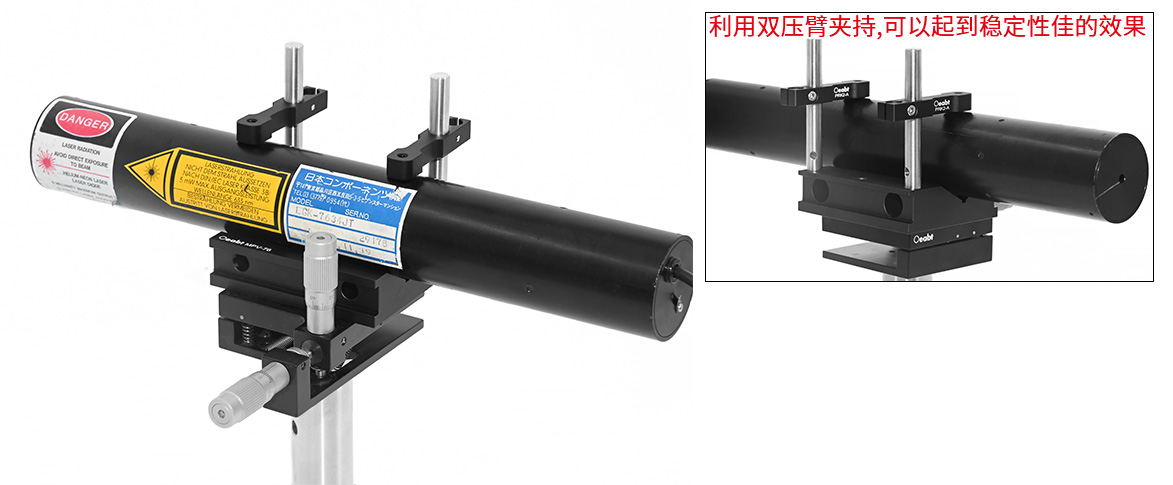

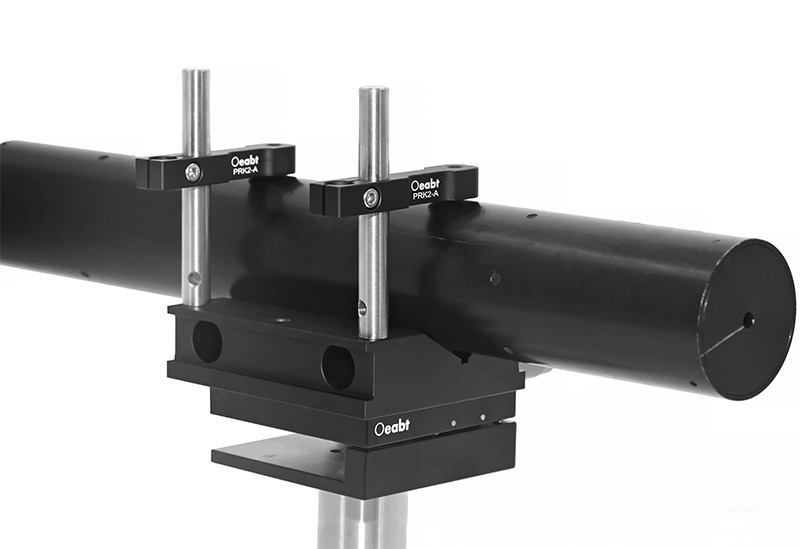

（1）長度76mm的V型壓塊設計用于支持大型圓柱形物體，比如直徑比較大的氦氖激光器，圓柱物體通過附帶的PRK2-A壓臂上的尼龍頭鎖定螺絲加緊。鎖定螺絲可以用2mm六角扳手?jǐn)Q緊。對于額外的壓緊支撐，底部的3個M4螺孔用于安裝額外的壓臂。(每個安裝座包含1個壓臂，需要額外的壓臂可另外購買。)

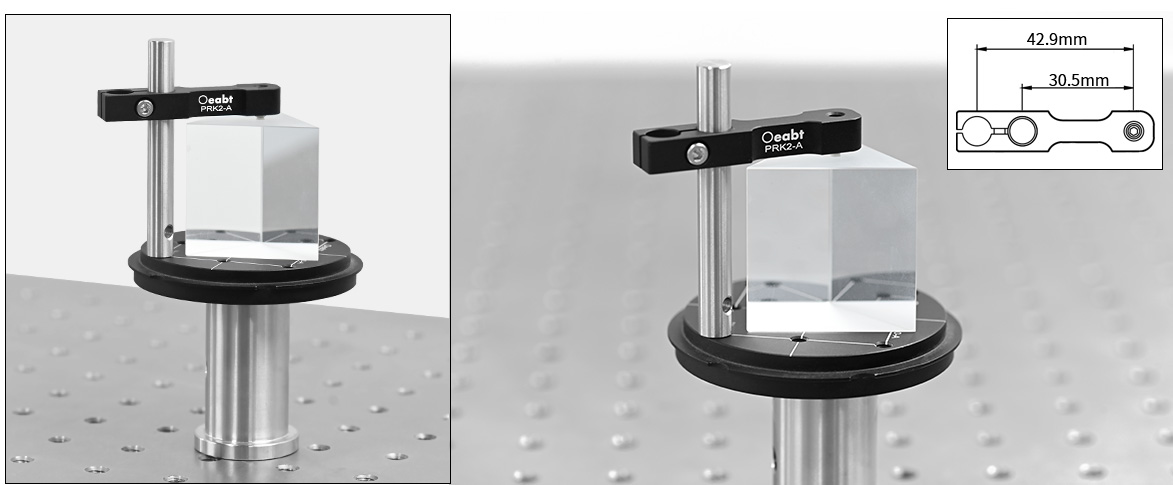

（2）?8mm壓臂使用撓性機制固定在接桿上，通過2.5mm六角扳手鎖定。PRK2-A在單獨使用時，可夾持最高為56.7mm的光學元件，且第一處接桿中心和尼龍頂絲中心的距離30.5mm，第二處為42.9mm。

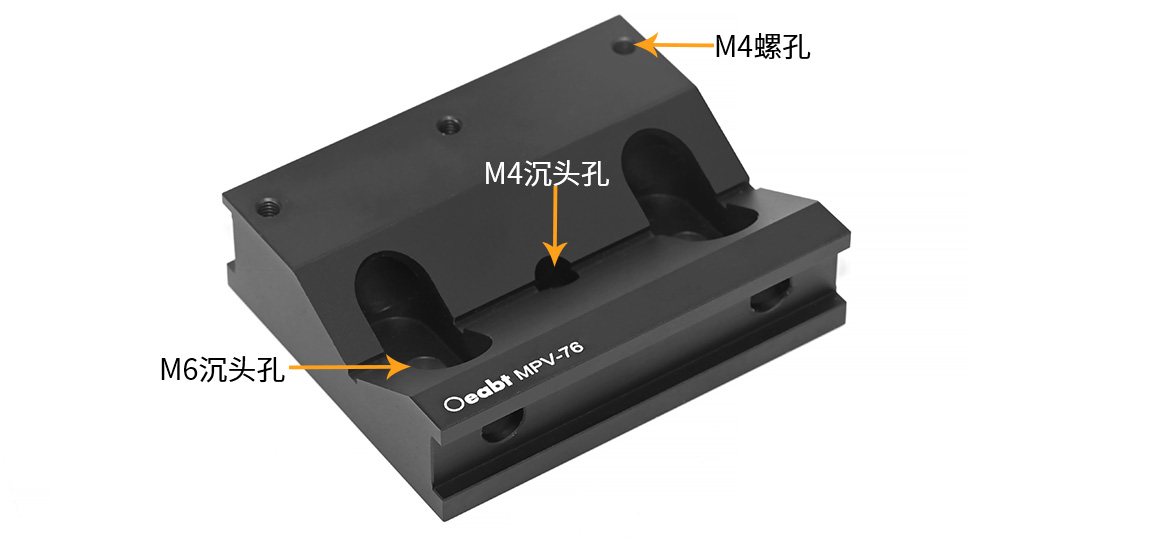

（3）該V型壓塊有2處M6沉頭孔和1處M4沉頭孔，用于直接將V型壓塊安裝到光學平臺或接桿上。

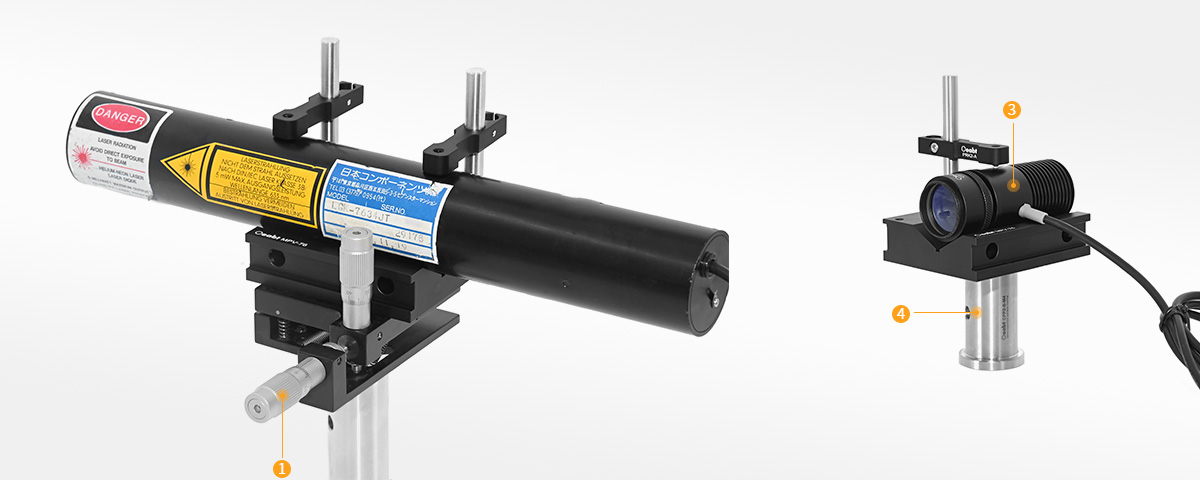

???TAL-XY60 XY軸俯仰偏轉臺 點擊購買 >	???CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >
???LED-D1系列 LED實驗光源點擊購買 >	?

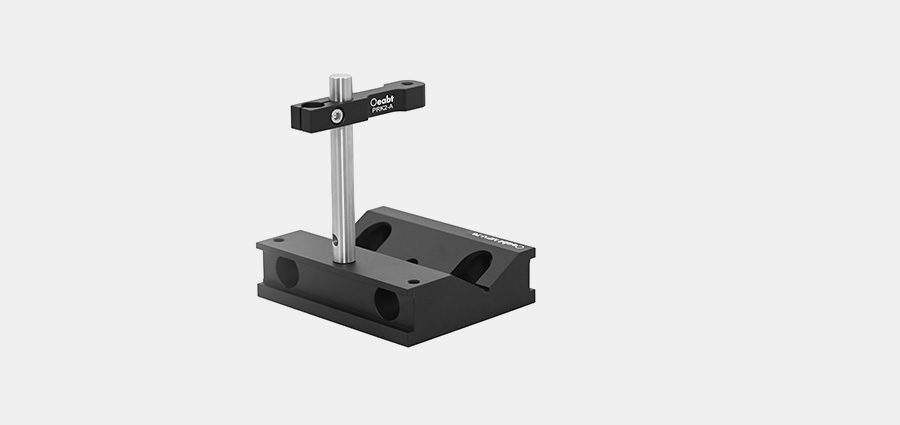

V型設計用于不同圓柱物體的安裝需求。每種型號提供堅固的一體化V型壓塊主體以及壓臂，該壓臂的接觸面與“V”形的中心直接共線。V型壓塊和垂直夾臂在穩定組件安裝中提供了穩定的3點接觸。

MPV-76K2 STP文件

MPV-76K2 V型壓塊

? 可壓持?9.0~?51.5mm范圍內的圓柱形物體；

? 壓臂提供與V型壓塊穩定的3點接觸；

? 每個安裝座附帶1個PRK2-A壓臂；

? 壓塊上開有多處螺孔、沉頭孔，提供多種安裝選擇；

? 可安裝?12mm接桿、帶平臺的調整座；

長度76mm的V型壓塊設計用于支持大型圓柱形物體，比如直徑比較大的氦氖激光器，圓柱物體通過附帶的PRK2-A65壓臂上的尼龍頭鎖定螺絲加緊。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MPV-76K2

規格： V型壓塊+?8mm壓臂

工程圖：點擊下載

對比：

單價：￥210

發貨日期：當天

購物車：

MPV-76K2 V型壓塊

規格

MPV-76 V型壓塊&PRK2-A壓臂
安裝孔直徑

材質

7075鋁合金
重量

217g
螺紋類型

/
產品描述

夾持直徑：?9.0-?51.5mm圓柱形物體
型號： MPV-76

規格：沉頭孔：M6*2處、M4*1處

工程圖：點擊下載

對比：

單價：￥161

發貨日期：當天

購物車：

MPV-76 V型壓塊

規格

76.2*62.9*20.3mm
安裝孔直徑

材質

7075鋁合金
重量

175.5g
螺紋類型

/
產品描述

沉頭孔：M6*2處、M4*1處
型號： PRK2-A

規格： ?8mm壓臂

工程圖：點擊下載

對比：

單價：￥49

發貨日期：當天

購物車：

PRK2-A ?8mm壓臂

規格

?8*64.8mm
安裝孔直徑

材質

7075鋁合金
重量

34.0g
螺紋類型

產品描述

夾持高度：≤56.7mm；
螺紋類型：M4
