參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 撓性鎖設計，可整段拆卸的籠板組件；

? 兼容?6mm籠桿；

? CSH-M1兼容30mm籠式，CSH60-M兼容60mm籠式；

? 附帶2個卡環；

? 底部M4螺孔便于接桿安裝；

在不影響系統其他組件的情況下，將籠式系統的一整段(包括元件和對應籠桿)作為獨立模塊快速拆卸和替換。

型號	CSH-M1	CSH60-M
規格	40.640.612.7mm	71.171.112.7mm
中心孔徑	SM1(1.035”-40)	SM2(2.035”-40)
兼容籠式	?6.02mm*4處，間距30mm	?6.02mm*4處，間距60mm
重量	30.0g	95.2g
螺孔類型	M4*2處
材質	7075鋁合金

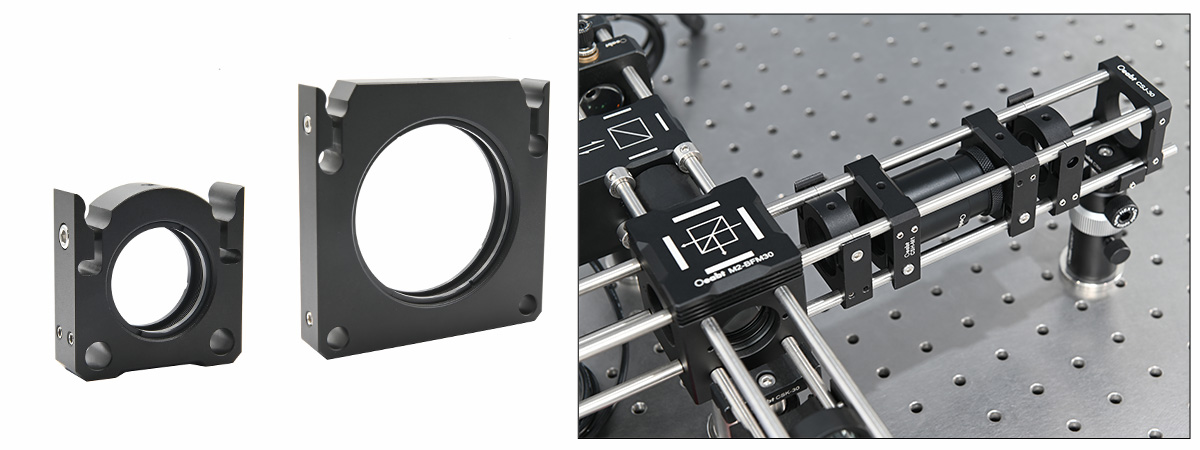

示意圖

通用參數

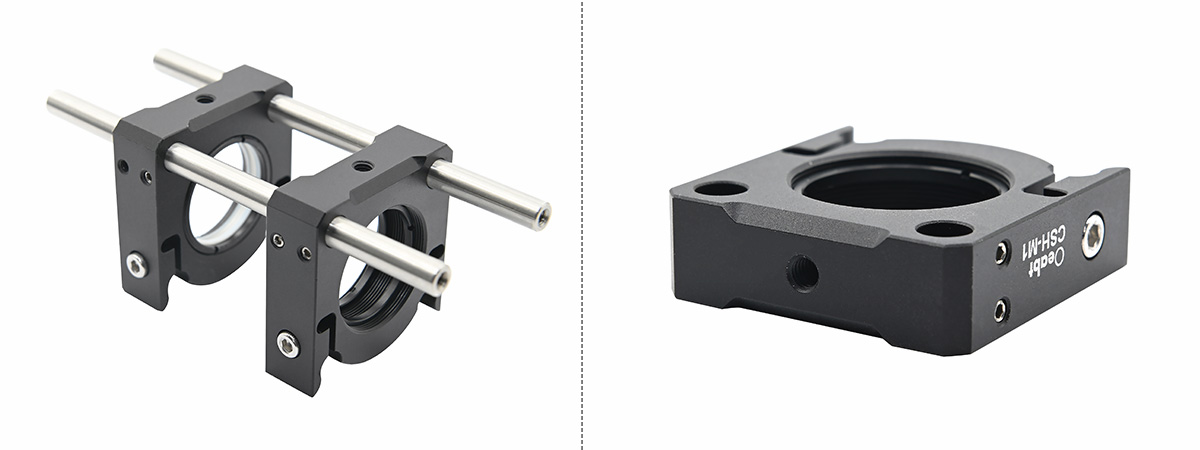

（1）與貫穿式籠板不同，該籠板的撓性凸輪鎖設計，可以從垂直于籠桿的方向直接移除，從而釋放該位置的所有籠桿和安裝其上的組件，形成一個可獨立操作的“籠段”模塊。用戶可預先在另一個相同的籠段上完成光學元件的對準，無需拆解整個光路即可快速更換。

（2）CSH-M1中心為SM1內螺紋，兼容30mm籠式系統；CSH60-M中心為SM2內螺紋，兼容60mm籠式系統，兼容PCM系列?6mm籠桿。

（3）均配有2個固定卡環，用于安裝光學元件。籠板頂部和底部設有M4螺紋孔，可安裝到?1/2英寸接桿上。

（4）多實驗配置：為同一實驗平臺準備多個預配置的光路模塊，提高效率。

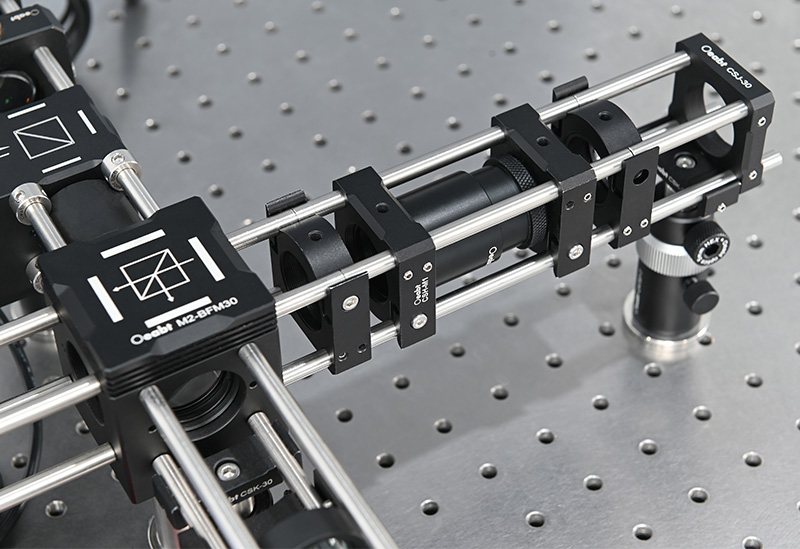

籠板安裝示意圖

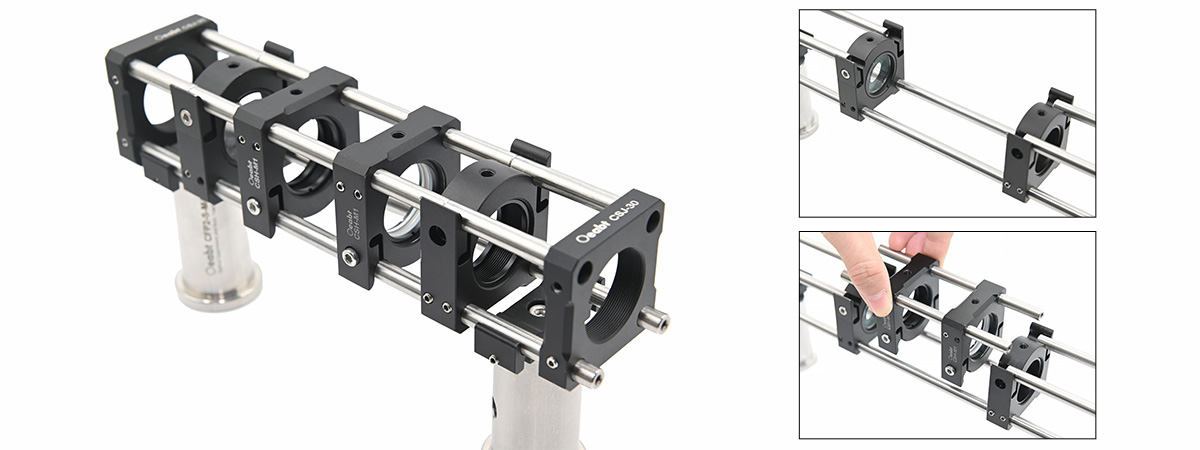

1.手動式安裝

? ? ? ?

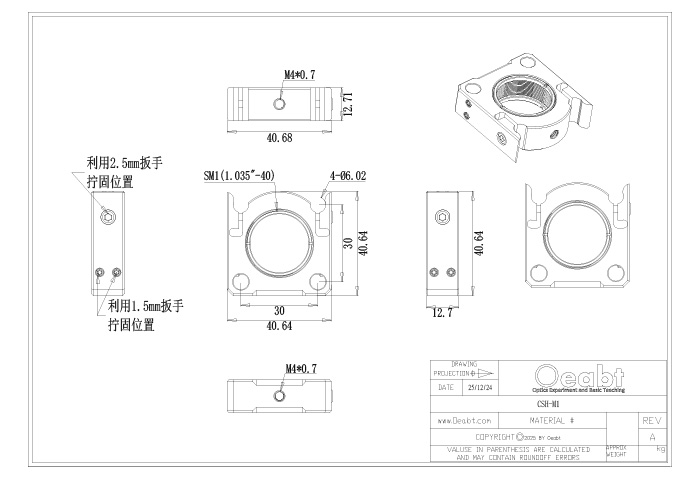

CSH-M1 STP文件

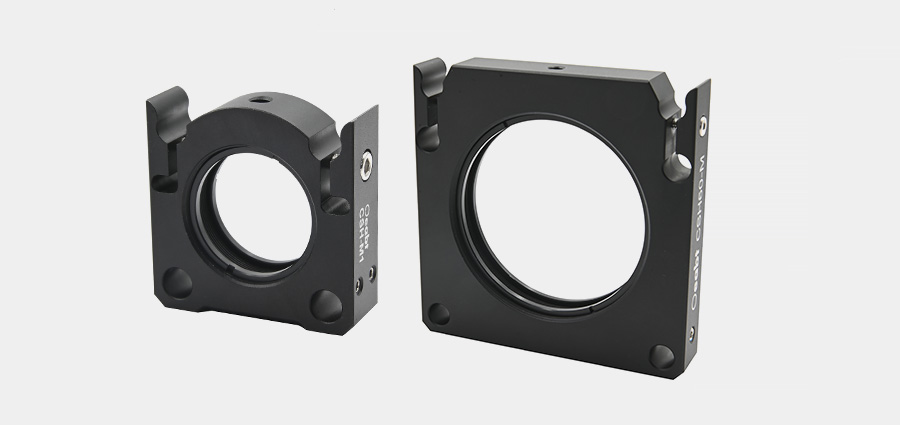

CSH系列段式籠板

? 撓性鎖設計，可整段拆卸的籠板組件；

? 兼容?6mm籠桿；

? CSH-M1兼容30mm籠式，CSH60-M兼容60mm籠式；

? 附帶2個卡環；

? 底部M4螺孔便于接桿安裝；

在不影響系統其他組件的情況下，將籠式系統的一整段(包括元件和對應籠桿)作為獨立模塊快速拆卸和替換。請注意, 可移除籠段的籠桿應有足夠的長度, 讓其可以安置到外部CSH-M1籠板的撓性夾具內。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSH-M1

規格： 40.6*40.6*12.7mm

工程圖：點擊下載

對比：

單價：￥152

發貨日期：當天

購物車：

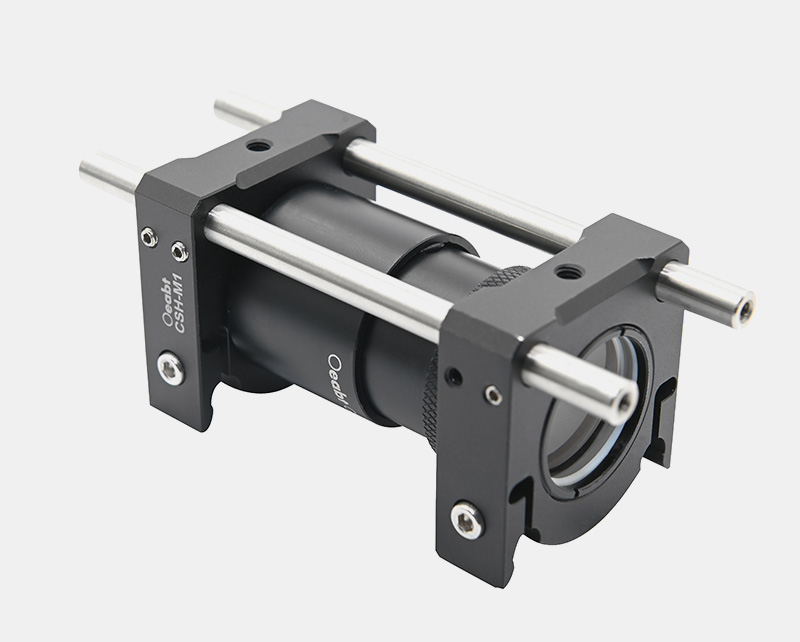

CSH-M1 30mm段式籠板

規格

40.6*40.6*12.7mm
材質

7075鋁合金
重量

29.4g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

M4*2處
產品描述

?6.02mm*4處，間距30mm
型號： CSH60-M

規格： 71.1*71.1*12.7mm

工程圖：點擊下載

對比：

單價：￥224

發貨日期：當天

購物車：

CSH60-M 60mm段式籠板

規格

71.1*71.1*12.7mm
材質

7075鋁合金
重量

95.2g
中心孔徑

SM2（2.035”-40）內螺紋
螺紋類型

M4*2處
產品描述

?6.02mm*4處，間距60mm
