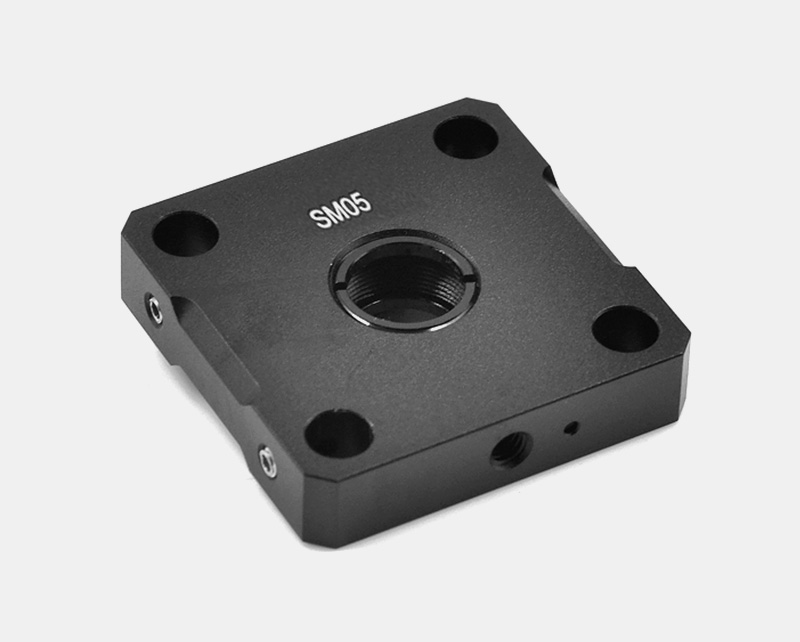

? CSJ-13 SM05螺紋籠板可安裝?1/2英寸光學元件；
? 厚度0.35英寸(8.89mm)SM05中心孔，兼容?1/2英寸透鏡套管；
? 光學元件安裝厚度，最厚為5mm；

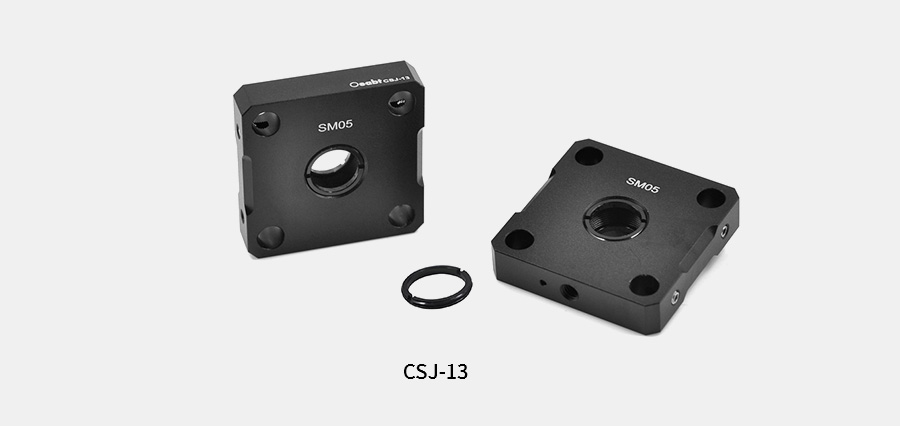

? 籠板附帶兩個SM05卡環；
? 底部M4螺紋孔可安裝不銹鋼接桿；
? 兼容30mm籠式系統；

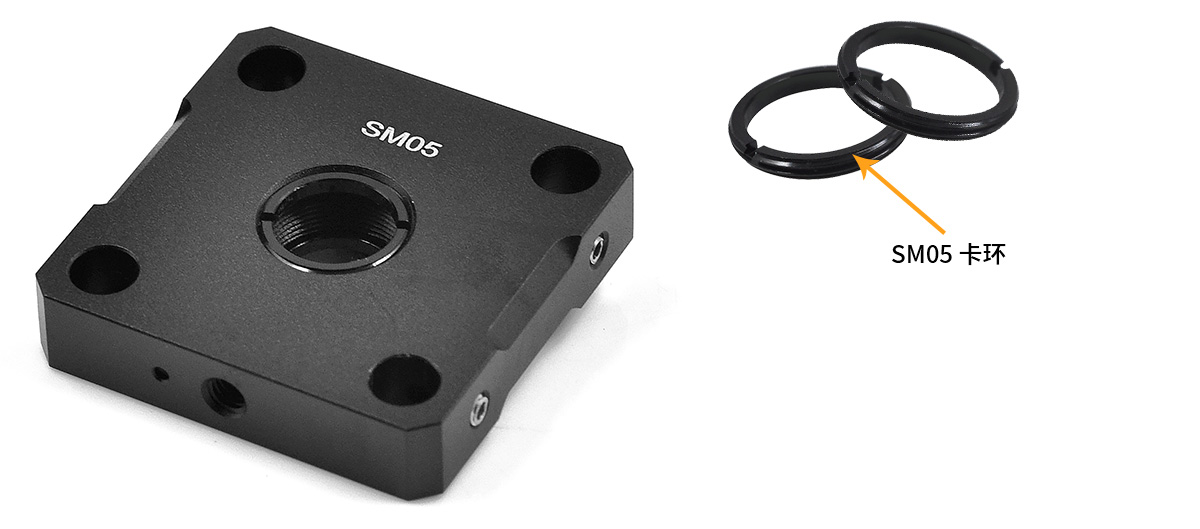

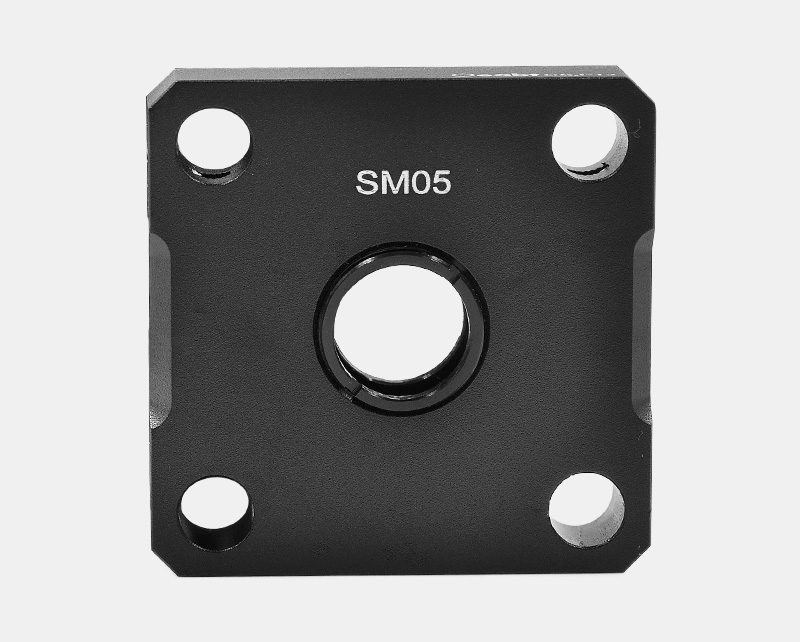

（1）CSJ-13螺紋籠板的中心有一個SM05 (0.535-40)螺紋孔，兼容?1/2英寸透鏡套管。中心螺紋孔也可以直接安裝最厚0.2英寸 (5mm)的?1/2英寸鏡片；(本產品附帶2個SM05卡環，如需更多卡環，請另外購買）；

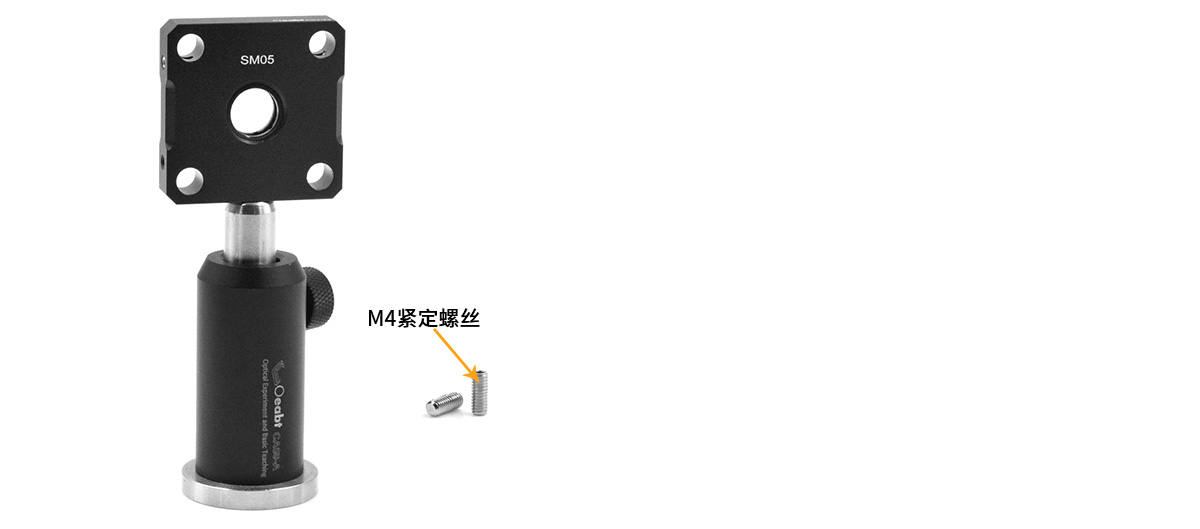

（2）更加便利的是，籠板上底面都含有一個8-32 (M4)螺紋孔, 用于安裝接桿的應用；

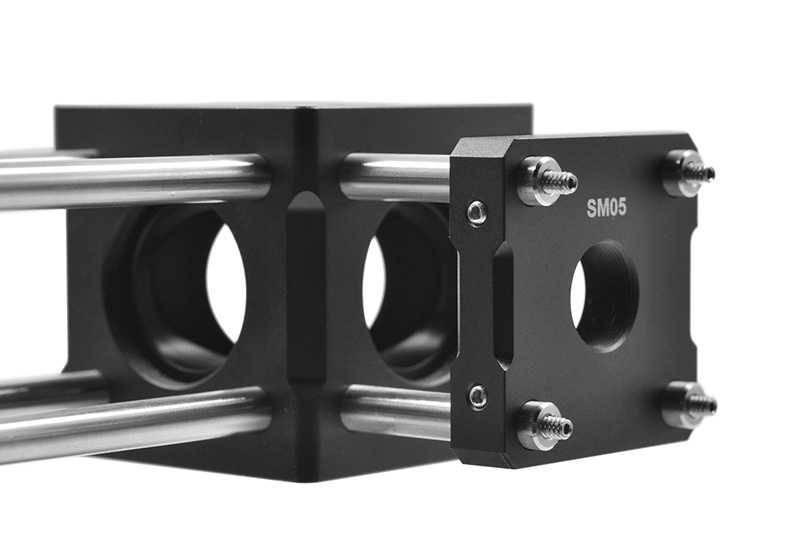

（3） M6通孔可安裝6mm籠桿，每個籠桿通孔的側面有1個?3mm緊固螺絲，可以通過5/64英寸(2.0mm)六角板手固定；
1.手動式安裝

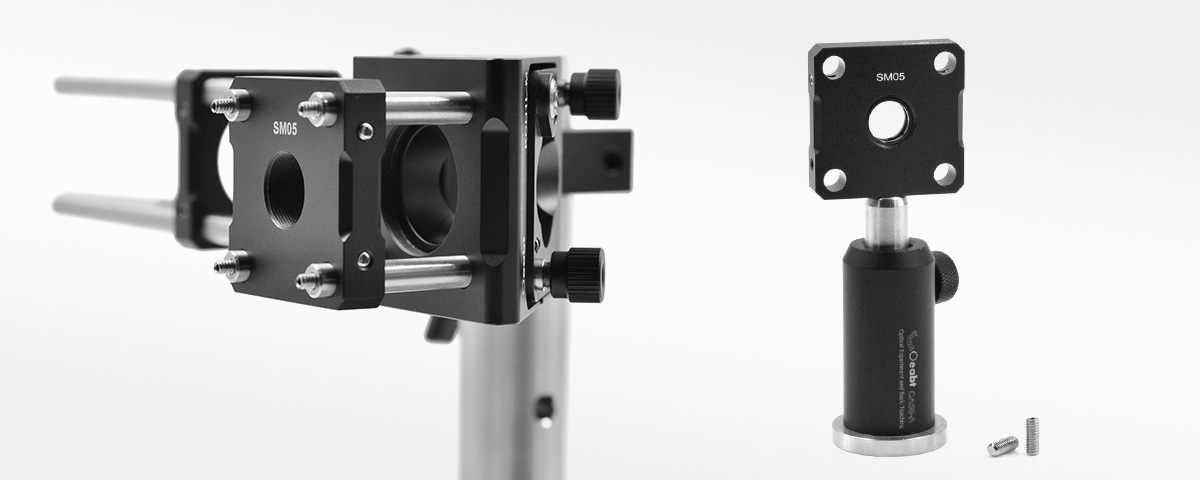

? ? ? ?Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。
|
?? CSJ-13 SM05螺紋籠板 點擊查看 > |
???CSJ-30?30mm螺紋籠板 點擊查看 > |
| ???CSR30-A100 30mm籠板?點擊查看 > | ???CSJ-25?30mm籠板鏡架?點擊查看 > |
| ???CSJ-31?30mm通孔籠板?點擊查看 > |
|
? CSJ-13 SM05螺紋籠板可安裝?1/2英寸光學元件；
? 厚度0.35英寸(8.89mm)SM05中心孔，兼容?1/2英寸透鏡套管；
? 光學元件安裝厚度，最厚為5mm；
? 籠板附帶兩個SM05卡環；
? 底部M4螺紋孔可安裝不銹鋼接桿；
? 兼容30mm籠式系統；

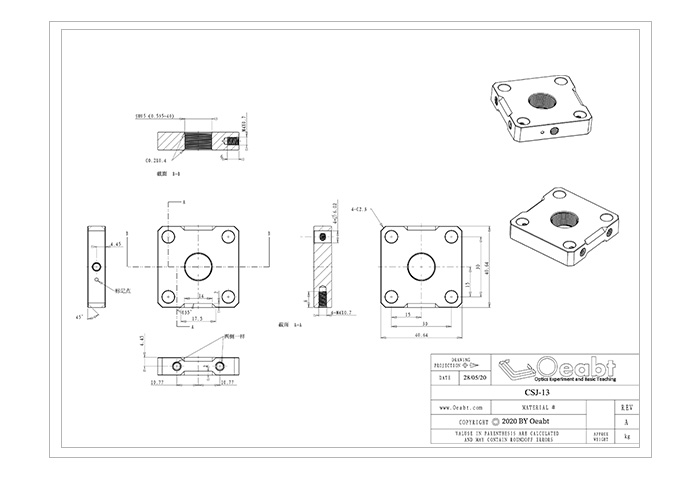

工程圖下載
