? 快速連接夾持式安裝架，用于30mm和60mm籠式系統；
? 夾持式安裝架可方便嵌入和移出籠式系統；
? 夾具上面單個鎖定螺絲可快速輕松鎖定籠式組件；
? 搭配接桿夾塊可安裝在?25mm接桿上面；
? 可快速穩定的搭建籠式系統；

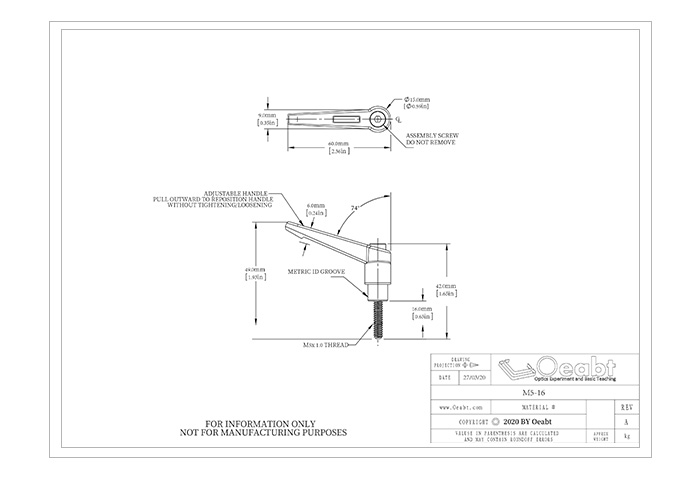

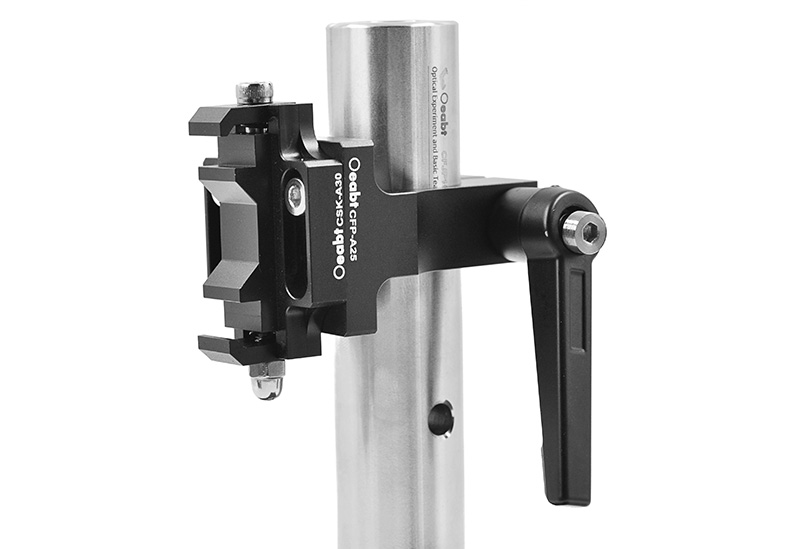

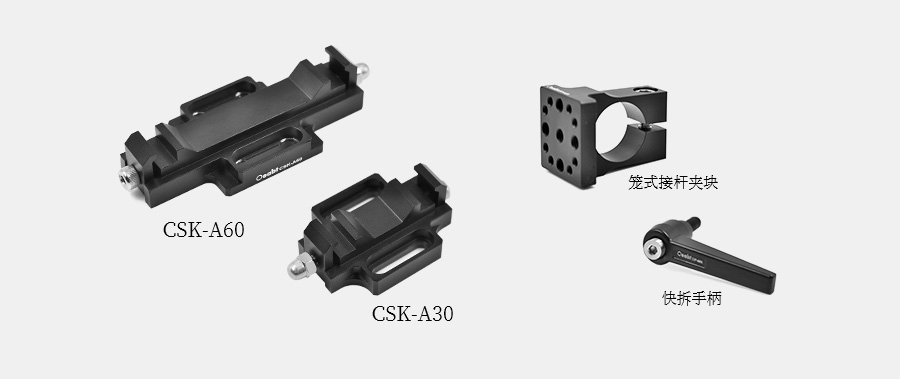

（2）這是安裝了快拆手柄的套件裝置，可快速調節夾持式安裝架：拆卸手柄用于將夾塊固定在接桿上。手柄長度2.36英寸(60mm) ，包含一個1/4"-20 (M6)螺栓，可直接旋轉手柄安裝，縮短了基本設置和對準所需的時間，以便調節夾持式安裝架。

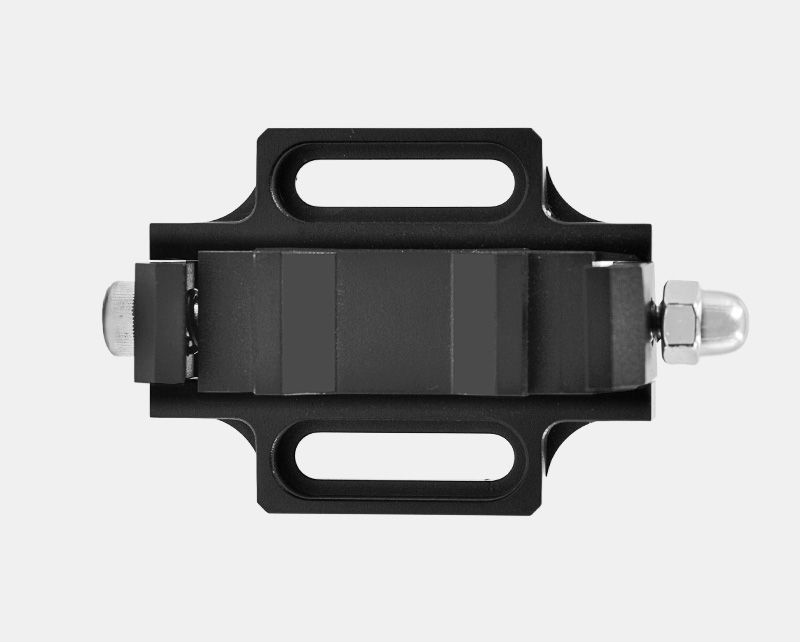

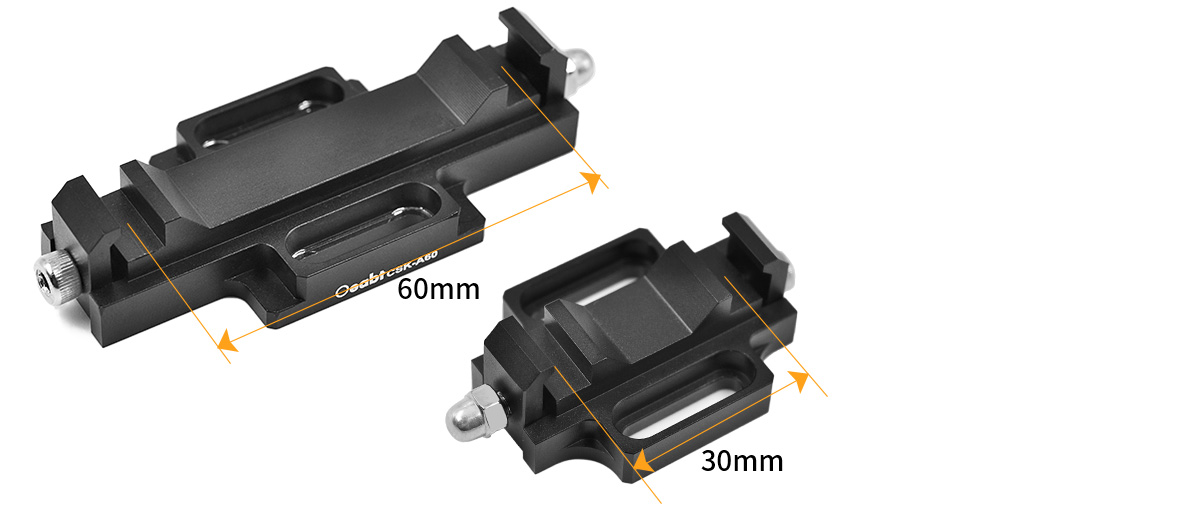

（3）?30mm夾持式安裝架規格為46mm*35mm；?60mm夾持式安裝架規格為76mm*35mm；采用螺紋條加彈簧驅動裝置，從而起到快速方便的固定方式。
1.安裝方式：

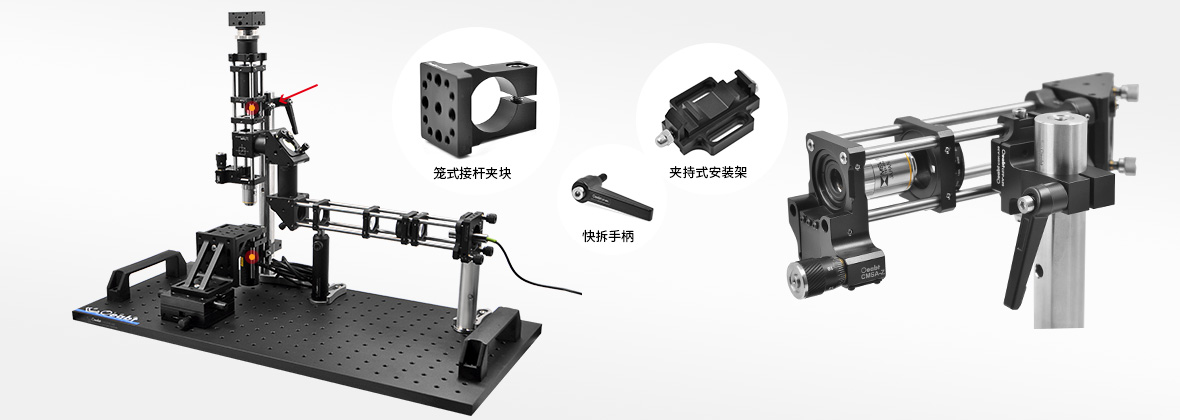

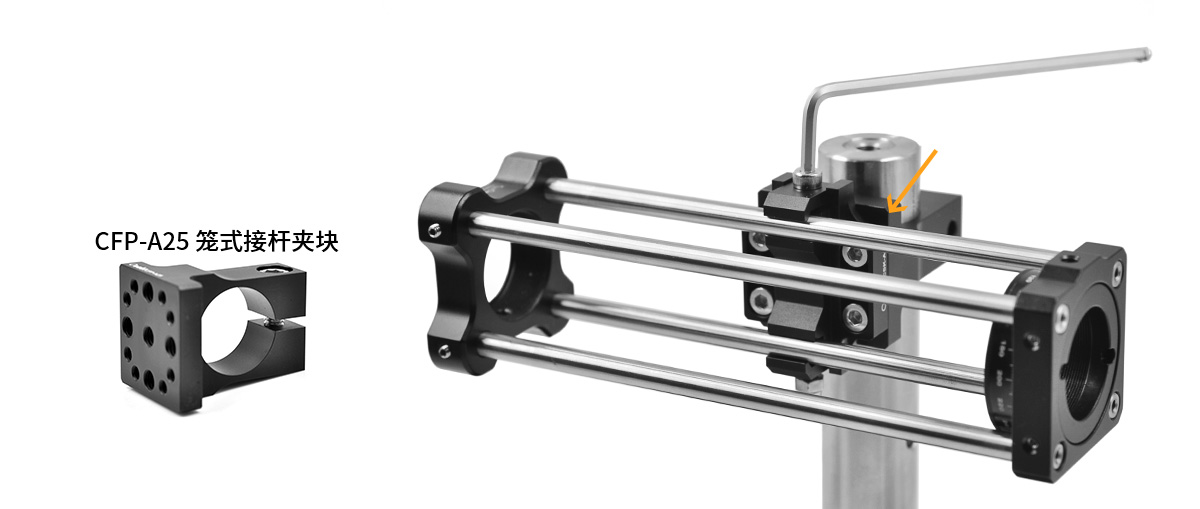

Oeabt的籠式系統夾具設計用于支持30mm和60mm籠式系統，其特點是通過單個螺絲鎖定的快速連接。他們使用撓性機制連接到我們的?1英寸(?25mm)接桿上。
? 快速連接夾持式安裝架，用于30mm和60mm籠式系統；
? 夾持式安裝架可方便嵌入和移出籠式系統；
? 夾具上面單個鎖定螺絲可快速輕松鎖定籠式組件；
? 搭配接桿夾塊可安裝在?25mm接桿上面；
? 可快速穩定的搭建籠式系統；

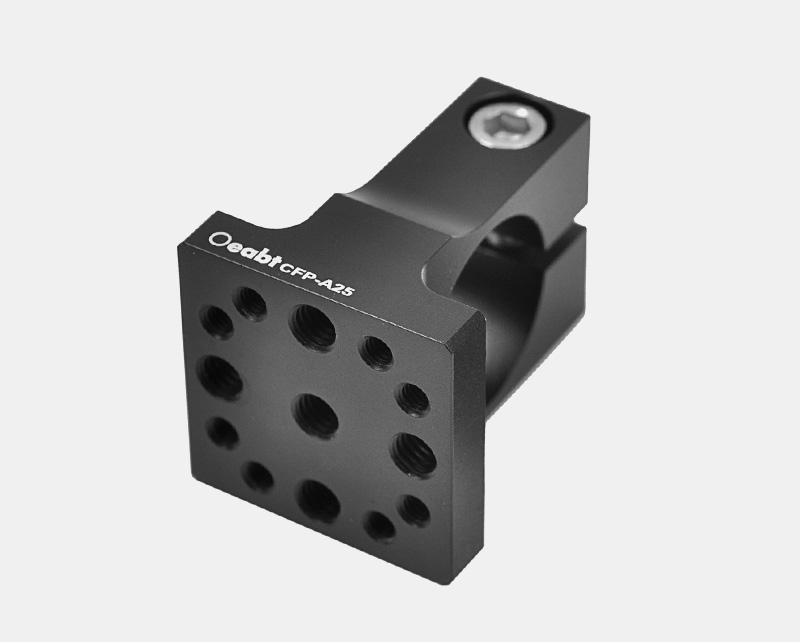

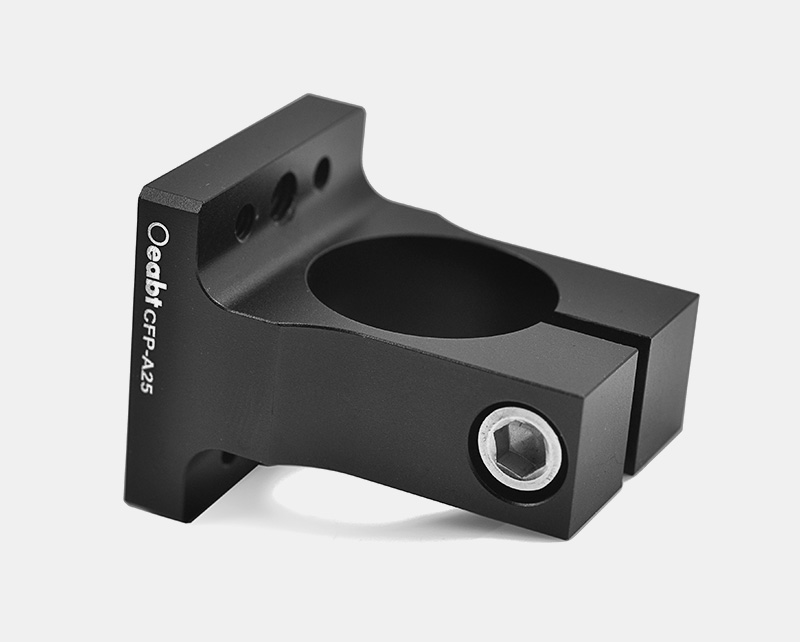

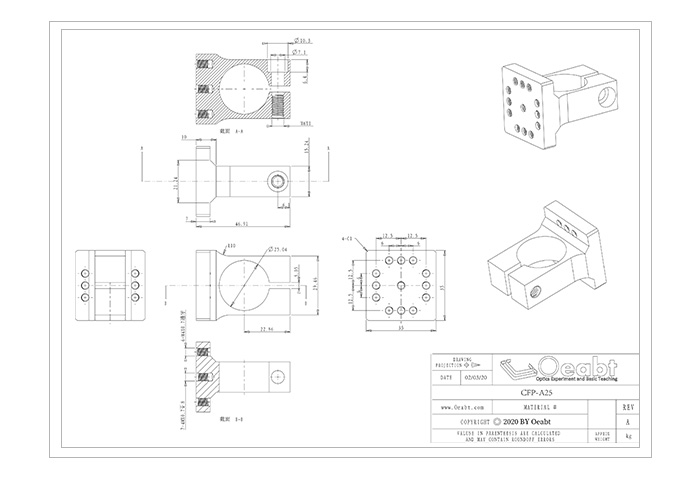

? CFP-A25接桿夾塊采用公制規格；
? 接桿孔位?25mm，兼容?25mm不銹鋼接桿支桿；
? 連接臺面有多個規則排列的M4/M6螺紋孔，可安裝不同光機組件；
? 背面夾塊裝置可實現穩定垂直定位，每個夾塊搭配M6帽頭螺絲；
? 快拆手柄可快速和重復定位接桿夾塊；
? 兼容帶1/4"-20 (M6)緊固螺絲的在鎖定和松開夾塊時，提供更好的控制和手感；
? 手柄可在不松動鎖定螺絲的情況下旋轉；
? 帶1/4"-20 (M6)螺紋；

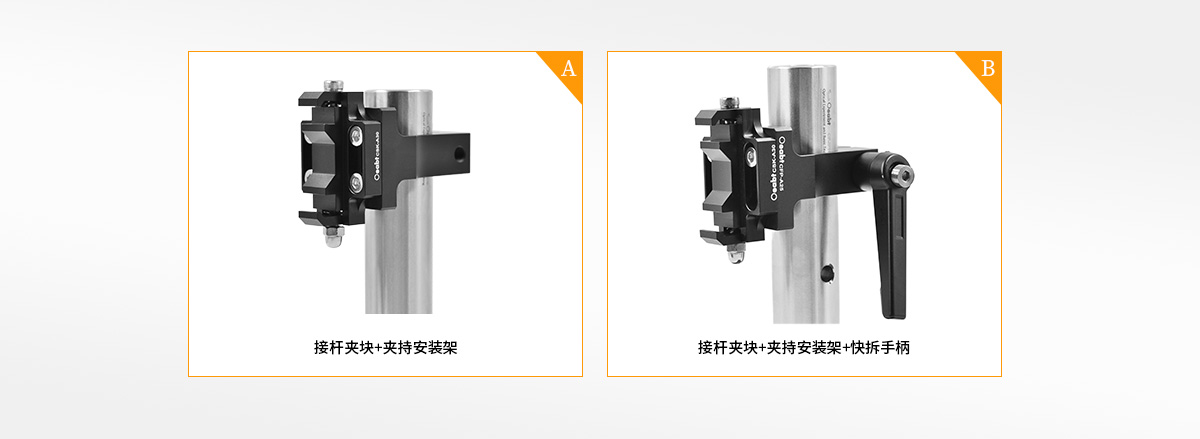

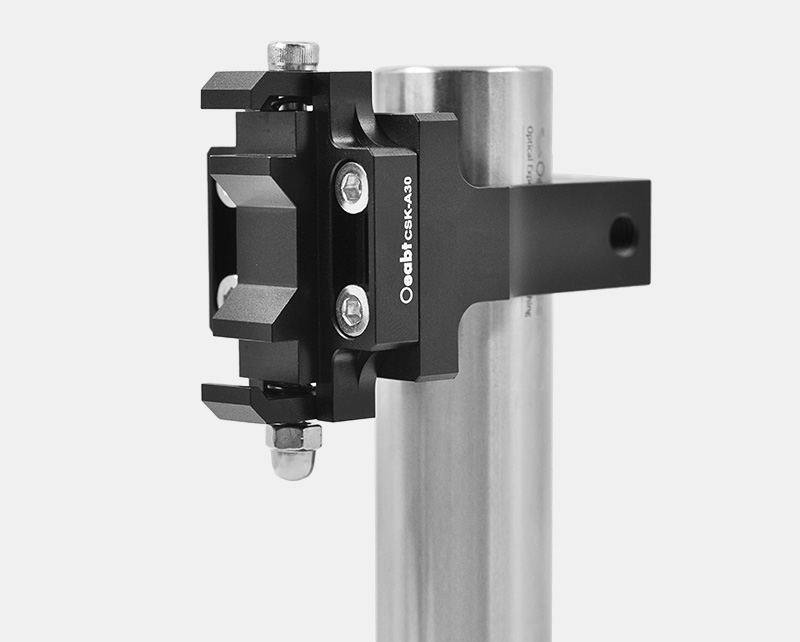

搭配示例
CSK-A30 夾持式安裝架
