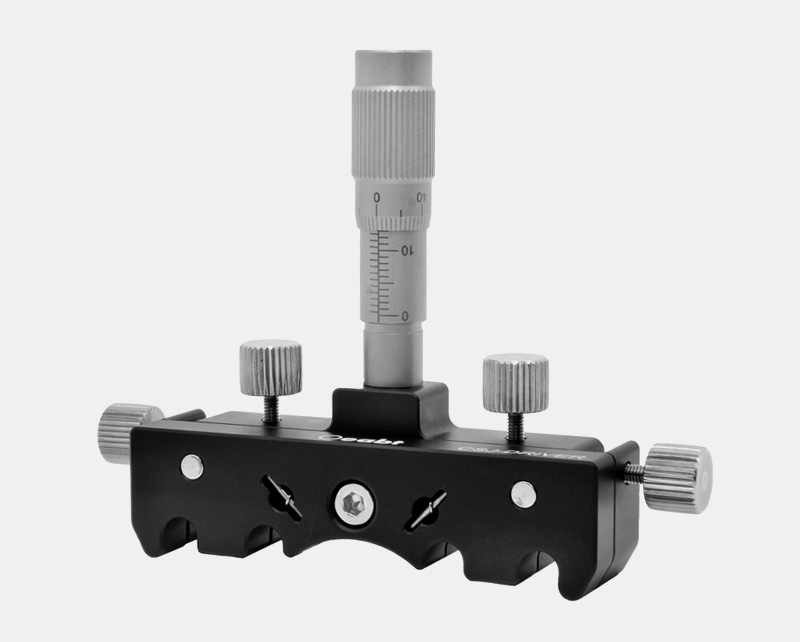

產品說明

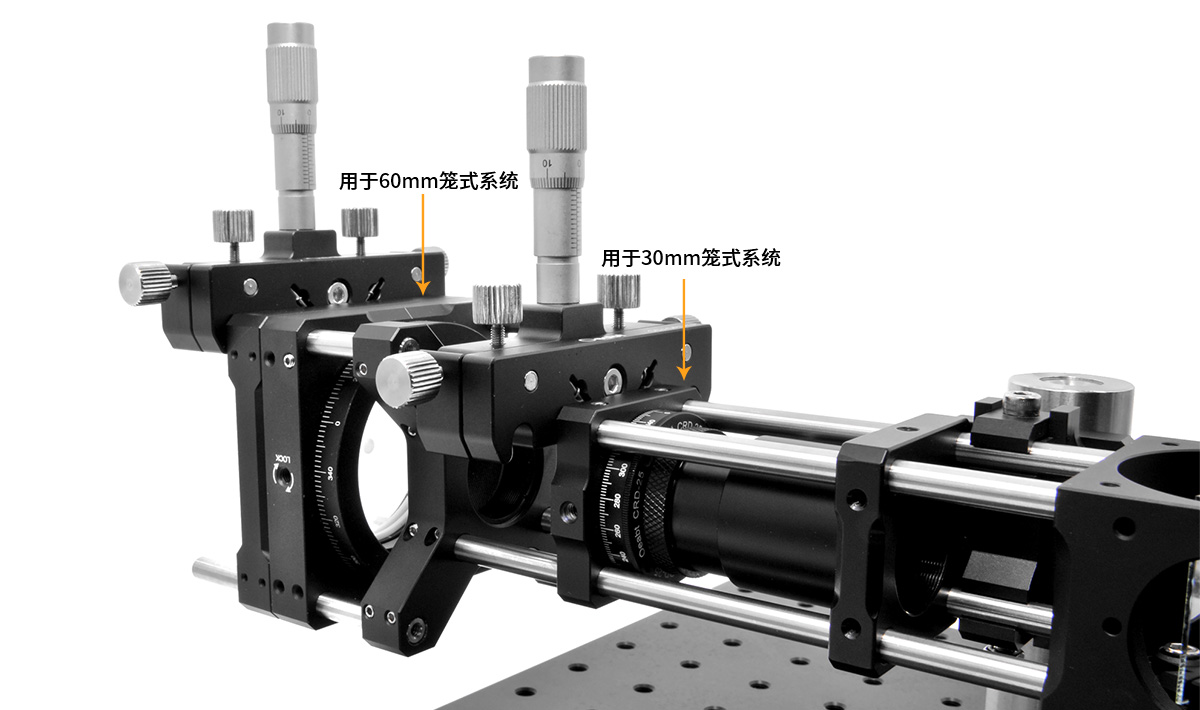

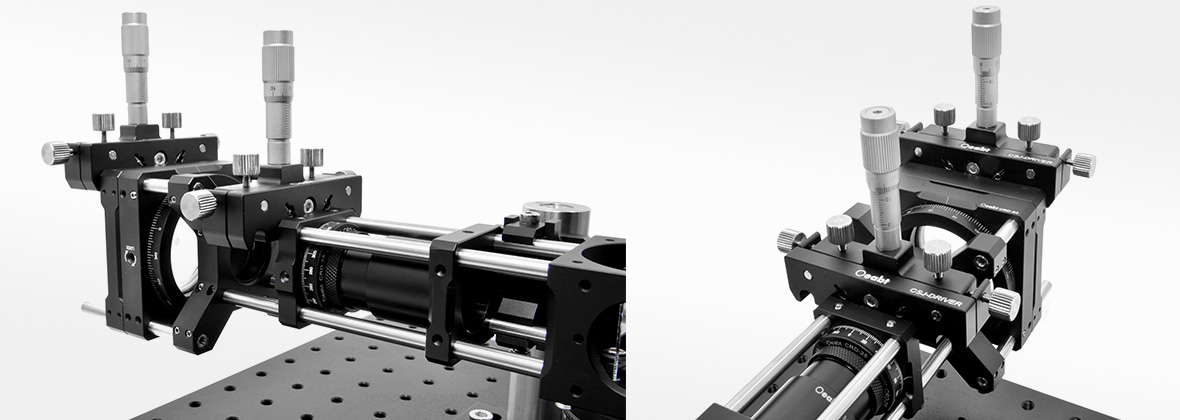

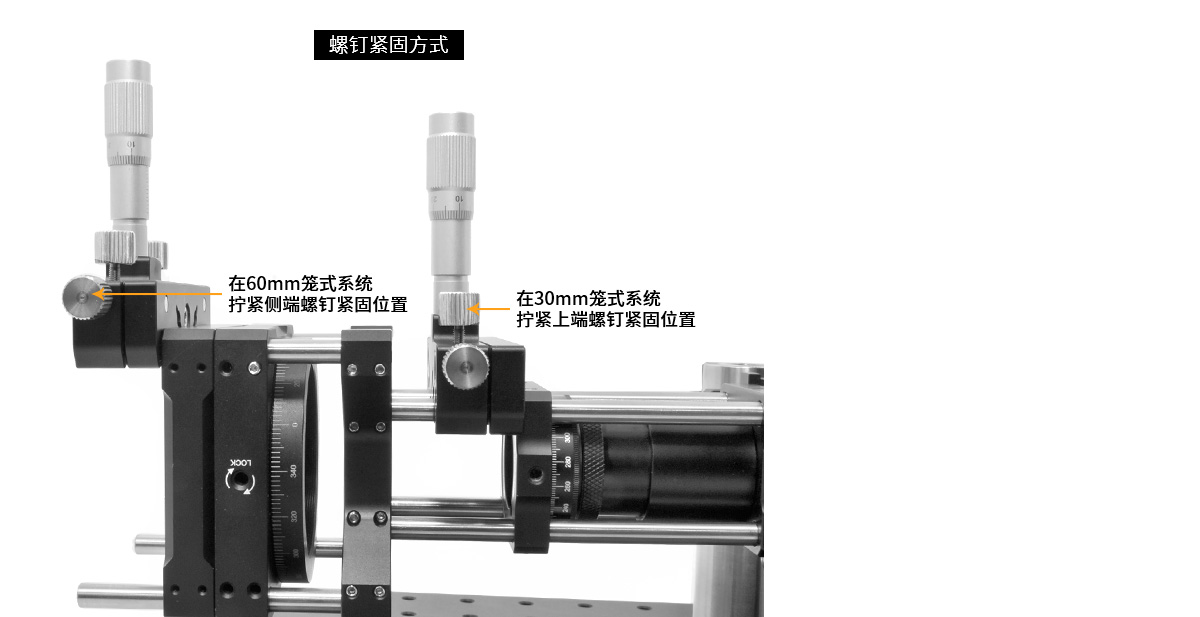

? 適用于30mm和60mm籠式系統；
? 90°楔-球換向傳動結構，配合微分調整手柄進行微進給量調整；
? 調整行程達5mm，微分調整手柄最小刻度1μm；
? 帶有彈簧自復位結構，約束性好，保持性高，進給穩定；
? 免工具拆裝，方便快捷,使用簡便；

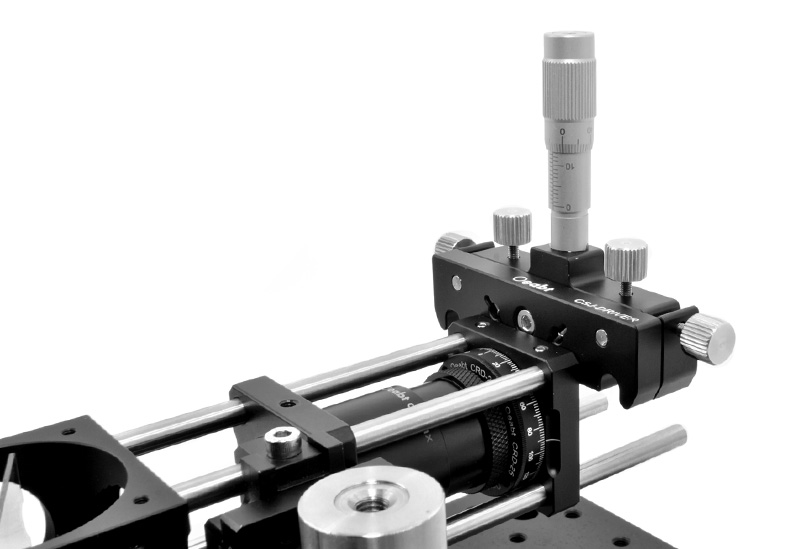

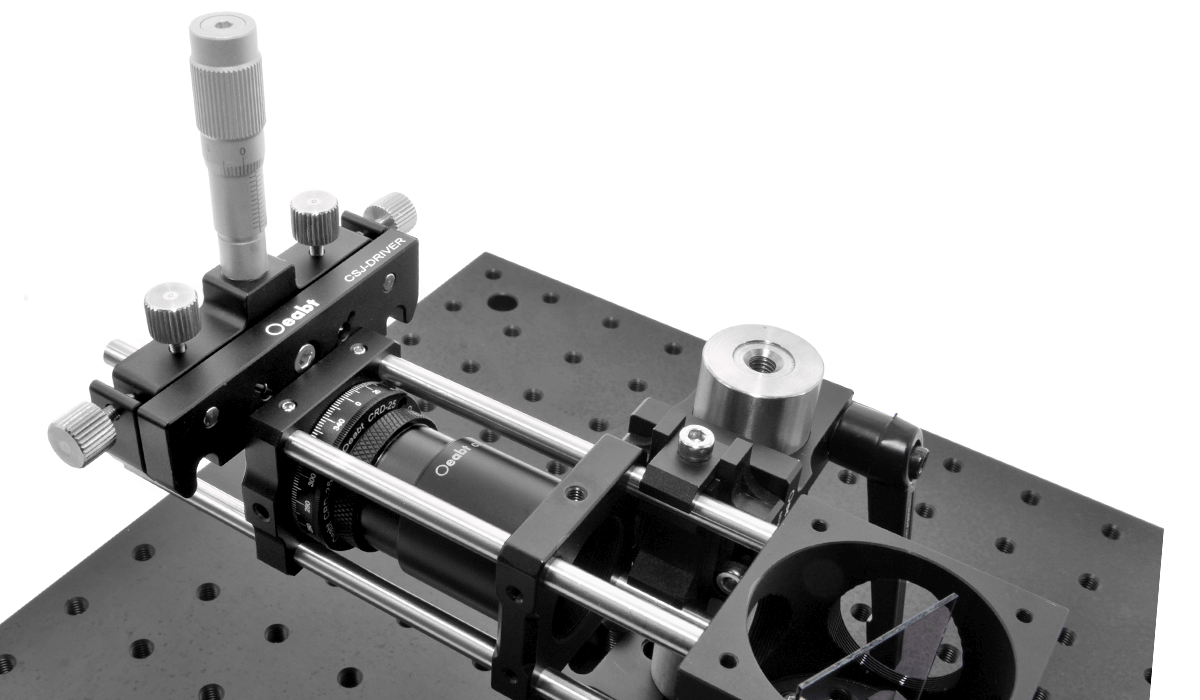

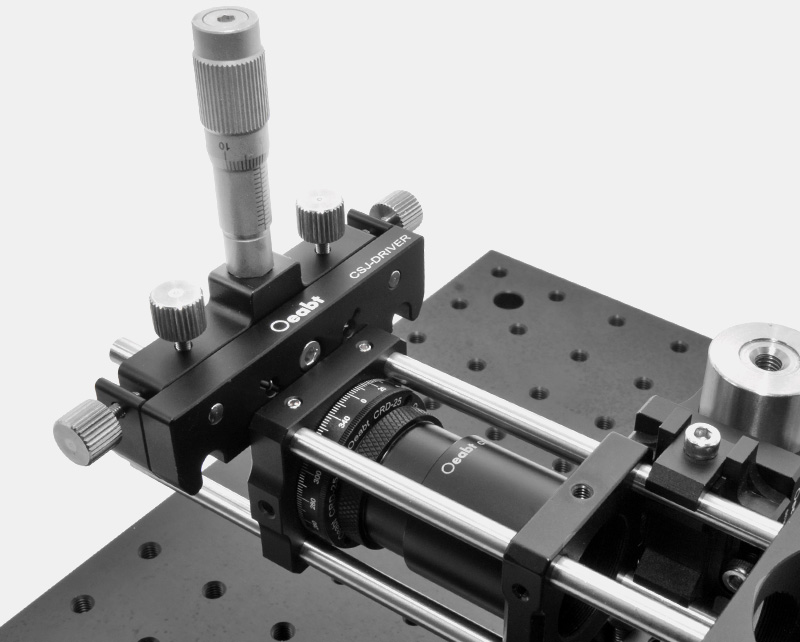

一種用于籠式光學系統上的組件位置精密調整的執行器，采用手動操作模式。可以實現快捷、穩定和精確（微米級別）的軸向位置調整功能。改變了以往籠式光學系統搭建過程中，對籠式系統位置平移調整的操作方式；擺脫了對操作者技能、經驗、手感、甚至運氣的依賴。由此提高了光路搭建效率和質量；縮短了操作人員學習和經驗積累的過程；填補了該領域一直以來沒有專用工具、設備的空白。
|
型號 |
CSJ-DRIVER |
|
規格 |
101.7*20.01*77.9mm |
|
調整行程 |
5mm |
|
游標 |
1μm |
|
兼容應用 |
30mm/60mm籠式系統 |
|
重量 |
131.1g |
|
材質 |
7075鋁合金+304不銹鋼 |

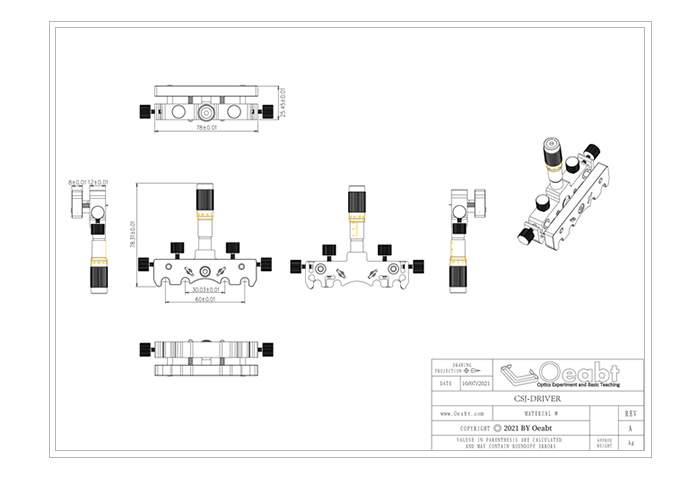

工程圖下載
