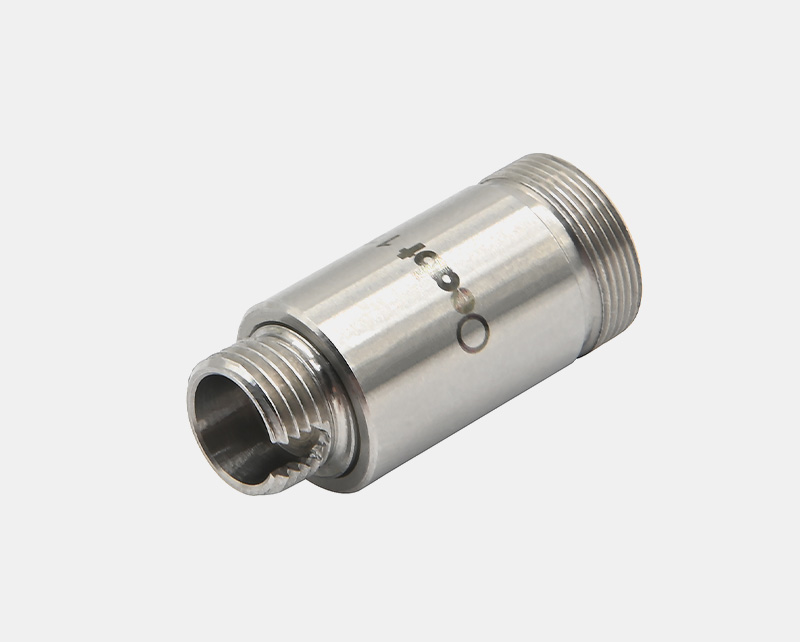

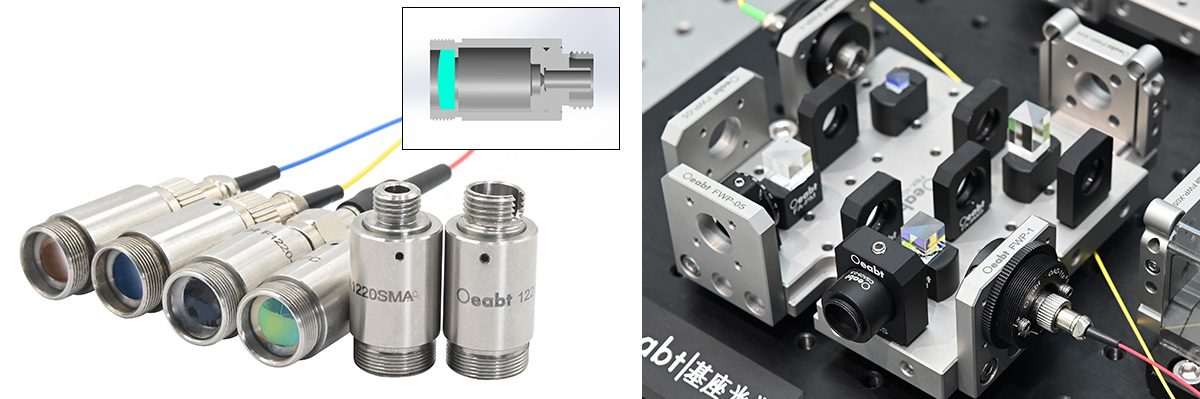

產品說明

? ?12*20mm，無磁不銹鋼外殼；

? 預校準的光纖準直器，用于準直光纖出射的光；

? 對準波長從405-850nm可選；

? 用于單模光纖跳線，有FC/PC、FC/APC、SMA905接頭選項；

? 簡化光纖耦合探測系統；

光纖準直器經過預對準，用于將光纖中傳輸?shù)陌l(fā)散光束準直成平行光束（或?qū)⑵叫泄馐詈系焦饫w中）的光學器件。

外觀尺寸	?12*20mm
安裝接口	M11*0.5
光束直徑	5mm(785、830、850nm為3mm)
發散角	0.01°
焦距	15mm
數值孔徑NA	0.17
有效準直距離	2m
（1）光纖準直條件：需以單模光纖跳線為準則設定，使用多模光纖準直效果會下降。在使用過程中必須遵循設定的波長和對應的跳線，否則準直效果會下降。（2）注：多模光纖或者大芯徑光纖無法完美準直。

系列	型號	對準波長	鍍增透膜	接口
1220FC系列	1220FC-405	405nm	400-700nm	FC/PC (2.2 mm寬鍵)
	1220FC-450	450nm
	1220FC-488	488nm
	1220FC-520	520nm
	1220FC-635	635nm
	1220FC-658	658nm
	1220FC-785	785nm	700-1100nm
	1220FC-830	830nm
	1220FC-850	850nm

系列	型號	對準波長	鍍增透膜	接口
1220FCAPC系列	1220FCAPC-405	405nm	400-700nm	FC/APC (2.0 mm窄鍵)
	1220FCAPC-450	450nm
	1220FCAPC-488	488nm
	1220FCAPC-520	520nm
	1220FCAPC-635	635nm
	1220FCAPC-658	658nm
	1220FCAPC-785	785nm	700-1100nm
	1220FCAPC-830	830nm
	1220FCAPC-850	850nm

系列	型號	對準波長	鍍增透膜	接口
1220SMA系列	1220SMA-405	405nm	400-700nm	SMA
	1220SMA-450	450nm
	1220SMA-488	488nm
	1220SMA-520	520nm
	1220SMA-635	635nm
	1220SMA-658	658nm
	1220SMA-785	785nm	700-1100nm
	1220SMA-830	830nm
	1220SMA-850	850nm

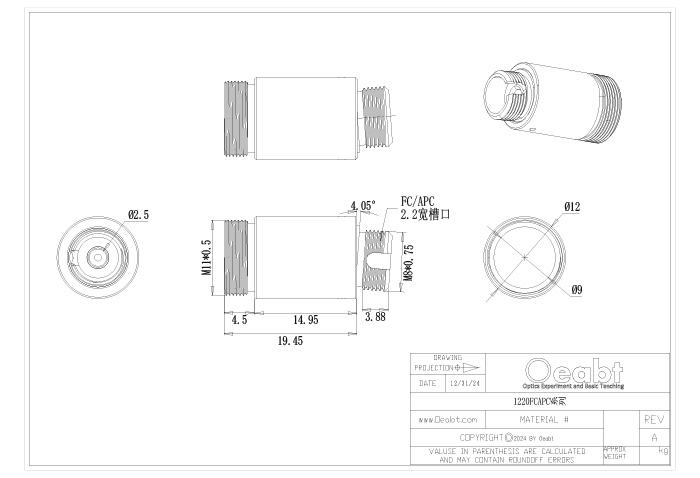

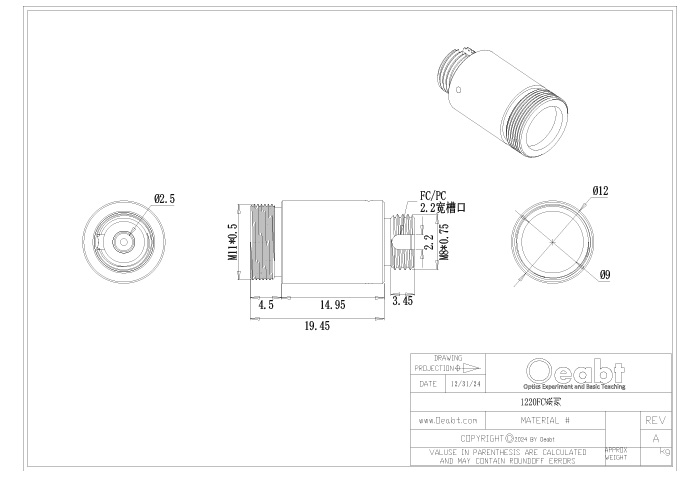

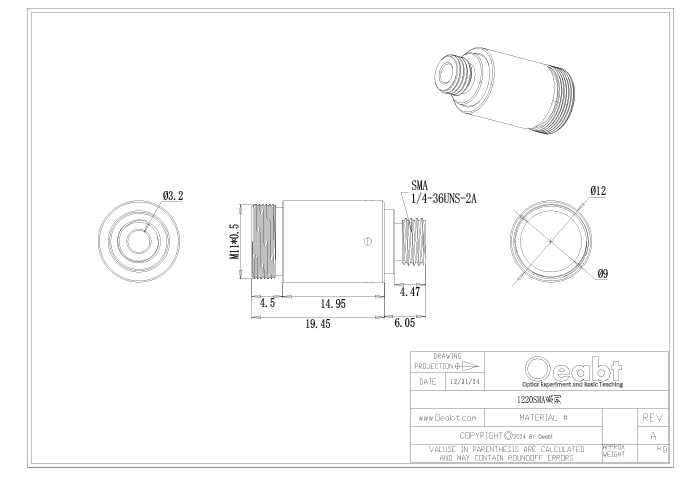

示意圖

通用參數

?光學知識點

——發散角的理論近似值：

只要光纖的輸出光具有高斯強度分布，就可以通過下面公式近似計算發散角的理論值。所以該公式非常適用于單模(SM)光纖，但是由于多模(MM)光纖的輸出光不具備高斯強度分布，因此使用該公式估算的發散角偏小。

發散全角(用度表示)通過下式得出：

其中，MFD是模場直徑，f是準直器的焦距。(注意：MFD和f在該算式中的單位必須相同)。示例：使用準直器（f≈40mm，λ=543nm）和單模光纖跳線（MFD =3.6μm）時，則發散角為：θ≈(0.0036mm / 40mm)*(180 / 3.1416) ≈0.0051°or0.089mrad.

——輸出光束直徑的理論近似值：

輸出光束直徑可以根據以下公式估算：

其中，λ是所用光的波長，MFD是模場直徑，f是準直器的焦距。(注意：MFD和f在該算式中的單位必須相同)。示例：準直器（f =8.18mm）配合光纖跳線（MFD=10.4μm）和1550nm的光一起使用時，輸出光束直徑為d≈（4）（0.00155mm）[8.18 mm /（pi*0.0104 mm）]=1.55mm。

——最大束腰距離的理論近似值：

最大束腰距離，是指為了維持準直，束腰可以位于透鏡最遠的距離，近似為

其中，f是準直器的焦距，λ是所用光的波長，MFD是模場直徑。(注意：MFD和f在該算式中的單位必須相同)。?示例：準直器（f=10.9 mm）配合光纖跳線（MFD≈4.0μm，計算的近似值）和532nm的光一起使用時，最大束腰距離近似為Z_max≈10.9mm + [2*（10.9mm）2 *0.000532mm] / [pi*(0.004mm)2]=2526mm。

（1）光纖準直器經過預對準，用于將光纖中傳輸?shù)陌l(fā)散光束準直成平行光束（或?qū)⑵叫泄馐詈系焦饫w中）的光學器件。外觀結構緊湊，尺寸僅有?12mm，方便集成到已有的裝置中，校正光束的發散角，有效減少光纖連接或光束處理中的光功率損耗，提高系統的光學性能。

?

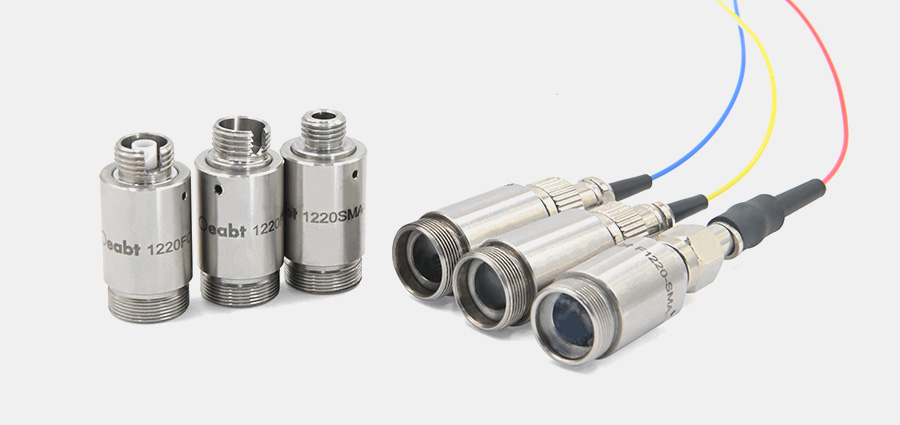

型號系列

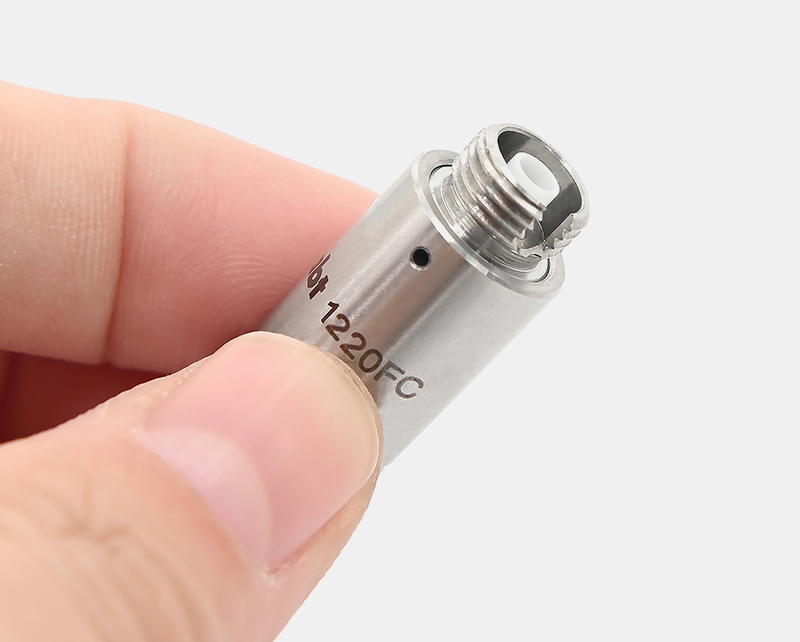

1220FC系列

1220FCAPC系列

1220SMA系列

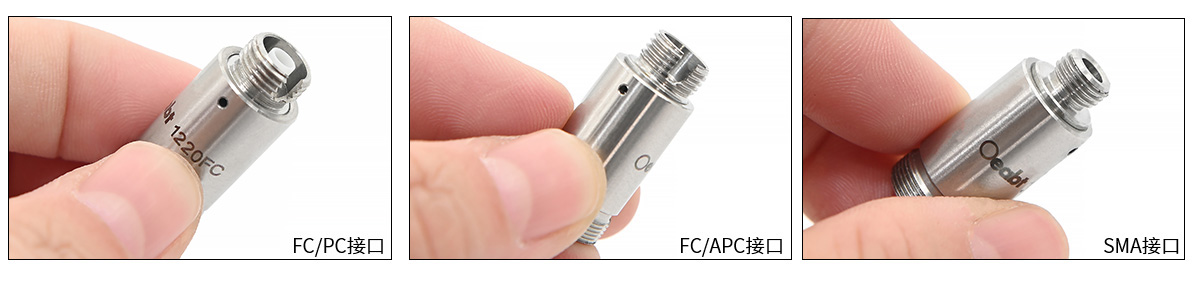

接口類型

FC/PC

FC/APC

SMA

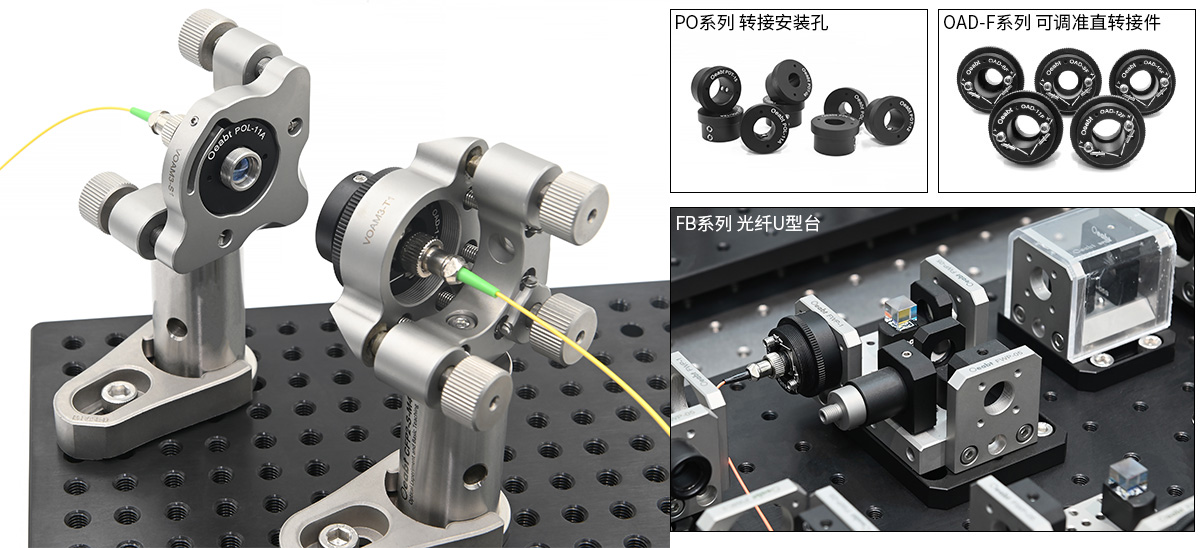

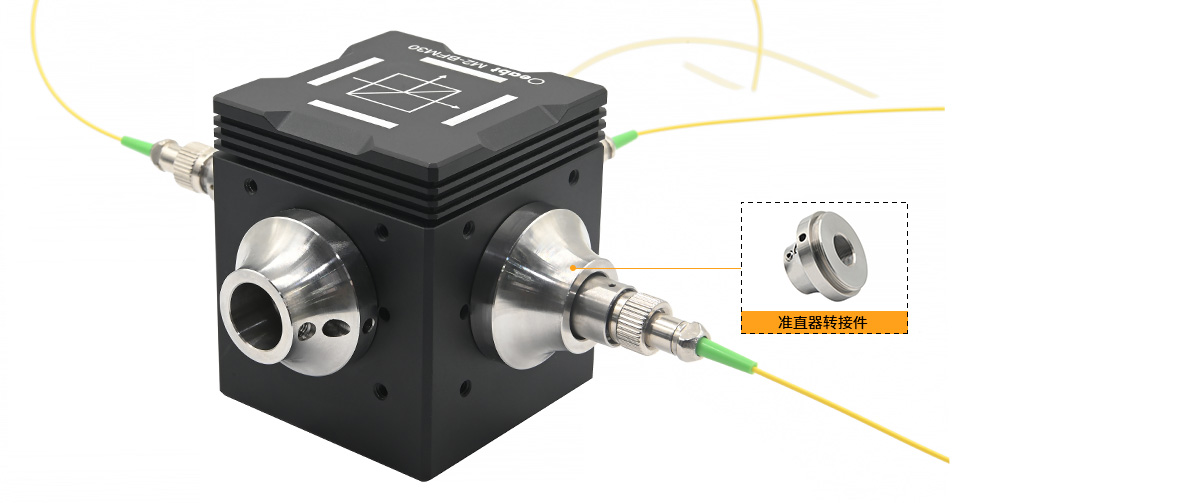

（2）為了安裝光纖準直器，推薦使用準直器安裝轉接件，內螺紋M11*0.5mm，兼容該系列的光纖準直器，且?guī)M1（1.035”-40）外螺紋，可以直接集成到30mm籠式系統。

?

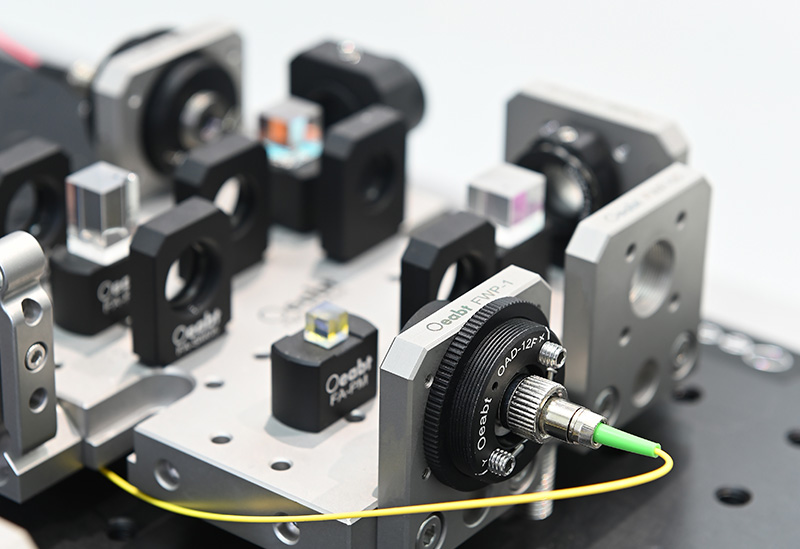

（3）此外，還可以搭配POL系列固定安裝孔或OAD系列準直安裝孔安裝至光學調整架使用。

?M2-BFD30mm籠式熒光立方點擊購買>	??1英寸低漂移三軸調整鏡架?點擊購買>
?可調準直轉接件?點擊購買>	?POL系列激光器安裝孔?點擊購買>

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 1220FC-405

規格：波長：405nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-405 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-450

規格：波長：450nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-450 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-488

規格：波長：488nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-488 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-520

規格：波長：520nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-520 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-635

規格：波長：635nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-635 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-658

規格：波長：658nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-658 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-785

規格：波長：785nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-785 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/PC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-830

規格：波長：830nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-830 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/PC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220FC-850

規格：波長：850nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FC-850 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/PC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 1220FCAPC-405

規格：波長：405nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-405 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-450

規格：波長：450nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-450 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-488

規格：波長：488nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-488 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-520

規格：波長：520nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-520 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-635

規格：波長：635nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-635 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-658

規格：波長：658nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-658 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-785

規格：波長：785nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-785 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/APC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-830

規格：波長：830nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-830 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/APC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；
型號： 1220FCAPC-850

規格：波長：850nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220FCAPC-850 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：FC/APC；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
數有效準直距離：2m；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 1220SMA-405

規格：波長：405nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-405 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-450

規格：波長：450nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-450 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-488

規格：波長：488nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-488 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-520

規格：波長：520nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-520 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-635

規格：波長：635nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-635 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-658

規格：波長：658nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-658 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：400-700nm；
接口：SMA；
光束直徑：5mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-785

規格：波長：785nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-785 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：SMA；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-830

規格：波長：830nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-830 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：SMA；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；
型號： 1220SMA-850

規格：波長：850nm

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

1220SMA-850 光纖準直鏡

規格

?12*22mm
材質

/
重量

/
產品描述

鍍增透膜：700-1100nm；
接口：SMA；
光束直徑：3mm；
發散角：0.01°；
焦距：15mm；
有效準直距離：2m；

產品推薦

產品推薦

型號系列	1220FC系列	1220FCAPC系列	1220SMA系列
接口類型	FC/PC	FC/APC	SMA
