低漂移系列
Low drift series
? 撓性夾具，兼容?2.5mm或?3.2mm的插芯；
? 底部M4螺紋安裝孔，兼容多系列光學接桿；
? 體積小巧，能將光纖接頭靈活地安裝在實驗裝置中；

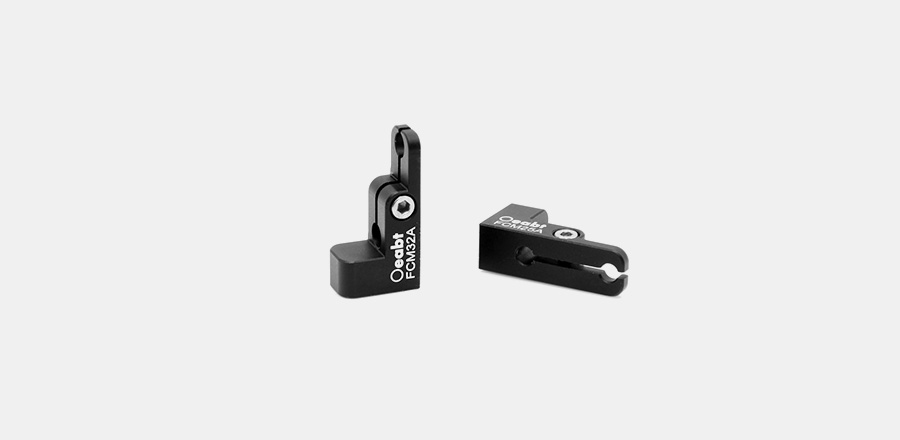

FCM系列插芯夾具體積小巧，兼容光纖接頭安裝在實驗裝置中。兼容?2.5mm或?3.2mm的插芯直徑和光纖接頭。
|
插芯夾具 |
||
|
型號 |
FCM25A |
FCM32A |
|
規格 |
11.0*6.7*21.5mm |
|
|
插芯孔徑 |
?2.5mm |
?3.2mm |
|
螺紋類型 |
M4 |
|
|
重量 |
1.8g |
1.7g |
|
材質 |
7075鋁合金 |
|
?光纖轉接件
螺紋和非螺紋轉接件
可以將大多數帶接頭的光纖接在SM螺紋，C-Mount螺紋或者無螺紋組件上。我們提供FC/PC、SMA接頭轉接件，也提供用于?1.25mm或?2.5mm插芯的SM1 (1.035"-40)外螺紋轉接件。這些轉接件常用于組裝單模和多模光纖耦合器和準直器或其他自由空間耦合應用。它們也可用于閉光耦合我們的SM1 (1.035"-40)螺紋光電探測器或很多功率計探頭。我們的C-Mount螺紋光纖轉接件將光纖跳線連接在C-Mount相機上。保護套轉接件
FC/PC和SMA保護套轉接件包含一個用于自由空間出射的接頭。接頭插芯的前表面和轉接件的后表面平齊，這樣可以使光纖近似直接接觸轉接件后面的任何光學元件或儀器。接桿安裝轉接件

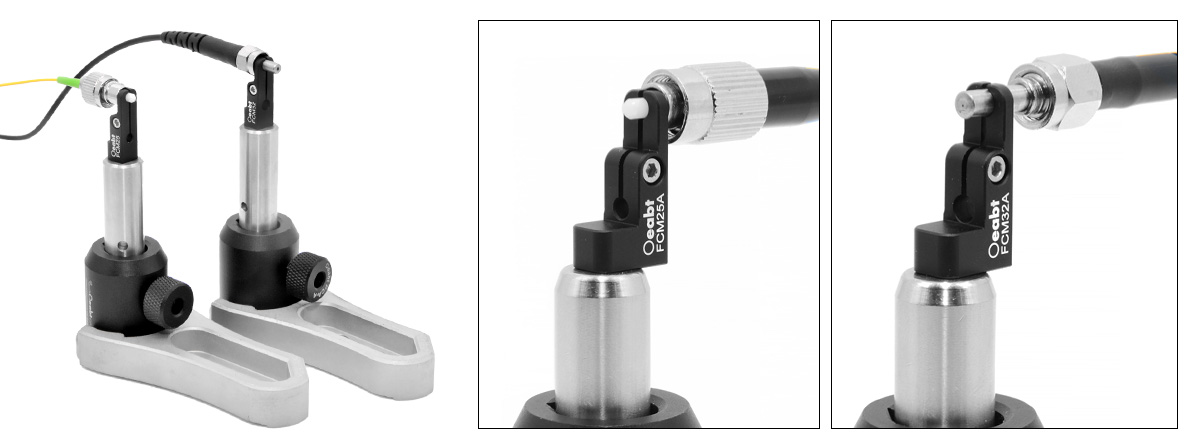

可安裝在接桿上的插芯夾具設計用于將光纖接頭緊湊地固定在實驗裝置中。夾具兼容?2.5mm，?3.2mm組件，包括FC/PC、SMA接頭以及光纖準直器。這些撓性夾具包含一個用于安裝接桿的M4螺紋孔，使用2mm六角扳手固定插芯。
?產品描述
（1）FCM系列插芯夾具體積小巧，兼容光纖接頭安裝在實驗裝置中。兼容?2.5mm或?3.2mm的插芯直徑和光纖接頭。通過側面的緊定螺絲可將光纖插芯夾持在撓性夾具中，使用1.5mm六角扳手固定擰緊。

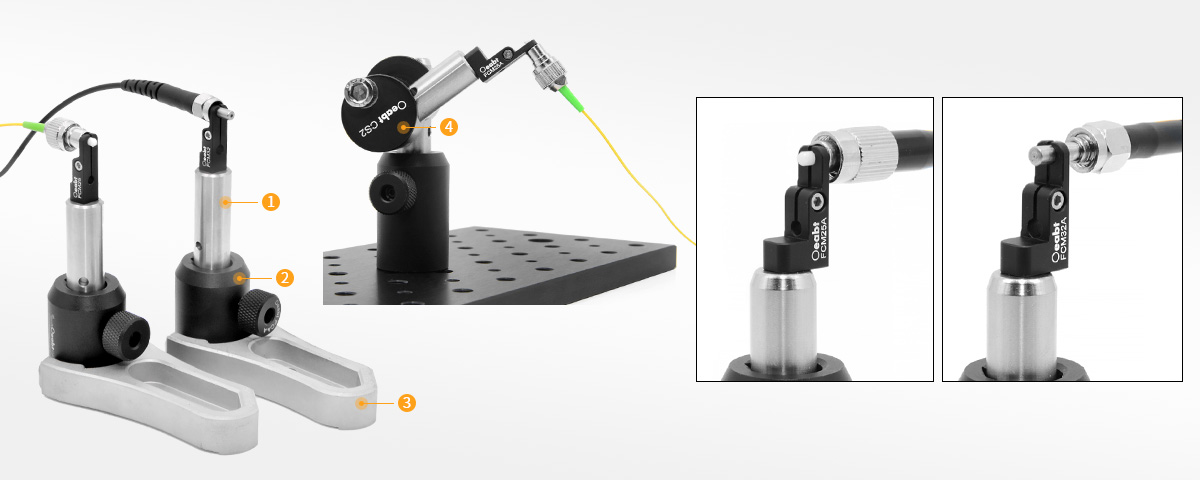

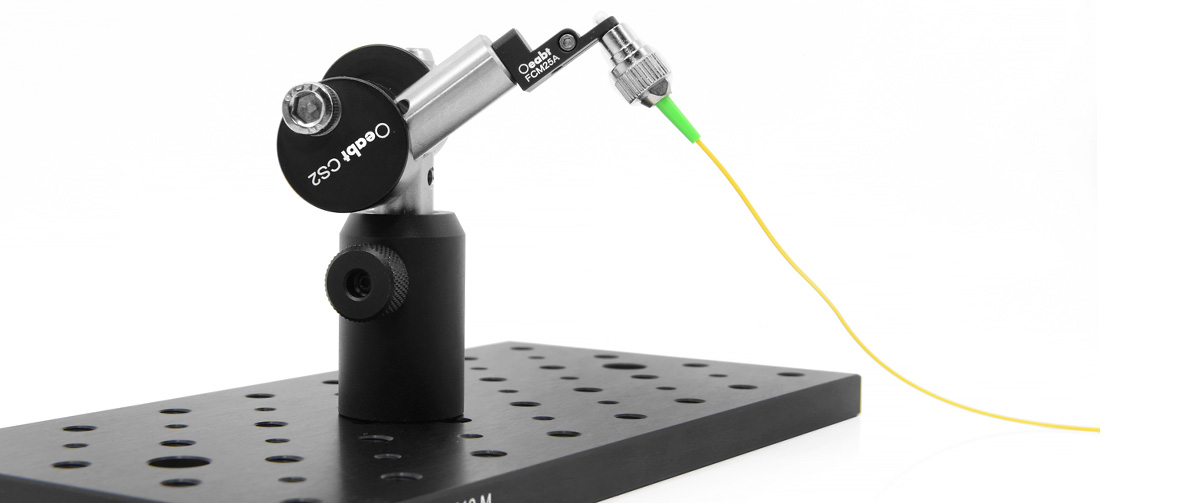

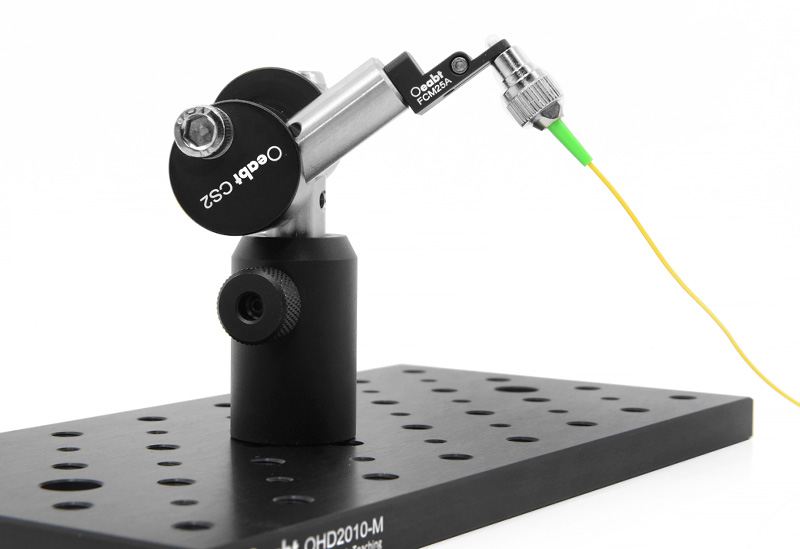

（2）夾具底部的M4螺孔兼容我們的?12mm不銹鋼接桿,應用于自由空間搭建。搭配CS2 可調角度接桿夾使用,可在實驗裝置中自由偏轉, 靈活性大幅提高。
光纖連接件可以用于把跳線和光纖探頭和其它裝置相連接，或應用于把標準光纖和光學附件互相連接起來應用于復雜的光學實驗。

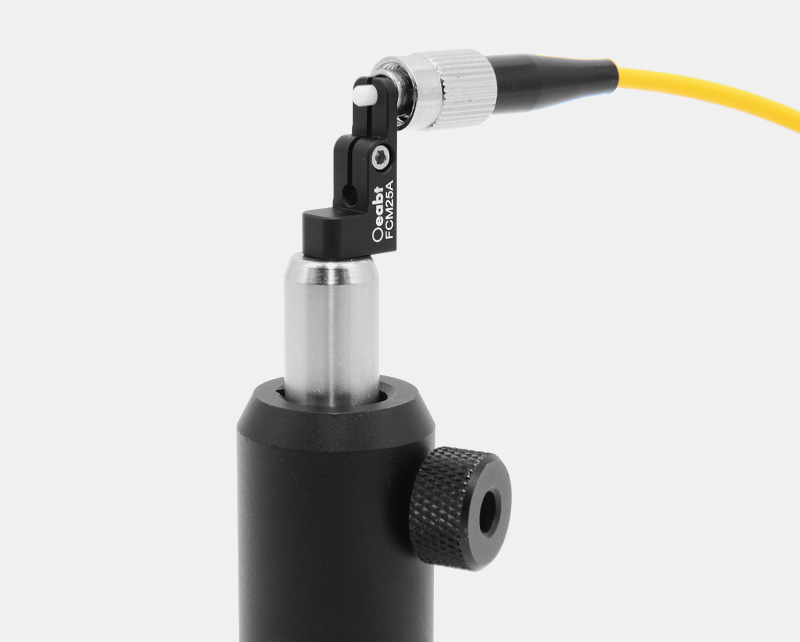

? 撓性夾具，兼容?2.5mm的插芯；
? 底部M4螺紋安裝孔，兼容多系列光學接桿；
? 體積小巧，能將光纖接頭靈活地安裝在實驗裝置中；

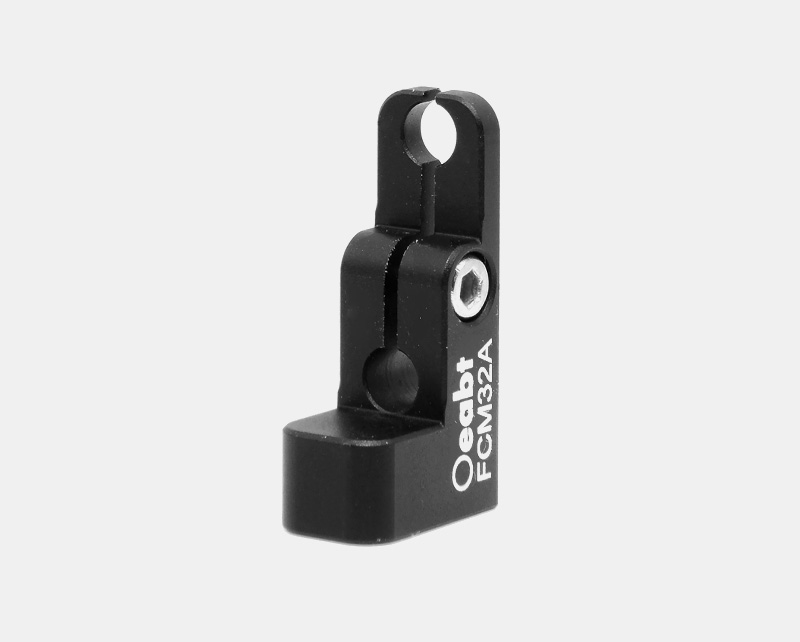

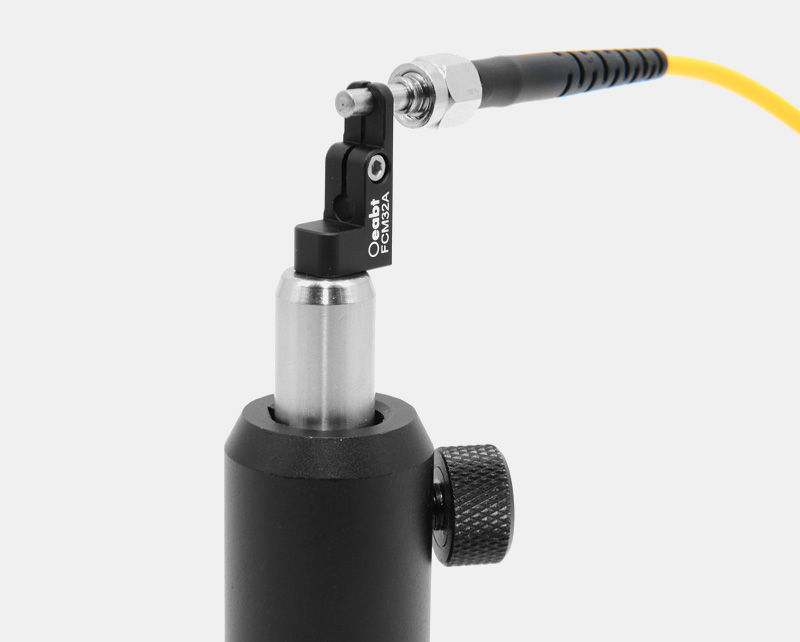

? 撓性夾具，兼容?3.2mm的插芯；
? 底部M4螺紋安裝孔，兼容多系列光學接桿；
? 體積小巧，能將光纖接頭靈活地安裝在實驗裝置中；

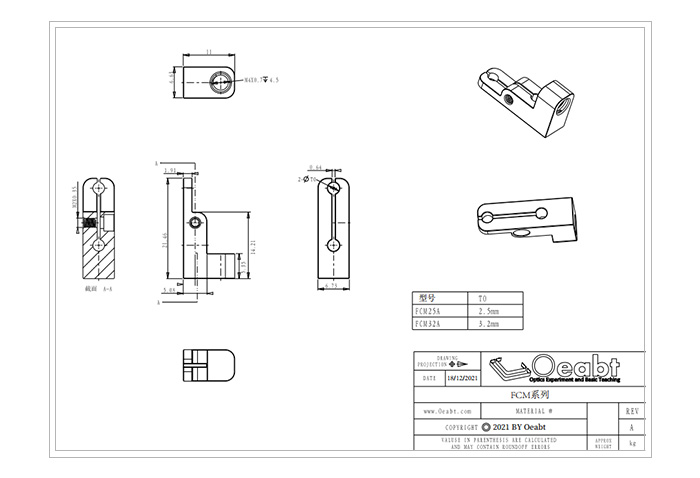

工程圖下載
