參數規格技術說明組裝應用舉例工程圖下載

產品說明

? ?12*22.1mm，無磁不銹鋼外殼；

? 可調節聚焦的光纖準直器，用于準直光纖出射的光；

? 可選可見光或近紅外寬帶增透涂層；

? 用于單模光纖跳線，有FC/PC、FC/APC接頭選項；

? 簡化光纖耦合探測系統；

光纖準直器經過預對準，用于將光纖中傳輸?shù)陌l(fā)散光束準直成平行光束（或?qū)⑵叫泄馐詈系焦饫w中）的光學器件。

外觀尺寸	?12*22.1mm（不含接口）
光束直徑	5mm
發散角	0.01°
焦距	6.5mm
數值孔徑NA	0.17
有效準直距離	2m

系列

型號

鍍?cè)鐾改?/span>

接口

FFC7系列

FFC7-VIS

400-700nm

FC/PC

(2.2 mm寬鍵)

FFC7-NIR

700-1100nm

系列

型號

鍍?cè)鐾改?/span>

接口

FFCAPC7系列

FFCAPC7-VIS

400-700nm

FC/APC

(2.0 mm窄鍵)

FFCAPC7-NIR

700-1100nm

示意圖

通用參數

?光學知識點

——發散角的理論近似值：

只要光纖的輸出光具有高斯強度分布，就可以通過下面公式近似計算發散角的理論值。所以該公式非常適用于單模(SM)光纖，但是由于多模(MM)光纖的輸出光不具備高斯強度分布，因此使用該公式估算的發散角偏小。

發散全角(用度表示)通過下式得出：

其中，MFD是模場直徑，f是準直器的焦距。(注意：MFD和f在該算式中的單位必須相同)。示例：使用準直器（f≈40mm，λ=543nm）和單模光纖跳線（MFD =3.6μm）時，則發散角為：θ≈(0.0036mm / 40mm)*(180 / 3.1416) ≈0.0051°or0.089mrad.

——輸出光束直徑的理論近似值：

輸出光束直徑可以根據以下公式估算：

其中，λ是所用光的波長，MFD是模場直徑，f是準直器的焦距。(注意：MFD和f在該算式中的單位必須相同)。示例：準直器（f =8.18mm）配合光纖跳線（MFD=10.4μm）和1550nm的光一起使用時，輸出光束直徑為d≈（4）（0.00155mm）[8.18 mm /（pi*0.0104 mm）]=1.55mm。

——最大束腰距離的理論近似值：

最大束腰距離，是指為了維持準直，束腰可以位于透鏡最遠的距離，近似為

其中，f是準直器的焦距，λ是所用光的波長，MFD是模場直徑。(注意：MFD和f在該算式中的單位必須相同)。?示例：準直器（f=10.9 mm）配合光纖跳線（MFD≈4.0μm，計算的近似值）和532nm的光一起使用時，最大束腰距離近似為Z_max≈10.9mm + [2*（10.9mm）2 *0.000532mm] / [pi*(0.004mm)2]=2526mm。

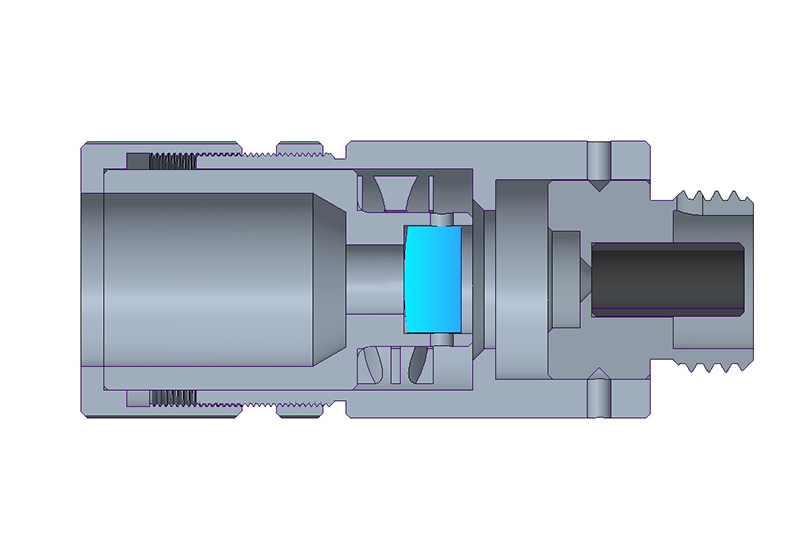

（1）旋轉準直器的外部旋頭可以使內部的非球面透鏡沿光軸進行非旋轉平移，從而調節透鏡和光纖端面之間的距離。用于準直光纖的輸出光或?qū)⑵叫泄馐詈系焦饫w中。調焦到所需位置，就可以使用外殼的滾花鎖緊環將旋頭位置鎖定。

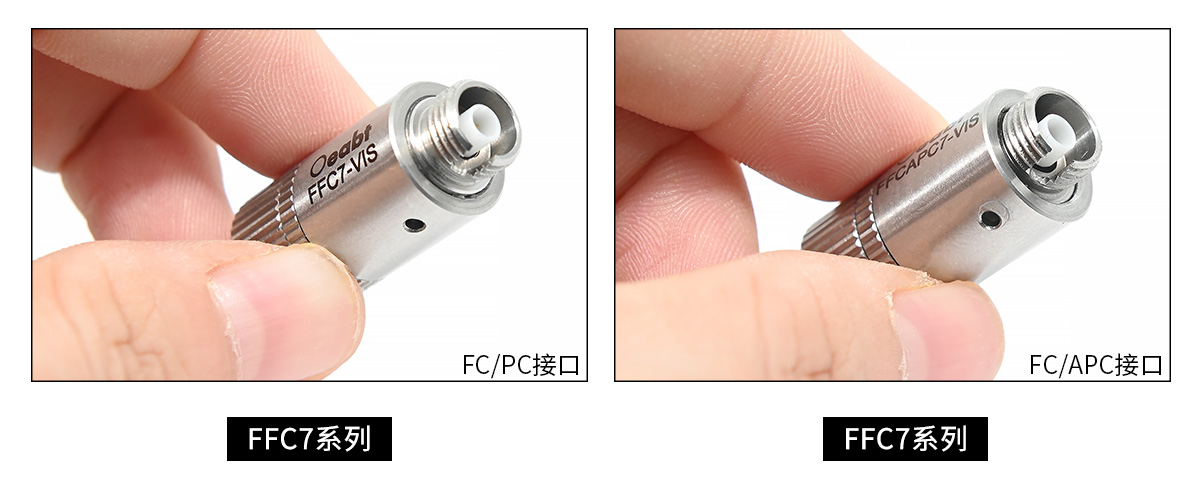

型號系列	FFC7系列	FFCAPC7系列
接口類型	FC/PC	FC/APC

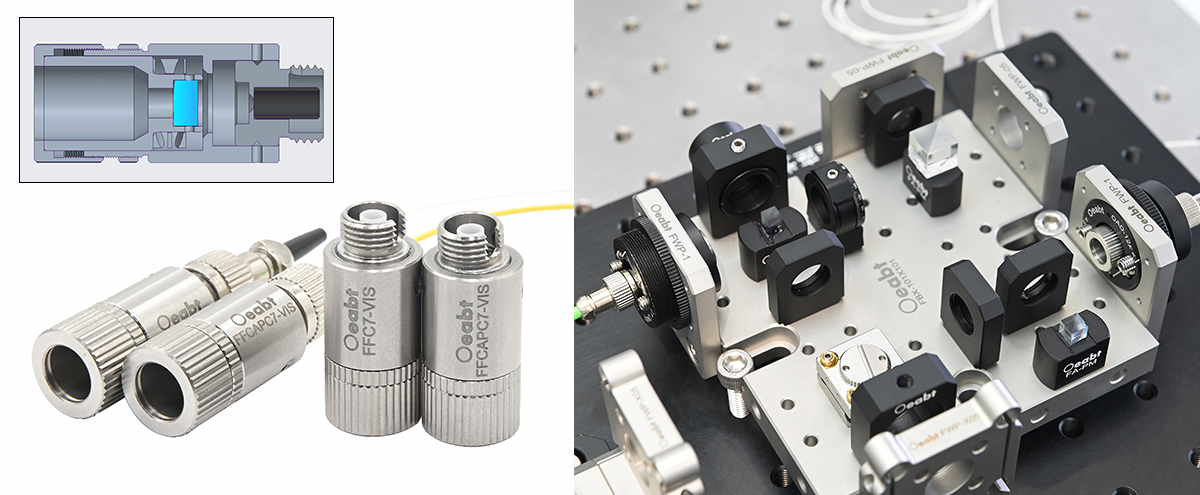

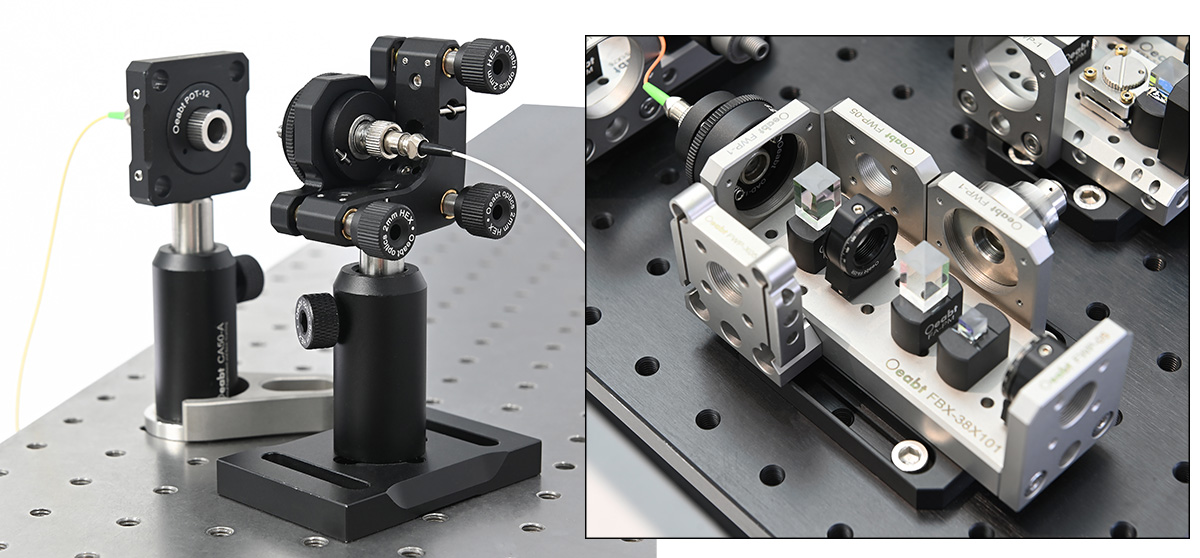

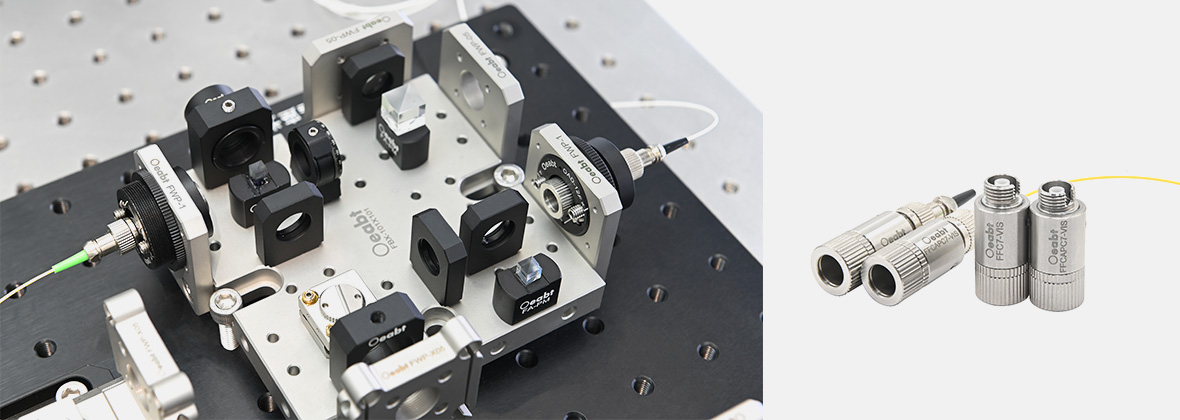

（2）對于光纖對光纖的耦合，推薦使用FB系列光纖U型臺定位耦合。搭配POL-12固定安裝孔或OAD-12準直安裝孔，兼容該系列的光纖準直器，且?guī)M1（1.035”-40）外螺紋，可以直接集成到U型臺或光學鏡架、籠式系統。

?FB系列單軸/多軸光纖U形臺 點擊購買>	?CSJ-30 30mm螺紋籠板?點擊購買>
?CA-A系列接桿支架?點擊購買>	?M-BASE 可調節底板底座?點擊購買>

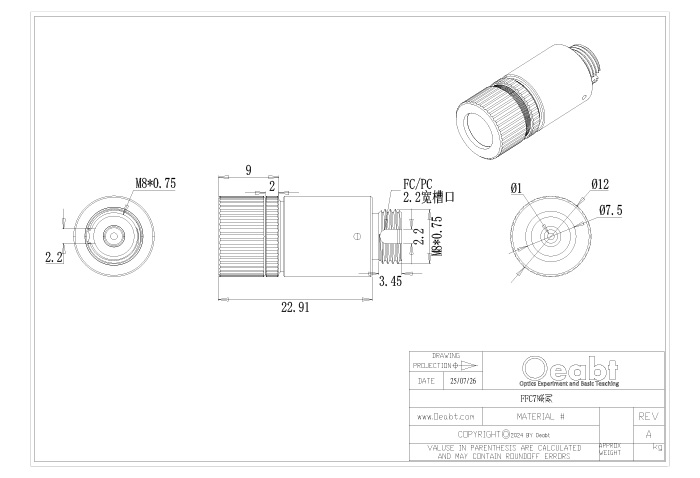

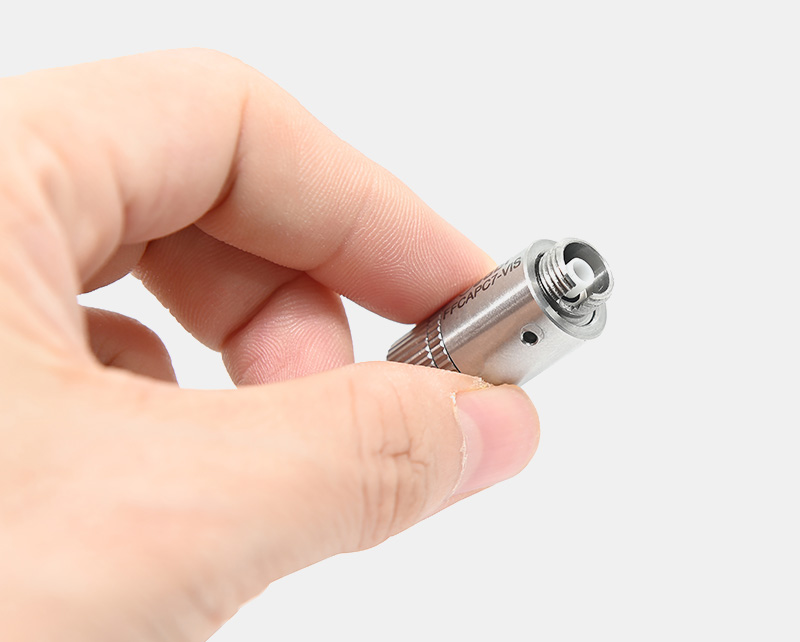

FFC7系列可調光纖準直鏡

? ?12*22.1mm，無磁不銹鋼外殼；

? 可調節聚焦的光纖準直器，用于準直光纖出射的光；

? 可選可見光或近紅外寬帶增透涂層；

? 用于單模光纖跳線，F(xiàn)C/PC接頭；

? 簡化光纖耦合探測系統；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FFC7-VIS

規格： FC/PC(2.2 mm寬鍵)

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

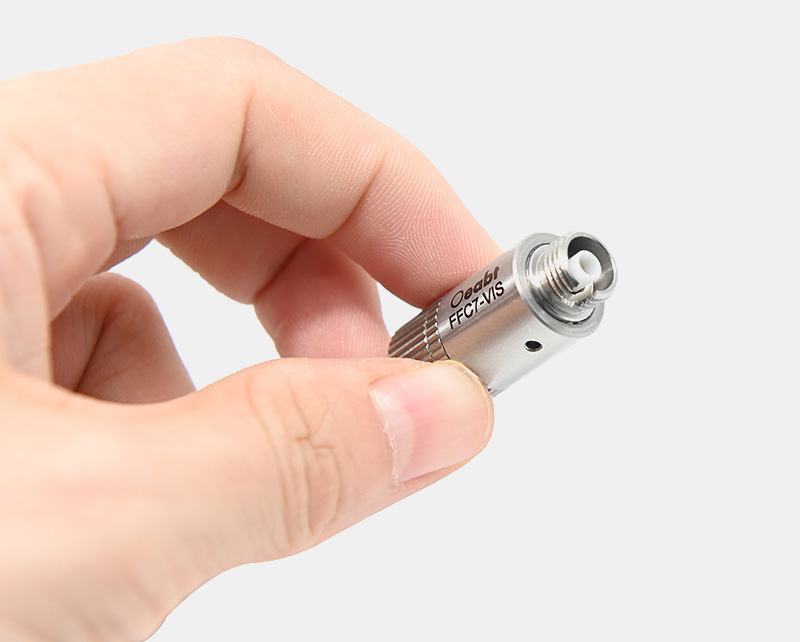

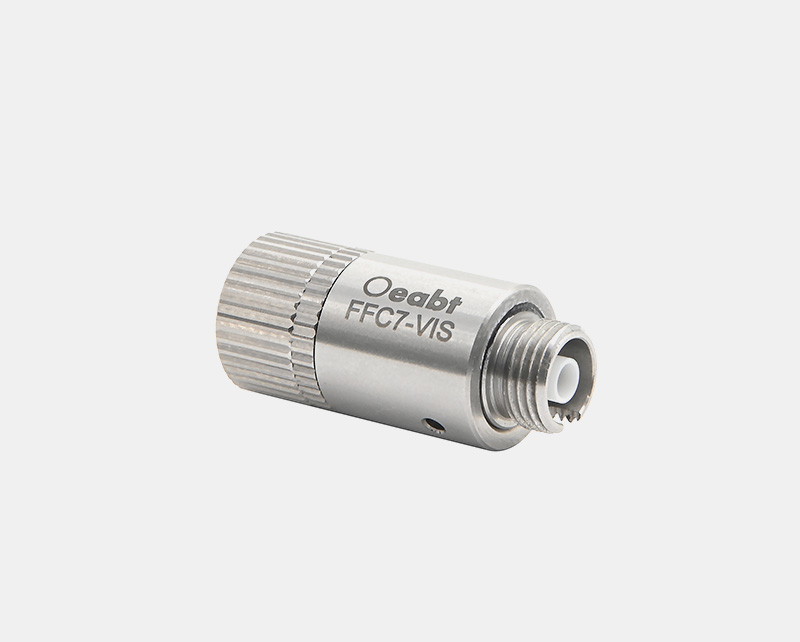

FFC7-VIS 可調光纖準直鏡

規格

?12*22.1mm（不含接口）
材質

/
重量

/
產品描述

鍍?cè)鐾改ぃ?00-700nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：6.5mm；
有效準直距離：2m；
數值孔徑：0.17
型號： FFC7-NIR

規格： FC/PC (2.2 mm寬鍵)

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

FFC7-NIR 可調光纖準直鏡

規格

?12*22.1mm（不含接口）
材質

/
重量

/
產品描述

鍍?cè)鐾改ぃ?00-1100nm；
接口：FC/PC；
光束直徑：5mm；
發散角：0.01°；
焦距：6.5mm；
有效準直距離：2m；
數值孔徑：0.17

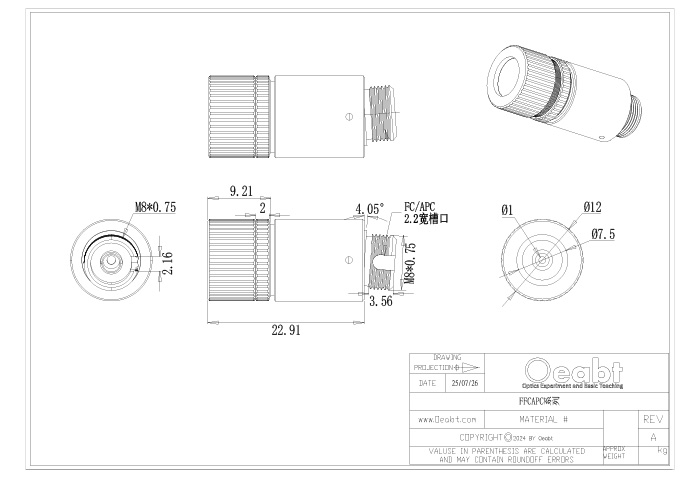

FFCAPC7系列可調光纖準直鏡

? ?12*22.1mm，無磁不銹鋼外殼；

? 可調節聚焦的光纖準直器，用于準直光纖出射的光；

? 可選可見光或近紅外寬帶增透涂層；

? 用于單模光纖跳線，F(xiàn)C/APC接頭；

? 簡化光纖耦合探測系統；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： FFCAPC7-VIS

規格： FC/APC (2.0 mm窄鍵)

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

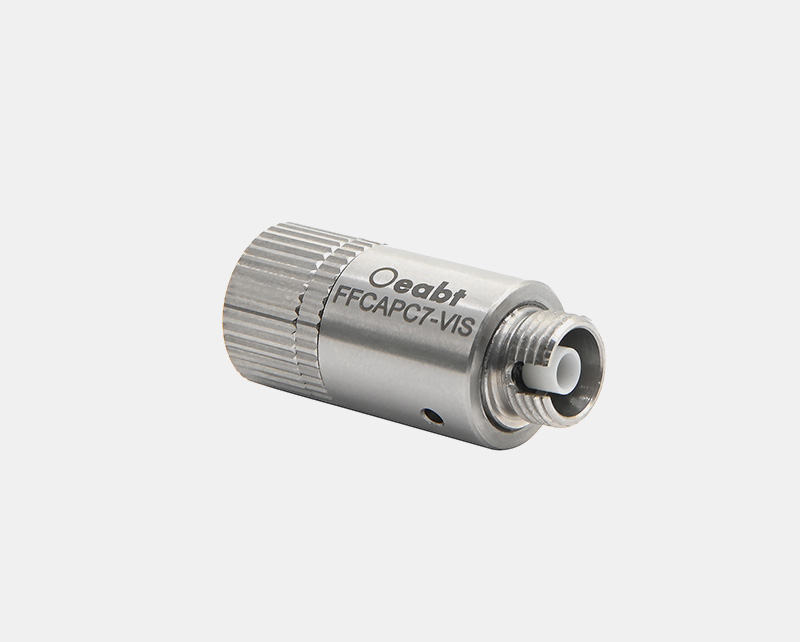

FFCAPC7-VIS 可調光纖準直鏡

規格

?12*22.1mm（不含接口）
材質

/
重量

/
產品描述

鍍?cè)鐾改ぃ?00-700nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：6.5mm；
有效準直距離：2m；
數值孔徑：0.17
型號： FFCAPC7-NIR

規格： FC/APC (2.0 mm窄鍵)

工程圖：點擊下載

對比：

單價：￥494

發貨日期：當天

購物車：

FFCAPC7-NIR 可調光纖準直鏡

規格

?12*22.1mm（不含接口）
材質

/
重量

/
產品描述

鍍?cè)鐾改ぃ?00-1100nm；
接口：FC/APC；
光束直徑：5mm；
發散角：0.01°；
焦距：6.5mm；
有效準直距離：2m；
數值孔徑：0.17
