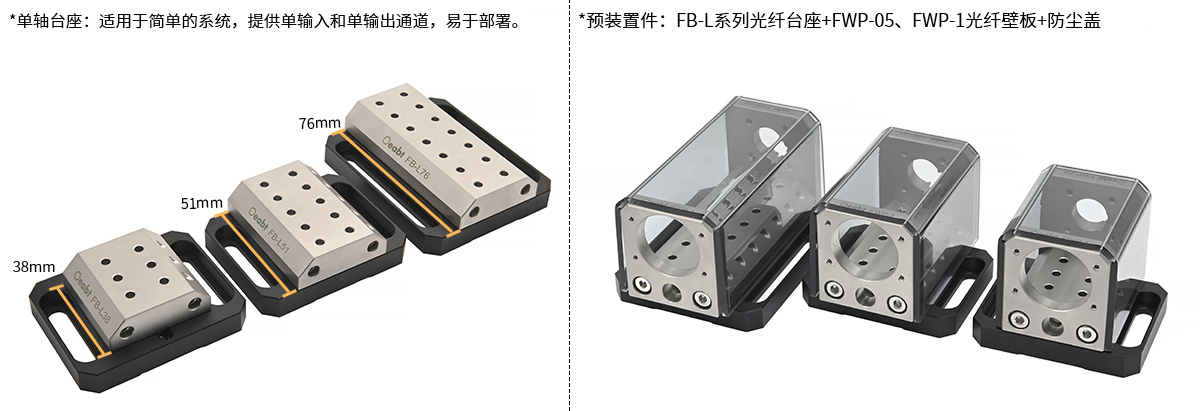

? 單軸向，適合一個輸入和輸出端口的系統；
? 臺面有3、5、7多組件安裝位置；
? 兩側有壁板安裝孔； 常搭建應用：偏振分束器、偏振控制器、可調光衰減器； 提供光纖U型臺預裝置套件選項；

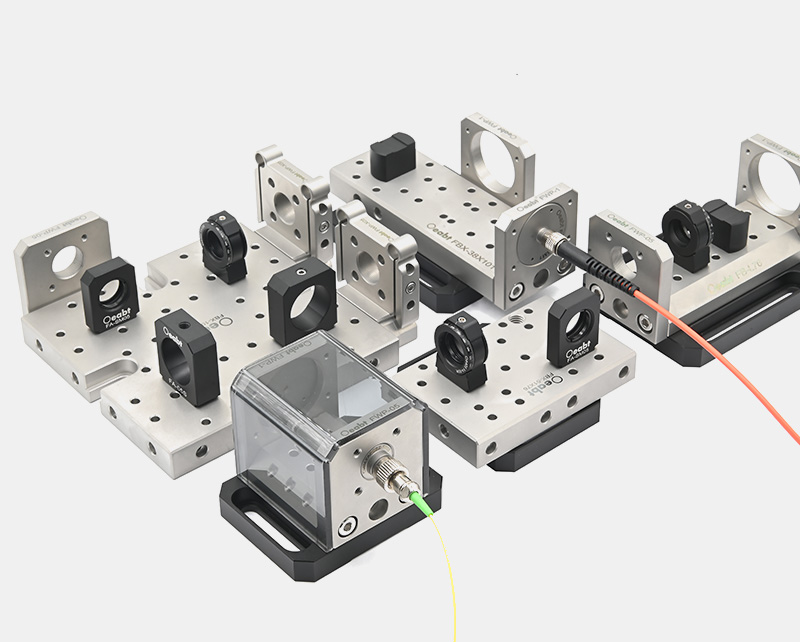

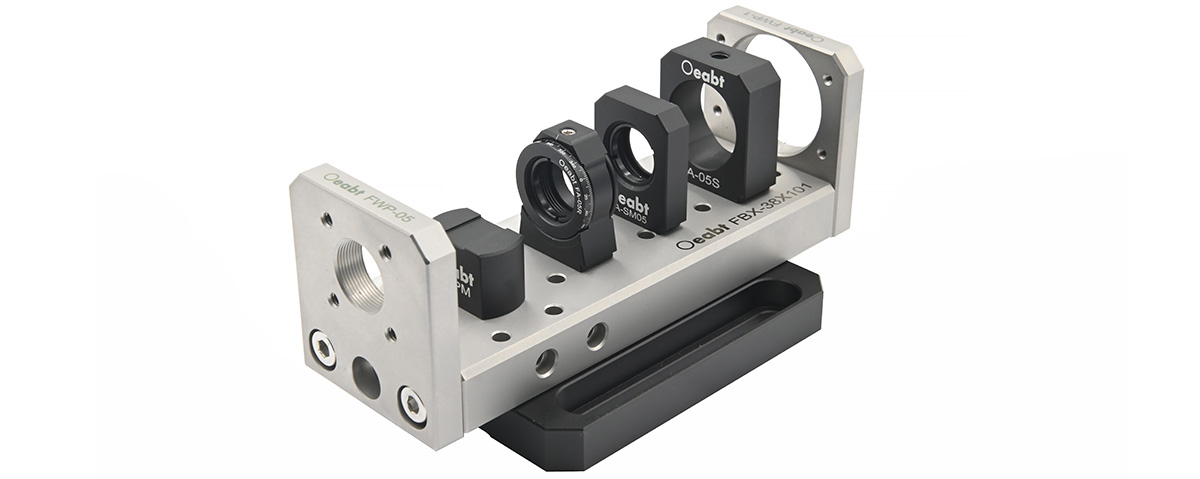

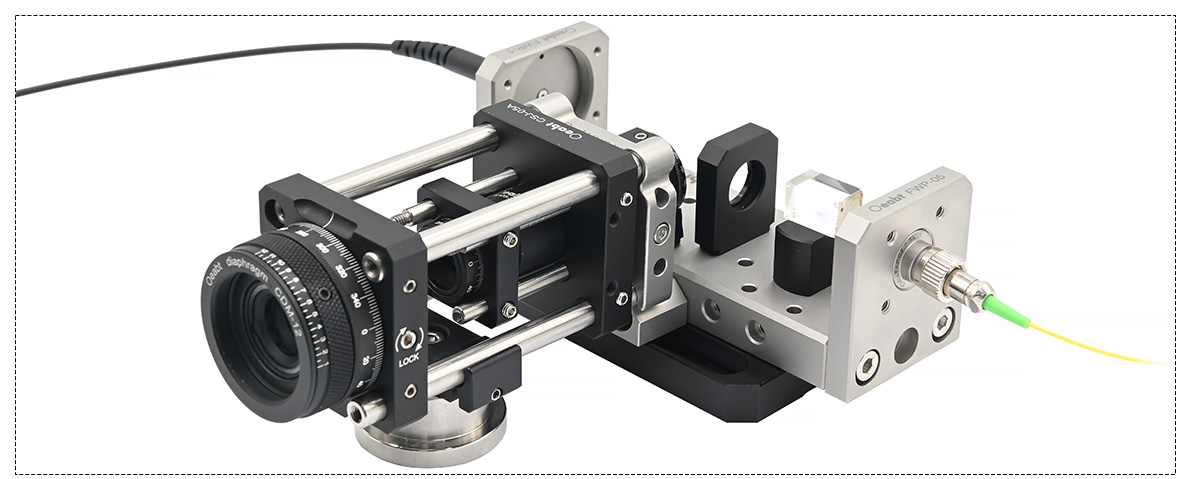

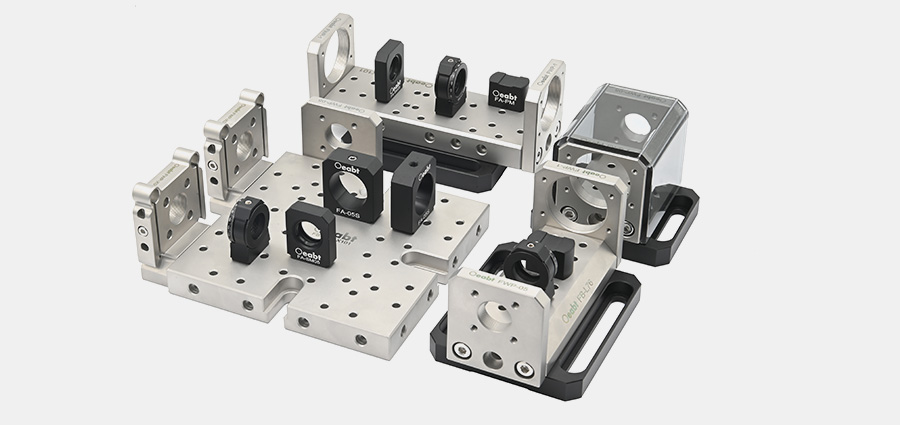

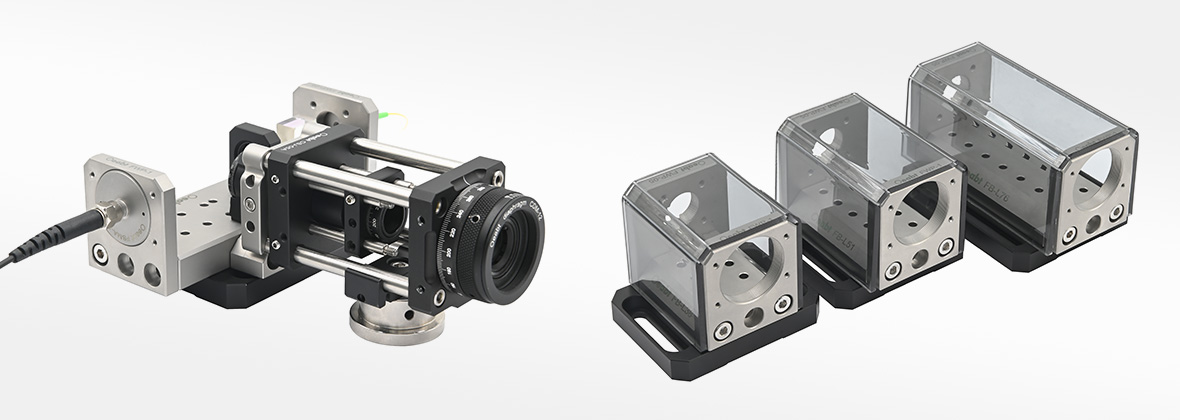

該光纖系統組件是搭建各種光纖系統的理想選擇。無論是簡單的單軸系統，還是復雜的多軸系統，我們的光纖臺座都能滿足不同應用需求。
|

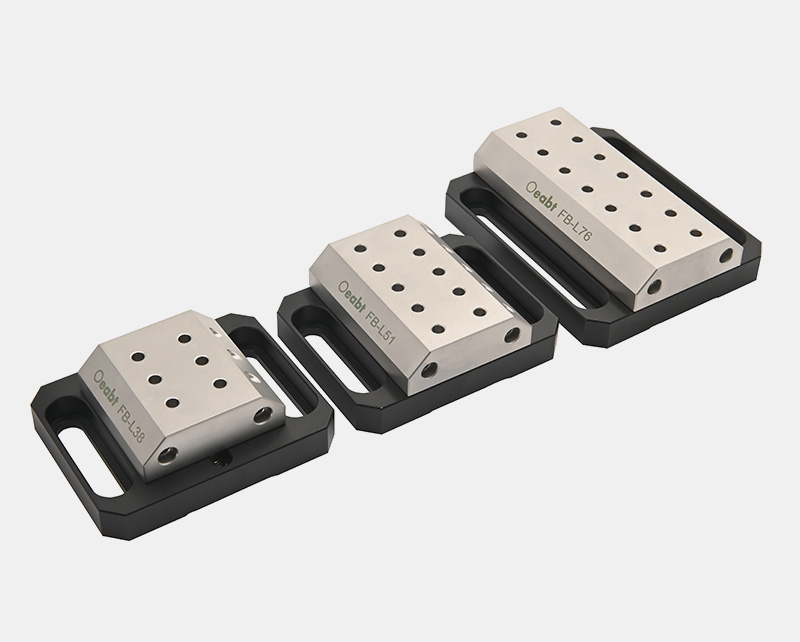

單軸光纖臺座 |
|||
|
型號 |

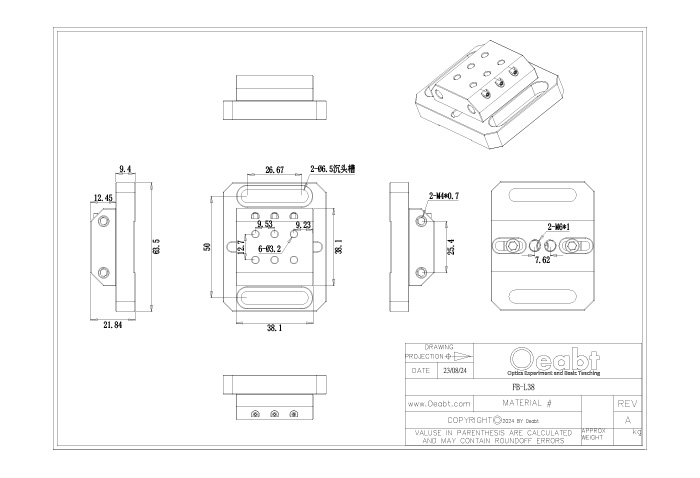

FB-L38 |

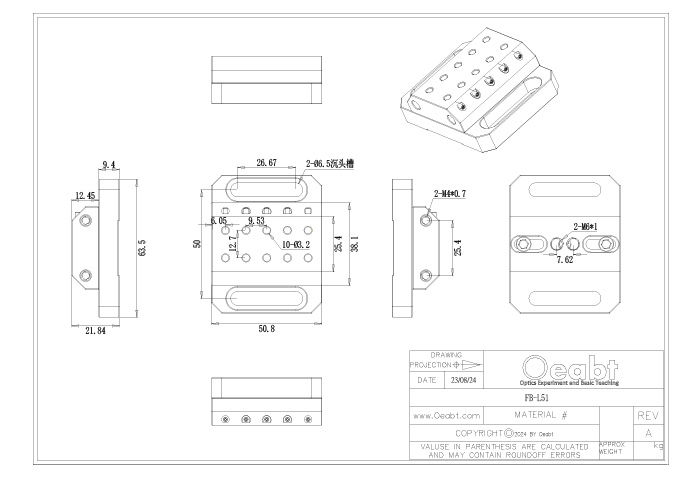

FB-L51 |

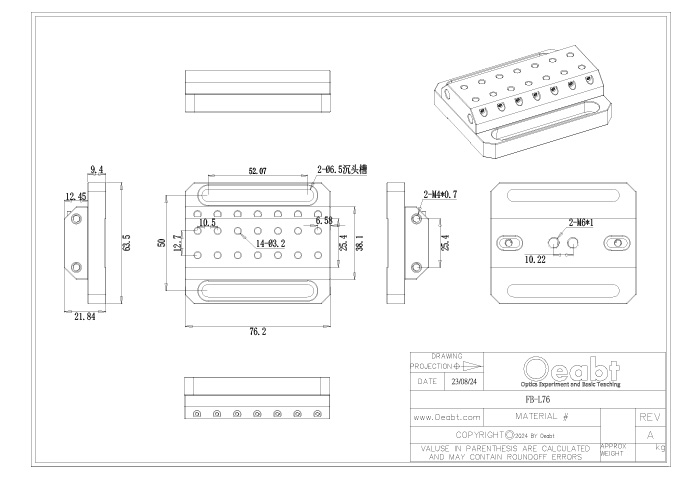

FB-L76 |
|
規格 |
50.8*63.5*52.4mm |
50.8*63.5*52.4mm |
76.2*63.5*52.4mm |
|
臺面安裝 |
2端口，3個安裝位置 |
2端口，5個安裝位置 |
2端口，7個安裝位置 |
|
重量 |
160.0g |
221.7g |
335.7g |
|
軸向安裝 |
單軸向 |
||
|
螺孔類型 |
M4*4處，M6*26.6mm*2處（沉頭槽） |
||
|
材質 |
304不銹鋼+鋁合金 |
||
|

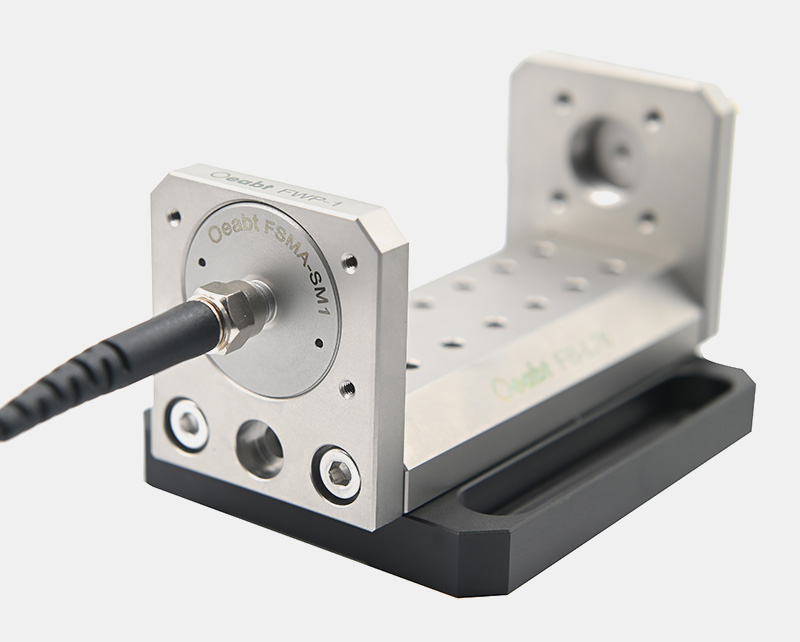

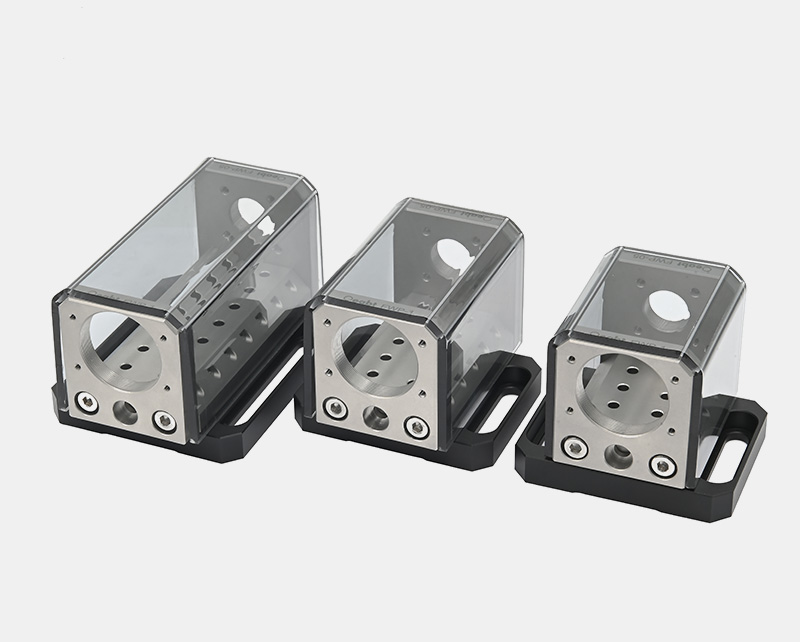

光纖U型臺【一套】 |
||||
|
型號 |
規格 |
臺面安裝 |
端口類型 |
重量 |
|
FB-38WP |
50.8*63.5*21.8mm |
2端口，3個安裝位置 |
一端SM1、一端SM05 |
311.9g |
|
FB-51WP |
63.5*63.5*21.8mm |
2端口，5個安裝位置 |
357.1g |
|
|
FB-76WP |
88.9*63.5*21.8mm |
2端口，7個安裝位置 |
480.0g |
|
|

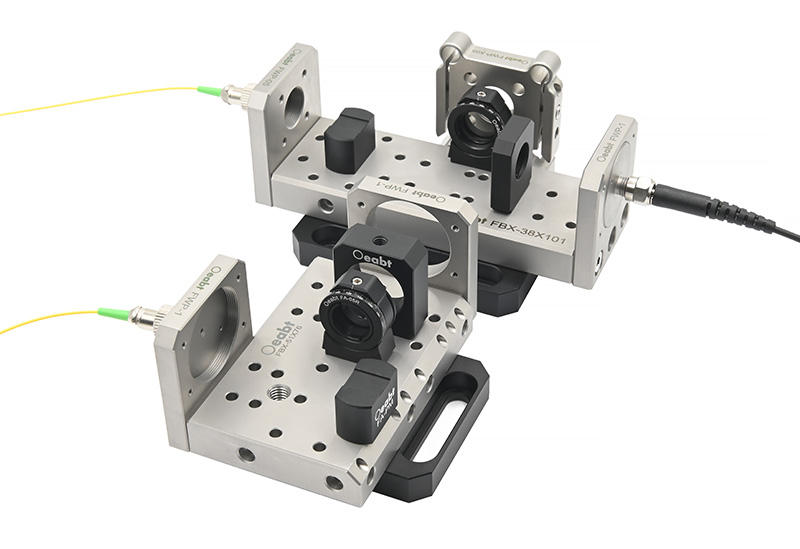

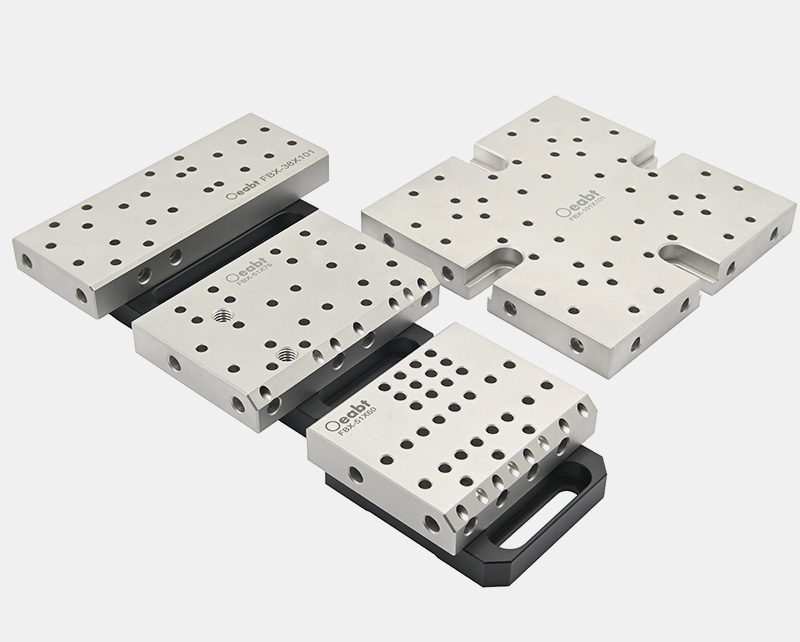

多軸光纖臺座 |
|||||
|
型號 |
規格 |
臺面安裝 |
重量 |
軸向安裝 |
材質 |
|

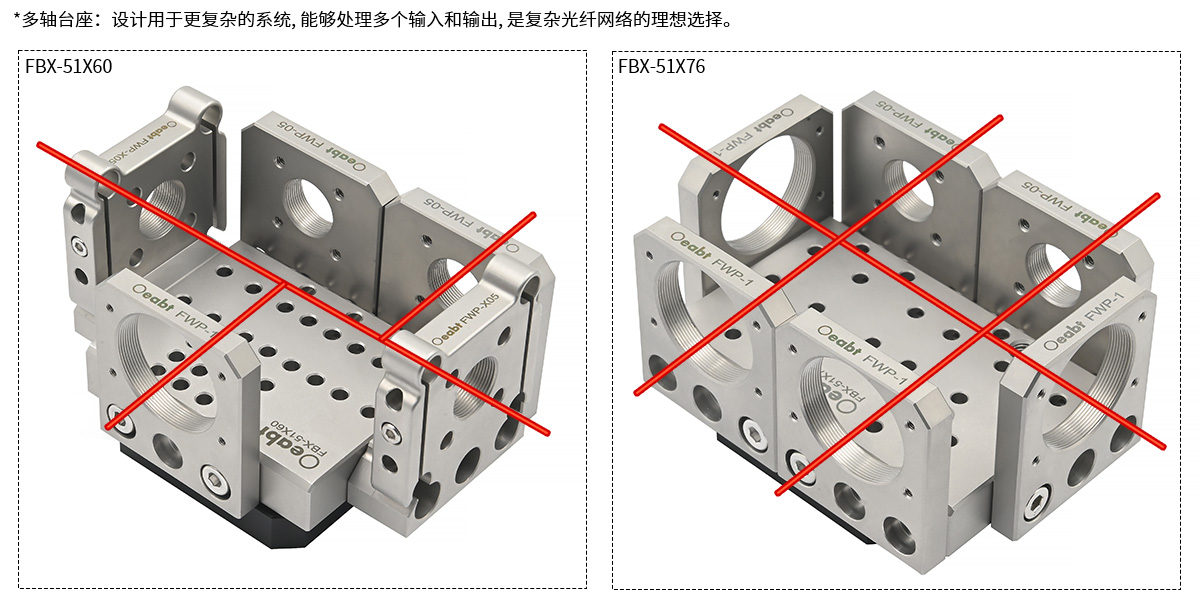

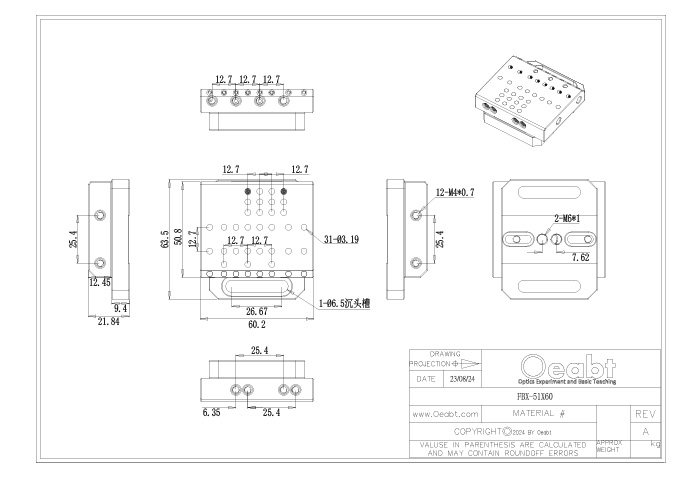

FBX-51X60 |
60.2*88.9*21.8mm |
4端口，16個安裝位置 |
323.8g |
多軸向 |
304不銹鋼+鋁合金 |
|

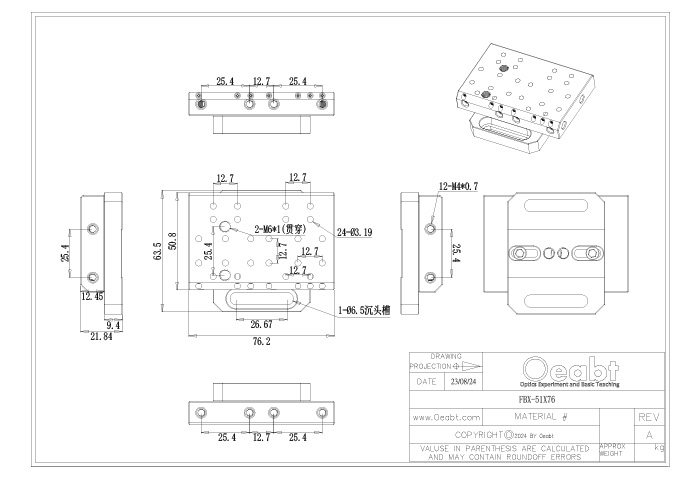

FBX-51X76 |
76.2*88.9*21.8mm |
6端口，12個安裝位置 |
401.4g |
||
|

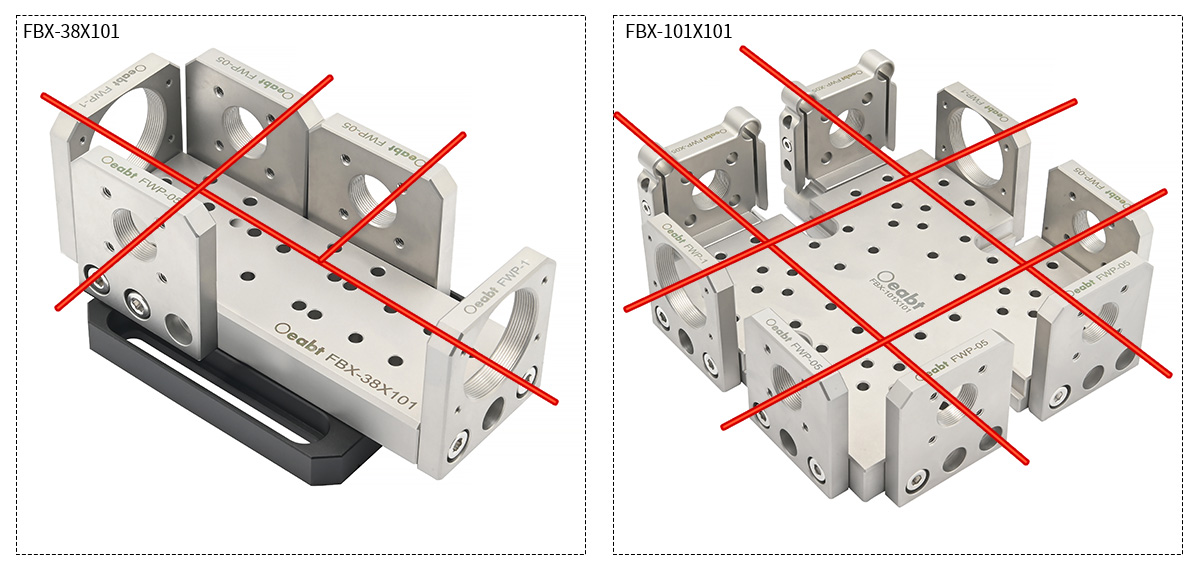

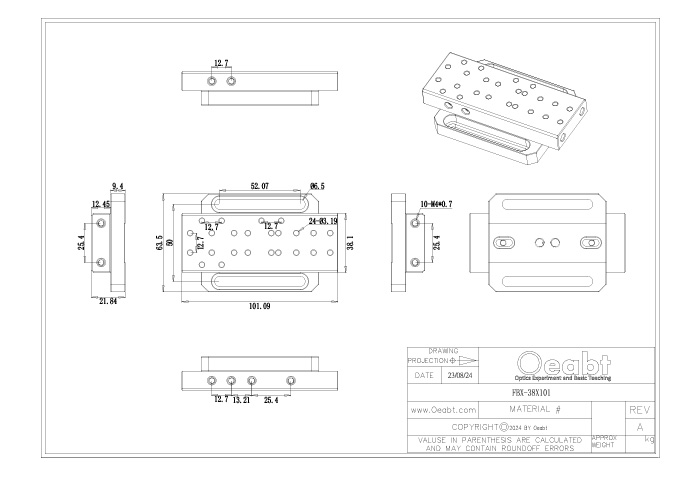

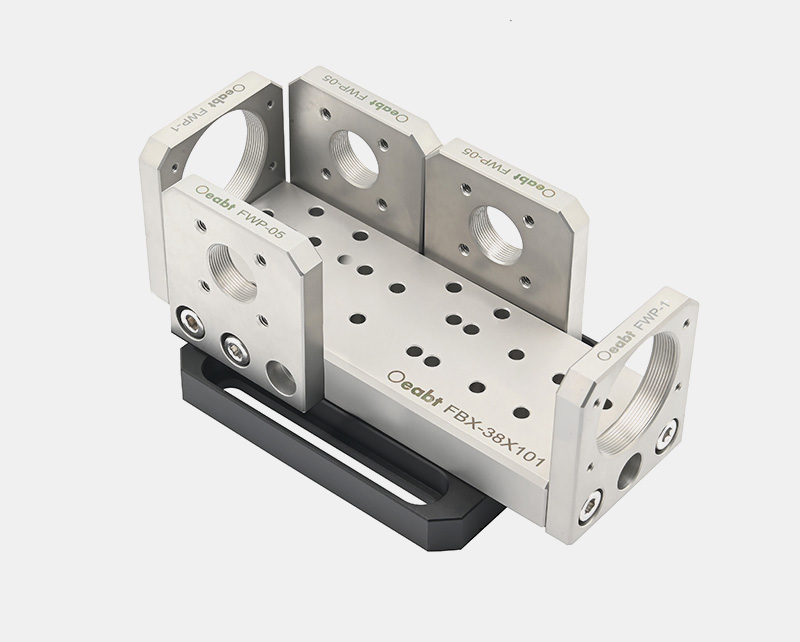

FBX-38X101 |
101.0*63.5*21.8mm |
5端口，12個安裝位置 |
441.5g |
||
|
FBX-101X101 |
101.0*101.0*12.6mm |
8端口，24個安裝位置 |
930.0g |
||
|

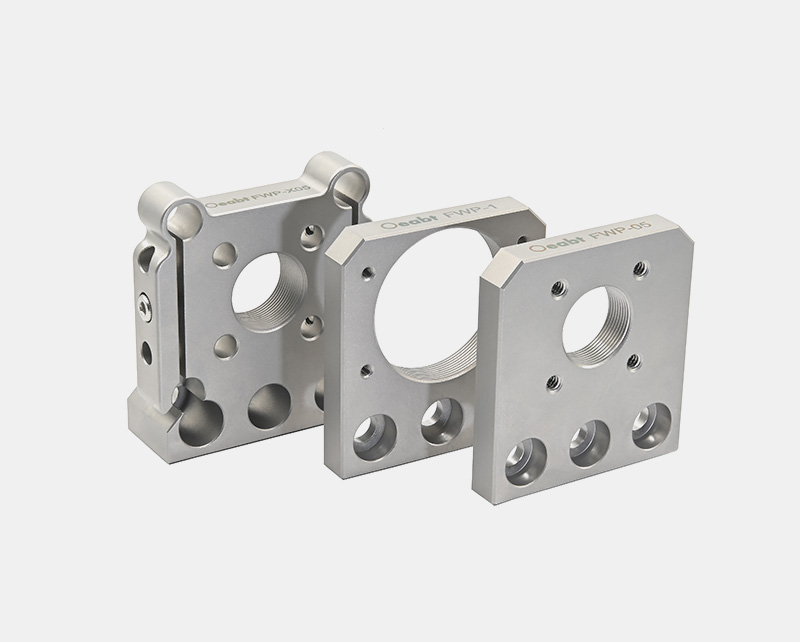

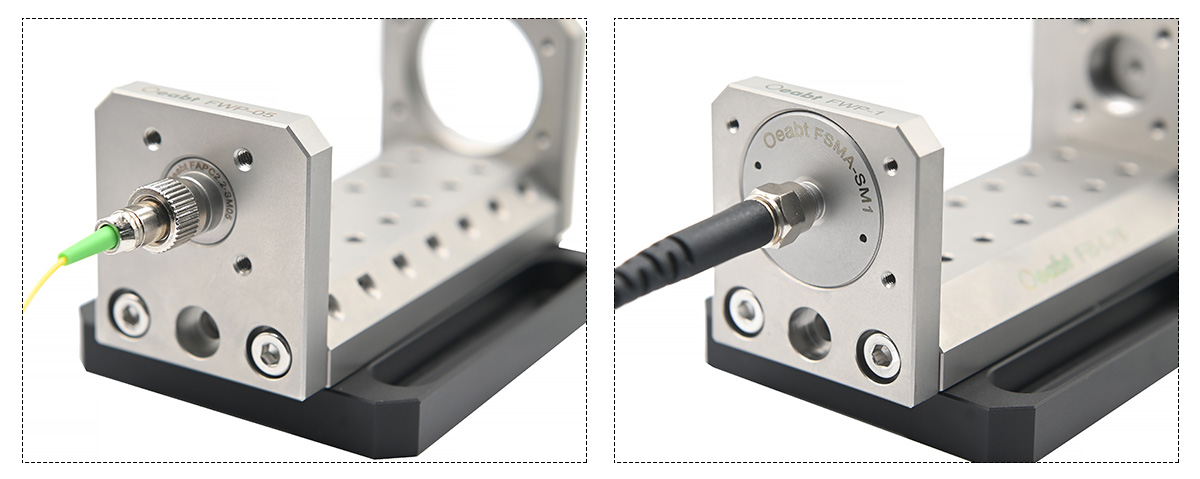

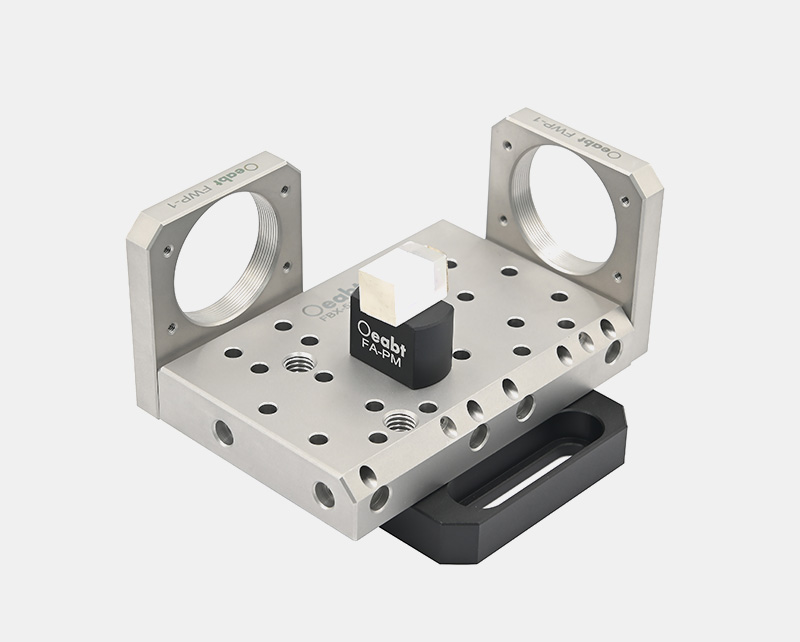

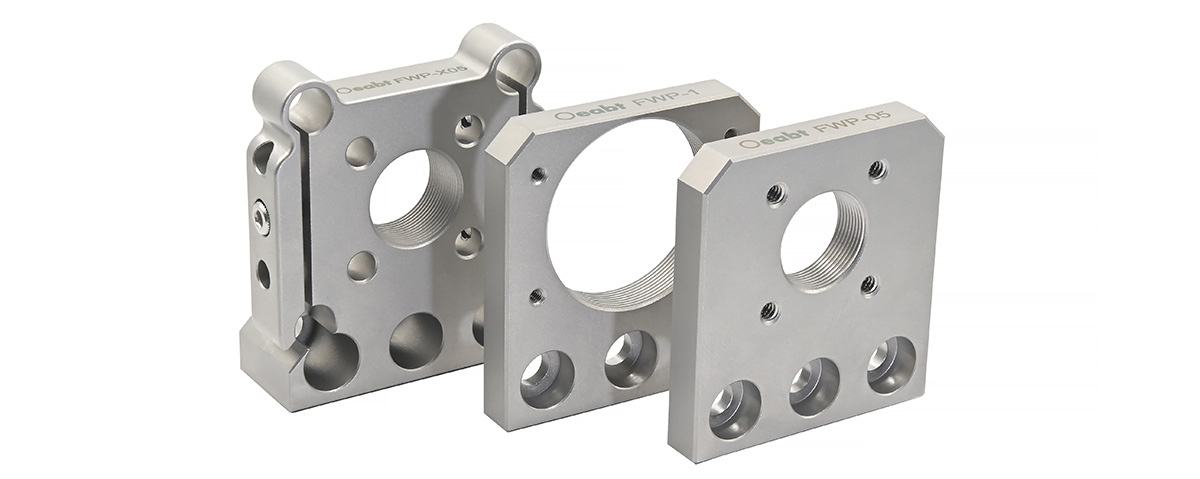

型號 |
FWP-05 |
FWP-X05 |
FWP-1 |
|
|
規格 |
41.2*38.5*6.4mm |
40.6*45.9*15.2mm |
41.2*38.5*6.4mm |
|
|
端口類型 |
SM05（0.535”-40） |
SM1（1.035”-40） |
||
|
兼容籠式 |
4-40*4處，間距16mm |
?4.02mm*4處，間距16mm ?6.02mm*4處，間距30mm |
/ |
|
|
螺紋類型 |
M4*3處（沉頭孔） |
M2*4處， M4*3處（沉頭孔） |
||
|
重量 |
63.5g |
93.5g |
44.0g |
|
|

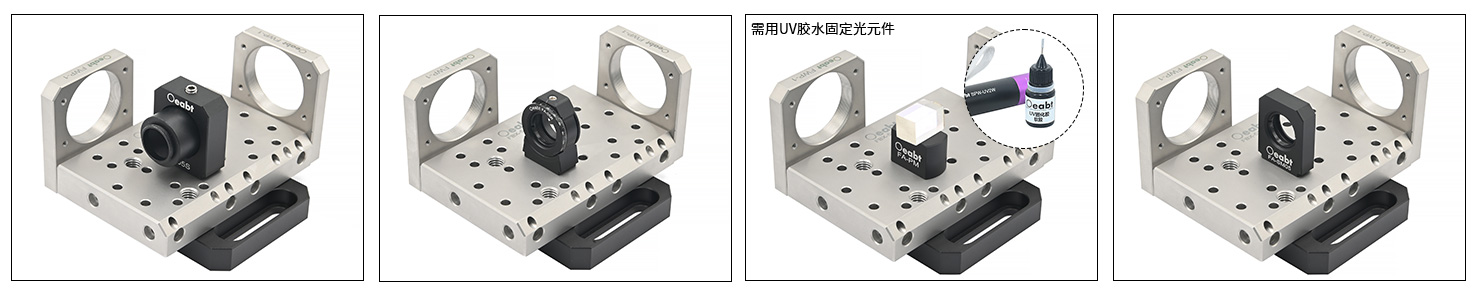

光纖U形臺配件 |
||||
|
型號 |

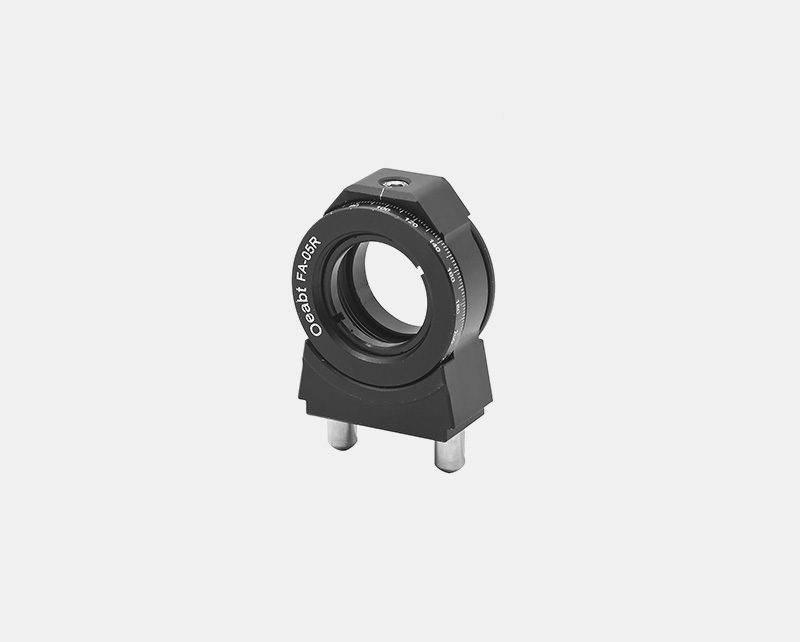

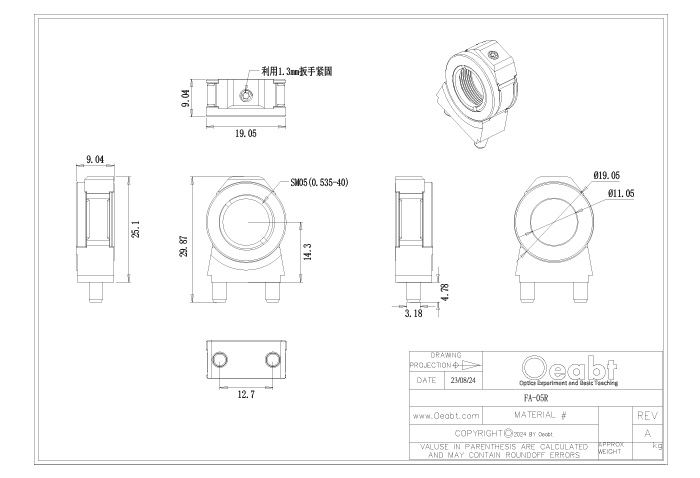

FA-05R【?1/2英寸旋轉座】 |

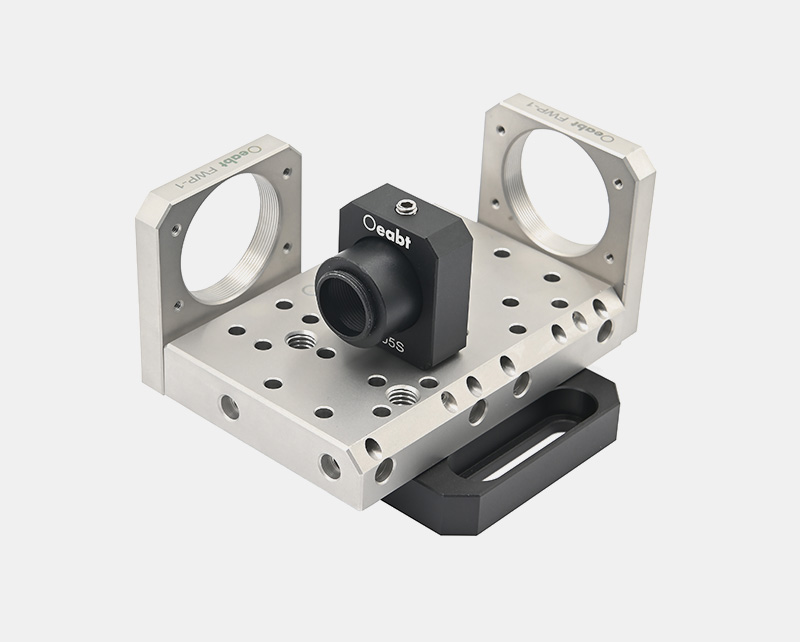

FA-05S【?1/2英寸套筒安裝座】 |

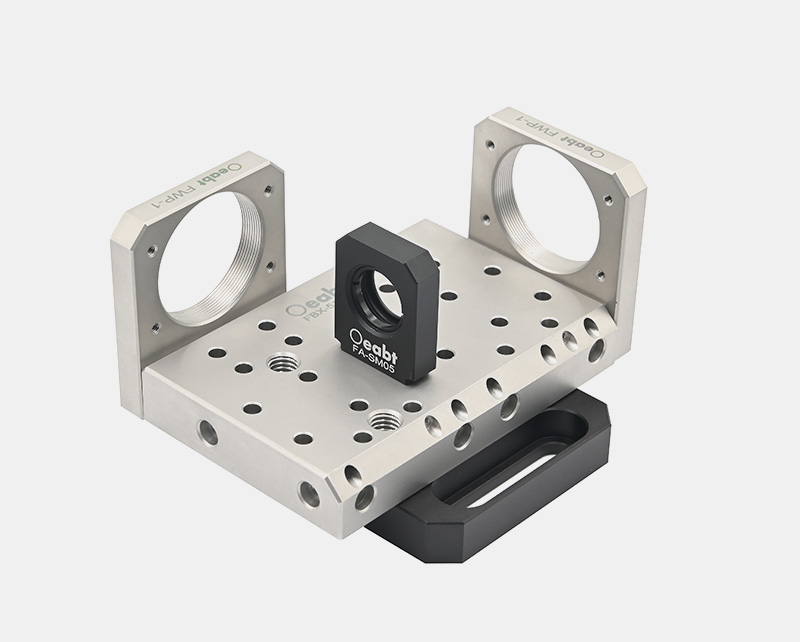

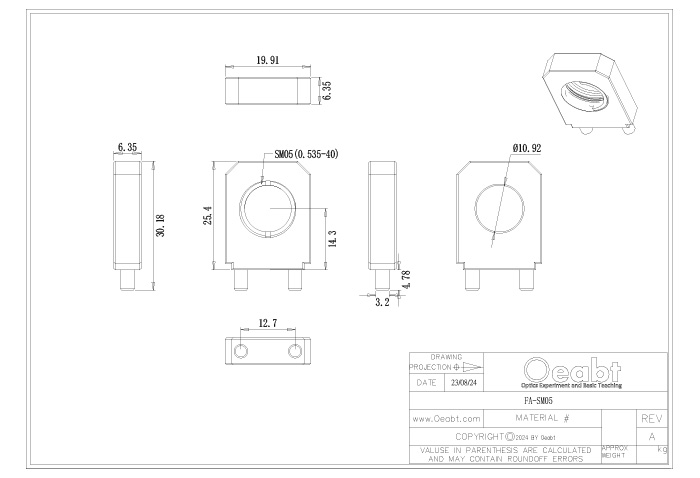

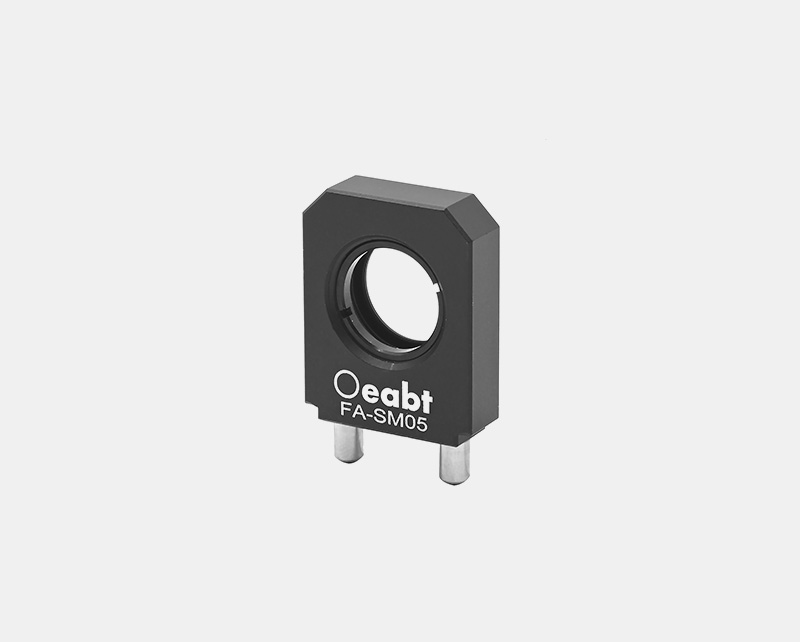

FA-SM05【?1/2英寸光元件固定座】 |

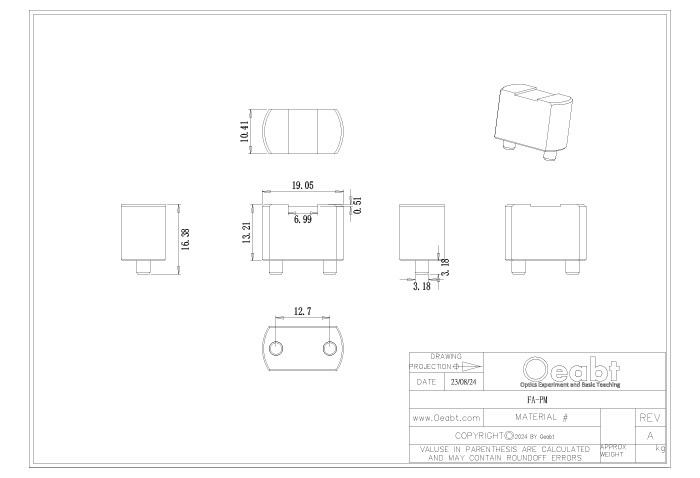

FA-PM【小棱鏡固定座】 |
|
規格 |
19.1*9*25.1mm（不含定位銷） |
24.2*10.2*27.9mm（不含定位銷） |
19.9*6.4*25.4mm（不含定位銷） |
19.1*10.4*13.2mm（不含定位銷） |
|
調節范圍 |
360°連續旋轉，分度2°，帶鎖定 |
/ | / | / |
|
螺紋類型 |
SM05（0.535”-40）內螺紋，附帶1個卡環 |
/ |
SM05（0.535”-40）內螺紋，附帶1個卡環 |
/ |
|
兼容安裝 |
?12.7mm，厚度≤4.2mm的光元件 |
/ |
?12.7mm，厚度≤3.5mm的光元件 |
/ |
|
安裝孔徑 |
/ |
?14mm，安裝1/2英寸透鏡套筒 |
/ | / |
|
安裝槽口 |
/ | / | / |
7*10.4mm |
|
光軸高度 |
/ | / | / |
15.0mm |
|
重量 |
7.1g |
11.9g |
7.1g |
7.4g |
|
材質 |
鋁合金+不銹鋼 |
|||
|
定位銷 |
?3.2*4.8mm，間距12.7mm |
|||

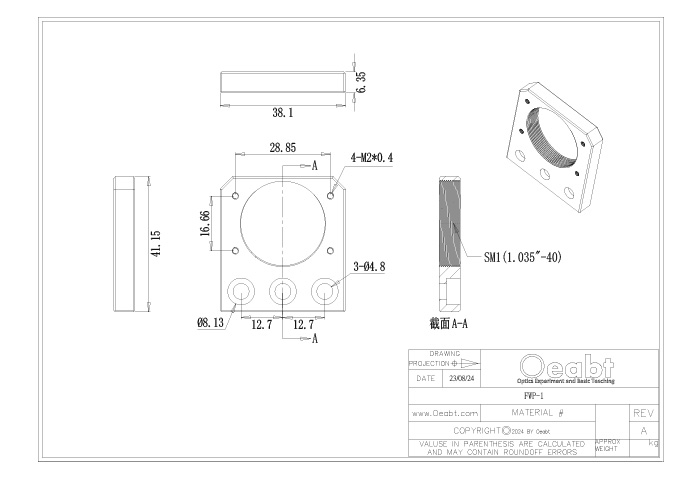

FWP-1 工程圖下載
