產品說明
? Oeabt教學演示系列產品旨在通過各種經典實驗來促進物理學、光學、光子學以及各種新興研究領域的發展。每種教學套件包含所有必需的組件和一本說明手冊，手冊中有詳細的裝置說明和教學操作指導。

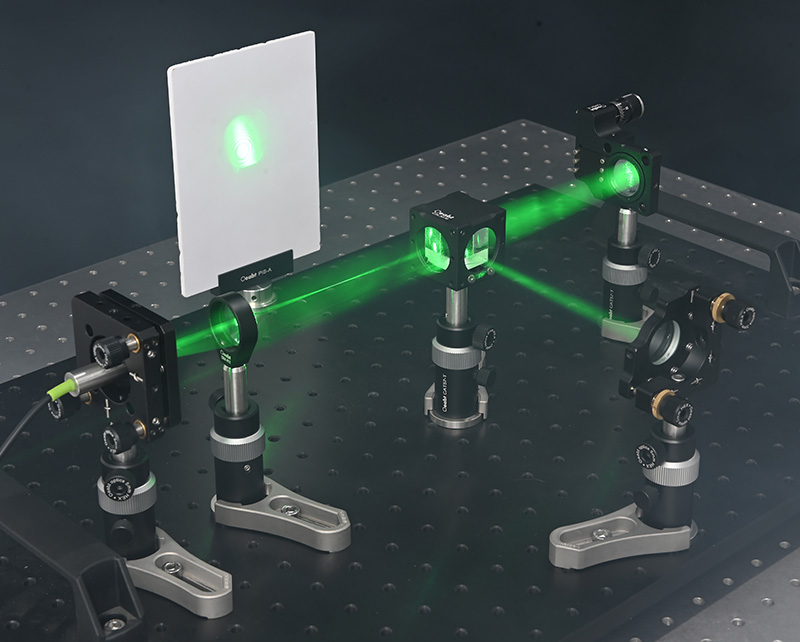

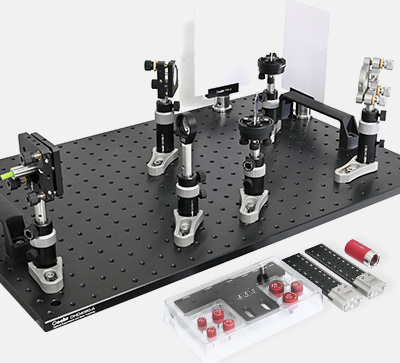

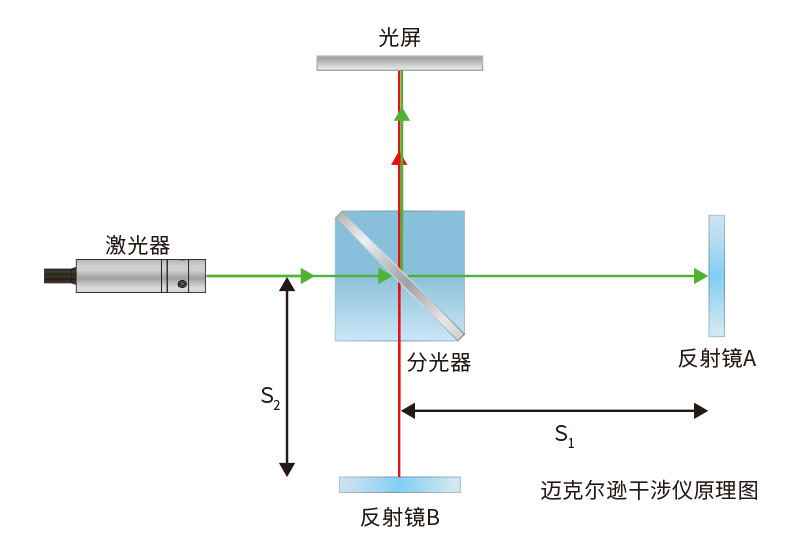

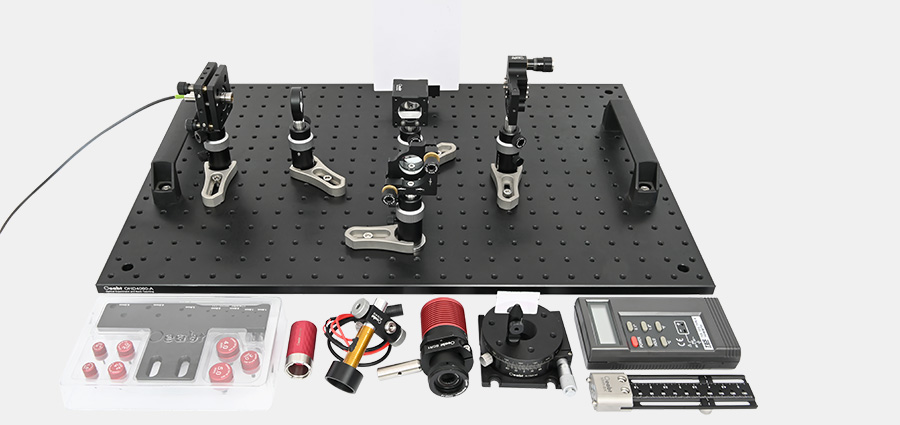

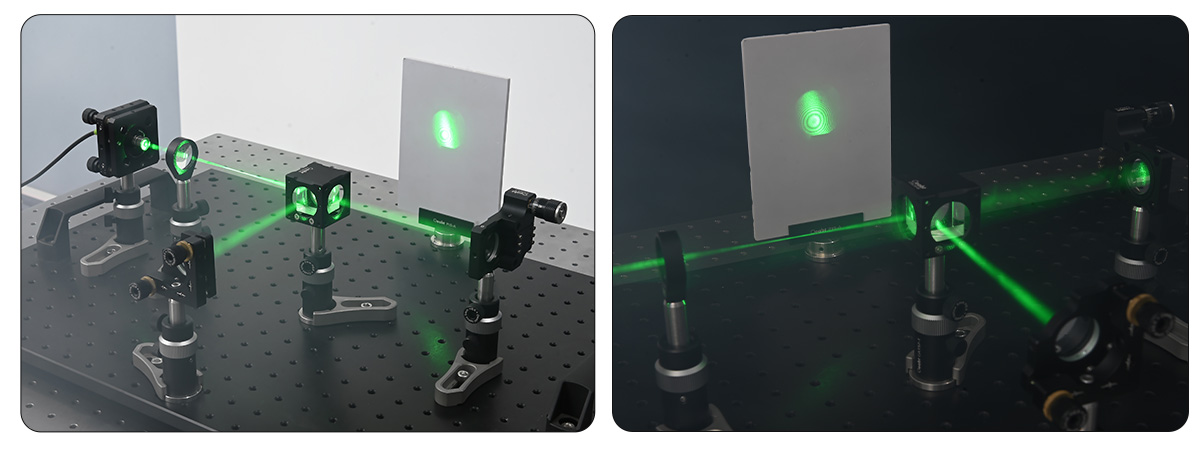

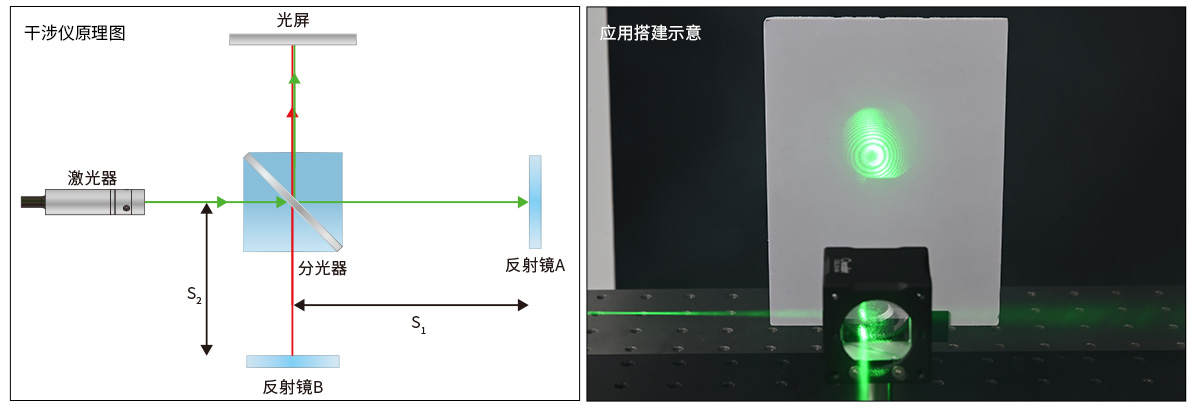

邁克爾遜干涉儀是一種基于光干涉原理測量光程差的實驗套件。
|

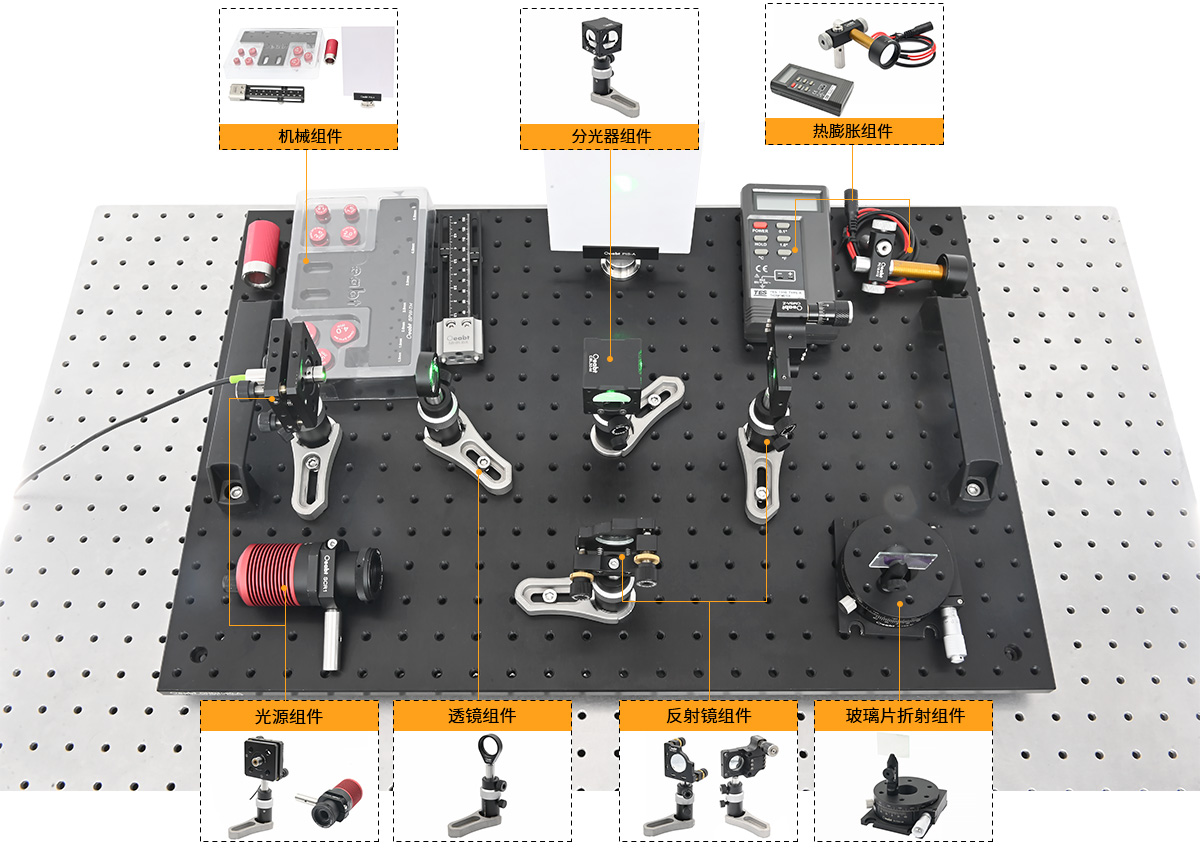

光源組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
?12mm激光源 |
OM-12A515-3-G |
波長515nm，功率3mW |
1 |
|
激光器安裝孔 |
OAD-POL-12 |
安裝孔徑：?12mm |
1 |
|
籠式調整鏡架 |
MC-S1 |
平滑孔款，兼容?1英寸光元件，±5°俯仰±3mm平移 |
1 |
| 項目 | 型號 | 備注 | 數量 |
|
LED光源 |
LED-C-MAX4K |
白光4000-4500K,輸出電壓：DC 12V,功率3W Max |
1 |
|
?1英寸透鏡套筒 |
CSB-24 |
SM1內螺紋，L=16mm，附帶2個卡環 |
1 |
|
環驅動可調光闌 |
CDM-12 |
通光孔徑：?1mm~12mm；SM1內外螺紋 |
1 |
|
套筒夾具環 |
SCR1 |
夾持?1英寸套筒到接桿上，底部M4螺孔 |
1 |
|
反射鏡組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
鋁膜反射鏡 |
TFA-C1 |
?25.4*5mm，適用波長：380-780nm |
2 |
|
二軸可調鏡架 |
MK100-A |
兼容?1英寸光元件，可調傾斜±4° |
1 |
| Z軸平移安裝座 |
CMSA-Z |
軸向：Z軸位移1.2mm，分度5μm；安裝?25.4mm鏡片 |
1 |
|
分光器組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
分光棱鏡立方體 |
M2-BS1 |
預裝置件，CSL30-M立方體+CSMH-25.4-M分光棱鏡(適用400-700nm) |
1 |
|
透鏡組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
雙凸透鏡 |
OLB-I1-50.8PM |
?1英寸，f=50.8mm，增透膜：400-700nm |
1 |
|
透鏡安裝座 |
SM-R1 |
兼容?1英寸光元件，SM1螺紋 |
1 |
|
偏振器組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
平板片夾持臂 |
FFCA |
夾持厚度：0.8-2.3mm |
1 |
|
旋轉安裝座 |
R-TSX-M |
60°粗調旋轉，5°微調行程；負載能力：粗調11.4kg，精調1.7kg |
1 |
|

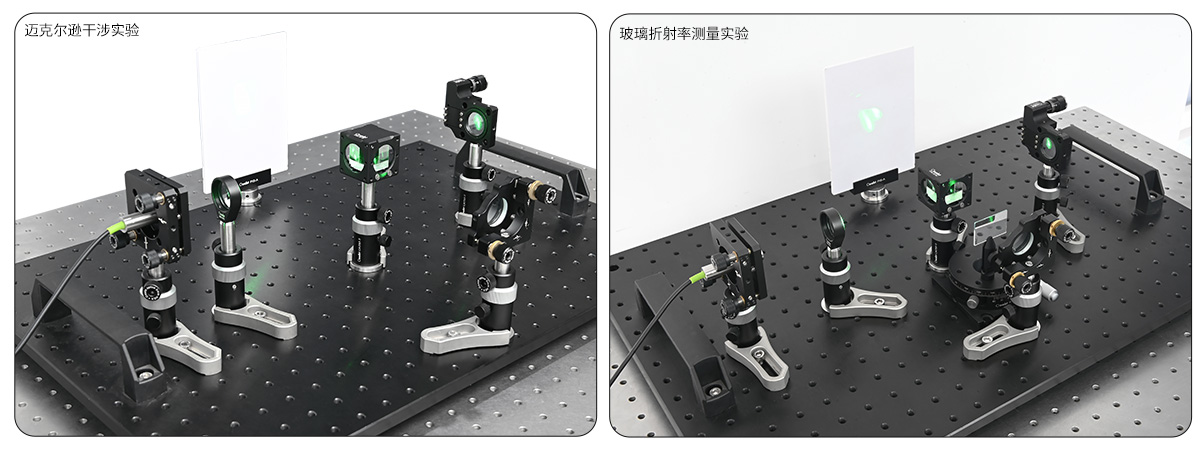

玻璃片 |
— |
— |
1 |
|

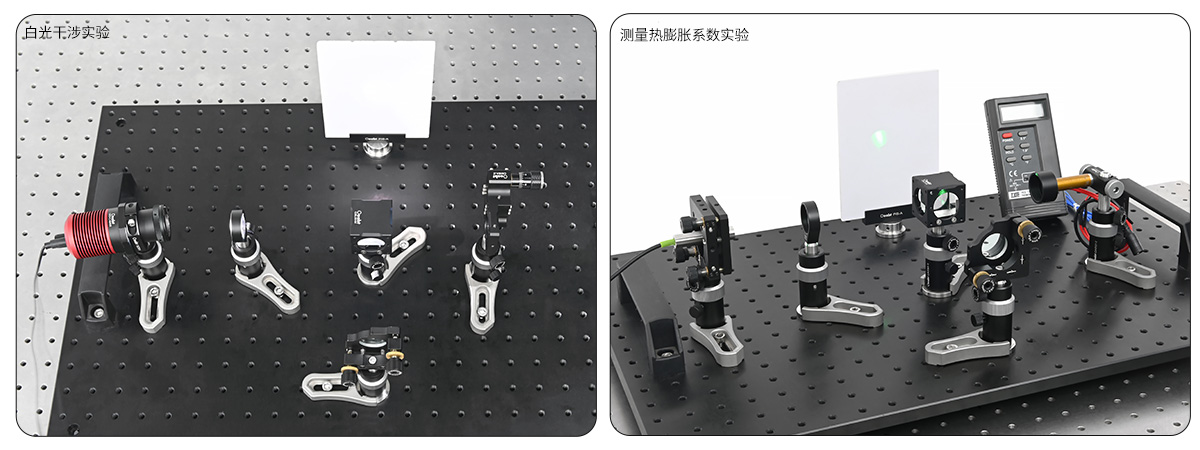

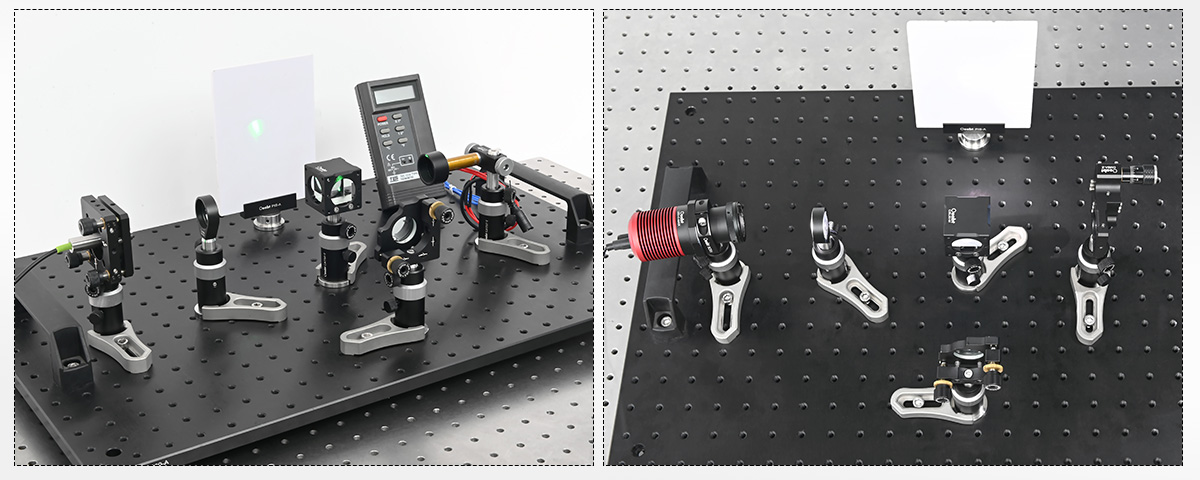

熱膨脹組件 |
|||
| 項目 | 型號 | 備注 | 數量 |
|
加熱鋁棒配件 |
— |
加熱片，聚酰亞胺加熱膜：30*40mm，電壓功率：5V 1W |
3 |
|
CSB-16 |
?1英寸套筒，SM1內螺紋，L=16mm，附帶2個卡環 |
1 | |
|
SM1-M4A |
SM1轉M4螺紋轉接件 |
1 | |
| TFA-C1 | ?25.4*5mm，適用波長：380-780nm | 1 | |
|
— |
加熱鋁棒 |
1 | |
|
— |
DC 5V電源 |
1 | |
|
測溫儀控制器 |
— |
測量范圍：-199.9℃-1360℃；溫度系數：低于0.1倍的準確性規格℃（°F)； 輸入保護：最大輸入電壓DC 60V,AC 24V |
1 |
|
機械組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
面包板 |
OHD4060-A |
400*600*13mm，M6螺孔陣列，5個沉孔 |
1 |
|
角度夾具 |
PC12-A12 |
夾具角度：90°，兼容?12.7mm接桿 |
1 |
|
接桿支架 |
CAT57-T |
伸縮式接桿支架，L=57mm，旋扭高度8mm，兼容?12.7mm接桿，M6螺孔 |
5 |
|
PCAH2-S |
?12.7mm接桿，L=50.8mm，一端M4一端M6螺孔 |
7 | |
|
PCA31-S |
接桿底盤，M6螺栓 |
5 | |
|
M-BASE-C |
叉式壓板，固定接桿支架位置 |
5 | |
|
光斑觀察白屏板 |
PIS-A2 |
白板：148*90*4.4mm |
1 |
|
CFP0.5-S【M4】 |
白屏板接桿，?1英寸，L=12.7mm， |
1 | |
|
工具配件 |
MHR-BX |
磁性準直尺，帶公/英制刻度 |
1 |
|
SPW-TH |
扳手工具架，含手?jǐn)Q螺絲*7顆和六角扳手*7把 |
1 | |
|
SPW-SM150 |
卡環扳手，L=50mm，帶刻度，兼容SM1卡環 |
1 | |
|
螺絲包 |
附贈 |
- | |

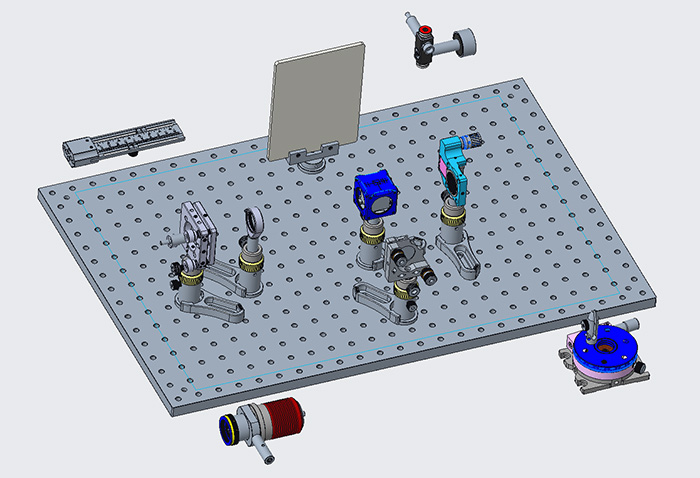

stp文件下載
