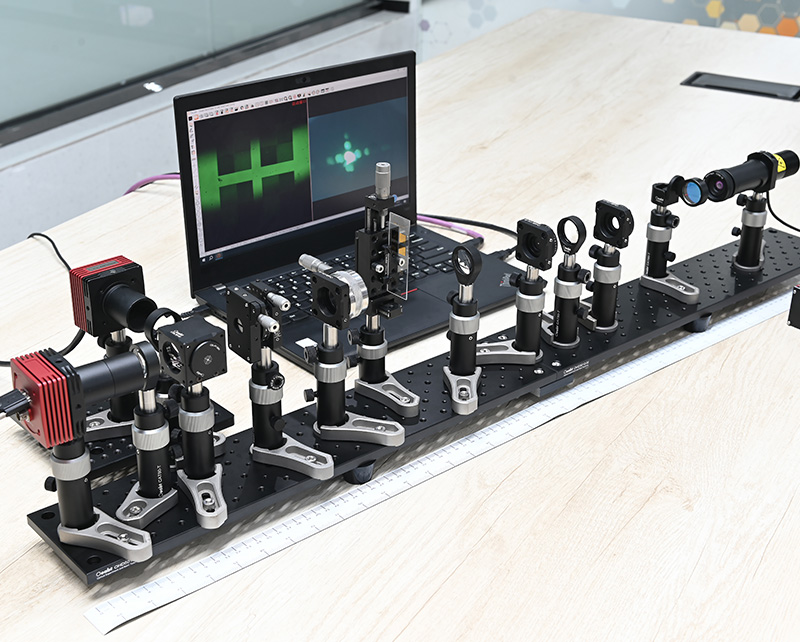

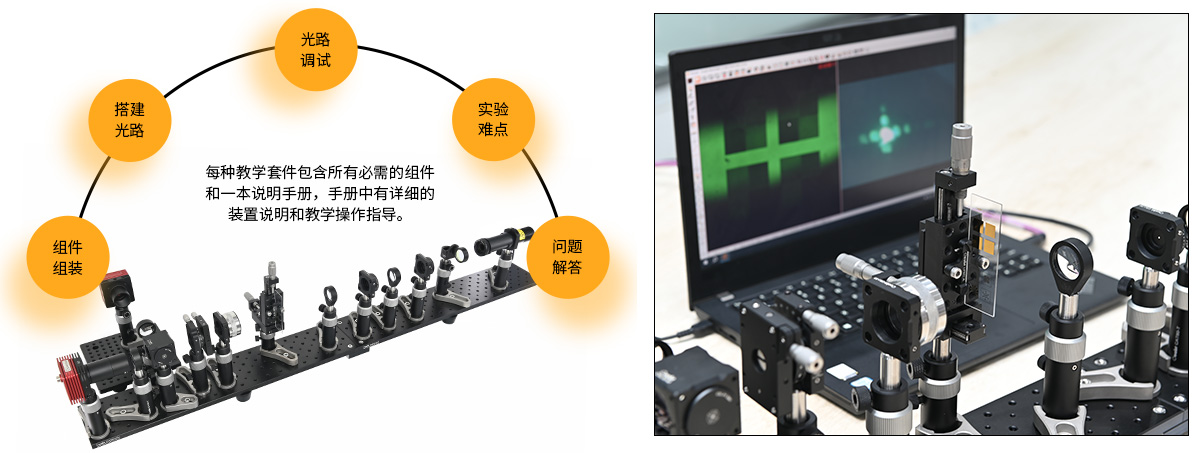

? 利用4f光學裝置理解傅里葉光學的原理；
? 搭建水平顯微鏡，研究鍍鉻玻璃細微結構所成的圖像；
? 操縱傅里葉平面，感受圖像操縱的奇妙之處；
傅里葉變換成像實驗旨在通過光學系統實現信號的傅里葉變換，幫助學生理解光的空間頻率特性及其在圖像處理、空間濾波和成像系統分析中的應用。
|
套件清單 |
1、相機模塊 |
詳細清單請到組裝界面查看 |
|
2、光源模塊 |
||
|
3、光學器件模塊 |
||
|
4、掩模模塊 |
||
|
5、可調狹縫模塊 |
||
|
6、機械組件 |
?傅里葉變換成像實驗
-實驗摘要
傅里葉變換成像實驗旨在通過光學系統實現信號的傅里葉變換，幫助學生理解光的空間頻率特性及其在圖像處理、空間濾波和成像系統分析中的應用。

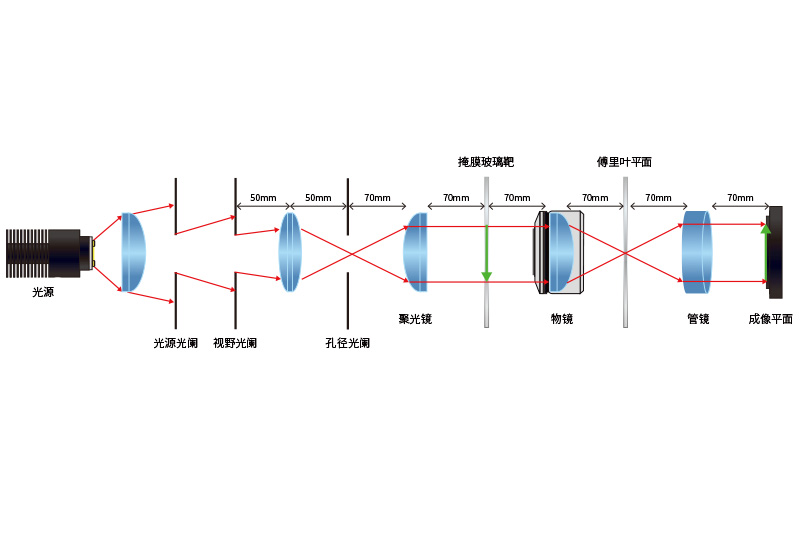

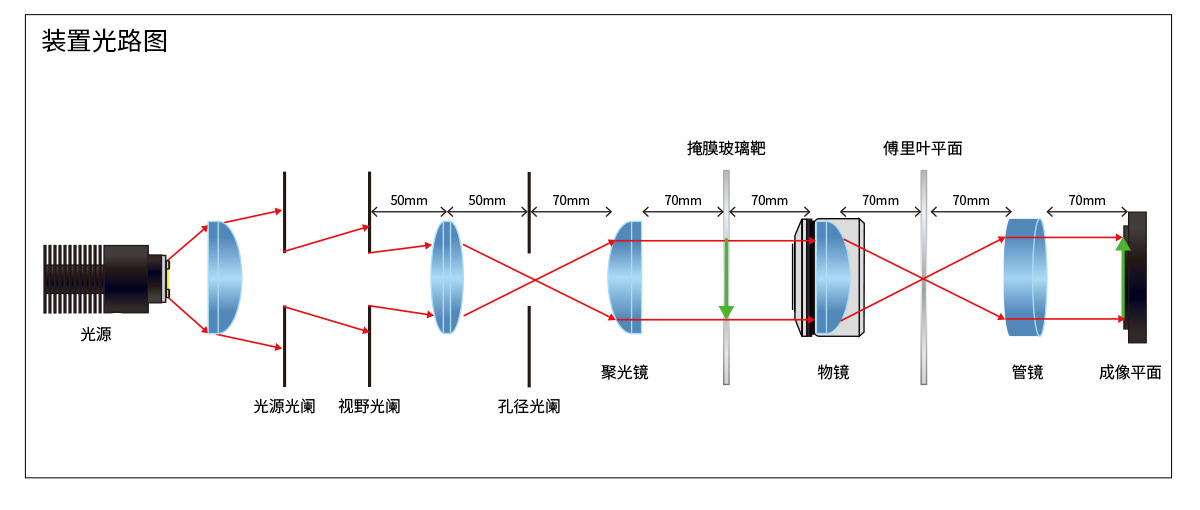

實驗包括兩個方面：一是搭建水平顯微鏡（“4f”光路）研究圖像形成；二是在傅里葉平面操控圖像。將微結構圖案置于顯微鏡物平面，可在物鏡后焦平面（傅里葉平面）觀察夫瑯禾費衍射圖樣，展示傅里葉變換原理。
——實驗原理：
具體步驟如下：
（1）輸入光場生成：通過狹縫、圖像或其他透光物體生成特定的輸入光場，這個光場可以被視為空間信號。
（2）傅里葉變換透鏡：透鏡根據光的衍射原理，使在透鏡焦平面上的光場分布成為輸入光場的傅里葉變換。即透鏡將物體的空間域信息變換到頻率域，使得光的空間頻率成分在透鏡焦平面上成像。
（3）頻譜分析：在透鏡的焦平面上，光場的強度分布展示了原始輸入信號的頻譜信息。低頻成分聚集在中心，高頻成分分布在周圍。
（3）逆傅里葉變換：可以通過在頻譜平面上加入濾波器（如遮擋高頻或低頻區域），再通過第二個透鏡將頻譜信息重新轉回空間域，以觀察濾波后的圖像變化。
（1）
（2）濾波效果驗證：展示微觀粒子（如光子）在不同實驗條件下的波動性和粒子性。
（3）成像系統分析：通過量子擦除器和糾纏態，展示量子糾纏和非局域性的現象。
（4）應用啟示：通過直觀的實驗幫助理解量子力學基本概念，激發學習和研究興趣。

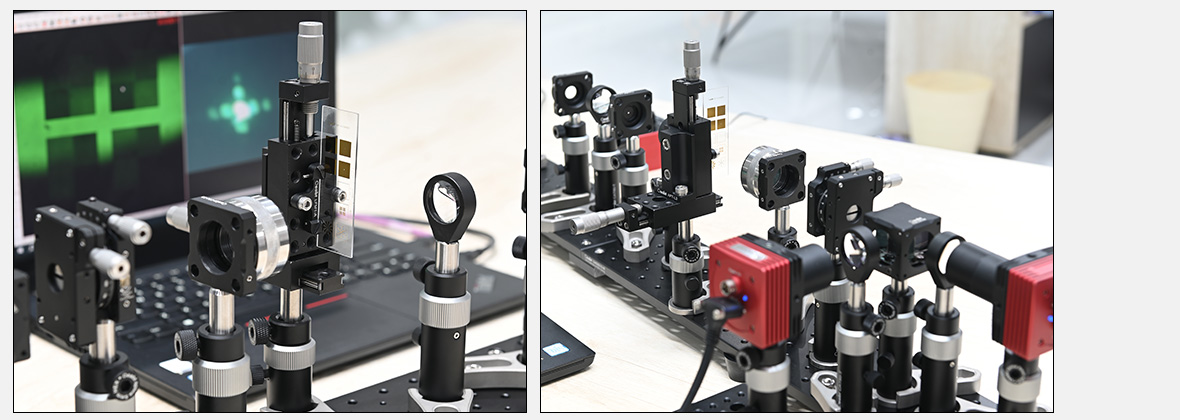

對傅里葉區域的操縱
|
相機圖像 操作 |
傅里葉平面 |
圖案 |
|
無 |
|
|
|
加入水平狹縫 |
 |
|
|
加入豎直狹縫 |
 |
|
|
相機圖像 |
傅里葉平面 |
圖案 |
|
無 |
|
|
|
加入水平狹縫 |
 |
|
|
加入豎直狹縫 |
|
|
|
加入45°左斜狹縫 |
|
|
|
加入45°右斜狹縫 |
|
|
|
相機圖像 操作 |
傅里葉平面 |
圖案 |
|
無 |
|
|
|
加入圓點掩模片 |
|
|
——套件清單：

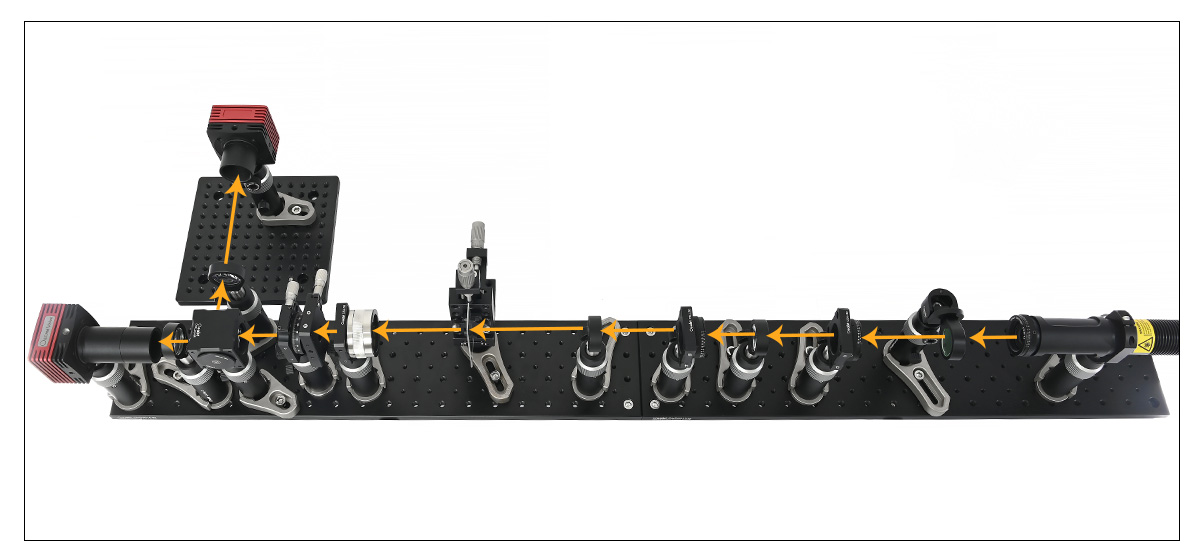

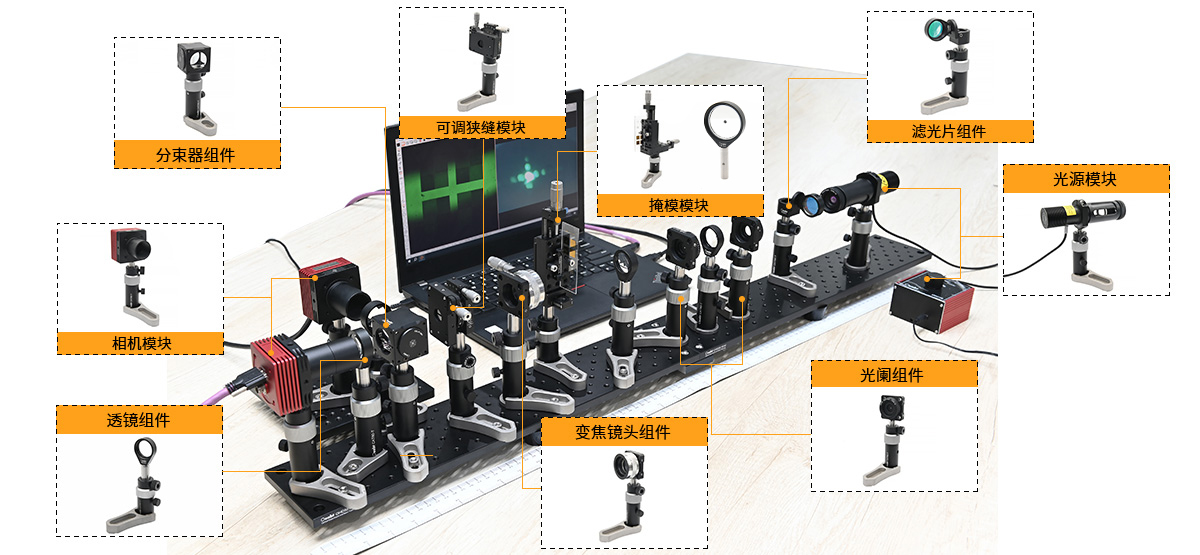

傅里葉變換成像基本結構包括相機模塊、光源模塊、光學器件模塊、掩模模塊等。
|
|
項目 |
型號 |
備注 |
數量 |
|
相機模塊 |
OsCam Vision?科研相機 |
MUS640C-R |
640萬像素，靶面尺寸1/1.8” |
2 |
|
?1英寸透鏡套筒 |
CSA-24 | SM1螺紋，L=24mm，帶外螺紋，附帶2個卡環 | 2 | |
|
光源模塊 |
LED光源 |
LED-D1-MAX4K |
白光4000-4500K，輸出電壓：DC 5V，功率2W Max |
1 |
|
LED調光控制器 |
LEDOTB-1000 |
白光4K，支持連續和脈沖模式，最大電流1000mA |
1 |
|
|
環驅動可調光闌 |
CDM-12 |
通光孔徑：?1mm~12mm；SM1內外螺紋 |
1 | |
|
套筒夾具環 |
SCR1 |
夾持?1英寸套筒到接桿上，底部M4螺孔 |
1 | |
|
?1英寸可視套筒 |
CSA-60V |
SM1螺紋，可打開或關閉防塵滑蓋，附帶2個卡環 |
1 | |
|
?1英寸透鏡套筒 |
CSA-16 |
SM1螺紋，L=16mm，帶外螺紋，附帶2個卡環 |
1 | |
|
平凸透鏡 |
OLB-I1-50PM |
?1英寸，f=50mm，增透膜：400-700nm |
1 | |
|
透鏡組件 |
雙凸透鏡 |
OLB-I1-50.8PM |
?1英寸，f=50.8mm，增透膜：400-700nm |
1 |
|
OLB-I1-70.7PM |
?1英寸，f=70.7mm，增透膜：400-700nm |
1 | ||
|
平凸透鏡 |
OLB-I1-70PM |
?1英寸，f=70mm，增透膜：400-700nm |
1 | |
|
透鏡安裝座 |
SM-R1 |
兼容?1英寸光元件，SM1螺紋 |
1 | |
|
濾光片組件 |
發射濾光片 |
EM525-16 |
520帶通，平均透射率>85%（506-534nm），?1英寸 |
1 |
|
透鏡安裝座 |
SM-R1 |
兼容?1英寸光元件，SM1螺紋 |
1 | |
|
緊湊型翻轉平臺 |
FM90-L |
可0°或90°翻轉，以移出光路 |
1 | |
|
變焦鏡頭組件 |
平凸透鏡 |
OLB-I1-70PM |
?1英寸，f=70mm，增透膜：400-700nm |
1 |
|
高精度伸縮套筒1 |
SM-Z4 |
提供4.1mm線性行程，精度0.5mm/轉，SM1內外螺紋 |
1 | |
|
30mm螺紋籠板 |
CSJ-30 |
SM1內螺紋籠板，兼容30mm籠式系統，M4螺孔 |
1 |
|
|
分束器組件 |
分光棱鏡立方體 |
M2-BS1 |
預裝置件，CSL30-M立方體+CSMH-25.4-M分光棱鏡（適用400-700nm） |
1 |
|
籠式防塵蓋 |
CSL-P1 |
SM1外螺紋，兼容30mm籠式系統和透鏡套管 |
1 |
|
|
光闌組件 |
環驅動可調光闌 |
CDM-12J30 |
通光孔徑：?1mm~12mm；含CSJ-30螺紋籠板 |
2 |
|
玻璃掩膜靶組件 |
玻璃掩膜靶 |
GMP-A |
靶標：傅里葉、光柵、網格、巴比涅、扇形星等等 |
1 |
|
矩形安裝架 |
LFM1-A |
夾持28-40mm寬度，厚≤3mm的光元件，M4安裝孔 |
1 | |
|
單軸位移臺 |
TSX-L1 |
測微頭驅動，行程13mm，分度為10μm |
2 | |
|
角度安裝支架 |
APT-L3 |
直角轉接件，90°互為安裝 |
1 |
|
|
圓點掩膜片組件 |
圓底掩膜片 |
—— |
圓點靶標，帶墊片固定 |
1 |
|
透鏡安裝座 |
SM-R2 |
兼容?2英寸光元件，SM2螺紋 |
1 |
|
|
可調狹縫模塊 |
30mm旋轉安裝架 |
S/N0007 |
360°粗調旋轉，分度2°；測微頭±7°精調，分度5弧分 |
1 |
|
30mm可調狹縫 |
OSS-30C |
狹縫寬度0~6mm，測微頭0.5mm/轉，分度10μm |
1 |
|
|
螺紋轉接件 |
SM05-SM1 |
一端SM05外螺紋，一端SM1外螺紋 |
1 |
|
|
機械組件 |
小規格面包板 |
OHD5010-M |
500*100*11mm，M4/M6螺孔陣列，4個沉孔 |
2 |
|
小面包平板 |
OHD-6C15 |
150*125*6mm，M4/M6螺孔陣列 |
1 | |
|
接桿支架 |
CAT57-T |
伸縮式接桿支架，L=57mm，兼容?12.7mm接桿，M6螺孔 |
1 | |
|
CAT80-T |
伸縮式接桿支架，L=80mm，兼容?12.7mm接桿，M6螺孔 |
13 | ||
|
PCAH2-S |
?12.7mm接桿，L=50.8mm，一端M4一端M6螺孔 |
14 | ||
|
PCA31-S |
接桿底盤，M6螺栓 |
14 |
||
|
M-BASE-C |
叉式壓板，固定接桿支架位置 |
12 | ||
|
M-BASE-D |
2 |
|||
|
連接平板 |
OPS-B |
并列連接面包板，M6螺孔陣列 |
1 |
|
|
面包板腳墊 |
—— |
面包板腳墊 |
8 |
|
|
工具配件 |
MX2-HR |
磁性準直尺，帶公/英制刻度，L=240mm |
1 |
|
|
MSR50 |
磁性軟尺，L=50cm |
2 |
||
|
SPW-TH |
扳手工具架，含手?jǐn)Q螺絲*7顆和六角扳手*7把 |
1 |
||
|
SPW-SM150 |
卡環扳手，L=50mm，帶刻度，兼容SM1卡環 |
1 |
||
|
SPW-SM240 |
卡環扳手，L=40mm，無刻度，兼容SM2卡環 |
1 |
||
|
螺絲包 |
附贈 |
- |
