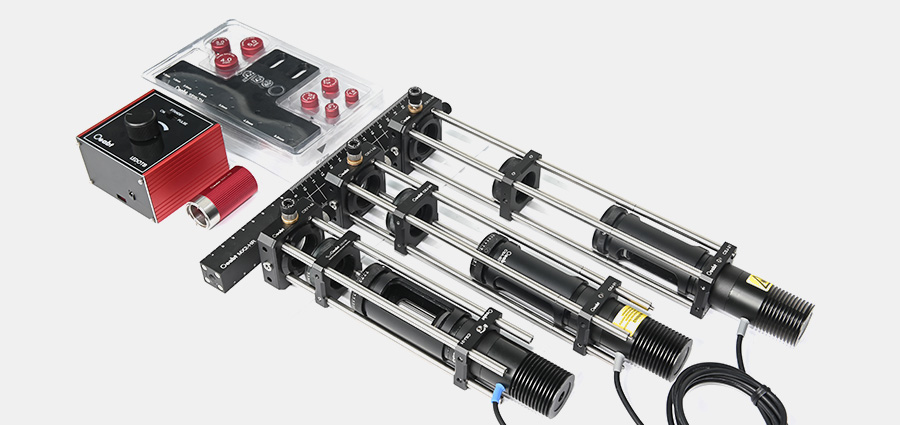

? Oeabt教學演示系列產品旨在通過各種經典實驗來促進物理學、光學、光子學以及各種新興研究領域的發展。每種教學套件包含所有必需的組件和一本說明手冊，手冊中有詳細的裝置說明和教學操作指導。

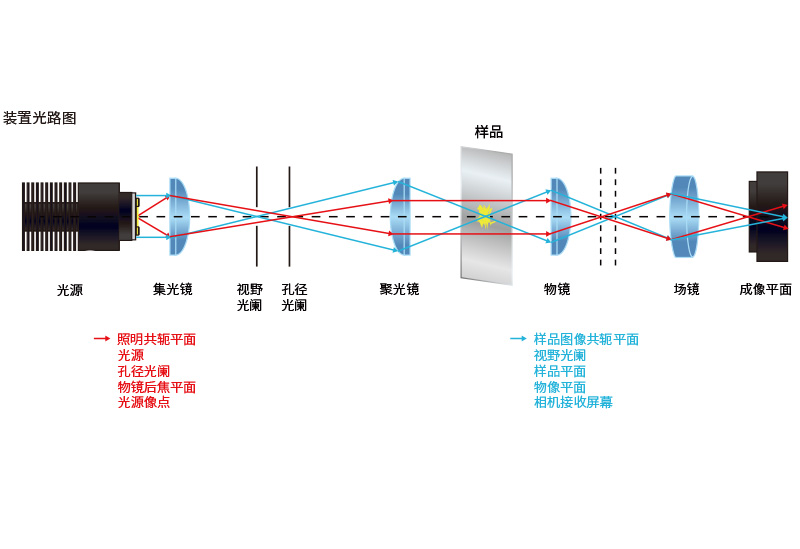

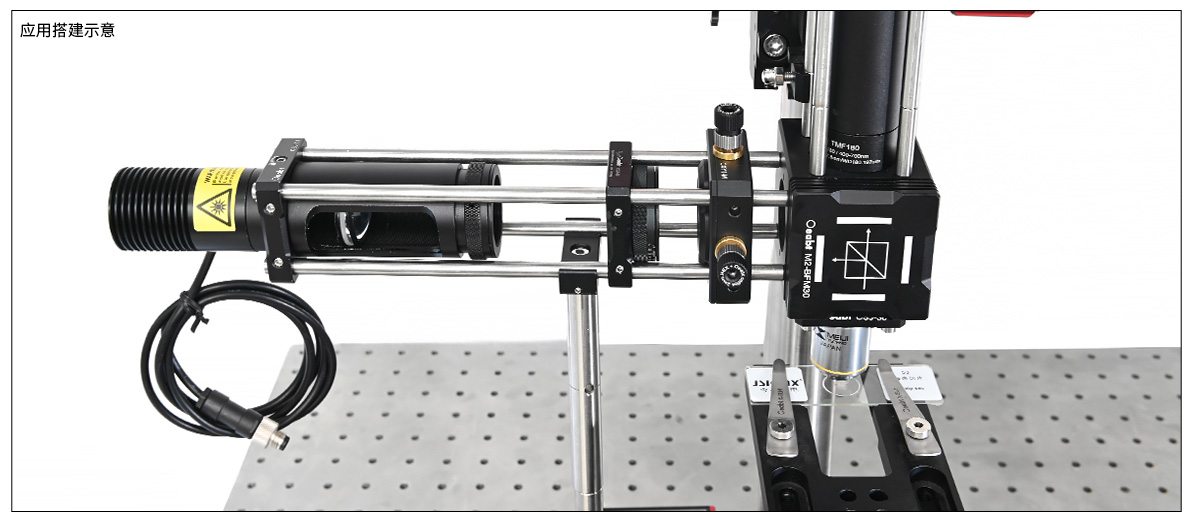

科勒照明實驗旨在通過建立標準化、均勻且高效的顯微鏡照明系統，幫助學生理解科勒照明的光路設計和工作原理，及其在顯微觀察中的應用。
|
光源組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
LED光源 |
LED-D1-MAX4K |
白光4000-4500K， 輸出電壓：DC 12V，功率3W Max |
1 |
|
LED調光控制器 |
LEDOTB-1000 |
支持連續和脈沖模式，最大電流1000mA |
1 |
|
?1英寸透鏡套筒 |
CSA-24 |
SM1內螺紋，L=16mm，附帶2個卡環 |
1 |
|
?1英寸可視套筒 |
CSA-60V |
SM1螺紋，可打開或關閉防塵滑蓋，附帶2個卡環 |
1 |
|

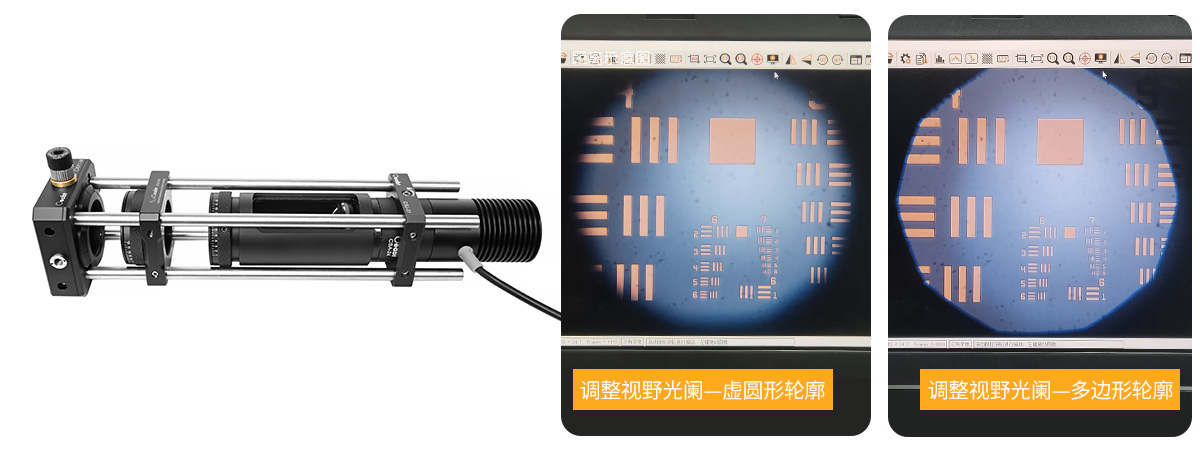

環驅動可調光闌 |
CDM-12 |
通光孔徑：?1mm~12mm；SM1內外螺紋 |
1 |
|
30mm通孔籠板 |
CSJ-31 |
限位孔?30.6mm，可夾持?1英寸套筒 |
1 |
|
光闌組件 |
|
||
|
項目 |
型號 |
備注 |
數量 |
|
環驅動可調光闌 |
CDM-12J30 |
通光孔徑：?1mm~12mm；含CSJ-30螺紋籠板 |
1 |
3．透鏡組件：

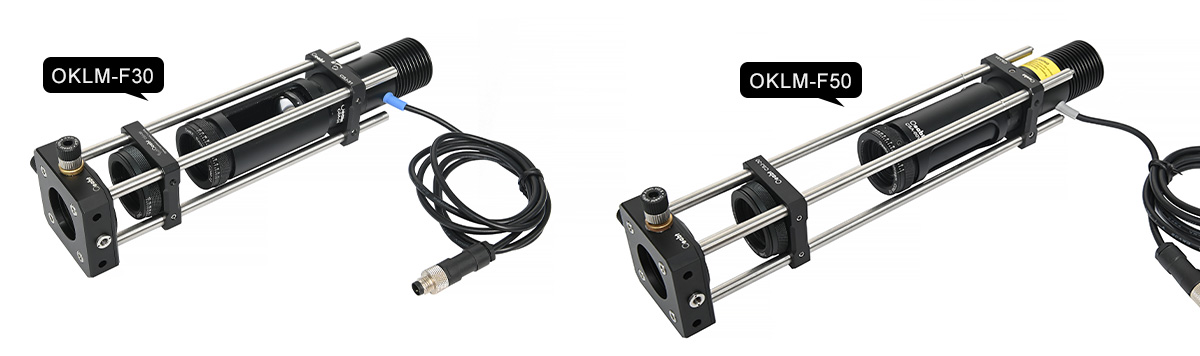

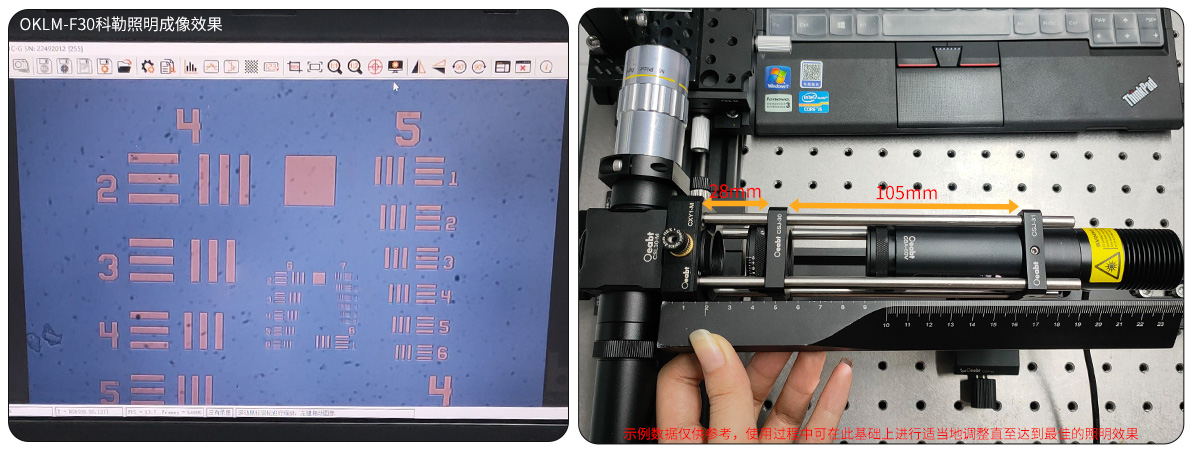

（1）OKLM-F30配置透鏡：
|
透鏡組件 |
|||
|
OKLM-F30配置透鏡 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
平凸透鏡 |
OLB-I1-30PM |
?1英寸，f=30mm，增透膜:400-700nm |
2 |
|
XY平移調整架 |
CXY1-M |
XY行程±1mm，兼容30mm籠式，SM1螺紋 |
1 |
|
OKLM-F50配置透鏡 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
平凸透鏡 |
OLB-I1-50PM |
?1英寸，f=50mm，增透膜:400-700nm |
2 |
|
XY平移調整架 |
CXY1-M |
XY行程±1mm，兼容30mm籠式，SM1螺紋 |
1 |
|
機械組件 |
|||
|
OKLM-F30配置籠桿 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
籠桿 |
PCM-S190 |
?6mm支桿，L=190mm |
4 |
|
OKLM-F50配置籠桿 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
籠式支桿 |
PCM-E2 |
?6mm支桿，L=2英寸（50.8mm） |
4 |
|
PCM-S190 |
?6mm支桿，L=190mm |
4 |
|
?
|
機械組件 |
|||
|
項目 |
型號 |
備注 |
數量 |
|
工具配件 |
MX2-HR |
磁性準直尺，帶公/英制刻度，L=240mm |
1 |
|
SPW-TH |
扳手工具架，含手擰螺絲*7顆和六角扳手*7把 |
1 |
|
|
SPW-SM150 |
卡環扳手，L=50mm，帶刻度，兼容SM1卡環 |
1 |
|
|
螺絲包 |
附贈 |
- |
|
OKLM-F50 STP文件下載
