產品說明

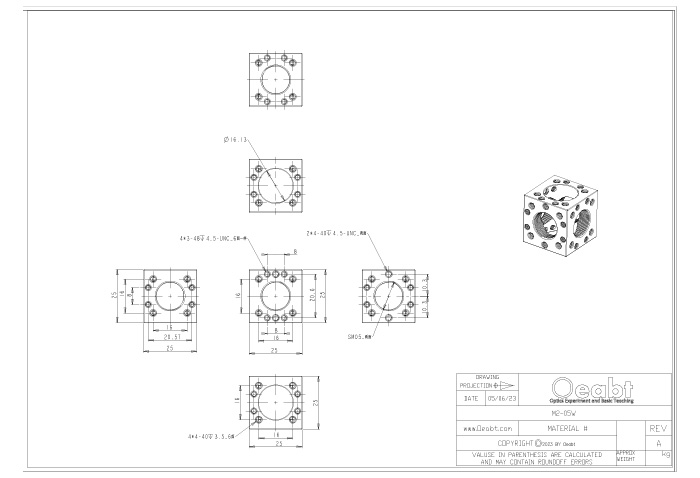

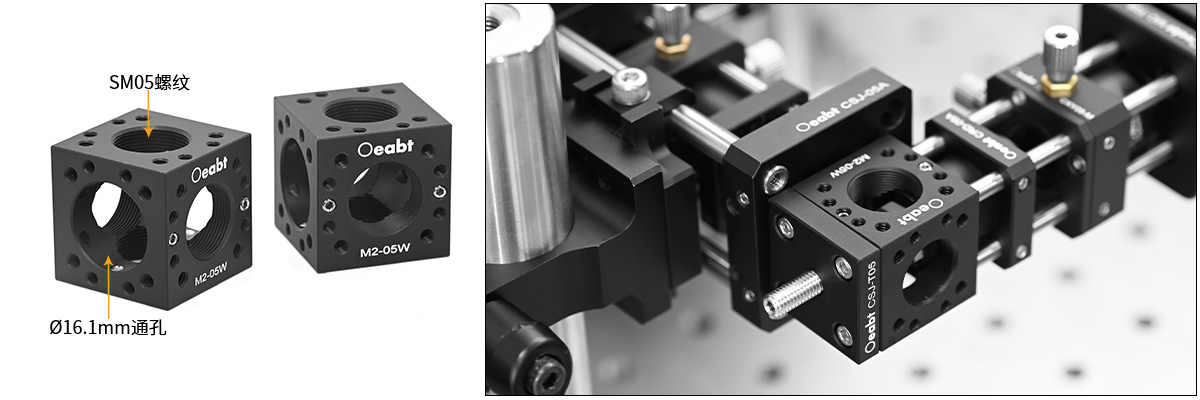

? 四個側面均為SM05（0.535”-40）螺孔；
? 另相對的兩個面為?16.1mm通孔；

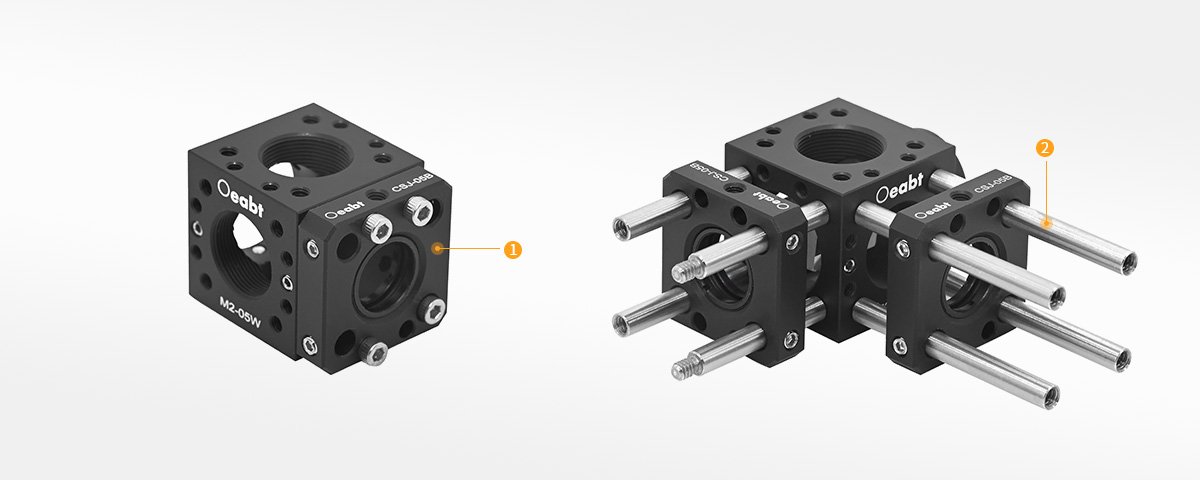

? 4-40螺孔用于安裝SPCM系列?4mm籠桿 ；
? 3-48螺孔用于安裝16mm籠板 ；

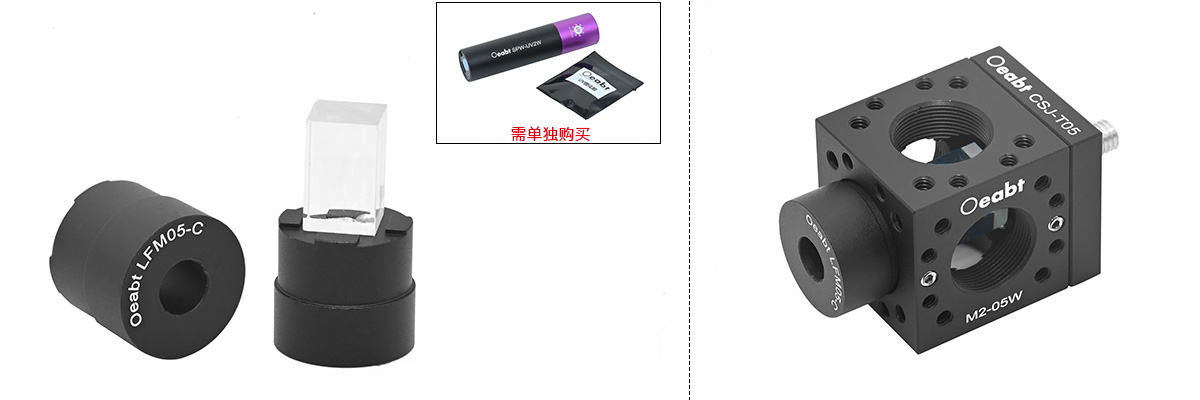

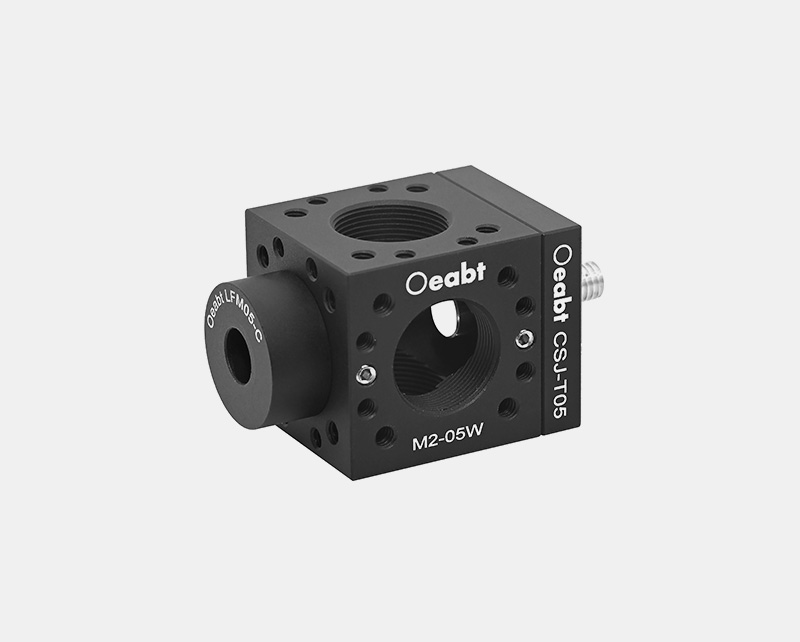

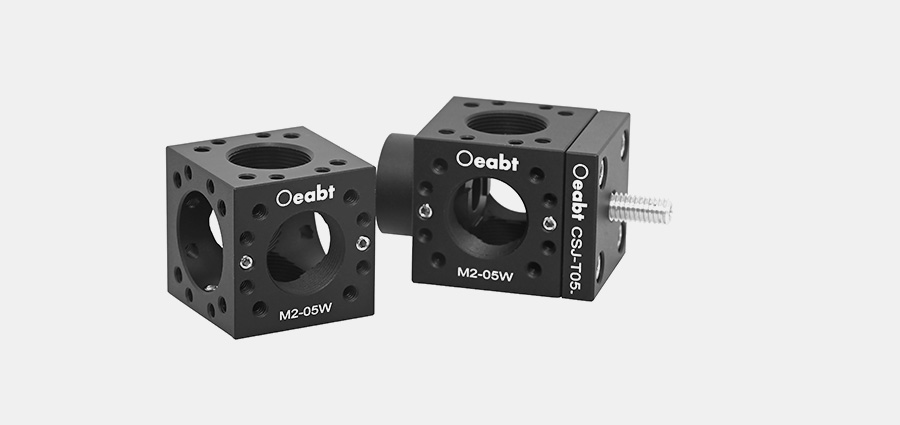

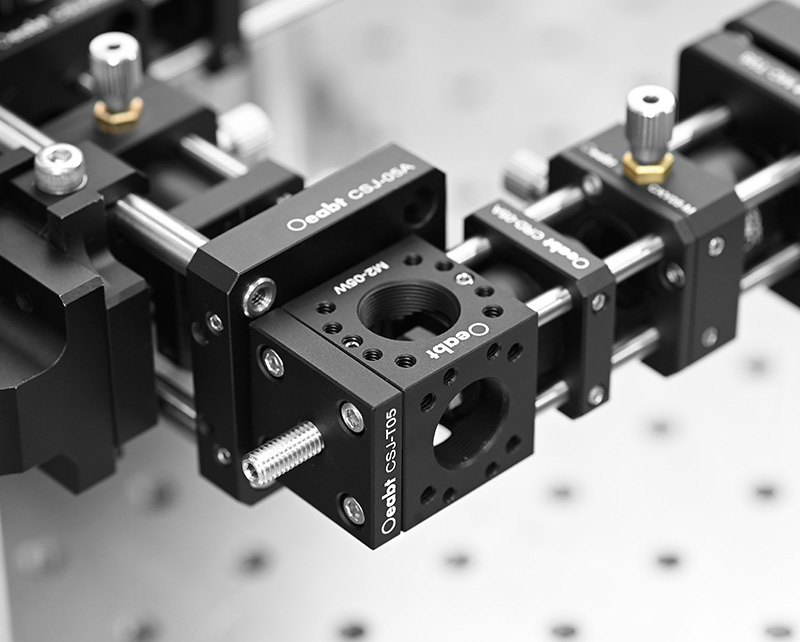

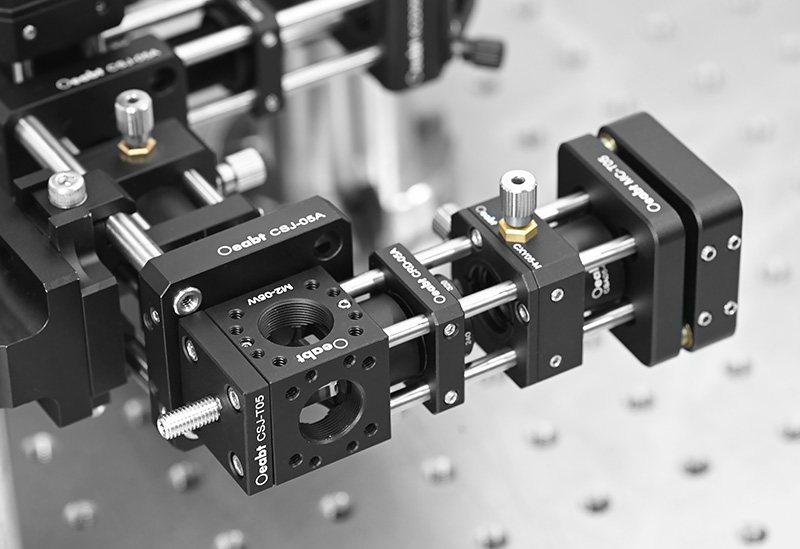

M2-05W籠式立方體的每個側面都帶有間距16mm的4-40螺孔，可以直接安裝SPCM系列?4mm籠桿。LFM05-C棱鏡安裝座可將高達10mm的棱鏡或立方體安裝集成到M2-05W 16 mm籠式立方體。CSJ-T05立方體壓塊可直接安裝至16mm立方體上，搭配棱鏡安裝座使用。通常安裝在帶通孔的兩面。
| 型號 |

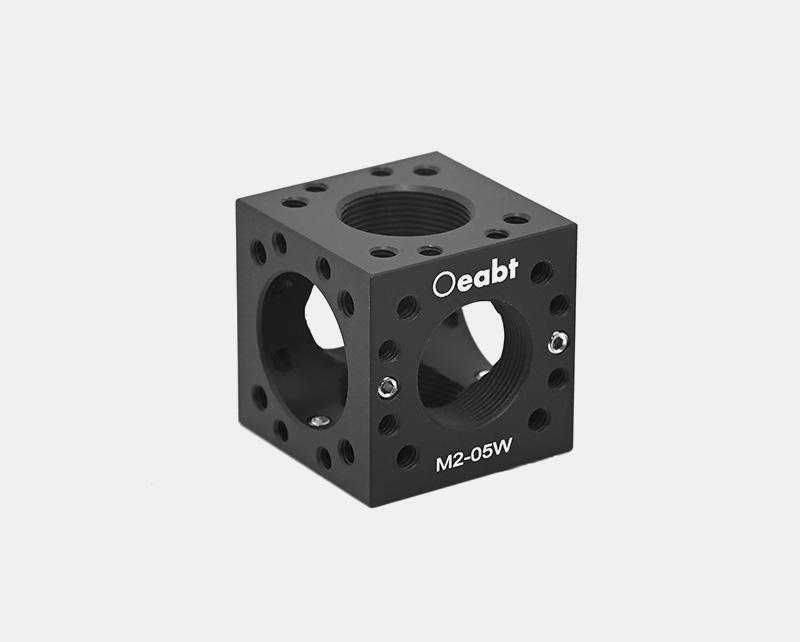

M2-05W籠式立方體 |
| 規格 |
25.0*25.0*25.0mm |
| 中心孔徑 |
SM05（0535”-40）內螺紋*4處；?6.35mm*2處； |
| 螺孔類型 |
4-40*24處、3-48*24處 |
| 重量 |
17.9g |
| 材質 |
7075鋁合金 |
| 型號 |
LFM05-C棱鏡安裝座 |
| 規格 |
?17.0*15.75mm |
| 中心孔徑 |
?6.35mm |
| 重量 |
7.7g |
| 材質 |
7075鋁合金 |
| 型號 |

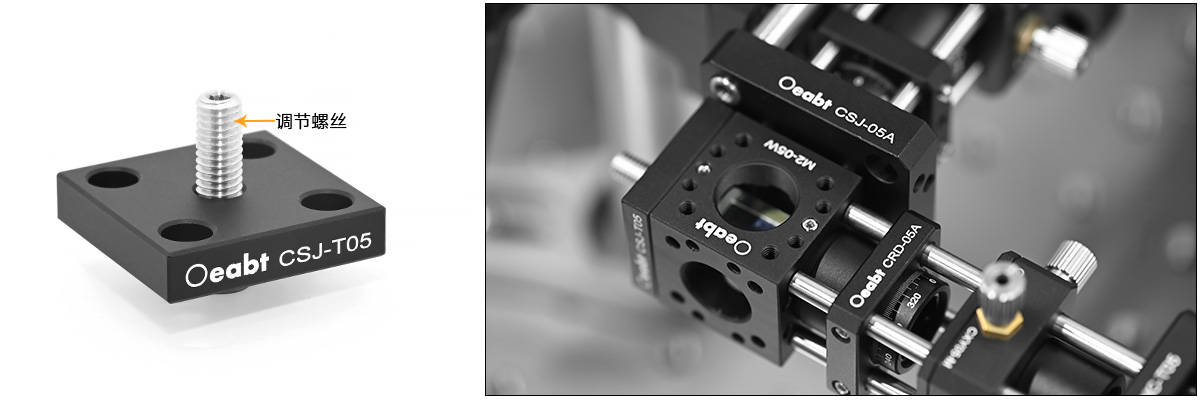

CSJ-T05立方體壓塊 |
| 規格 |
25.0*25.0*5.6mm |
| 調節螺絲 |
10-32 UNC |
| 重量 |
9.0g |
| 材質 |
7075鋁合金 |

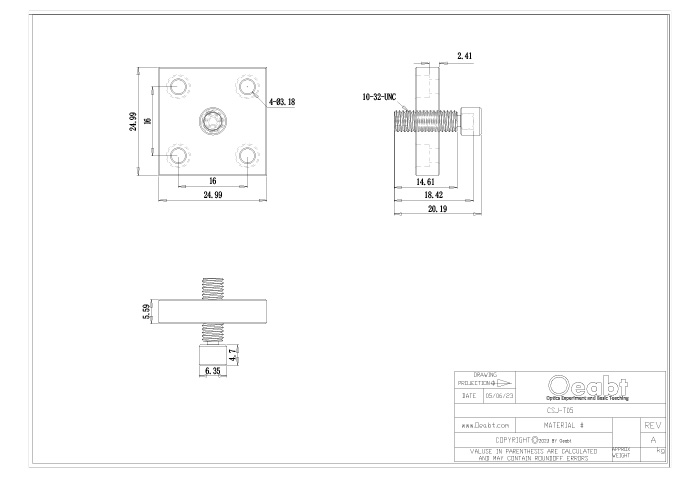

CSJ-T05 工程圖下載
