參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

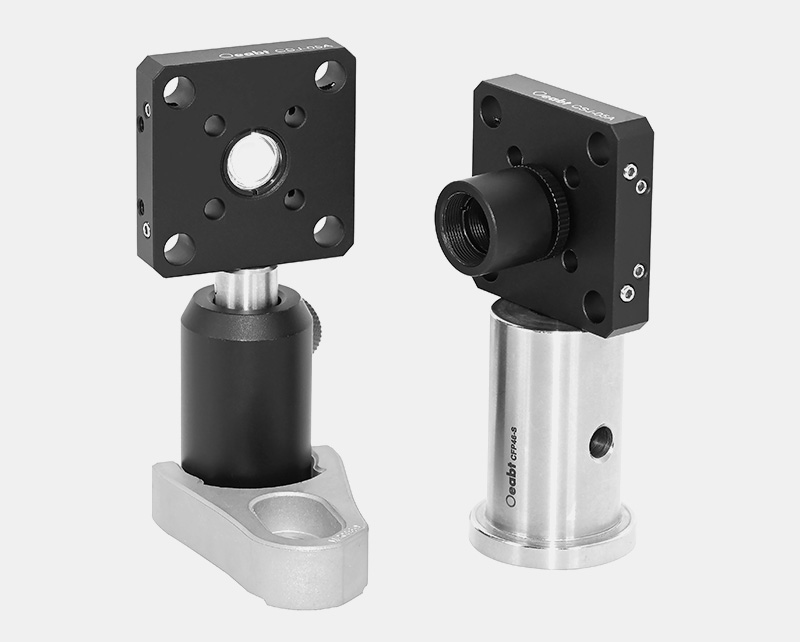

? SM05（0.535”-40）螺紋籠板；

? 可安裝最厚為5.3mm的?1/2英寸的光元件；

? 底部M4螺孔可連接接桿，應用于自由空間；

16mm螺紋籠板專為我們的緊湊型16mm籠式裝配系統設計，適合裝配?1/2英寸光學元件的光學系統，附帶2個CSK05卡環，用于夾持厚度≤5.3mm的?1/2英寸的光學鏡片。

型號	CSJ-05A
規格	40.740.78.9mm
中心孔徑	SM05（0.535”-40）內螺紋
通孔間距	?4.03mm4處，通孔間距16mm； ?6.03mm4處，通孔間距30mm；
螺孔類型	M4
重量	31.6g
材質	7075鋁合金

示意圖

通用參數

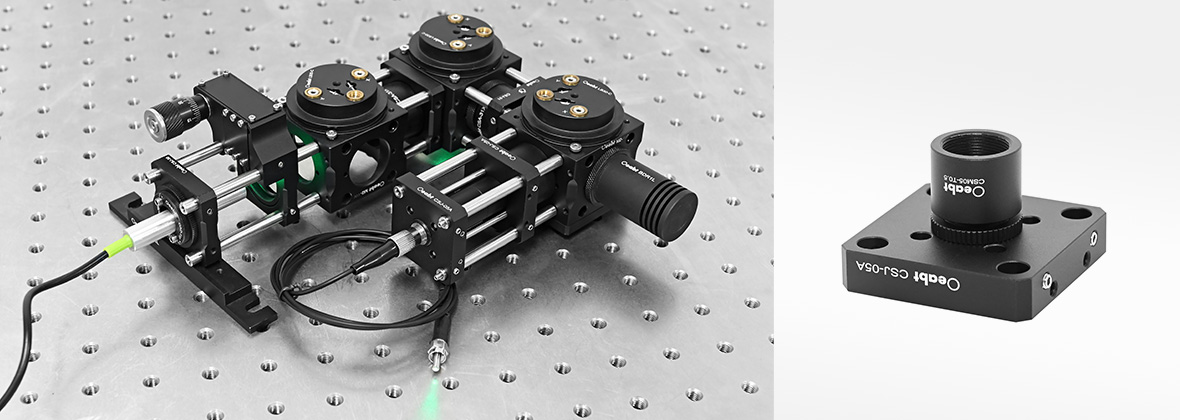

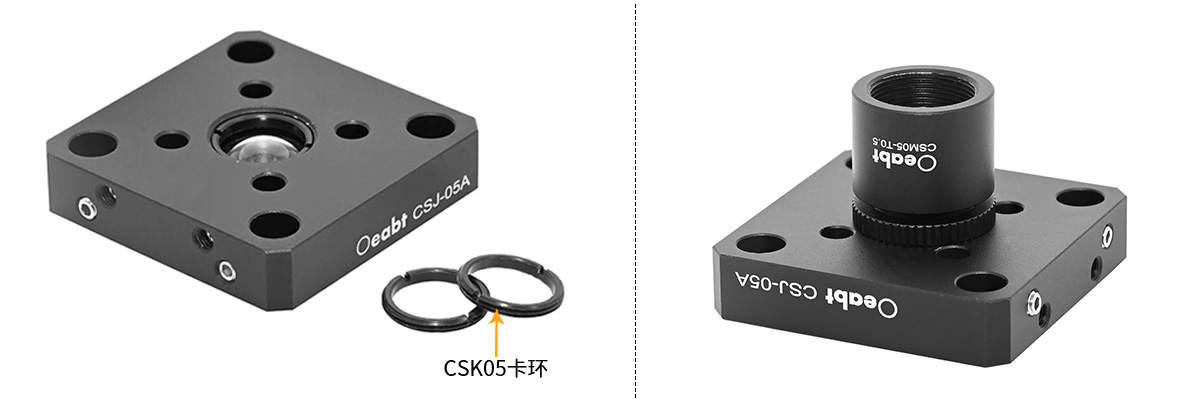

（1）16mm螺紋籠板專為我們的緊湊型16mm籠式裝配系統設計，適合裝配?1/2英寸光學元件的光學系統，附帶2個CSK05卡環，用于夾持厚度≤5.3mm的?1/2英寸的光學鏡片。如需安裝更厚的鏡片，可將光元件安裝到套筒內，旋扭安裝到籠板上。

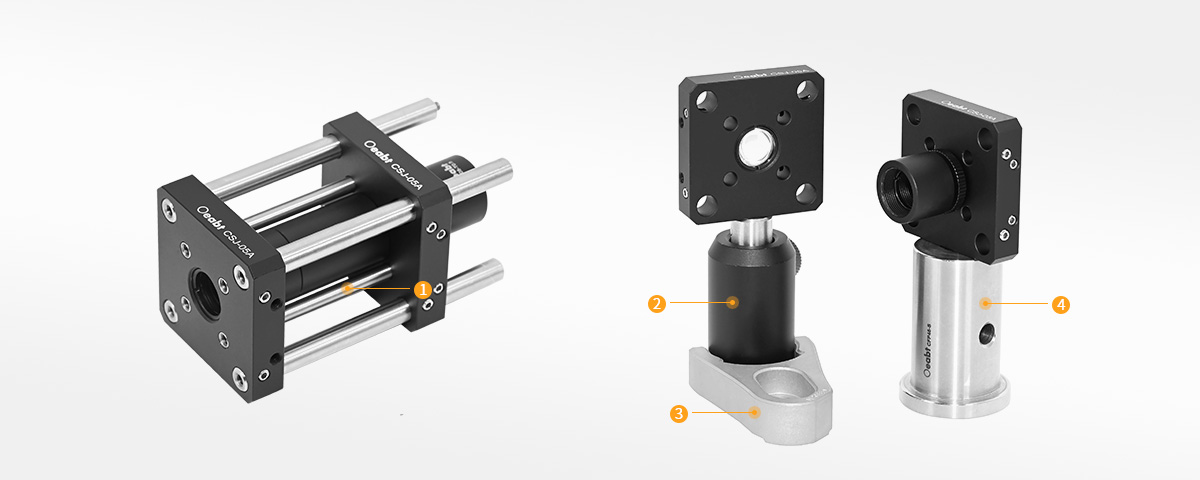

（2）SM05（0.535”-40）中心螺孔處有4個?4mm通孔，中心間距為16mm，兼容我們SPCM系列小型支桿。同時，籠板四邊角有另外的?6mm通孔，中間間距為30mm。這些孔經過加工，可以與相應的籠桿實現精密的滑動配合，實現16mm系統和30mm系統的相互轉換。且側面還有可以操作的鎖定螺絲，可將籠板固定到與其匹配的籠桿上。

（3）底部處的M4螺孔可安裝到不銹鋼接桿上，應用于自由空間使用。

??SPCM-E系列 ?4mm小型籠桿點擊購買>	??CA-A系列接桿支架點擊購買>
??M-BASE-C 叉式壓板點擊購買>	??CFP-S系列 ?1英寸不銹鋼接桿點擊購買>

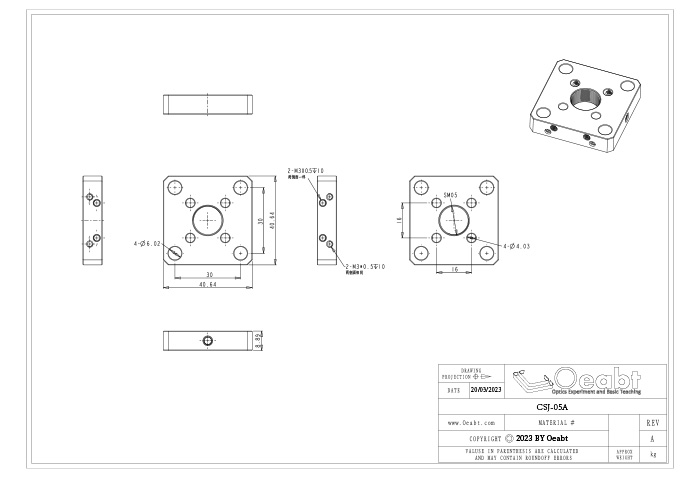

CSJ-05A 工程圖下載

CSJ-05A STP文件

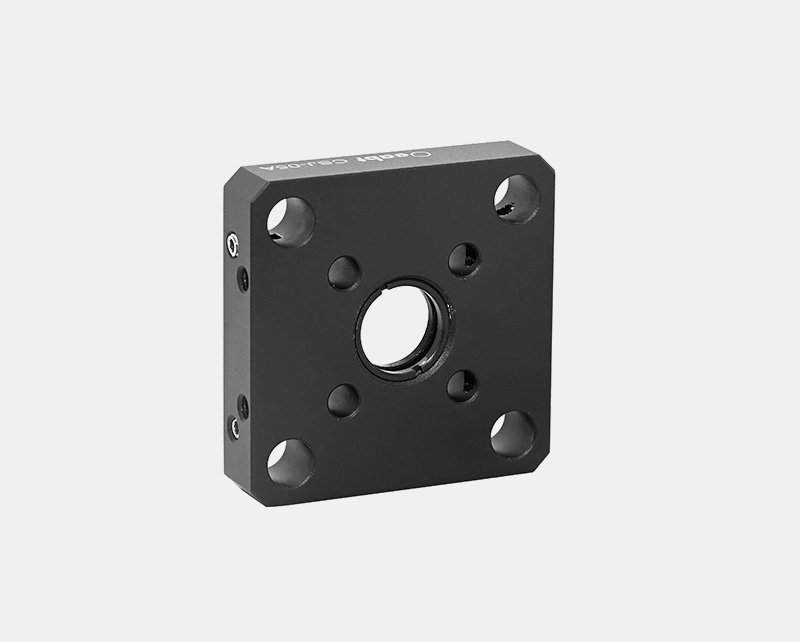

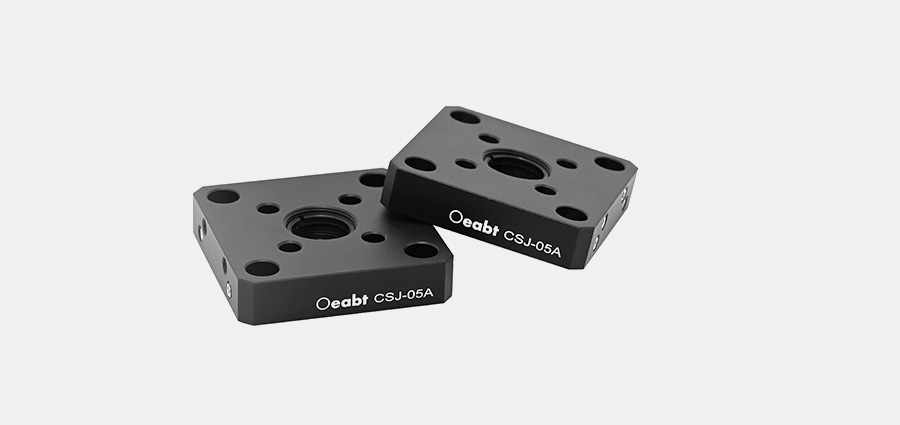

CSJ-05A 16mm螺紋籠板

? SM05（0.535”-40）螺紋籠板；

? 可安裝最厚為5.3mm的?1/2英寸的光元件；

? 4個通孔，用于?4mm支桿，兼容16mm籠式系統；

? 另外4個通孔，用于?6mm支桿，兼容30mm籠式系統；

? 底部M4螺孔可連接接桿，應用于自由空間；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSJ-05A

規格： 40.7*40.7*8.9mm

工程圖：點擊下載

對比：

單價：￥101

發貨日期：當天

購物車：

CSJ-05A 16mm螺紋籠板

規格

40.7*40.7*8.9mm
材質

7075鋁合金
重量

31.6g
中心孔徑

SM05（0.535”-40）內螺紋
螺紋類型

M4
產品描述

?4.03mm*4處，通孔間距16mm
?6.03mm*4處，通孔間距30mm；
