CSJ-30T系列 30mm陣列籠板

產品推薦

產品推薦

首頁 > 產品中心 > 30mm籠式系統 > CSJ-30T系列 30mm陣列籠板

參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 多位陣列式設計，同時安裝多個光學組件；

? 可快捷搭建需要迂回光路的系統；

? 可安裝最厚為4.5mm的?1英寸光學元件；

? SM1（1.035”-40）內螺紋孔；

? 兼容30mm籠式系統；

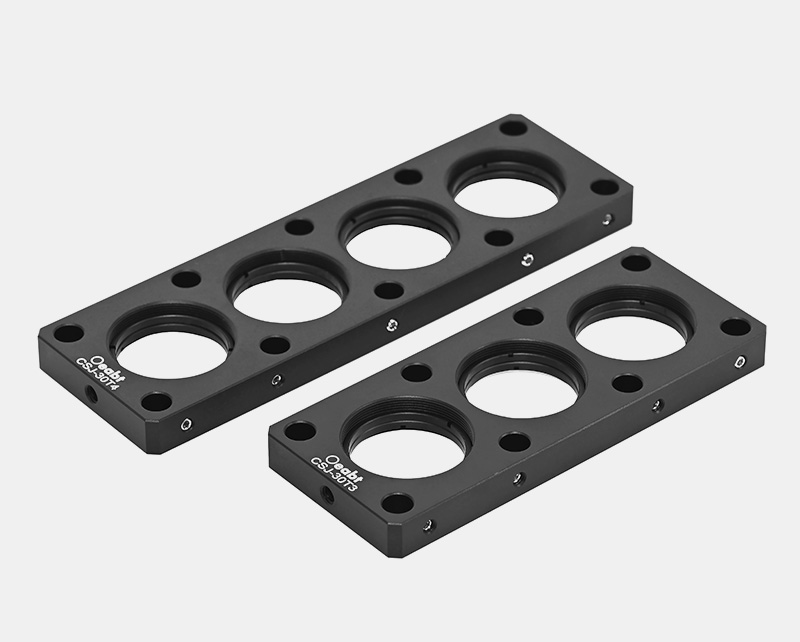

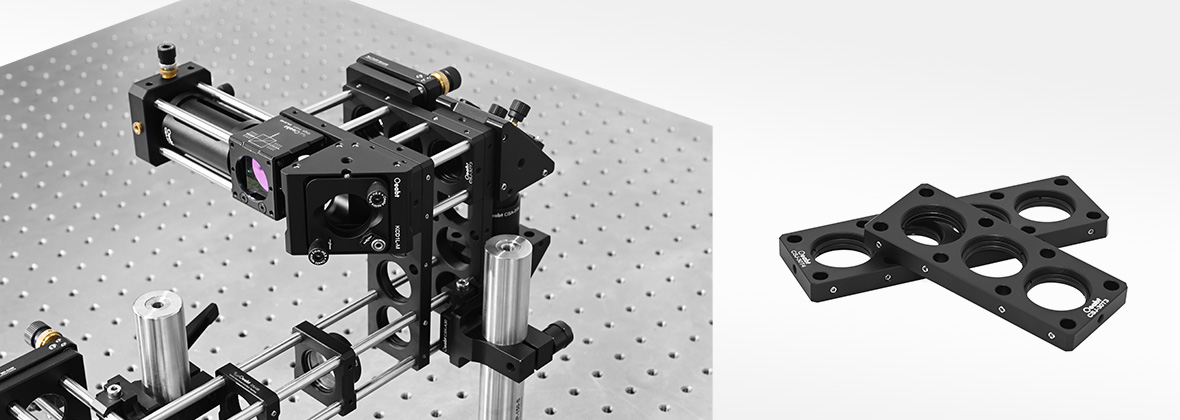

CSJ-30T系列籠板具有模塊化的陣列式設計，可將2/3/4個籠式組件陣列并排集成到我們的30mm籠式系統中。

型號	CSJ-30T3	CSJ-30T4
規格	101.041.18.9mm	131.041.18.9mm
位數	3位	4位
中心孔徑	SM1（1.035”-40）內螺紋
安裝厚度	厚度≤4.5mm的?1英寸光元件
通孔間距	?6.1mm通孔，間距30*30mm
螺紋類型	2處M4
重量	57.0g	73.5g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

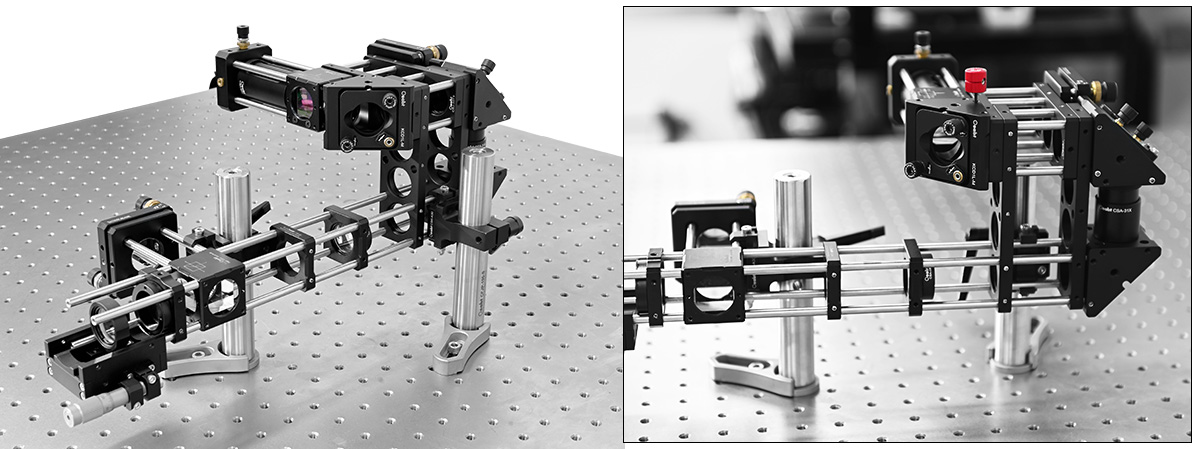

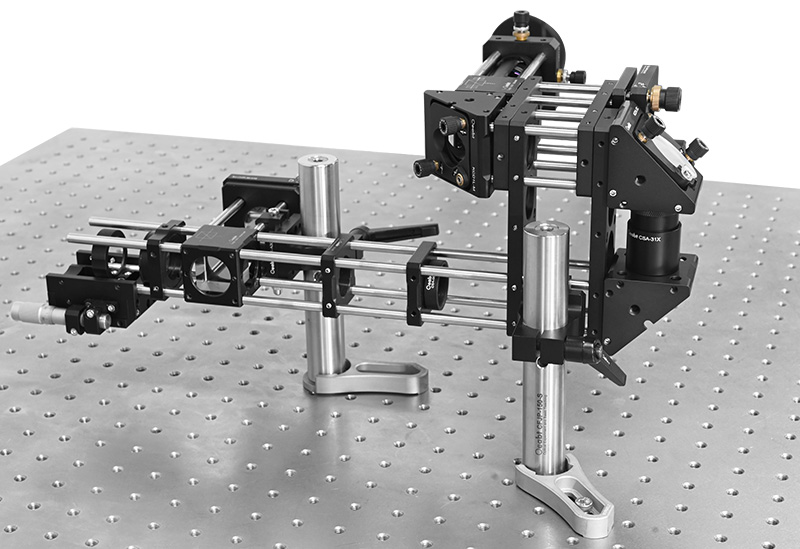

（1）CSJ-30T系列籠板具有模塊化的陣列式設計，可將2/3/4個籠式組件陣列并排集成到我們的30mm籠式系統中，以方便靈活安裝和快速對準，尤其適合需要搭建光路迂回進行的光路系統。

（2）籠板具有SM1（1.035”-40）內螺紋，可安裝最厚為4.5mm的?1英寸光學元件，或其它SM1螺紋組件，每個孔位附帶2個CSK3卡環，用于安裝固定光元件。

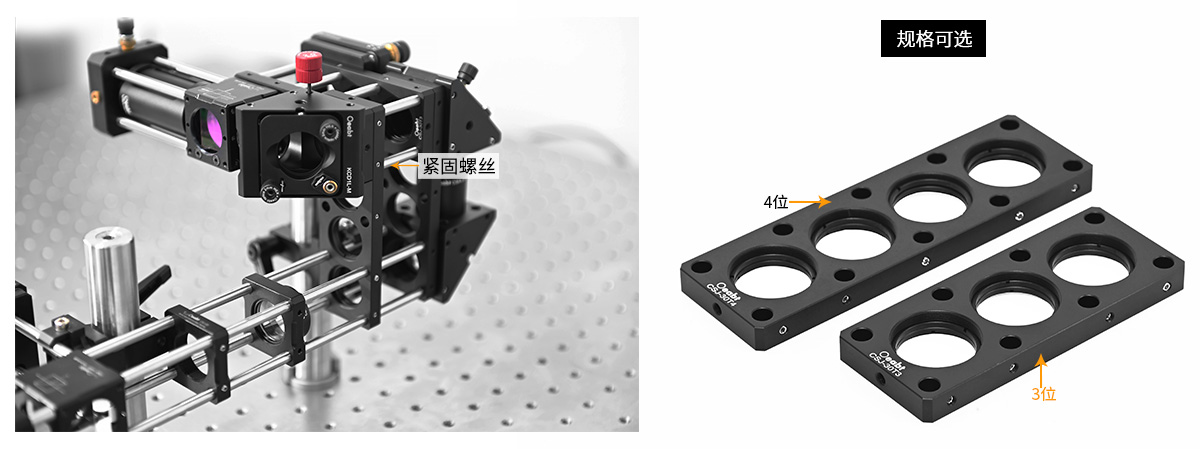

（3）籠桿通孔側面各有1個固定螺絲，可以通過2.0mm起子或扳手擰緊，為籠式子系統提供剛性連接。并且上下兩端各有1處M4螺孔用于安裝接桿。

??PCA-M4系列 PCA-S2系列 ?12mm不銹鋼接桿點擊查看>

??KCD1L-M系列 30mm籠式直角鏡架點擊查看>

??CFP-S系列 ?1英寸不銹鋼接桿點擊查看>

??CXY1-M 籠式XY平移調整架點擊查看>

CSJ-30T系列 30mm陣列籠板

? 多位陣列式設計，同時安裝多個光學組件；

? 可快捷搭建需要迂回光路的系統；

? 可安裝最厚為4.5mm的?1英寸光學元件；

? SM1（1.035”-40）內螺紋孔；

? 兼容30mm籠式系統；

CSJ-30T系列籠板具有模塊化的陣列式設計，可將2/3/4個籠式組件陣列并排集成到我們的30mm籠式系統中，以方便靈活安裝和快速對準，尤其適合需要搭建光路迂回進行的光路系統。

型號

規格

工程圖

對比

單價

發貨日期

購物車

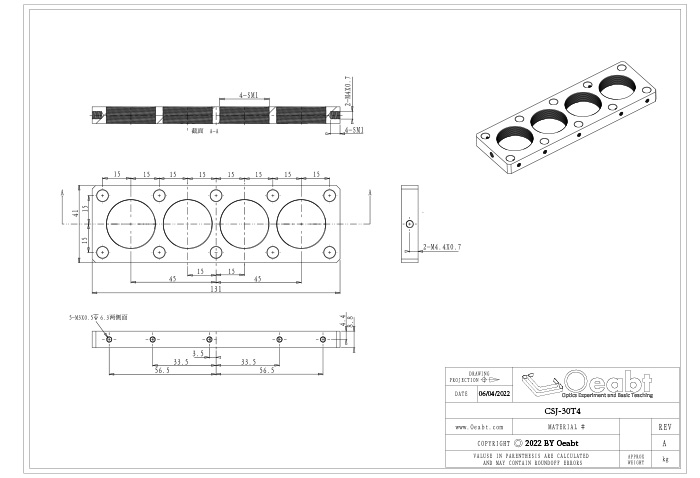

型號： CSJ-30T4

規格： 4孔位

工程圖：點擊下載

對比：

單價：￥162

發貨日期：當天

購物車：

CSJ-30T4 30mm陣列籠板

規格

131.0*41.1*8.9mm
材質

7075鋁合金
重量

73.5g
中心孔徑

/
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

孔位數：4位

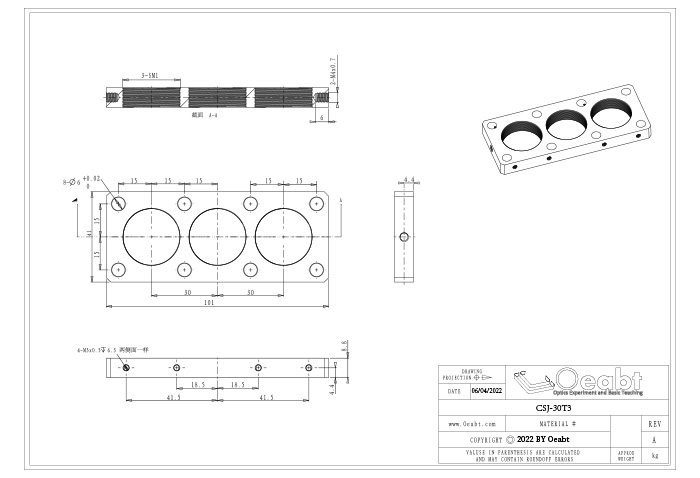

型號： CSJ-30T3

規格： 3孔位

工程圖：點擊下載

對比：

單價：￥135

發貨日期：當天

購物車：

CSJ-30T3 30mm陣列籠板

規格

101.0*41.1*8.9mm
材質

7075鋁合金
重量

57.0g
中心孔徑

/
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

孔位數：3位
