參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

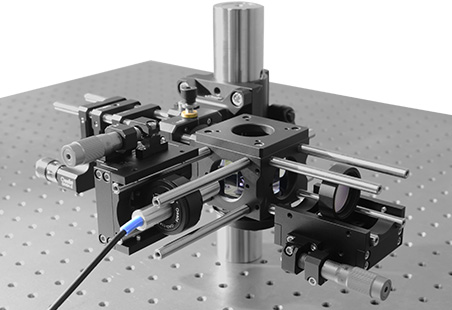

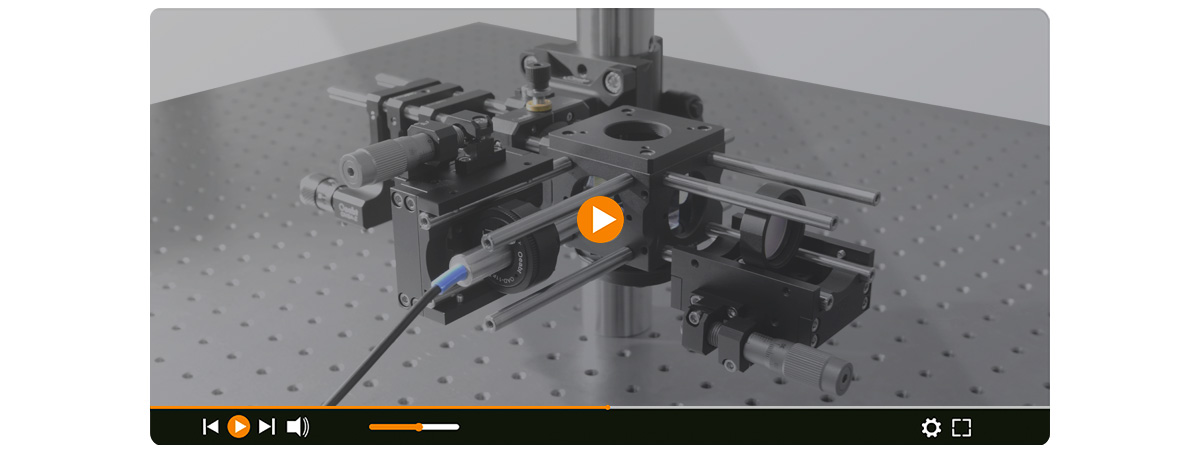

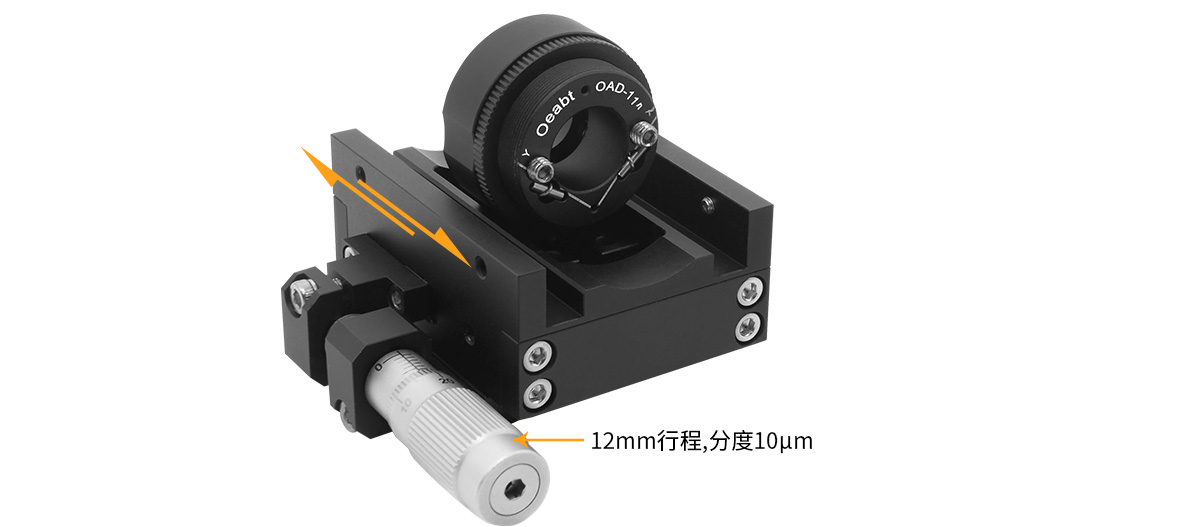

? 在不影響光軸情況下，沿30mm籠式系統平移組件；

? 提供12mm手動行程，分度為10μm；

? SM1（1.035”-40）螺紋孔；

Z軸安裝座用于需要沿著籠式系統光軸移動的30mm籠式系統中。可通過安裝座上兩處凹槽，安裝在2根籠桿上，使得固定在位移臺的可移動部位的組件沿光軸平移。然后使用2.0mm六角扳手或球頭起子擰緊側邊的緊固螺絲，以固定這些籠桿。

序列號	SN0004
規格	59.646.355.8mm
行程范圍	12mm
分度精度	10μm
螺紋類型	SM1（1.035”-40）內螺紋
重量	211.7g
材質	7075鋁合金

OAD-F系列可調準直轉接件
型號	OAD-8F	OAD-9F	OAD-10F	OAD-11F	OAD-12F
孔徑	?8mm	?9mm	?10mm	?11mm	?12mm
俯仰/偏轉	±6°				±5°
螺紋類型	SM1（1.035”-40）外螺紋
重量	20.6g	20.0g	20.0g	20.0g	19.4g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

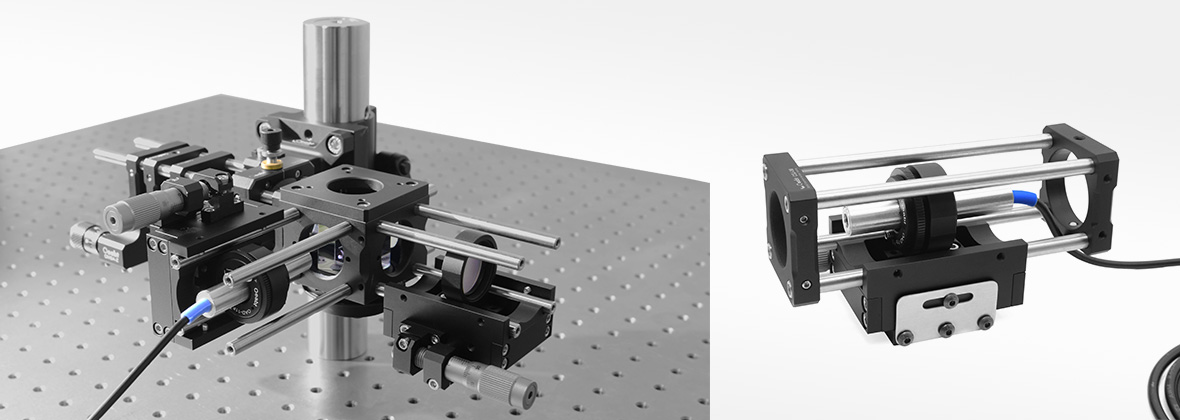

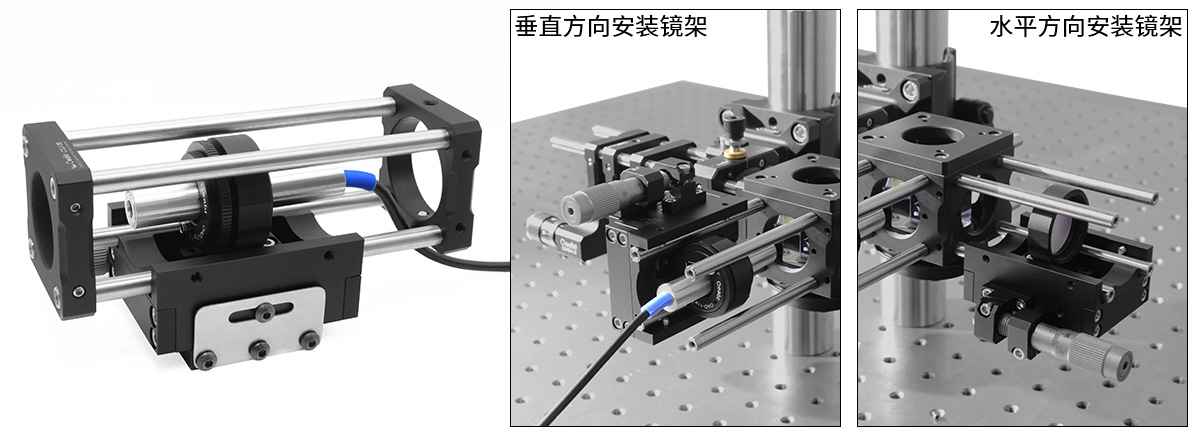

（1）Z軸安裝座用于需要沿著籠式系統光軸移動的30mm籠式系統中。可通過安裝座上兩處凹槽，安裝在2根籠桿上，使得固定在位移臺的可移動部位的組件沿光軸平移。然后使用2.0mm六角扳手或球頭起子擰緊側邊的緊固螺絲，以固定這些籠桿。

（2）位移臺使用SM13測微頭驅動，提供了12mm的線性平移，分度為10μm。精密線性滾珠軸承確保順暢、高分辨率的運動。

（3）位移臺預裝置了不同直徑的安裝孔座，可用于?8-12mm的圓柱形元件。且轉接件前板上的兩個調節螺絲可提供土6°的俯仰/偏轉，刻有俯仰和偏轉軸向便于識別，通過2.0mm六角扳手轉動。

（4）卸除轉接件后，光元件安裝座具有SM1（1.035”-40）內螺紋，兼容?1英寸光學元件或SM1套筒組件，附帶一個CSK3卡環用于安裝固定光元件。

???PCM-S系列 ?6mm籠式支桿點擊查看>?
?? OP-11B系列線偏光激光模組點擊查看>
?? CSJ-31 30mm通孔籠板點擊查看>

直線籠式鏡架 STP文件

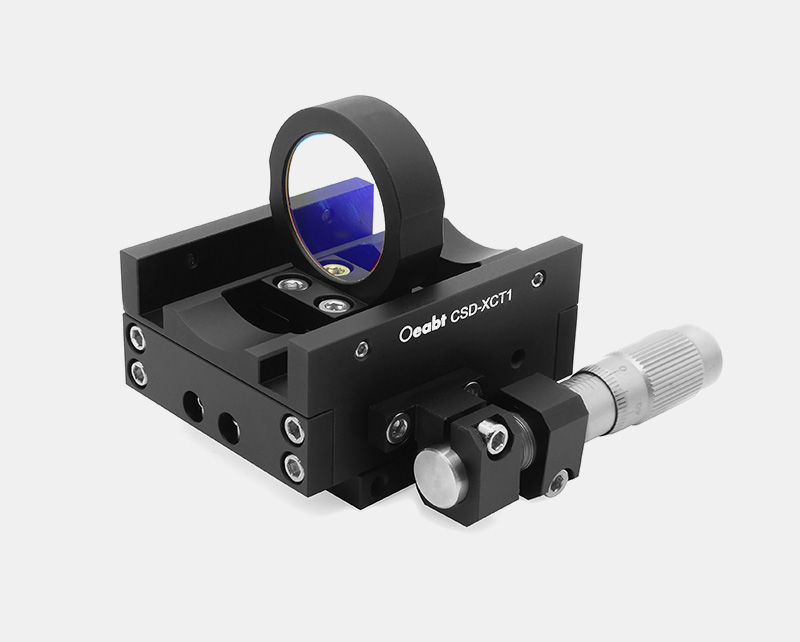

S/N0004 直線籠式鏡架

? 在不影響光軸情況下，沿30mm籠式系統平移組件；

? 提供12mm手動行程，分度為10μm；

? SM1（1.035”-40）螺紋孔可直接安裝最厚為6.9mm的?1英寸光學元件；

位移臺使用SM13測微頭驅動，提供了12mm的線性平移，分度為10μm。精密線性滾珠軸承確保順暢、高分辨率的運動。

型號

規格

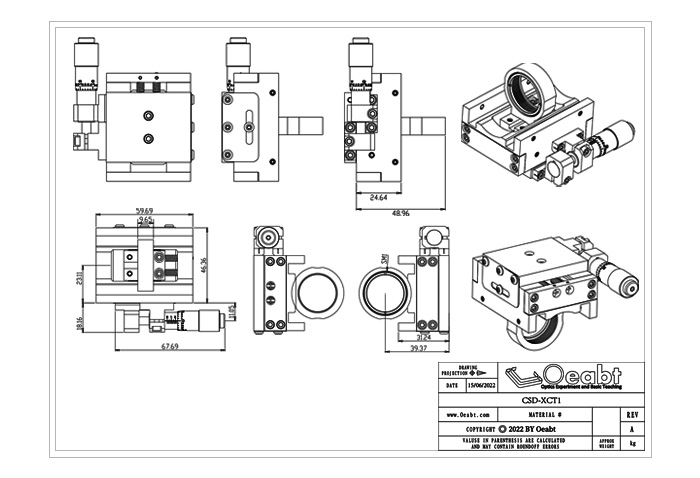

工程圖

對比

單價

發貨日期

購物車

型號： S/N0004

規格： 59.6*46.3*55.8mm

工程圖：點擊下載

對比：

單價：￥1446

發貨日期：當天

購物車：

S/N0004 直線籠式鏡架

規格

59.6*46.3*55.8mm
材質

7075鋁合金
重量

211.7g
中心孔徑

SM1（1.035”-40）內螺紋
螺紋類型

/
產品描述

行程范圍：12mm ；
分度精度：10μm；

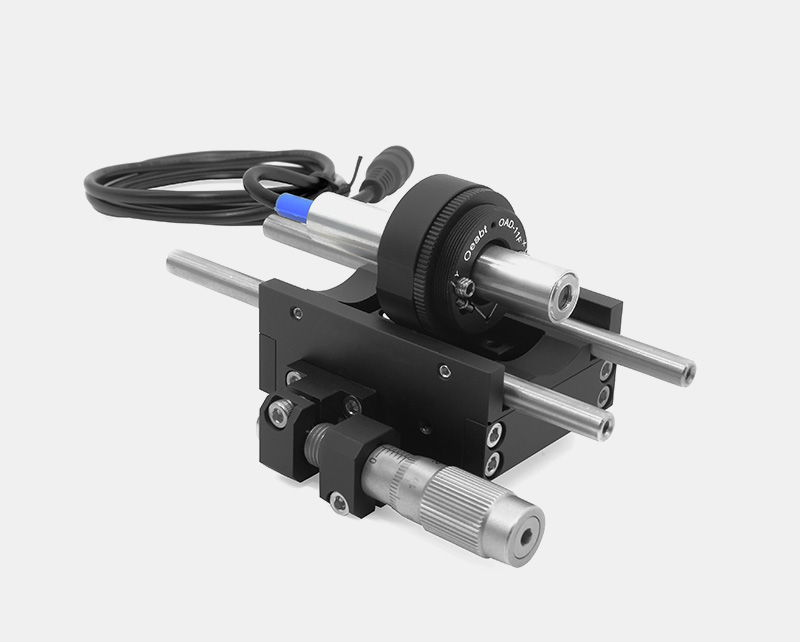

S/N0004 直線籠式鏡架+可調準直轉接件

? 在不影響光軸情況下，沿30mm籠式系統平移組件；

? 提供12mm手動行程，分度為10μm；

? 可用于?8-12mm的圓柱形元件；

? 提供土6°的俯仰/偏轉；

? 光學元件座可搭配OAD-F系列安裝不同直徑激光器使用；

位移臺預裝置了不同直徑的安裝孔座，可用于?8-12mm的圓柱形元件。且轉接件前板上的兩個調節螺絲可提供土6°的俯仰/偏轉，刻有俯仰和偏轉軸向便于識別，通過2.0mm六角扳手轉動。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： S/N0004+OAD-8F

規格：安裝孔?8mm

工程圖：點擊下載

對比：

單價：￥1734

發貨日期：當天

購物車：

S/N0004+OAD-8F直線籠式鏡架+可調準直轉接件

規格

安裝孔徑?8mm
材質

7075鋁合金
重量

20.6g
中心孔徑

SM1（1.035”-40）外螺紋
螺紋類型

/
產品描述

可提供土6°的俯仰/偏轉；
行程范圍:12mm，分度精度:10μm；
型號： S/N0004+OAD-9F

規格：安裝孔徑?9mm

工程圖：點擊下載

對比：

單價：￥1734

發貨日期：當天

購物車：

S/N0004+OAD-9F 直線籠式鏡架+可調準直轉接件

規格

安裝孔徑?9mm
材質

7075鋁合金
重量

20.0g
中心孔徑

SM1（1.035”-40）外螺紋
螺紋類型

/
產品描述

可提供土6°的俯仰/偏轉；
行程范圍:12mm，分度精度:10μm；
型號： S/N0004+OAD-10F

規格：安裝孔徑?10mm

工程圖：點擊下載

對比：

單價：￥1734

發貨日期：當天

購物車：

S/N0004+OAD-10F 直線籠式鏡架+可調準直轉接件

規格

安裝孔徑?10mm
材質

7075鋁合金
重量

20.0g
中心孔徑

SM1（1.035”-40）外螺紋
螺紋類型

/
產品描述

可提供土6°的俯仰/偏轉；
行程范圍:12mm，分度精度:10μm；
型號： S/N0004+OAD-11F

規格：安裝孔徑?11mm

工程圖：點擊下載

對比：

單價：￥1734

發貨日期：當天

購物車：

S/N0004+OAD-11F 直線籠式鏡架+可調準直轉接件

規格

安裝孔徑?11mm
材質

7075鋁合金
重量

20.0g
中心孔徑

SM1（1.035”-40）外螺紋
螺紋類型

/
產品描述

可提供土6°的俯仰/偏轉；
行程范圍:12mm，分度精度:10μm；
型號： S/N0004+OAD-12F

規格：安裝孔徑?12mm

工程圖：點擊下載

對比：

單價：￥1734

發貨日期：當天

購物車：

S/N0004+OAD-12F 直線籠式鏡架+可調準直轉接件

規格

安裝孔徑?12mm
材質

7075鋁合金
重量

19.4g
中心孔徑

SM1（1.035”-40）外螺紋
螺紋類型

/
產品描述

可提供土5°的俯仰/偏轉；
行程范圍:12mm，分度精度:10μm；
