參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

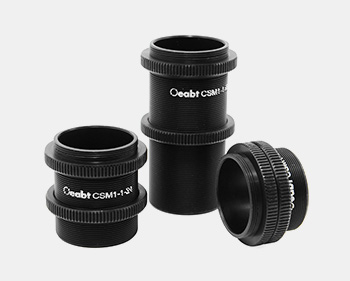

產品說明

? 內螺紋連接件，應用于套管套筒與其它光機組件的連接；

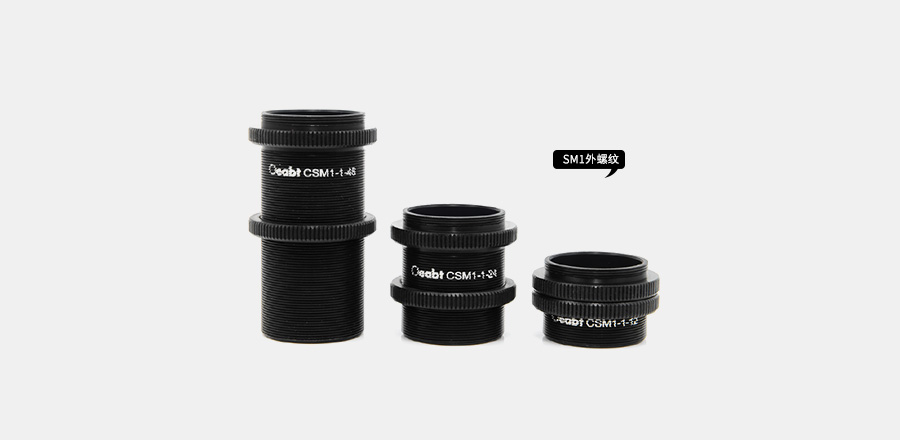

? 連接件帶有SM1（1.035"-40）外螺紋；

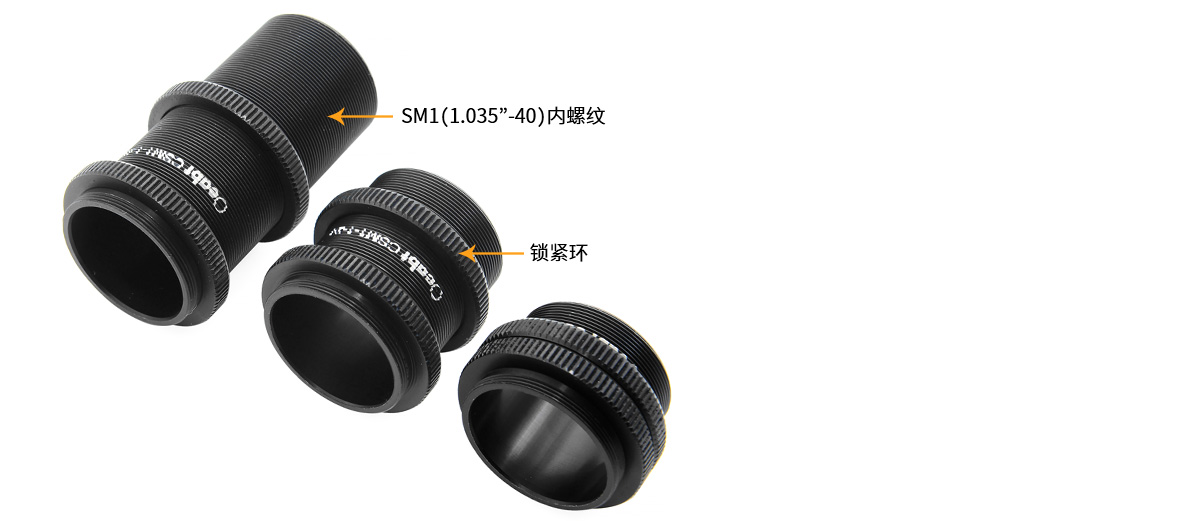

? 附帶1個移旋鎖定環，在完成調節后可固定附接上的組件；

? 一端3.5mm短螺紋短；

? 另一端長螺紋段，可優化與之連接的組件的位置和角度；

設計用于兩端連接兩個帶SM1外螺紋的透鏡套管組件。一端固定螺紋長度3.5mm，另一端有不同長度可選。

型號	CSM1-1-12	CSM1-1-24	CSM1-1-48
規格	?31.8*19.5mm	?31.8*31.5mm	?31.8*55.5mm
螺紋類型	SM1（1.035”-40）內螺紋
螺紋長度	一端3.5mm一端12mm	一端3.5mm一端24mm	一端3.5mm一端48mm
重量	10.7g	14.0g	20.9g
材質	7075鋁合金

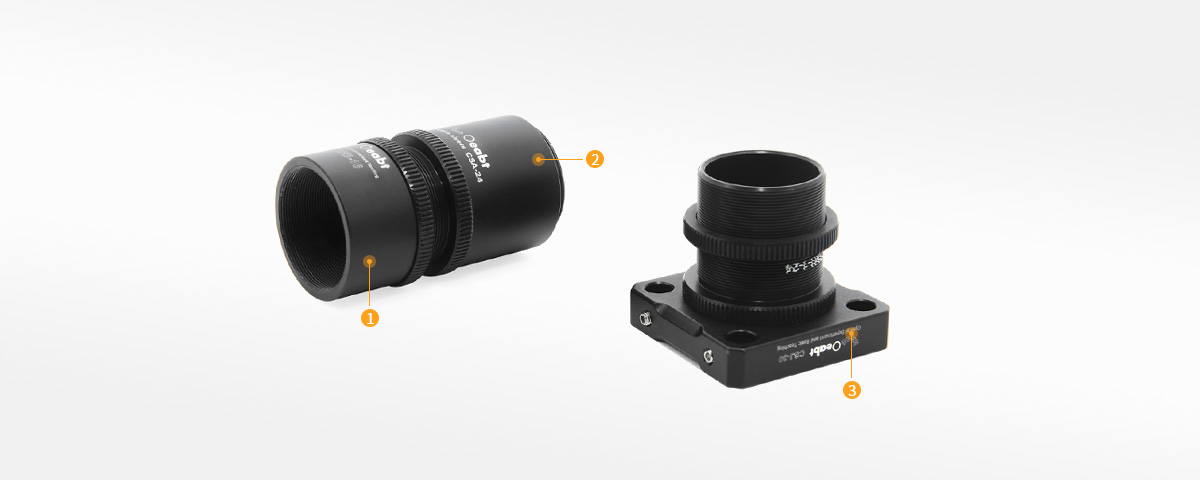

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）CSM1-1系列設計用于兩端連接兩個帶SM1外螺紋的透鏡套管組件。一端固定螺紋長度3.5mm，另一端有不同長度可選，且附帶1個鎖定環，在完成調節后可固定附接上的組件，從而限制SM1螺紋組件的外螺紋深度。

（2）耦合轉接件螺紋安裝到透鏡套管或其它螺紋組件上，使組件可以在旋轉的情況下接合，可優化附接到其它的組件上的位置和角度。

? CSB系列 ?1英寸母轉母透鏡套筒點擊購買 >

??CSA系列 ?1英寸公轉母透鏡套筒點擊購買 >

? CSJ-30 30mm螺紋籠板點擊購買 >

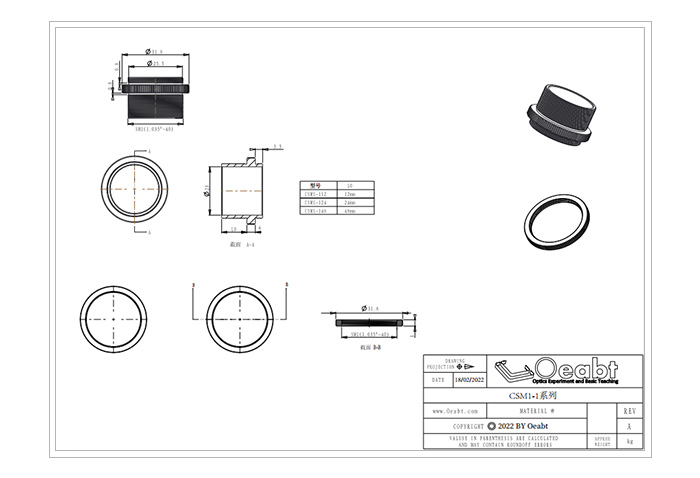

工程圖下載

CSM1-1系列 STP文件

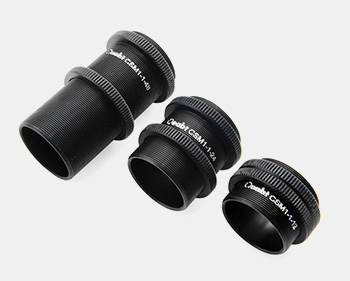

CSM1-1系列透鏡套管連接件

? 內螺紋連接件，應用于套管套筒與其它光機組件的連接；

? 連接件帶有SM1（1.035"-40）外螺紋；

? 一端3.5mm短螺紋段；

? 一端長螺紋段，可優化附接到其上的組件的位置和角度；

? 附帶1個可移旋鎖定環，在完成調節后可固定附接上的組件；

CSM1-1系列設計用于兩端連接兩個帶SM1外螺紋的透鏡套管組件,且附帶1個鎖定環，在完成調節后可固定附接上的組件，從而限制SM1螺紋組件的外螺紋深度。耦合轉接件螺紋安裝到透鏡套管或其它螺紋組件上，使組件可以在旋轉的情況下接合，可優化附接到其它的組件上的位置和角度。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSM1-1-12

規格：一端3.5mm一端12mm

工程圖：點擊下載

對比：

單價：￥86

發貨日期：當天

購物車：

CSM1-1-12 透鏡套管連接件

規格

?31.8*19.5mm
材質

7075鋁合金
重量

10.7g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

螺紋長度:一端3.5mm一端12mm
型號： CSM1-1-24

規格：一端3.5mm一端24mm

工程圖：點擊下載

對比：

單價：￥98

發貨日期：當天

購物車：

CSM1-1-24 透鏡套管連接件

規格

?31.8*31.5mm
材質

7075鋁合金
重量

14.0g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

螺紋長度:一端3.5mm一端24mm
型號： CSM1-1-48

規格：一端3.5mm一端48mm

工程圖：點擊下載

對比：

單價：￥118

發貨日期：當天

購物車：

CSM1-1-48 透鏡套管連接件

規格

?31.8*55.5mm
材質

7075鋁合金
重量

20.9g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

螺紋長度:一端3.5mm一端48mm
