參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 萬向設計，圍繞光學鏡片中心真正的萬向旋轉；

? 可安裝?1英寸，最厚為4.7mm的光學元件；

? 兼容30mm籠式系統；

? 360o旋轉光學元件安裝架；

? 應用系統中，光學元件架座可以旋轉±30o；

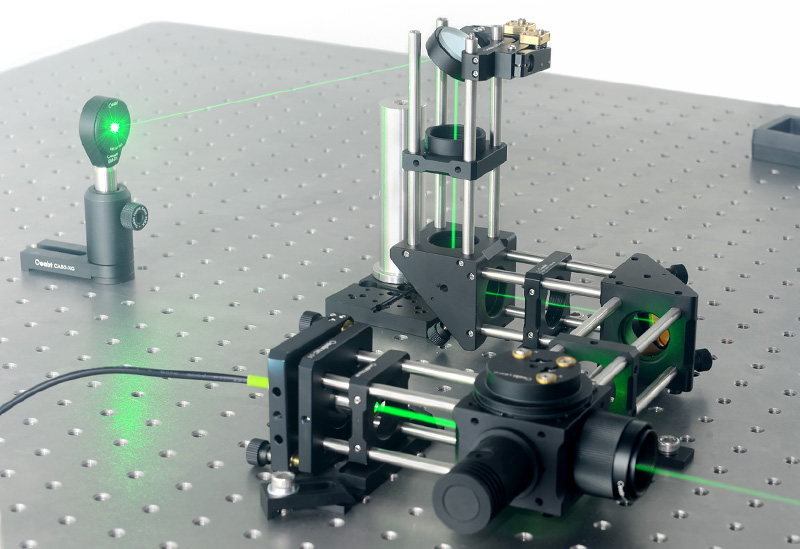

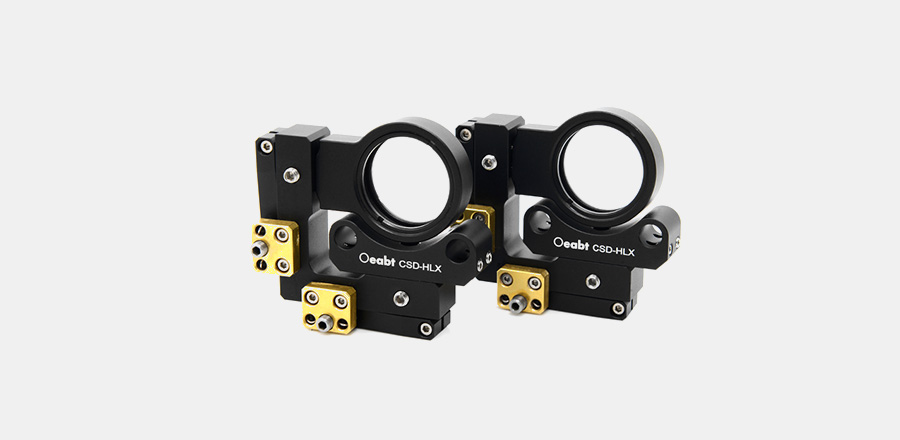

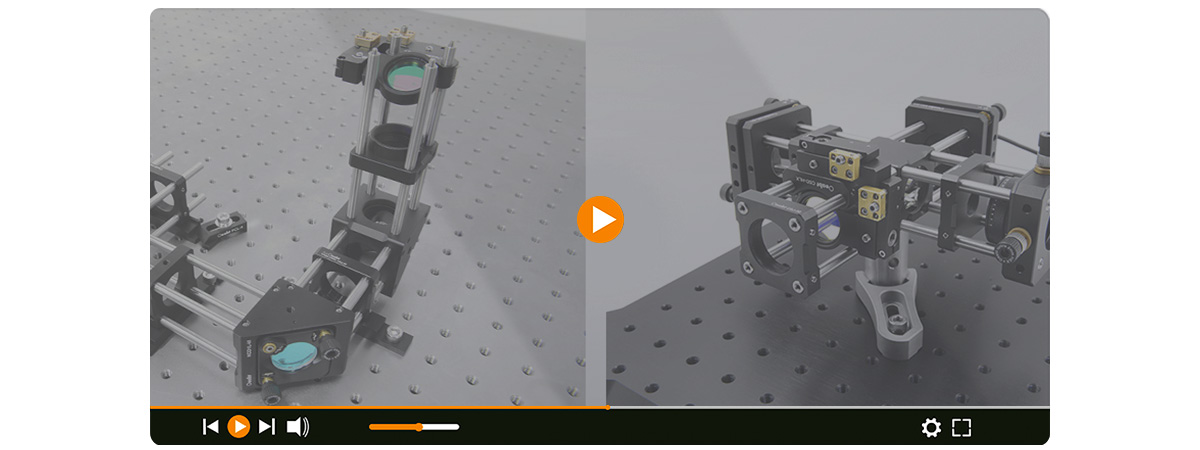

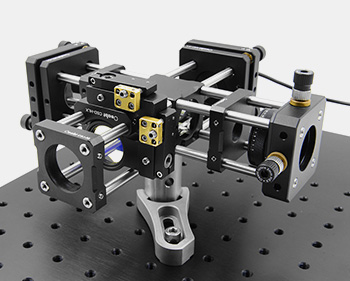

CSD-HLX是一款能夠?qū)⒐鈱W(xué)元件圍繞籠式組件中心的一個點自由旋轉，實現真正的萬向運動。

型號	CSD-HLX
規格	59.212.955.0mm
調節范圍	360°粗調旋轉;精調螺絲:100 TPI調節器,每轉13mrad
中心孔徑	SM1(1.035"-40)內螺紋
通孔間距	?6mm，間距30*30mm
重量	72.3g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

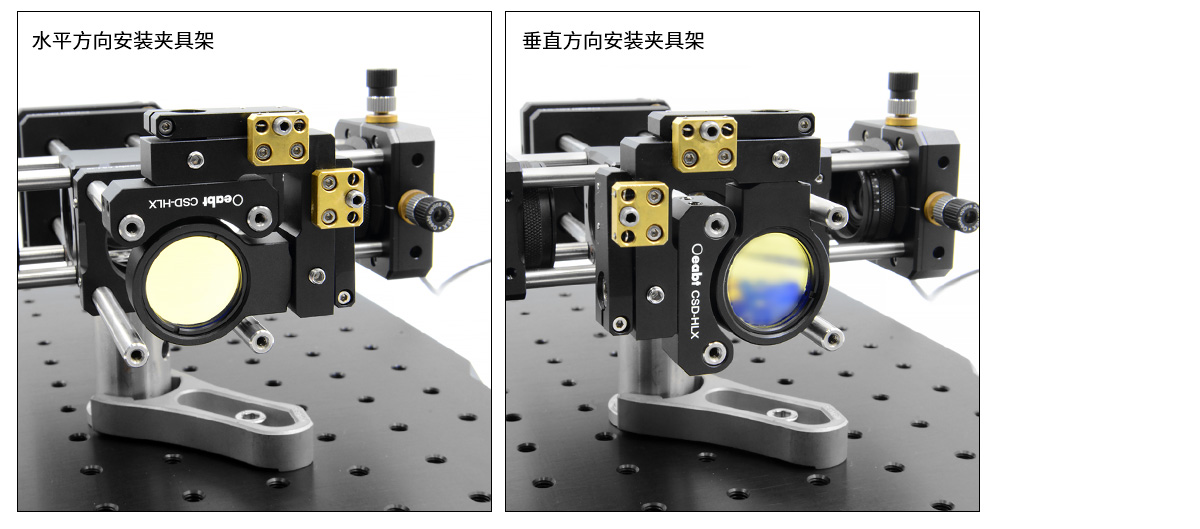

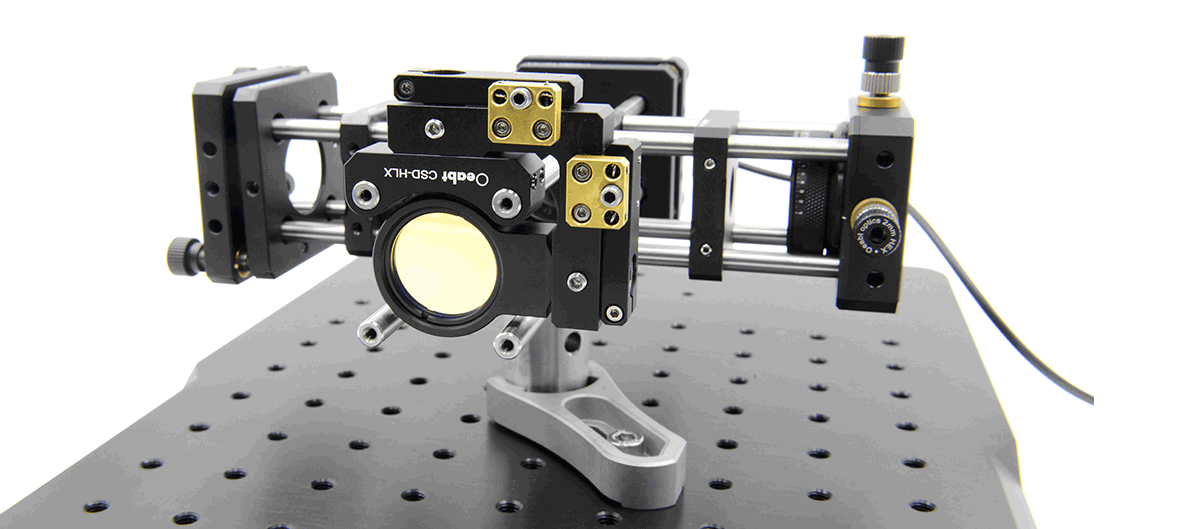

（1）CSD-HLX是一款能夠?qū)⒐鈱W(xué)元件圍繞籠式組件中心的一個點自由旋轉，實現真正的萬向運動。萬向架上的夾具架兩處通孔間距30*30mm，可利用?6mm支桿水平或垂直安裝至30mm籠式系統上，通過側邊的緊定螺絲鎖定萬向架位置（使用1.5mm扳手）。
??

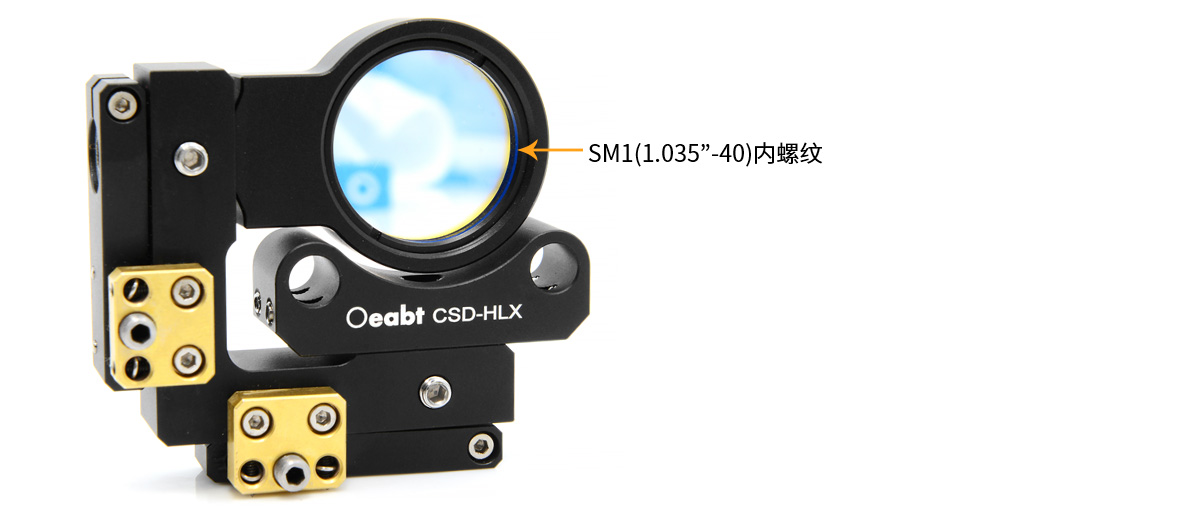

（2）光元件安裝架兼容?1英寸最厚為4.7mm的鏡片,光學元件通過附帶的CSK3卡環固定在SM1(1.035"-40)中心螺紋區域。

（3）使用時，光元件安裝架在粗略設定角度方向后，可通過2mm六角扳手對2處精調螺絲來調節（即2個100 TPI調節器，每轉調節13mrad）進行一定的光斑偏移，使其精確對準。

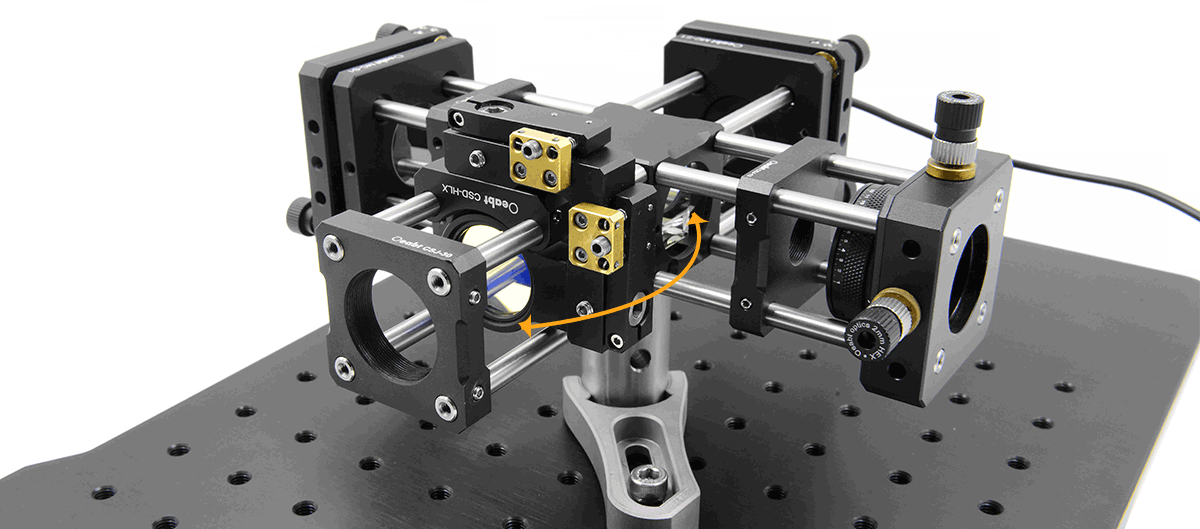

第二個角度自由度通過旋轉中間架座實現。這個架座連接光學元件安裝架與籠式組件，能夠自由旋轉±30o。

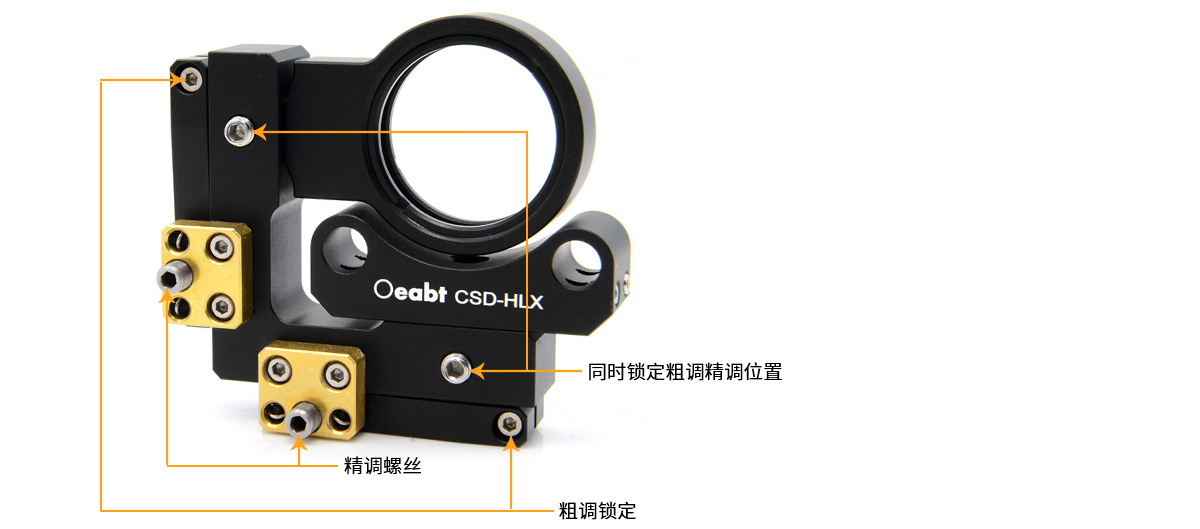

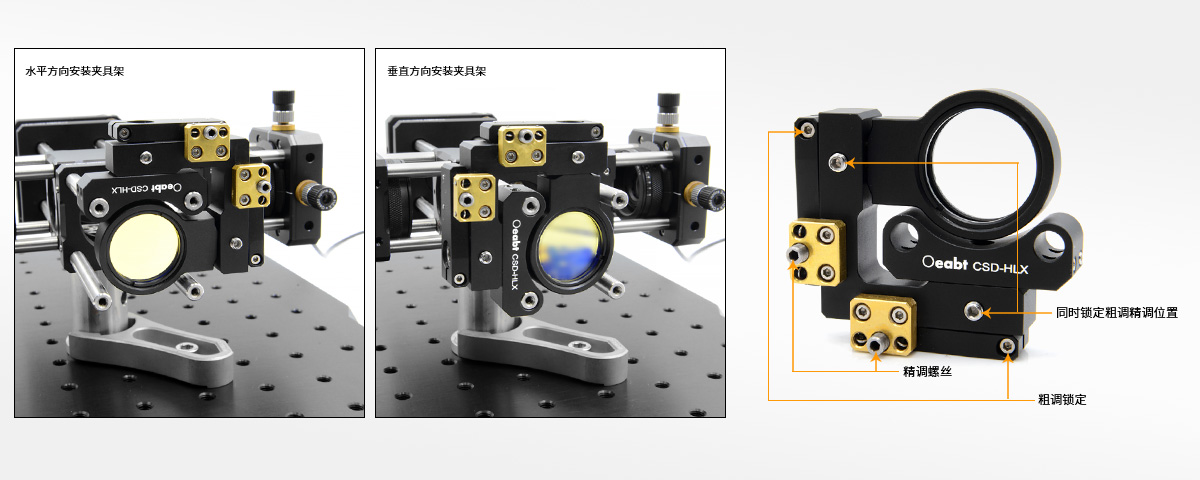

（4）鎖定機制
緊定螺絲松弛狀態下，可分別手動360旋轉粗調，和2處調節螺絲的精調（利用1.5mm扳手）。利用2mm扳手可鎖定粗調精調，完全固定位置。只調節精調，需鎖定1.5mm緊定螺孔。

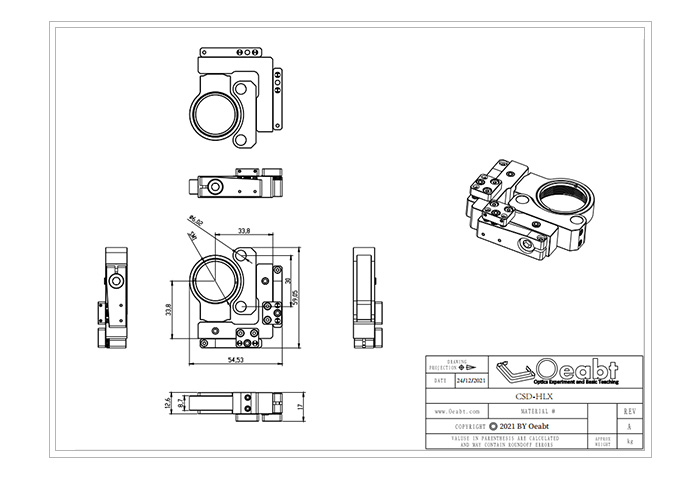

工程圖下載

CSD-HLX STP文件

CSD-HLX 30mm籠式萬向架

? 萬向設計，圍繞光學鏡片中心真正的萬向旋轉；

? 可安裝?1英寸，最厚為4.7mm的光學元件；

? 兼容30mm籠式系統；

? 360o旋轉光學元件安裝架；

? 應用系統中，光學元件架座可以旋轉±30o；

CSD-HLX兼容30mm籠式系統，能夠?qū)⒐鈱W(xué)元件圍繞籠式組件中心的一個點自由旋轉，實現真正的萬向運動。可分別手動360旋轉粗調，和2處調節螺絲的精調。安裝?1英寸最厚為4.7mm的光學元件。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSD-HLX

規格： 59.2*12.9*55.0mm

工程圖：點擊下載

對比：

單價：￥685

發貨日期：當天

購物車：

CSD-HLX 30mm籠式萬向架

規格

59.2*12.9*55.0mm
材質

7075鋁合金
重量

72.3g
中心孔徑

SM1(1.035"-40)內螺紋
螺紋類型

SM1(1.035"-40)內螺紋
產品描述

調節范圍:360°粗調旋轉;精調螺絲:100 TPI調節器,每轉13mrad;
通孔間距: ?6mm,間距30*30mm;
