參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 自動定心機構，可快速交換光學元件；

? 可安裝?2.5mm~?50.8mm范圍大小內的光學元件；

? 非常適用于圓形或正方形光學器件；

? 鎖定螺絲可實現安全固定功能；

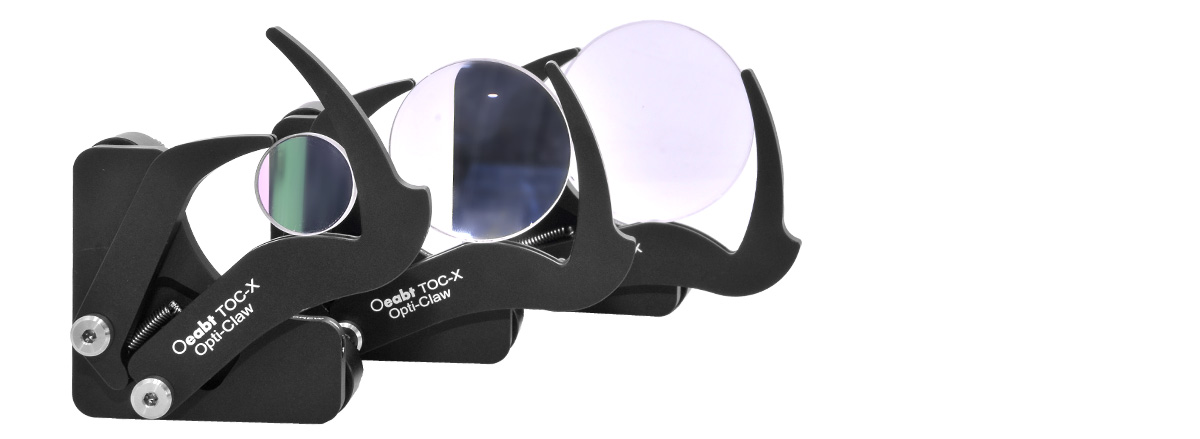

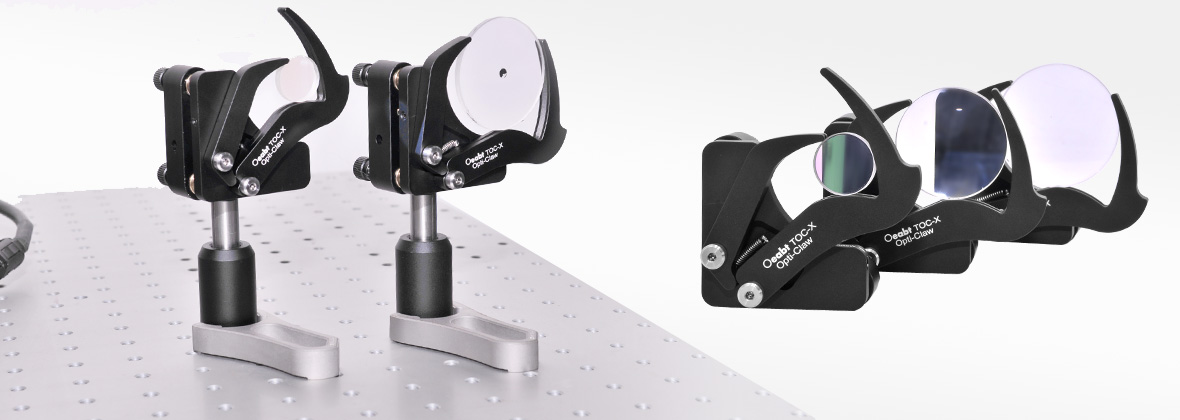

憑借獨特的爪撓夾持鏡片設計，無需在每次使用不同直徑的光學元件時調整鏡架的高度。調整架可自動將?0.1英寸(?2.5mm)到 ?2.0英寸(?50.8mm)? 范圍內的光學元件定心到0.2mm以內。V型爪撓具的自動對準運動可使鏡片保持在同一光軸上，而與其直徑無關。

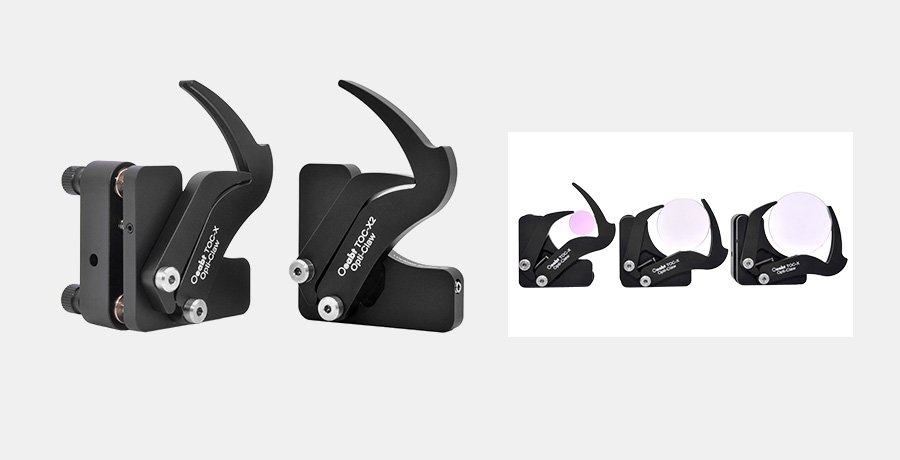

可調自動定心調整架
型號	TOC-X(可調傾斜款)	TOC-X3(固定款)
規格	53.953.941.0mm(不包含爪夾具)
角度范圍	±4°	無
兼容鏡片	?2.5-?50.8mm
螺紋類型	M4沉頭孔	M4螺紋孔
光軸高度	50.8mm
重量	148.5g	71.6g
材質	7075鋁合金

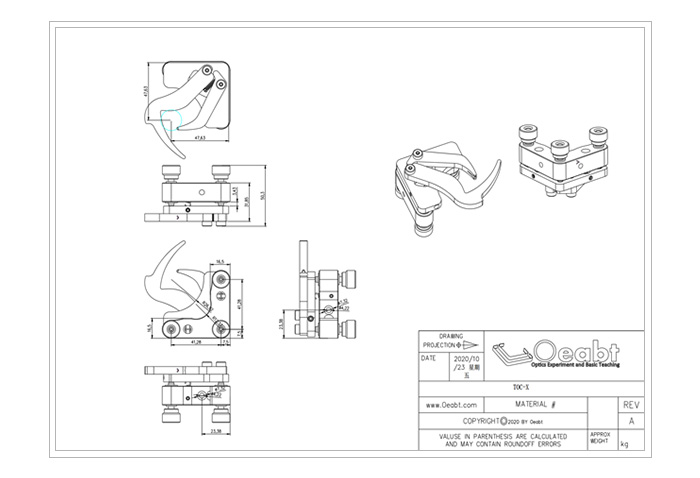

示意圖

通用參數

（1）憑借獨特的爪撓夾持鏡片設計，無需在每次使用不同直徑的光學元件時調整鏡架的高度。調整架可自動將?0.1英寸(?2.5mm)到 ?2.0英寸(?50.8mm)? 范圍內的光學元件定心到0.2mm以內。V型爪撓具的自動對準運動可使鏡片保持在同一光軸上，而與其直徑無關。

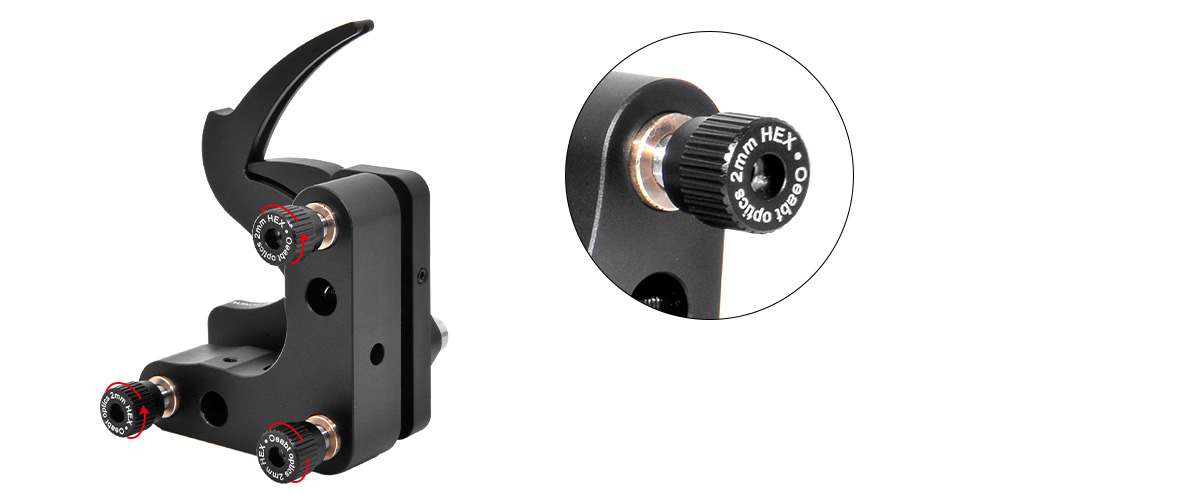

（2）TOC-X可調傾斜款，可為光學元件提供±4°的仰俯和傾斜調節。俯仰傾斜調節用三個100TPI(“TPI”:Threads per Inch，每英寸牙數)調節螺絲來促動，使得光學元件可進行非常平穩、可控的位移。

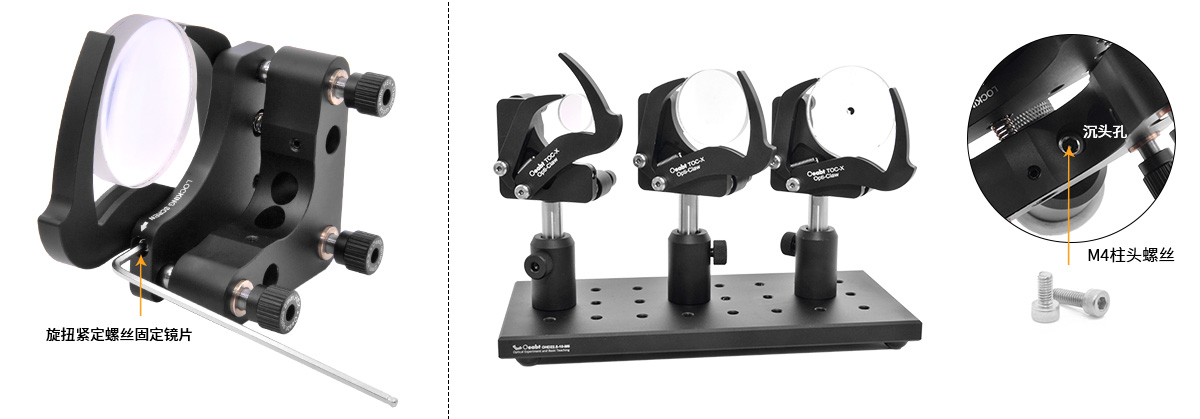

（3）使用時,只需收回彈簧加載的機械臂并滑入一個光學元件。一旦定位, 用2mm六角扳手固定緊定螺絲將鉗口推靠在安裝板上, 從而將其像固定直徑的調整架一樣牢固地鎖定。該調整架具有M4沉頭孔,可用M4柱頭螺絲連接?12mm支桿使用，用于自由空間搭建。

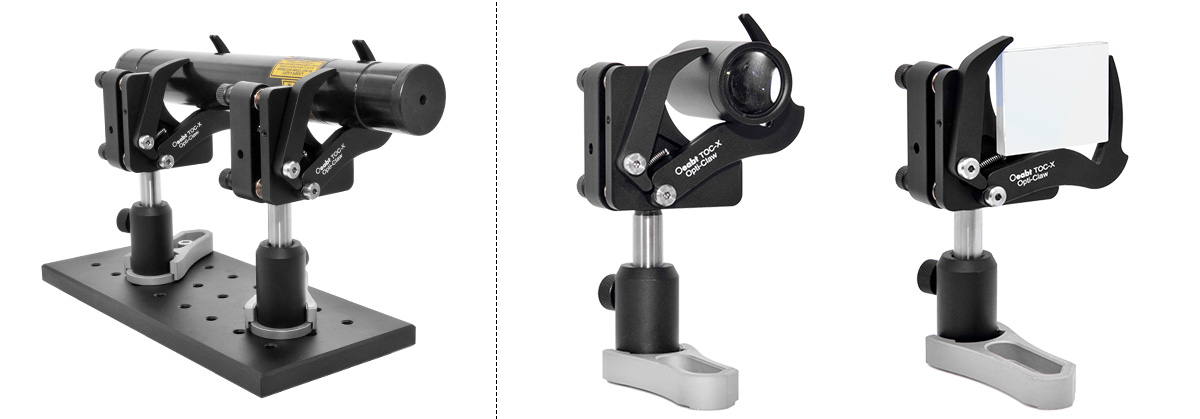

（4）調整架不僅局限于固定光學透鏡片，除了圓形柱形光機組件之外，V型爪夾持設計的3點式光學調整架還能固定其它方形元件，或圓柱形光學組件。

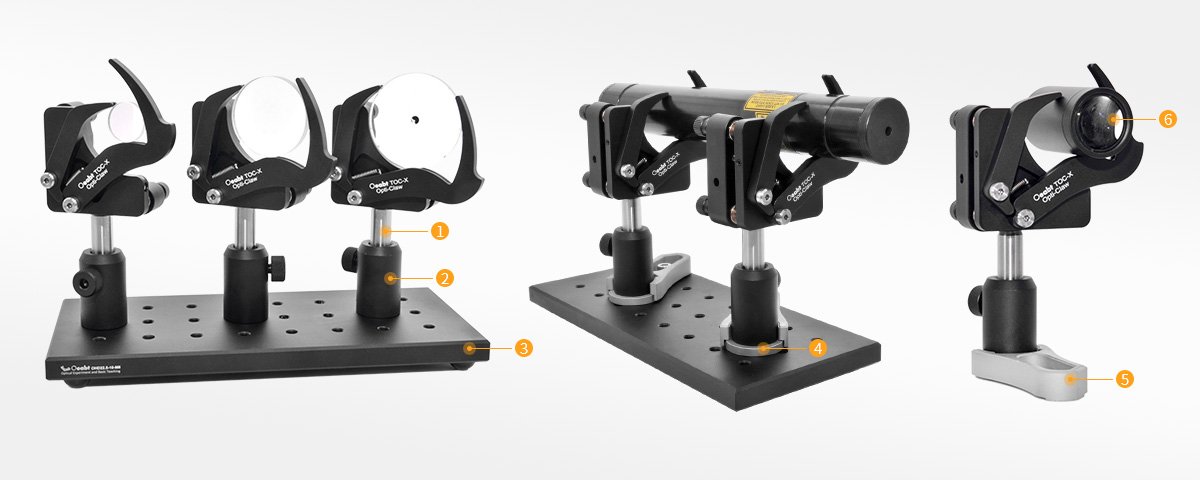

???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >	???CA-A系列接桿支架點擊購買 >
???OHD-M系列小規格面包板點擊購買 >	???PCA31-S 接桿底盤點擊購買 >
???M-BASE-C 叉式壓板點擊購買 >	??? CSA系列 ?1英寸公轉母透鏡套筒點擊購買 >

Oeabt提供多種光學調整架和安裝座，能夠安裝許多常規尺寸的光學元件。我們提供?1英寸版本的標準調整架。固定式光學鏡架具有一體式設計，可集成到激光系統或其他緊湊設計的系統中，適合對穩定度要求極高的應用。

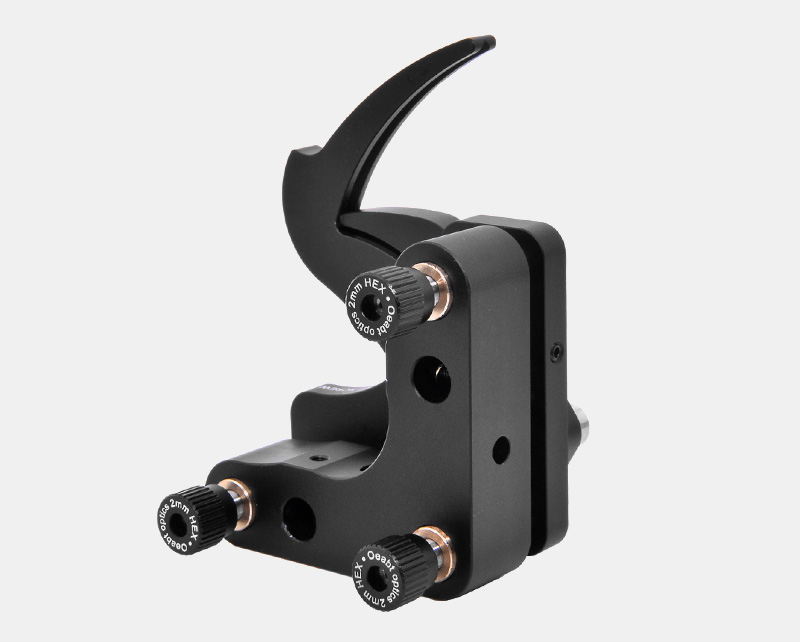

TOC-X 可調自動定心調整架

? 動定心機構，可快速交換光學元件；

? 可安裝?2.5mm~?50.8mm范圍大小內的光學元件；

? 非常適用于圓形或正方形光學器件；

? 鎖定螺絲可實現安全固定功能；

? 可提供ZXY軸角度調節，最大可調角度：±4°；

? M4螺紋安裝孔，可安裝接桿，用于自由空間；

憑借獨特的爪撓夾持鏡片設計，無需在每次使用不同直徑的光學元件時調整鏡架的高度。調整架可自動將?0.1英寸(?2.5mm)到 ?2.0英寸(?50.8mm) 范圍內的光學元件定心到0.2mm以內。可為光學元件提供±4°的仰俯和傾斜調節。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TOC-X

規格：可調傾斜款

工程圖：點擊下載

對比：

單價：￥488

發貨日期：當天

購物車：

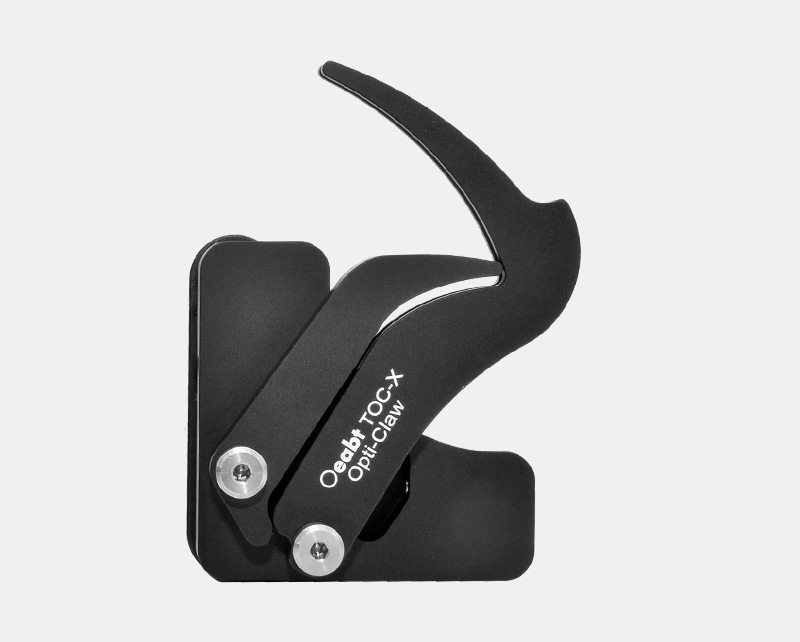

TOC-X 可調自動定心調整架

規格

53.9*53.9*41.0mm
安裝孔直徑

兼容鏡片:?2.5-?50.8mm
材質

7075鋁合金
重量

148.5g
螺紋類型

M4沉頭孔
產品描述

角度范圍:±4°;
光軸高度:50.8mm;

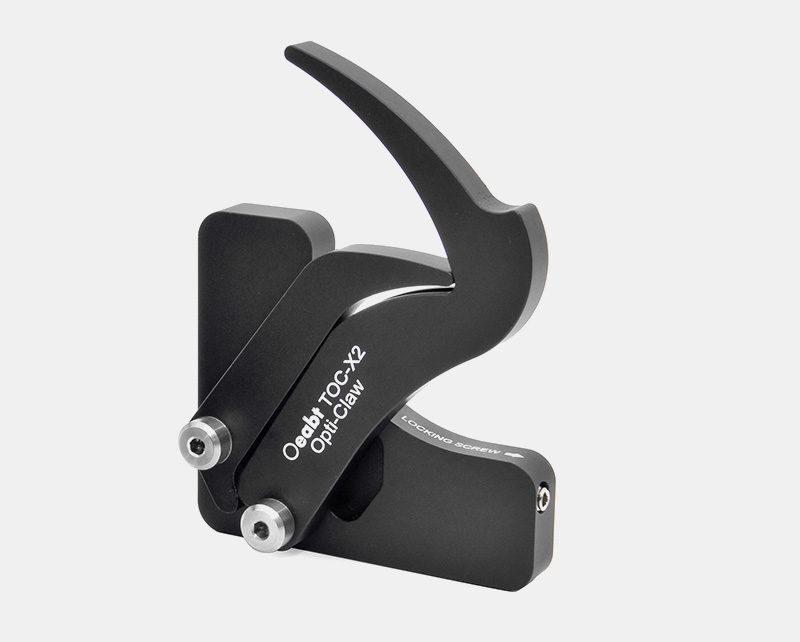

TOC-X2 可調自動定心調整架

? 不可調節傾斜仰俯；

? 自動定心機構，可快速交換光學元件；

? 可安裝?2.5mm~?50.8mm范圍大小內的光學元件；

? 非常適用于圓形或正方形光學器件；

? 鎖定螺絲可實現安全固定功能；

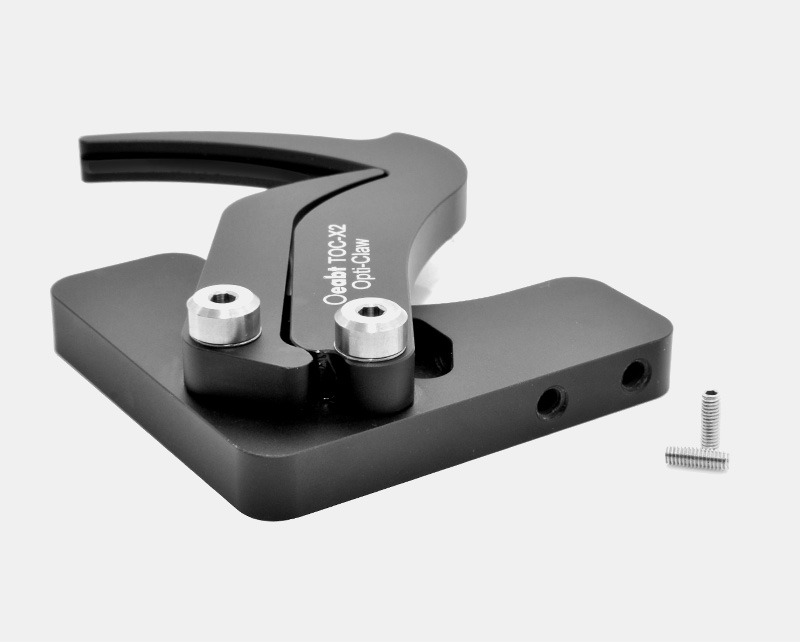

使用時,只需收回彈簧加載的機械臂并滑入一個光學元件。一旦定位, 用2mm六角扳手固定緊定螺絲，將鉗口推靠在安裝板上, 從而將其像固定直徑的調整架一樣牢固地鎖定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TOC-X2

規格：固定款

工程圖：點擊下載

對比：

單價：￥318

發貨日期：當天

購物車：

TOC-X2 可調自動定心調整架

規格

53.9*53.9*41.0mm
安裝孔直徑

兼容鏡片:?2.5-?50.8mm
材質

7075鋁合金
重量

71.6g
螺紋類型

M4螺孔
產品描述

光軸高度:50.8mm
