參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 兼容30mm籠式系統；

? 籠式連接板的厚度：27mm；

? 足夠的厚度允許兩根籠桿雙向?qū)樱嫒?6mm支桿；

? 中心通孔：?28mm，兼容?28mm的光機組件；

? 底部M4螺紋安裝孔，可安裝接桿，用于自由空間；

CSJ-28籠板的厚度厚達27mm，籠塊可直接應用于籠式系統的支撐件使用，單個安裝座即可固定支撐。因其足夠的厚度，較比其它薄款的籠板更具穩定性應用。

型號	CSJ-28
規格	40.727.040.7mm
中心孔徑	?28.3mm
通孔間距	?6mm，間距：30*30mm
重量	64.3g
材質	7075鋁合金

示意圖

通用參數

?產品描述

（1）籠塊可直接應用于籠式系統的支撐件使用，單個安裝座即可固定支撐。因其足夠的厚度，較比其它薄款的籠板更具穩定性應用。

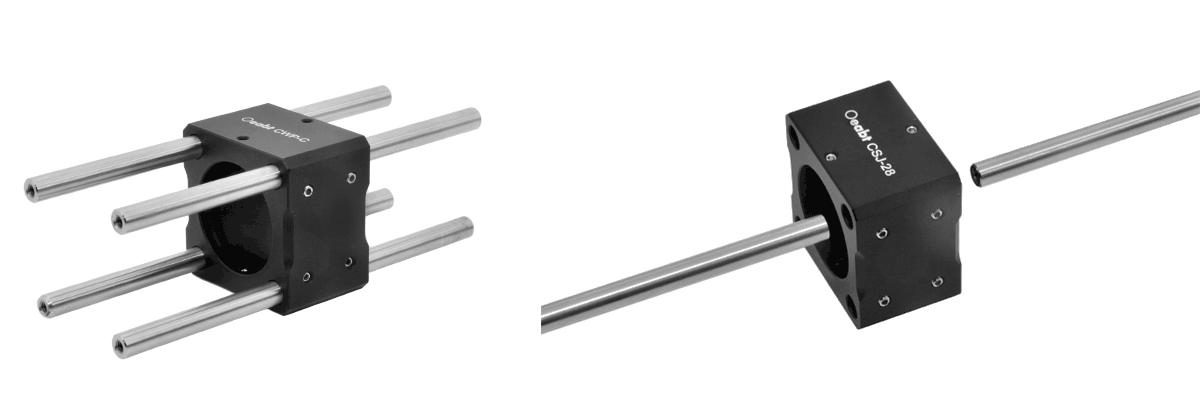

（2）CSJ-28籠板的厚度厚達27mm，帶四個通孔，通孔間距30mm，兼容我們的?6mm籠桿。足夠的厚度允許我們的?6mm支桿雙向?qū)邮褂? 每個通孔側面伴有緊定螺絲，通過1.5mm六角扳手或球頭起子即可到位。

（3）底部具有M4螺紋孔,允許直接安裝到我們的?12mm接桿和?1英寸接桿上,用于自由空間搭建。

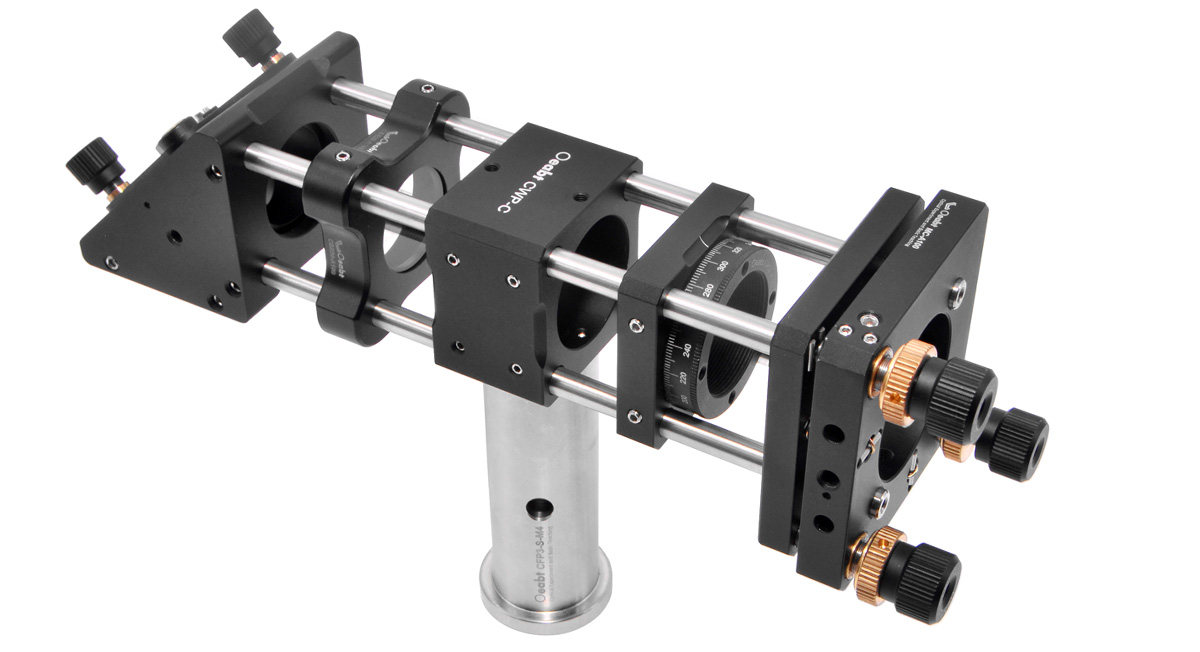

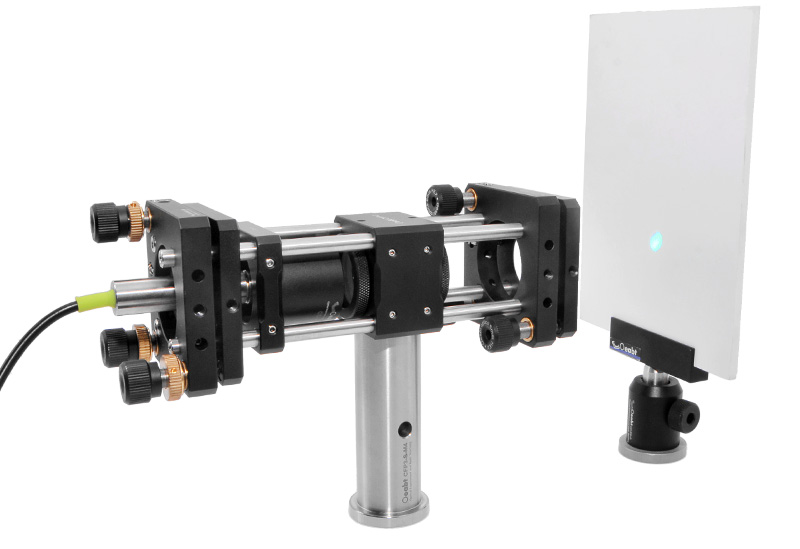

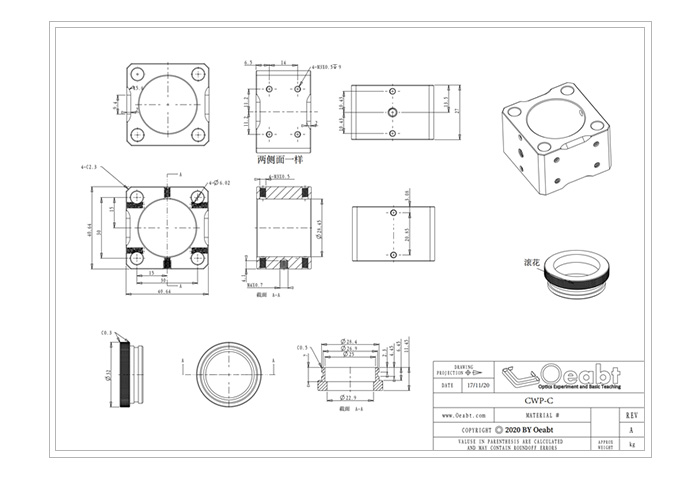

（4）可搭配圓楔形棱鏡使用, 即CWP-C 圓楔形棱鏡組合款。CWP-C是一個精密手動光束轉向裝置,非常適合激光束操控應用, 可使正入射棱鏡垂直表面的光束偏轉。該楔形棱鏡安裝座包含的一對圓楔形棱鏡,兼具360°的連續粗調范圍, 可用位于安裝座前后部的滾花圓環手動粗調。調整校對光束完成后，通過上下兩端的緊定螺絲鎖定。

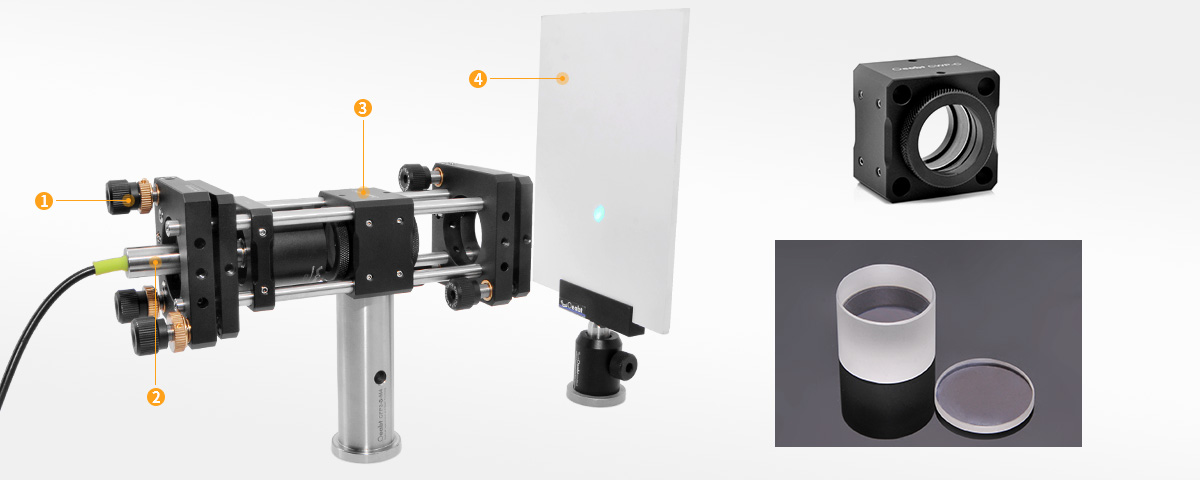

???MC-S1A 籠式調整鏡架點擊購買 >	???POL系列激光器安裝孔點擊購買 >
???PS系列圓楔形棱鏡點擊購買 >	???PFC-L-A 光斑觀察屏板點擊購買 >

? ? ? ?提供多種不同類型的籠板。標準籠板設計用來固定不同厚度的?1英寸光學元件。螺紋版本用于安裝?1英寸透鏡套管和SM1螺紋光學元件。

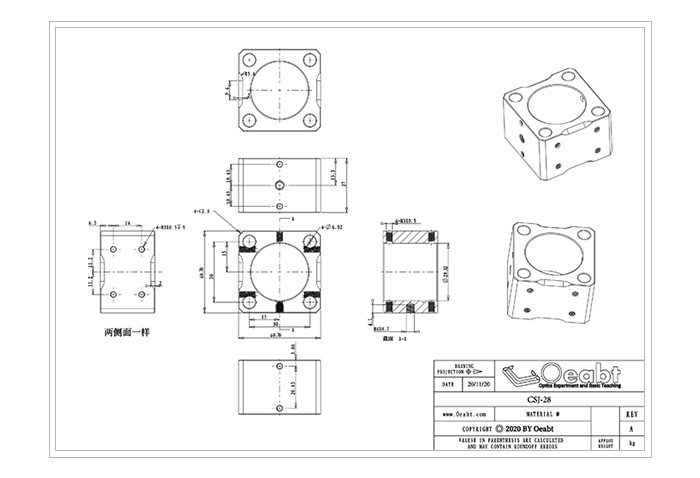

CSJ-28 STP文件

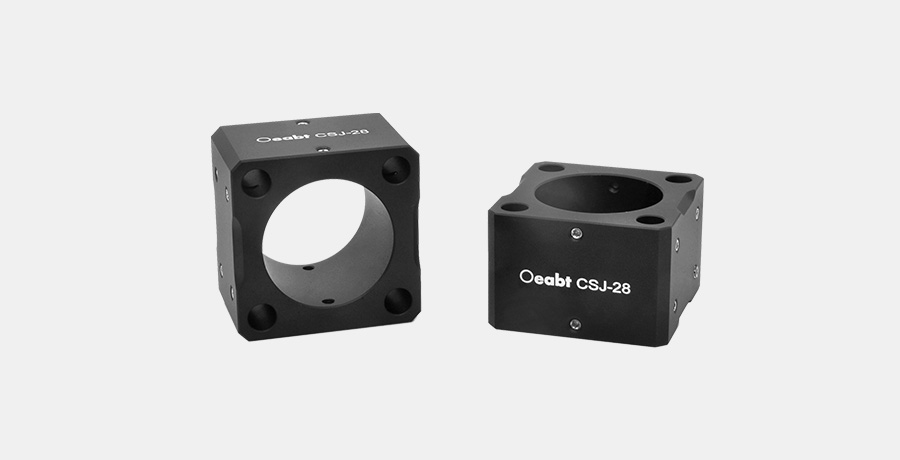

CSJ-28 30mm厚型籠板

? 兼容30mm籠式系統；

? 籠式連接板的厚度：27mm；

? 足夠的厚度允許兩根籠桿雙向?qū)樱嫒?6mm支桿；

? 中心通孔：?28mm，兼容?28mm的光機組件；

? 底部M4螺紋安裝孔，可安裝接桿，用于自由空間；

CSJ-28籠板的厚度厚達27mm，足夠的厚度允許我們的?6mm支桿雙向?qū)邮褂谩；\塊可直接應用于籠式系統的支撐件使用，單個安裝座即可固定支撐。因其足夠的厚度，較比其它薄款的籠板更具穩定性應用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSJ-28

規格： 40.7*27.0*40.7mm

工程圖：點擊下載

對比：

單價：￥116

發貨日期：當天

購物車：

CSJ-28 30mm厚型籠板

規格

40.7*27.0*40.7mm
材質

7075鋁合金
重量

64.3g
中心孔徑

?28.3mm
螺紋類型

/
產品描述

M4
