產品說明
? 可安裝最厚為10.0mm的?1英寸(25.4 mm)光學元件；
? 通過調整器M5*0.25調節器，在X和Y方向行程為±1mm；
? SM1(1.035"-40)螺紋，兼容我們的SM1透鏡套筒系列產品；

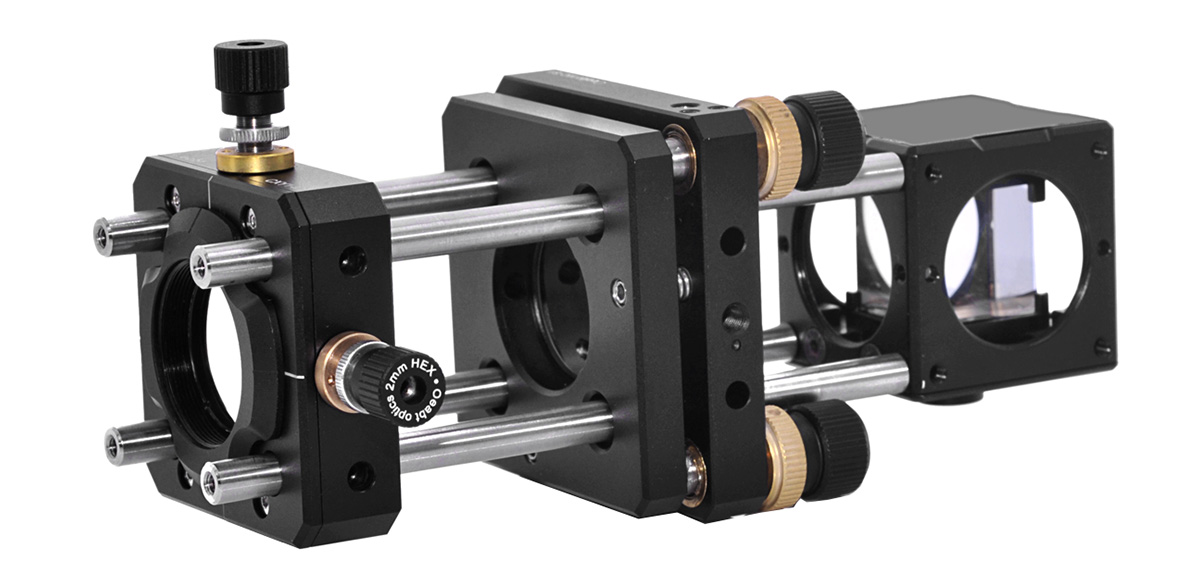

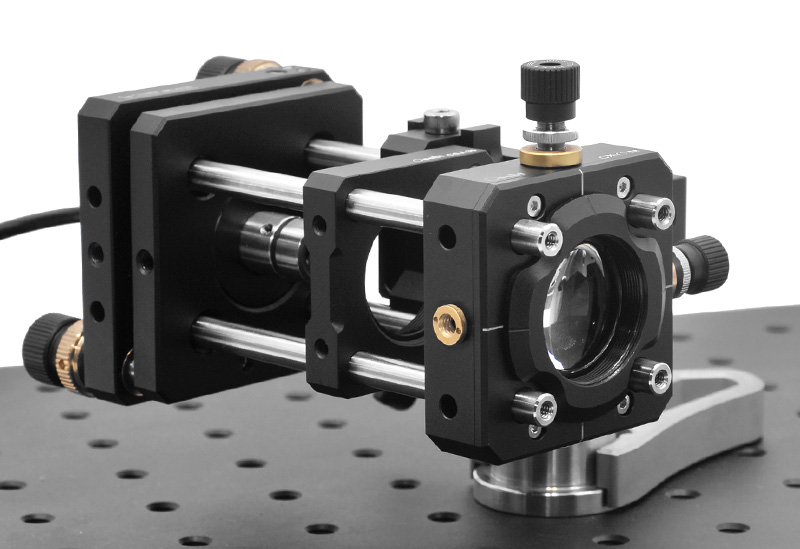

? 兼容30mm籠式系統；

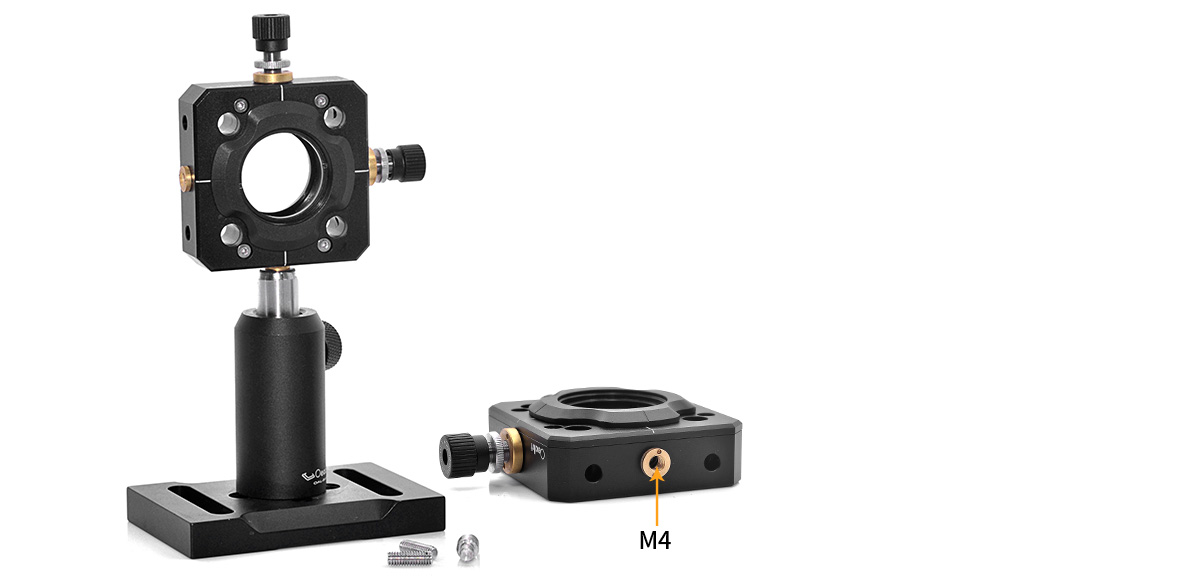

? 側面M4螺孔可安裝接桿，用于自由空間；

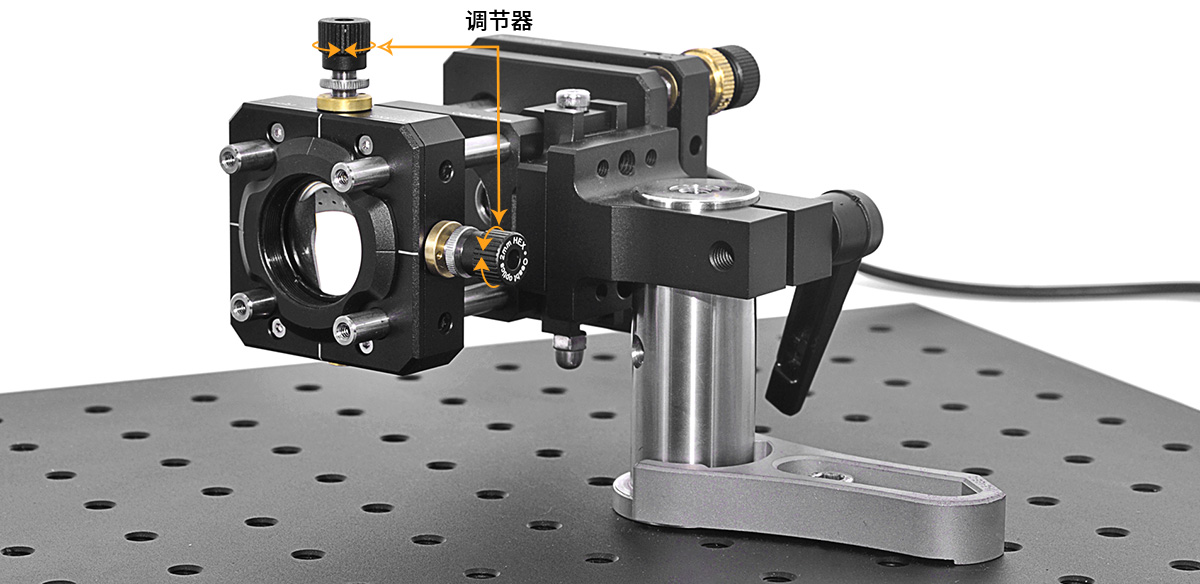

平移調整架能夠在垂直于30mm籠式系統的光軸方向上提供±1mm的行程。這種平移調節通過兩M5*0.25精細六角調節器驅動，中心載物臺可用于X或Y軸平移；該安裝座在水平和豎直方向上有刻度，能幫助安裝臺的對準。
|
品名 |
籠式XY平移調整架 |
|
型號 |
CXY1-M |
|
規格 |
49.5*49.5*18.6mm |
|
孔徑 |
?SM1（1.035’’-40） |
|
最大行程 |
±1mm |
|
通孔間距 |
30mm*30mm |
|
重量 |
85.0g |
|
材質 |
7075鋁合金 |

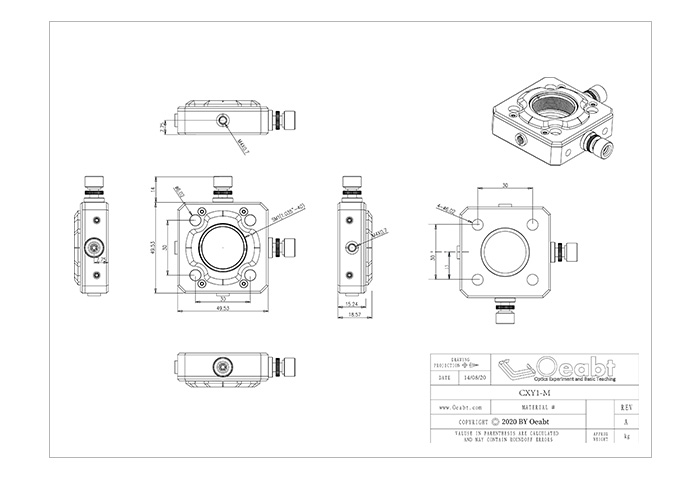

工程圖下載
