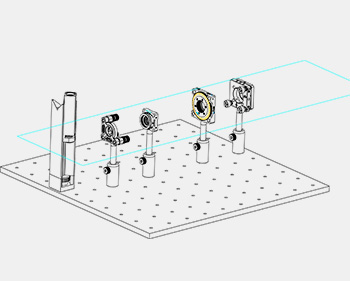

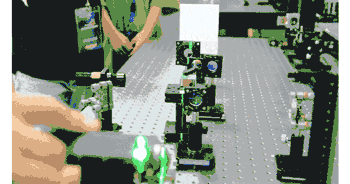

? 本儀器結構簡單，功能豐富，可準確測量實驗光路的光軸高度，支持自由空間、軌道系統與籠式系統光路；
? 校準單個光機組件的安裝垂直度和平面坐標位置；

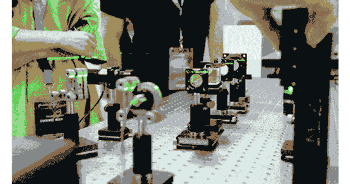

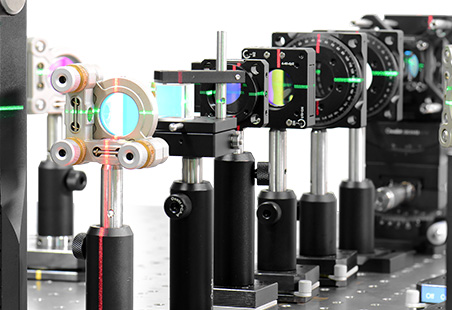

? 校準多個光機組件鍵的相互間平行度、垂直度及光路同軸度；
? 校準光學元件的安裝俯仰角及偏擺角偏差；

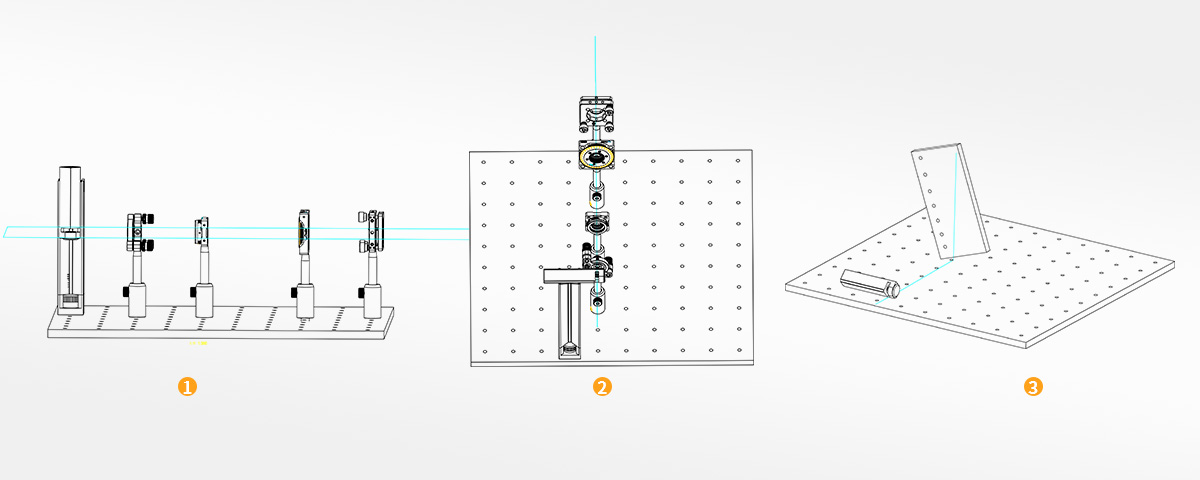

? 支持搭建在兩個或兩個以上的隔振平臺上的光路校正至同一光軸高度，并保持較高的光路同軸度；

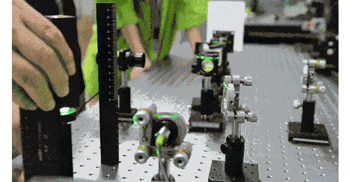

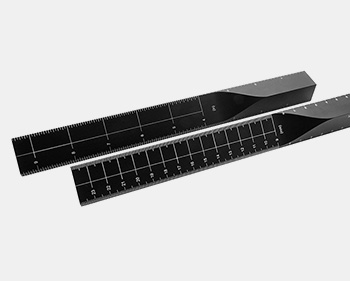

? 配合專用高度尺，可精確測量任意光機組件的焦點高度；
? 儀器本體及激光器均帶有精確刻度尺，光軸高度等測量數據可識讀，記錄和再現；
? 采用本儀器搭建光路無須按照固定順序進行，即便在緊湊空間內，也可以隨時增減，移動光機組件，并且不會造成光軸高度和光路同軸度的偏差；

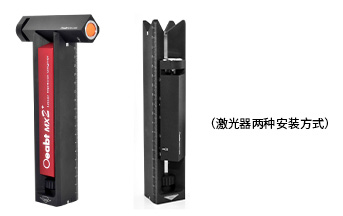

? 激光器可在本體兩側的V型槽內進行調整，分別投射水平和垂直參照光線，并通過磁力吸附保持零組合間隙；
? 同時采用兩臺本儀器，可一次性校準光機組件的平面坐標位置和光軸高度；
? 儀器采用磁力底座和手?jǐn)Q螺絲兩種固定方式，安裝和使用極為簡便，無須專業知識及經驗；

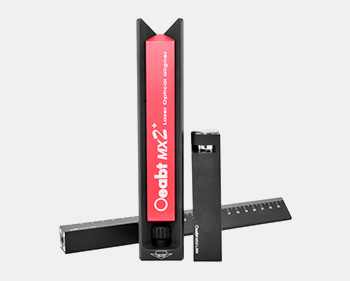

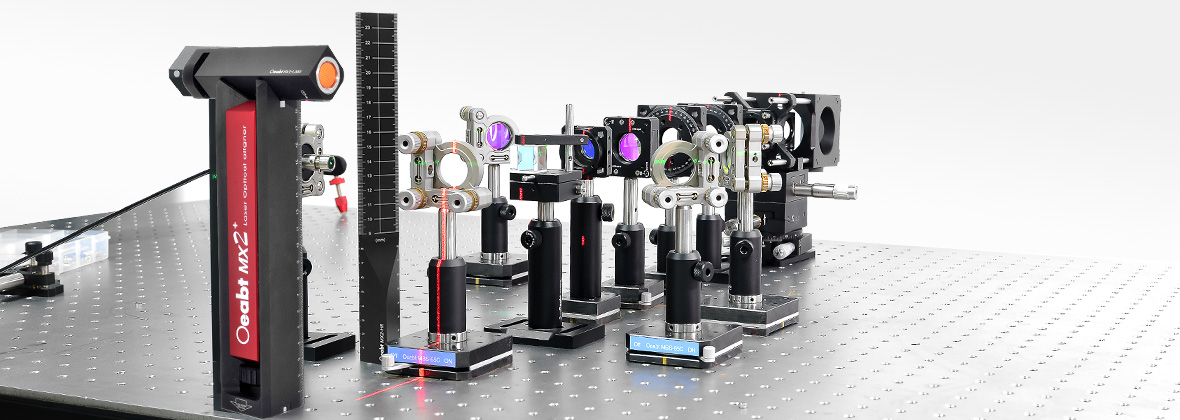

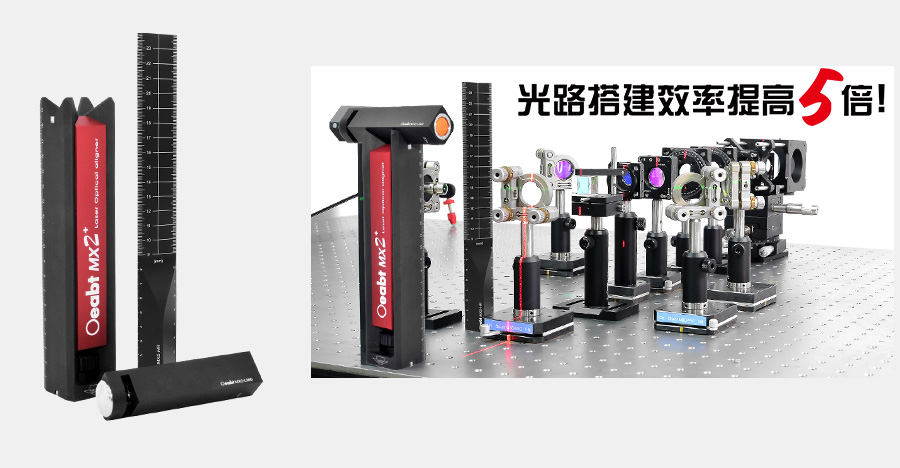

MX2 360°激光準繩儀是一種可大幅提高光路搭建效率的工具和儀表，它利用了激光亮度高、發散性小，準直度高的特性，以360°發散的激光光線為參考準繩，實現多種輔助測量和光路校準功能。其結構和功能具備獨創性，現已申請國家發明專利，專利受理號：202010734498X。
| 本體型號 | MX2 |

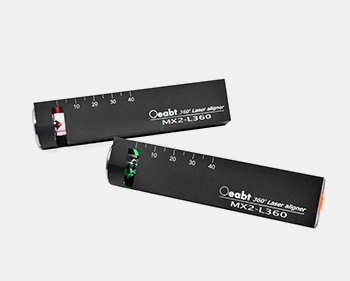

| 激光器型號 | MX2-L360 |

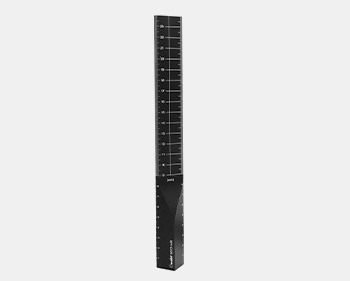

| 專用高度尺型號 | MX2-HR |
| 本體標尺范圍 | 0-200mm |
| 激光器標尺范圍 | 0-40mm |
| 組合測量標尺范圍 | 0-240mm |
| 專用高度尺標尺范圍 | 0-240mm |
| 激光器波長 | 450nm/520nm/648nm可選 |
| 激光器功率 | 20mW ±2% |
| 光路高度測量分辨率 | ±0.8mm |
| 水平平行度校準分辨率 | ±0.36°? |
| 垂直平行度校準分辨率 | ±0.36°? |
| 光路同軸度校準分辨率 | X,Y,Z三軸均 ≤1% |
| 光元件安裝俯仰角校準分辨率 | ±0.36°? ? |
| 光元件安裝偏擺角校準分辨率 | ±0.36°? ? |
| 固定方式 | 磁力底座/手?jǐn)Q螺絲 雙模式 |
| 材質 | 7075鋁鎂合金(硬質陽極氧化表面) |
| 表面硬度 | ≥HV420 |
| 基準面精度 | ±5μm |
| 熱膨脹系數 | (20-100℃)um/m.k |
| 組合質量 | 794.9g |

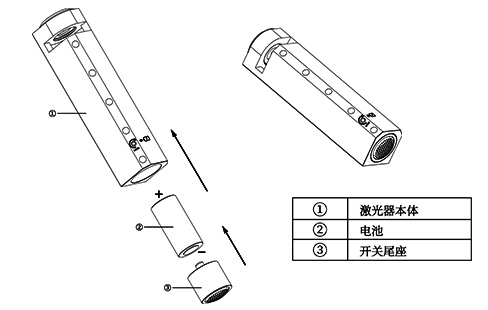

| 電池 | LC14500? DC3.7V? ?1300mAh |

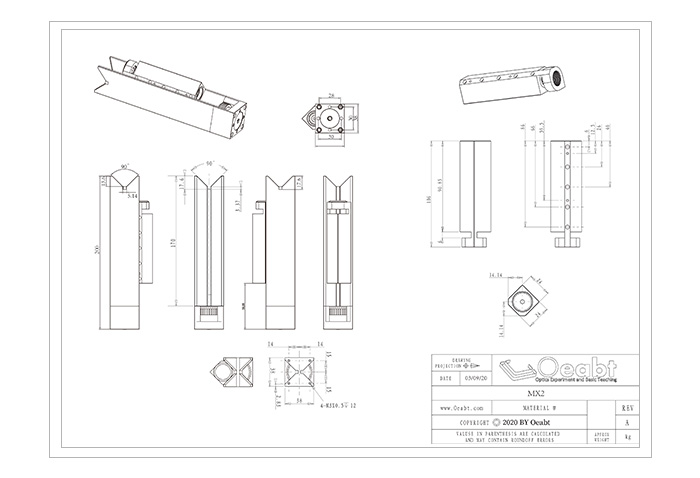

工程圖下載
