? 標準的SM1透鏡套筒可以旋入內部移動槽，構建一個望遠鏡透鏡套筒組件；
? 非旋轉式移動SM1透鏡套筒，兼容SM1組件；
? 可安裝最厚為0.42英寸(10.7mm)的?1英寸光學元件；
? 最大行程為0.16英寸(4.1mm)，每轉0.5mm；
? 固定的SM1外螺紋和平移用的SM1安裝內螺紋；
? 附帶1個CSK3 標準卡環，用于固定光學元件；
非旋轉式縮放套筒可以提供4.1mm的線性行程，且不會讓安裝在其中的光學元件在移動過程中發生旋轉。精密的螺旋機制可以將前端鏡筒前后移動，同時不會出現任何旋轉運動，防止與之連接的透鏡套筒或光學元件發生旋轉。這種高精度(每轉移動0.5 mm)伸縮套筒能夠在系統中固定光學元件之前精準地控制其工作距離。

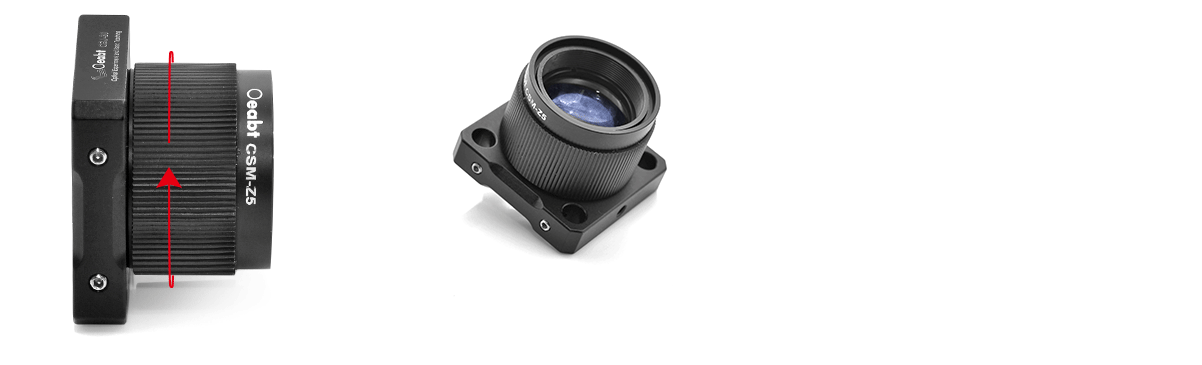

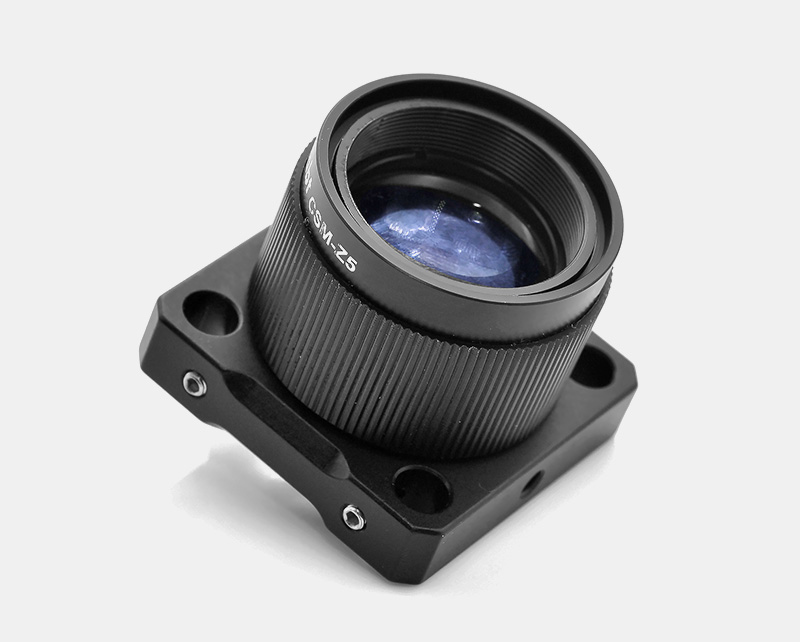

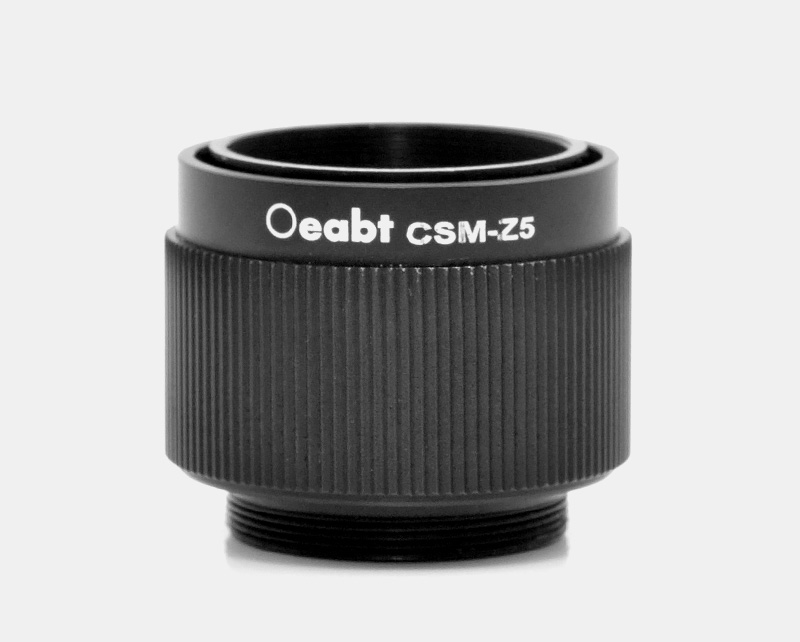

1）CSM-Z5非旋轉式縮放套筒可以提供0.16英寸(4.1mm)的線性行程，精密的螺旋機制可以將前端鏡筒前后移動，同時不會出現任何旋轉運動，防止與之連接的透鏡套筒或光學元件發生旋轉。這種高精度非旋轉式縮放套筒能夠在系統中固定光學元件之前精準地控制其工作距離。

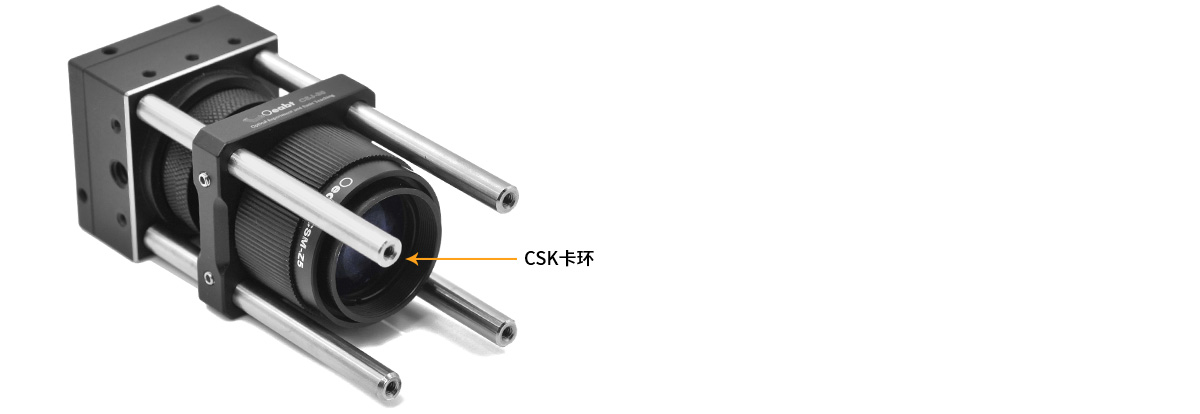

（2）安裝方式：操作時，先將?1英寸光學元件安裝在伸縮套筒中，并用附帶的CSK3 標準卡環將其固定。然后將CSM-Z5連接到SM1內螺紋透鏡套筒或安裝座上。將其固定后，CSM-Z5的外環可以用于精密定位光學元件。

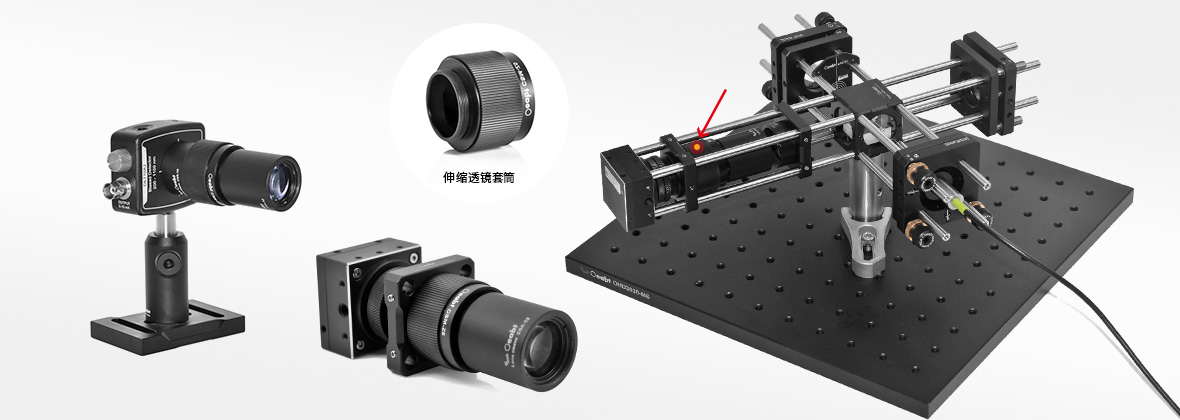

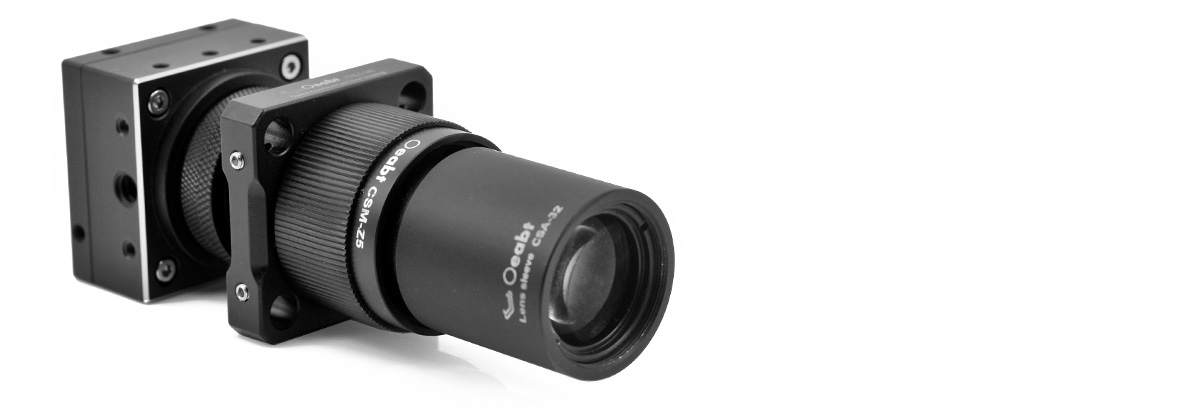

SM1外螺紋透鏡套筒還可以連接到CSM-Z5的前端，從而構建一個望遠鏡透鏡套筒組件。

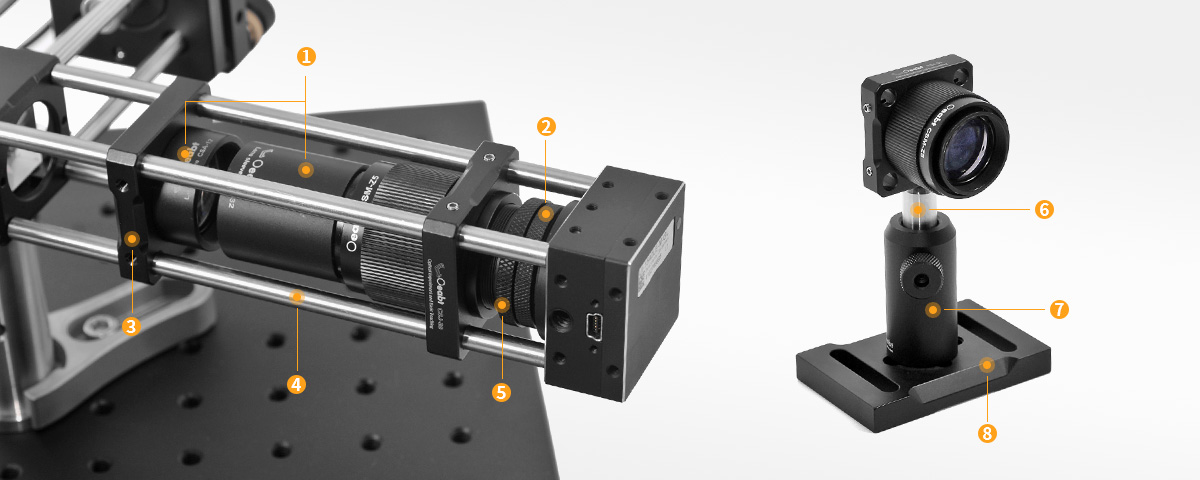

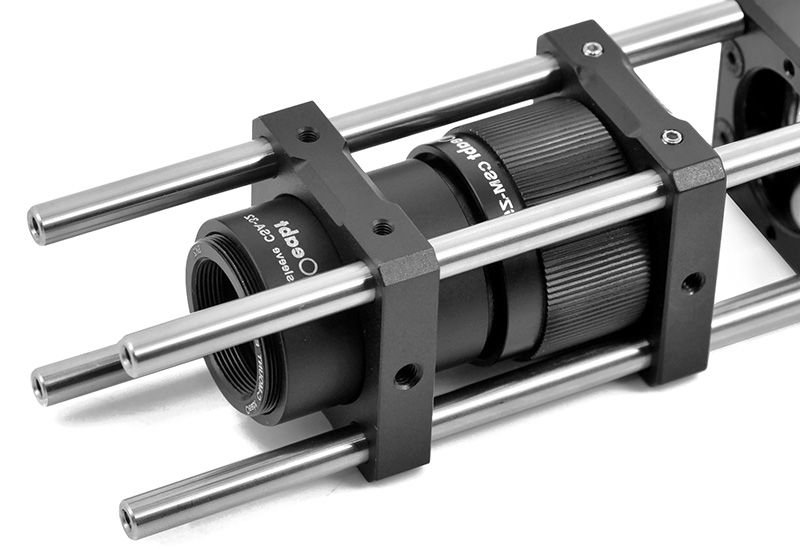

（3）套筒帶有SM1（1.035”-40）螺紋，除了可以將其集成到透鏡套筒系統中。此外，可兼容我們的CSJ-30籠板可以集成到30mm籠式系統中；并可搭載用于自由空間；

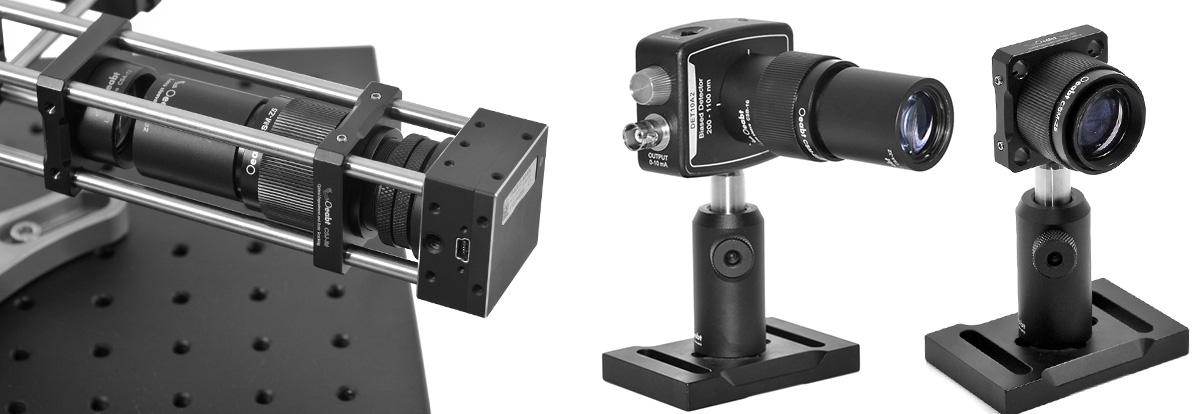

? Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。
? 標準的SM1透鏡套筒可以旋入內部移動槽，構建一個望遠鏡透鏡套筒組件；
? 非旋轉式移動SM1透鏡套筒，兼容SM1組件；
? 可安裝最厚為0.42英寸(10.7mm)的?1英寸光學元件；
? 最大行程為0.16英寸(4.1mm)，每轉0.5mm；
? 固定的SM1外螺紋和平移用的SM1安裝內螺紋；
? 附帶1個CSK3 標準卡環，用于固定光學元件；

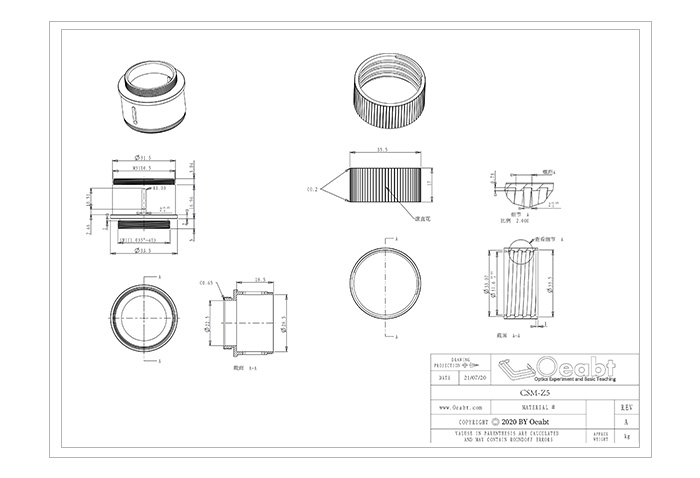

工程圖下載
