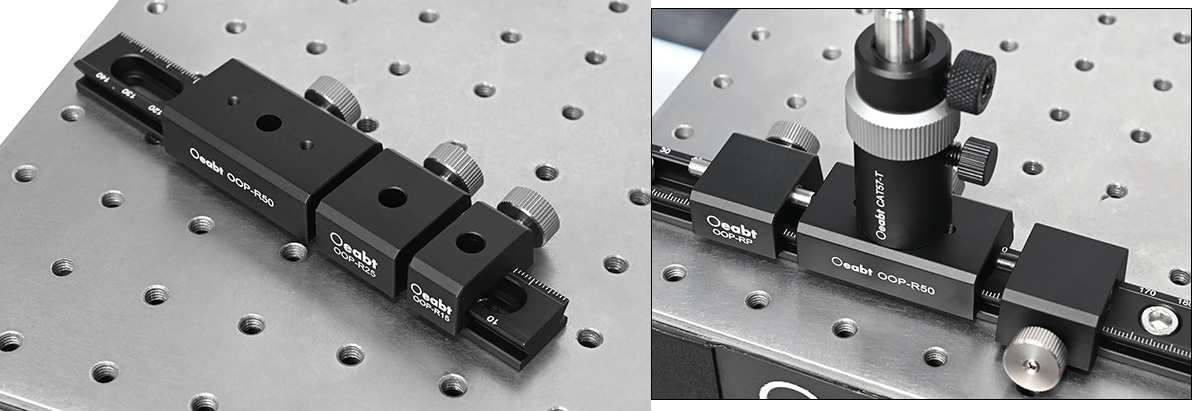

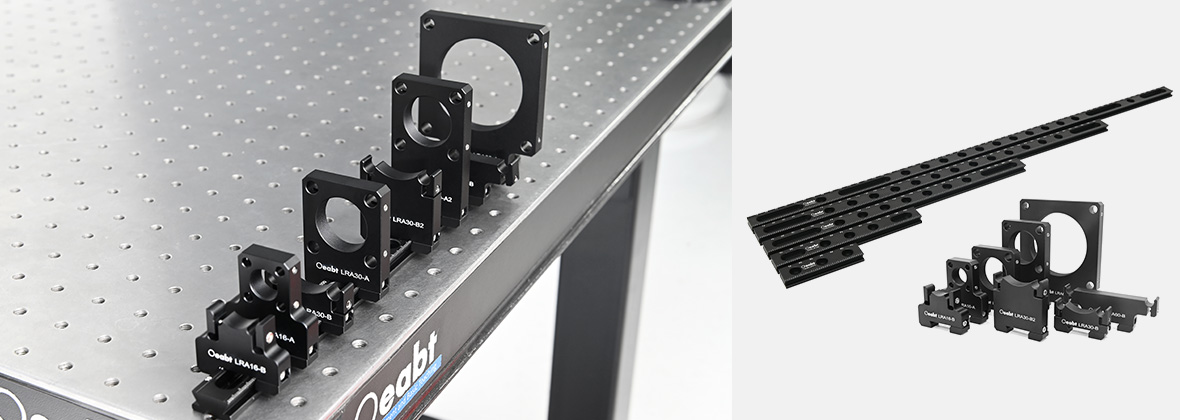

? Oeabt系列最小型的光學導軌，緊湊型構造；
? 兼容OOP-R系列導軌滑塊；
? 激光刻度用于組構件的定位；
? 端部具有多處M6沉孔安裝；

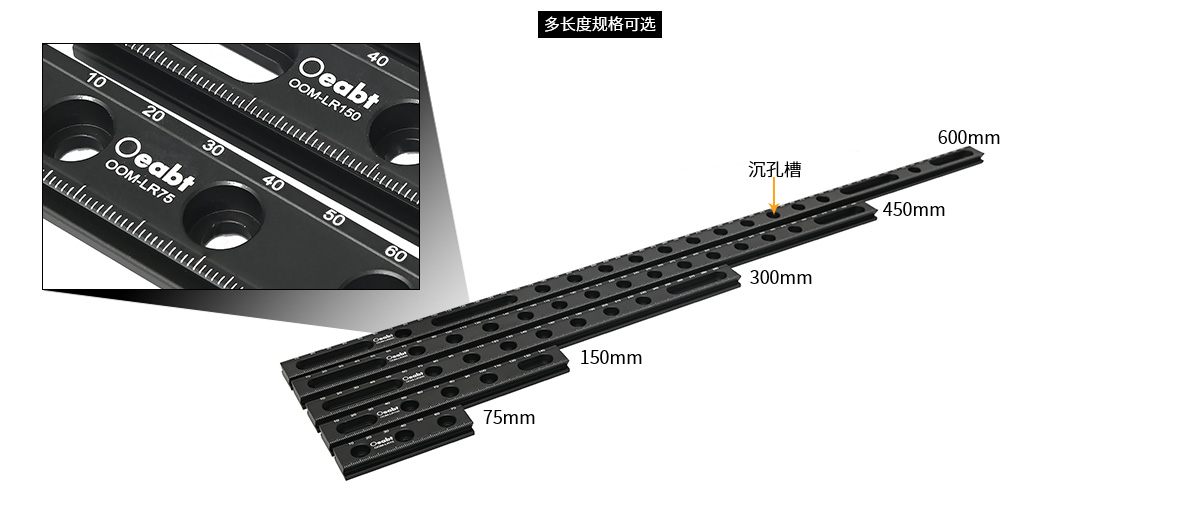

? 75~600mm多長度可選；

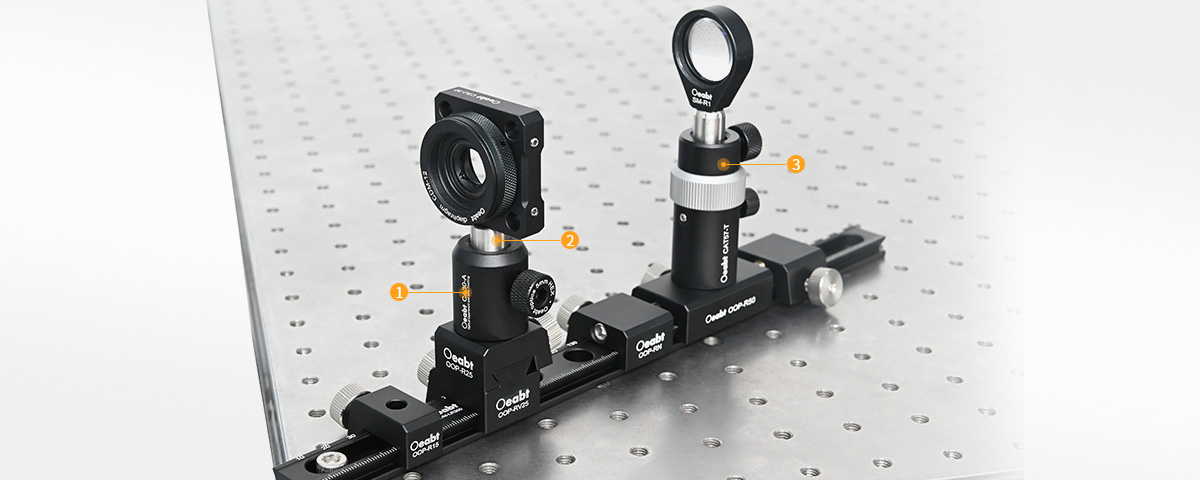

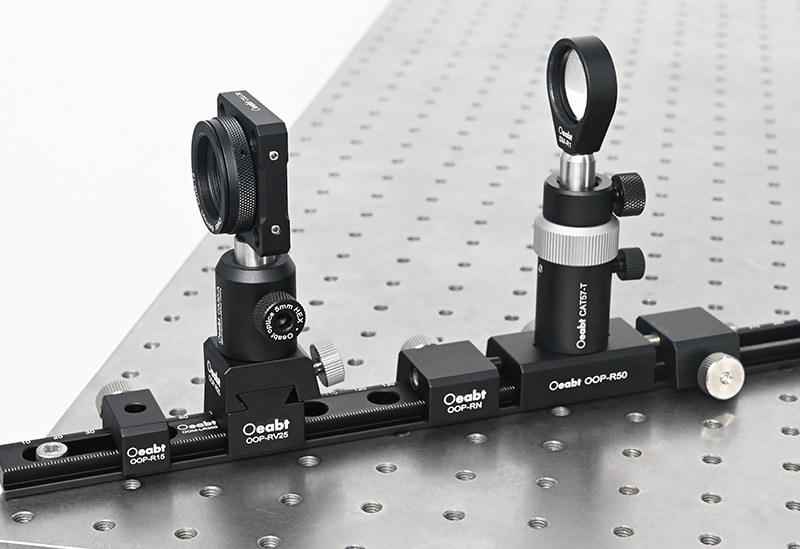

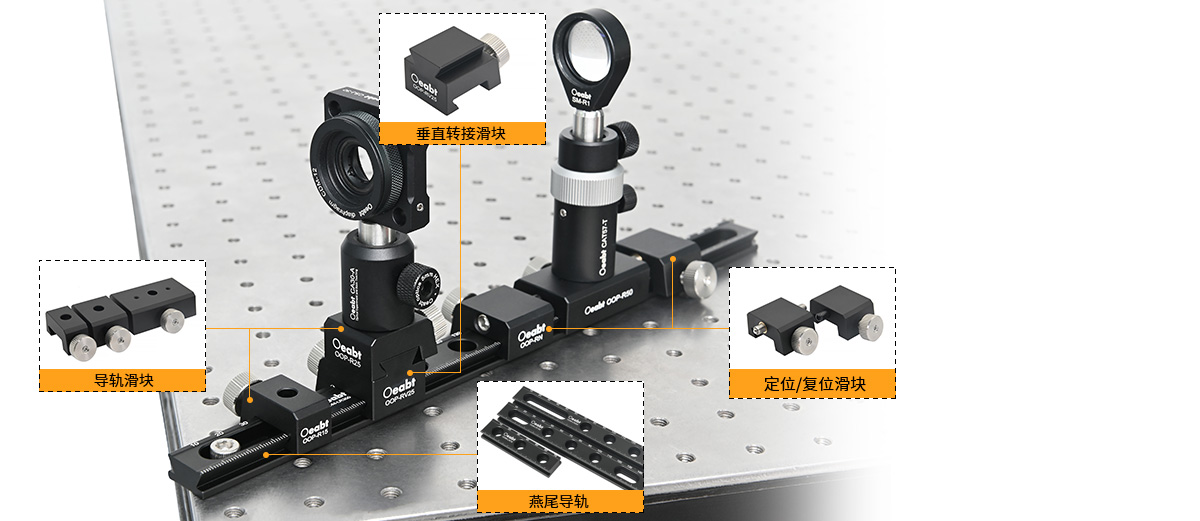

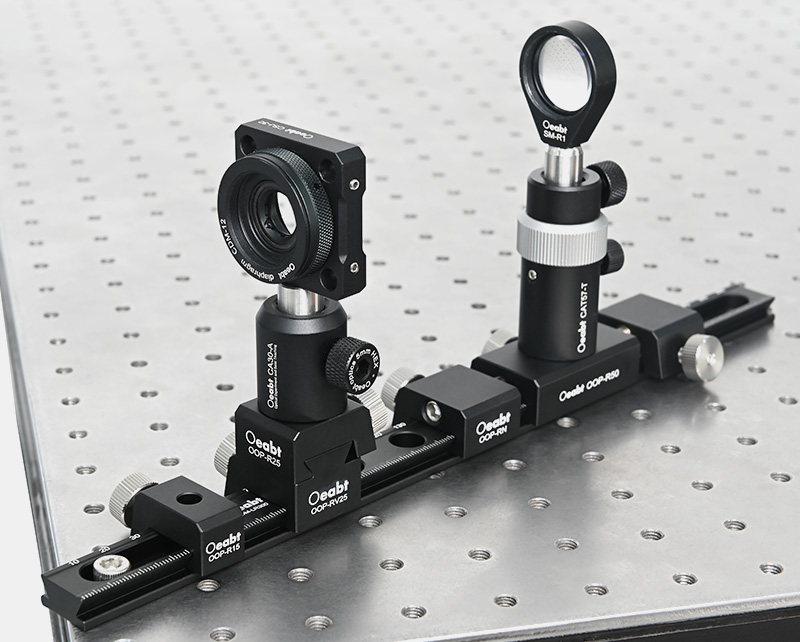

小型燕尾式光學導軌設計用于構造一維配件，實心鋁加工而成，具有一個燕尾式安裝表面，可以安裝卡入式導軌滑塊。
|
燕尾導軌 |
||||
|
型號 |
規格 |
沉孔類型 |
重量 |
材質 |
|

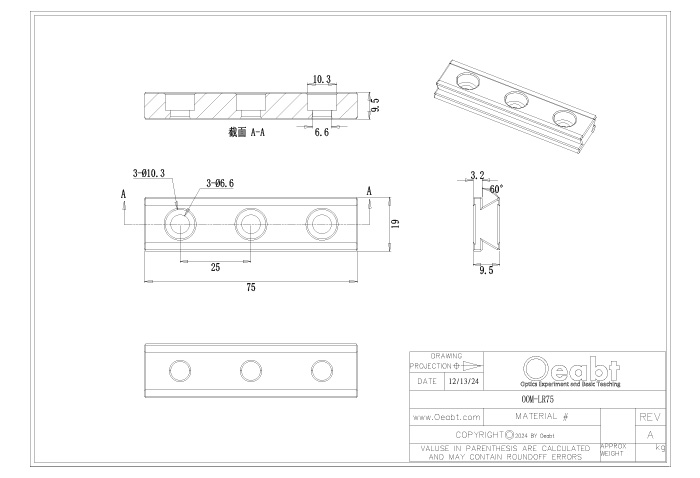

OOM-LR75 |
75*19*9.5mm |
M6*3處（沉孔） |
24.8g |
鋁合金 |
|

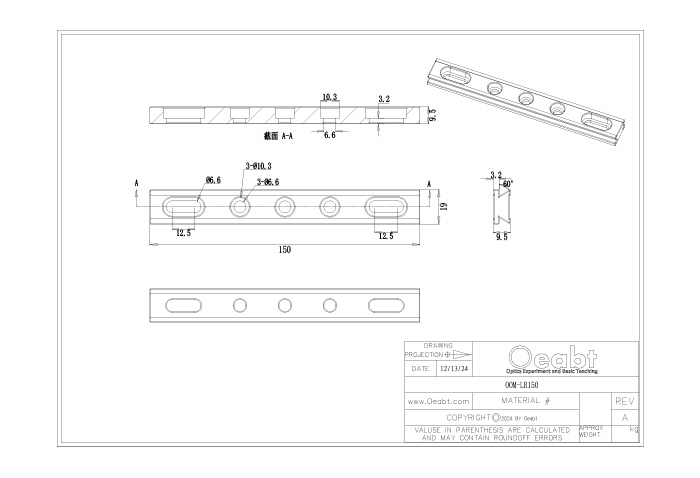

OOM-LR150 |
150*19*9.5mm |
M6*3處(沉孔)，?6.6*12.5mm*2處 |
45.7g |
|
|
OOM-LR300 |
300*19*9.5mm |
M6*7處(沉孔)，?6.6*37.5mm*2處 |
87.5g |
|
|

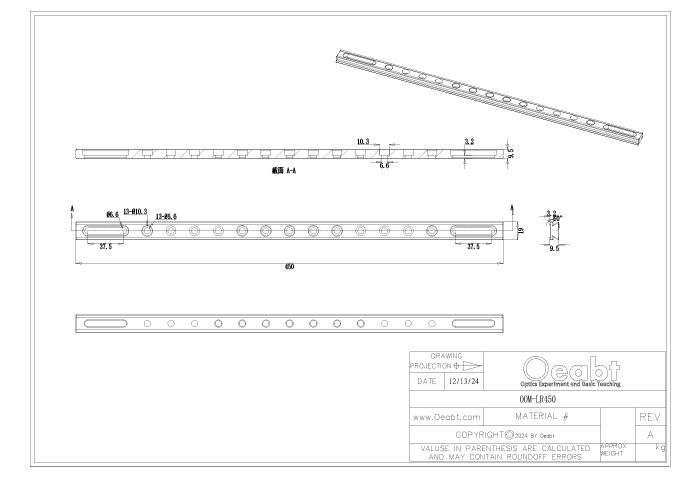

OOM-LR450 |
450*19*9.5mm |
M6*13處(沉孔)，?6.6*37.5mm*2處 |
137.2g |
|
|

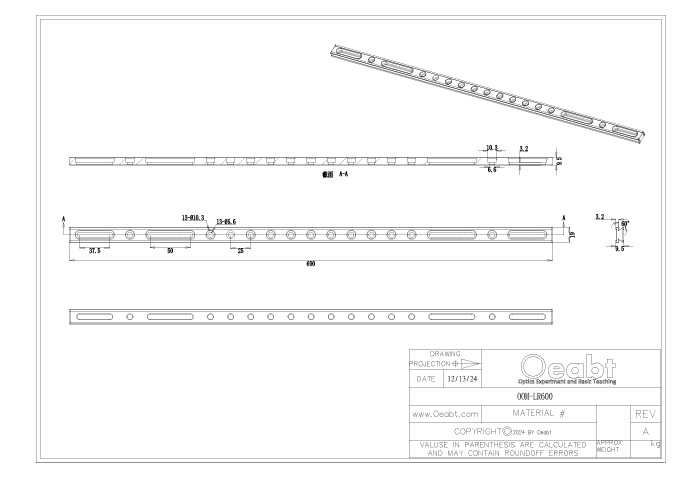

OOM-LR600 |
600*19*9.5mm |
M6*13處(沉孔)，?6.6*37.5mm*2處，?6.6*50mm*2處 |
170.0g |
|
|

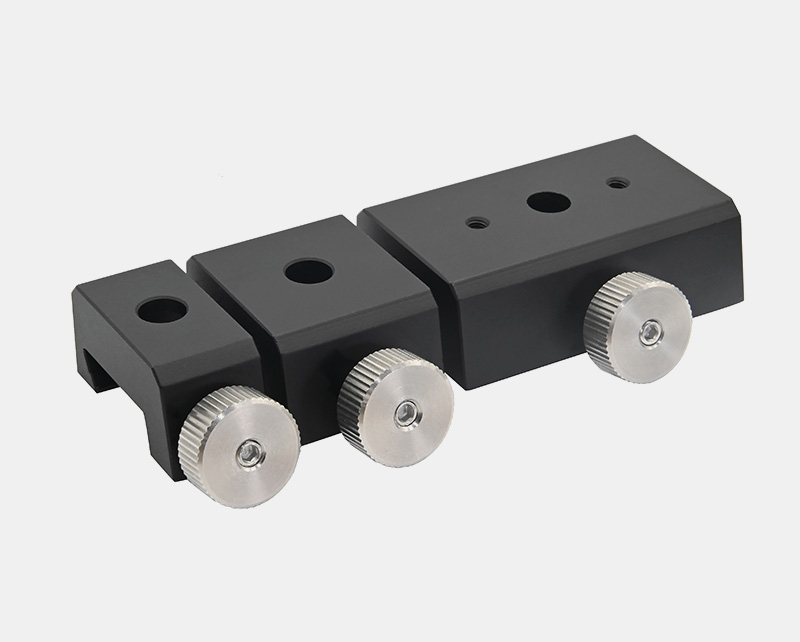

導軌滑塊 |
||||
|
型號 |
規格 |
沉孔類型 |
重量 |
材質 |
|

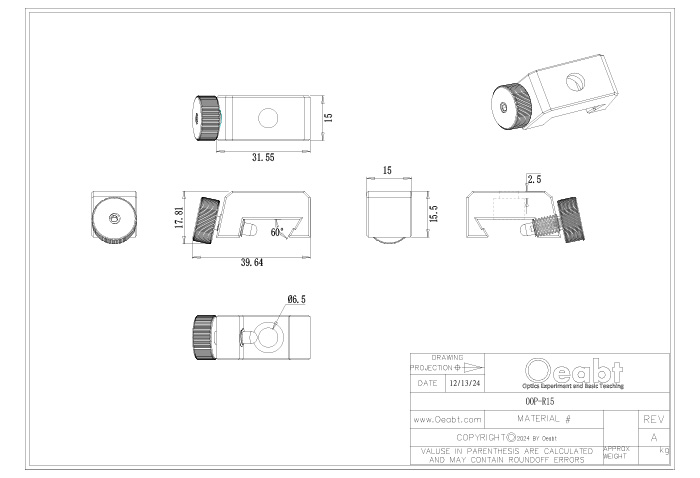

OOP-R15 |
39.6*15*17.8mm |
M6*1處（沉孔） |
21.3g |
鋁合金 |
|

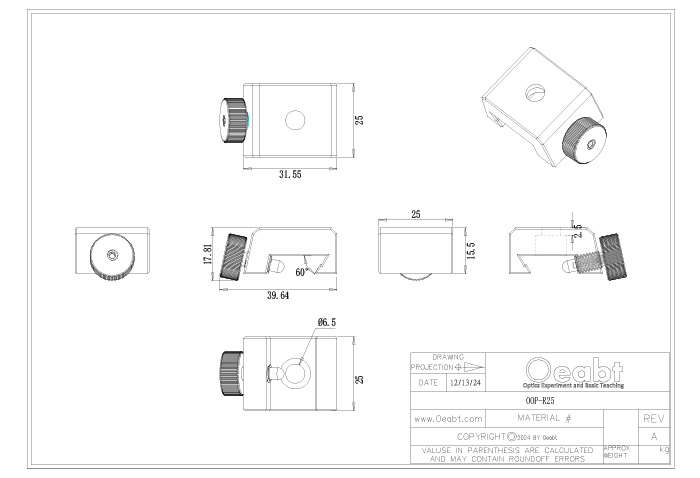

OOP-R25 |
39.6*25*17.8mm |
M6*1處（沉孔） |
30.6g |
|
|

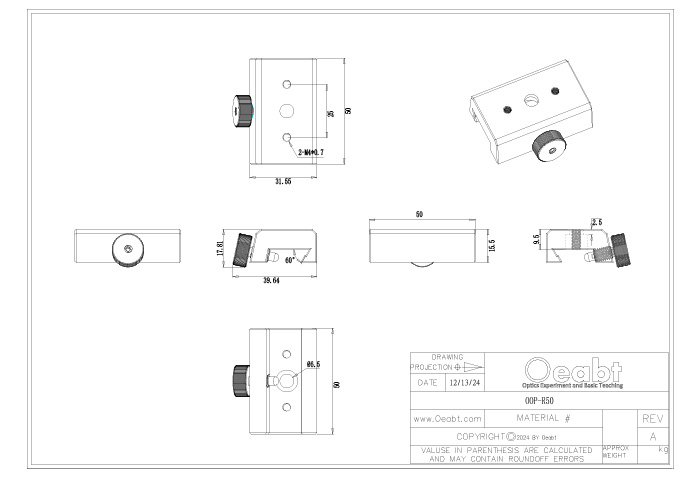

OOP-R50 |
39.6*50*17.8mm |
M6*1處（沉孔），M4*2處 |
53.5g |
|
|

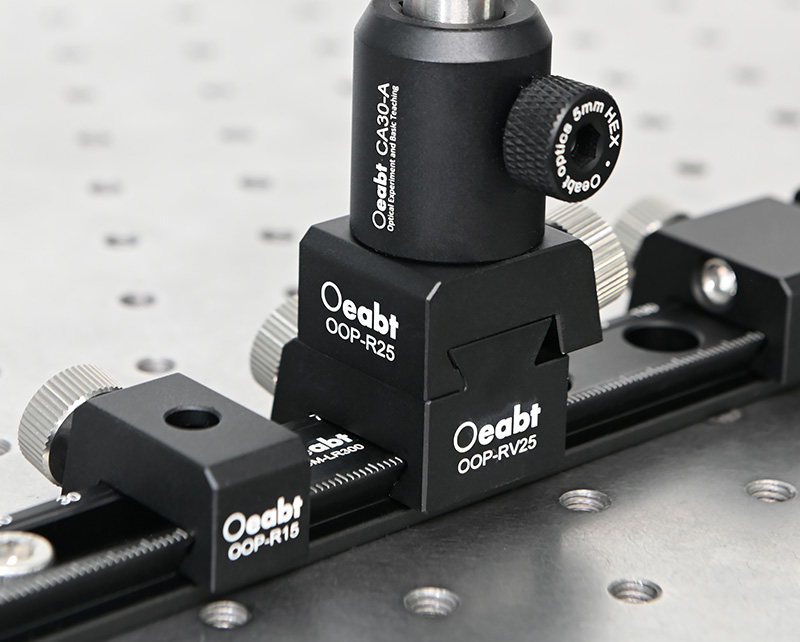

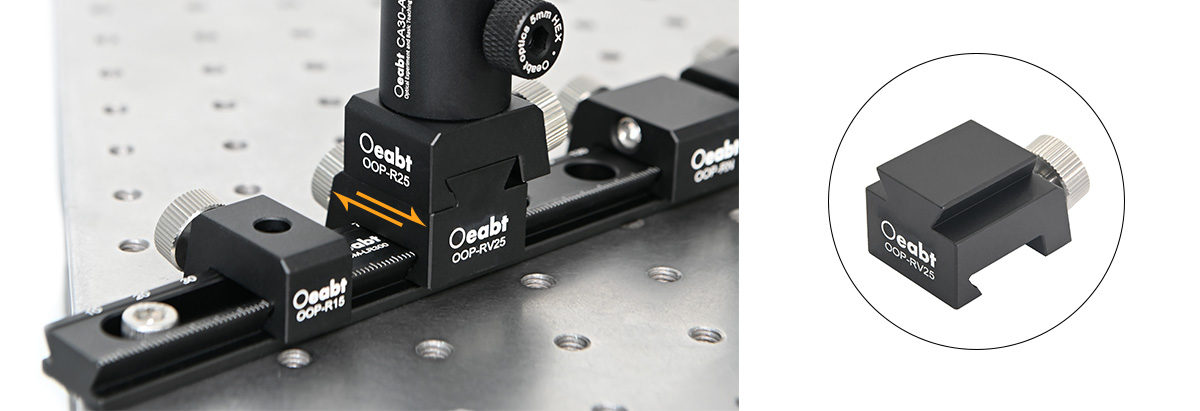

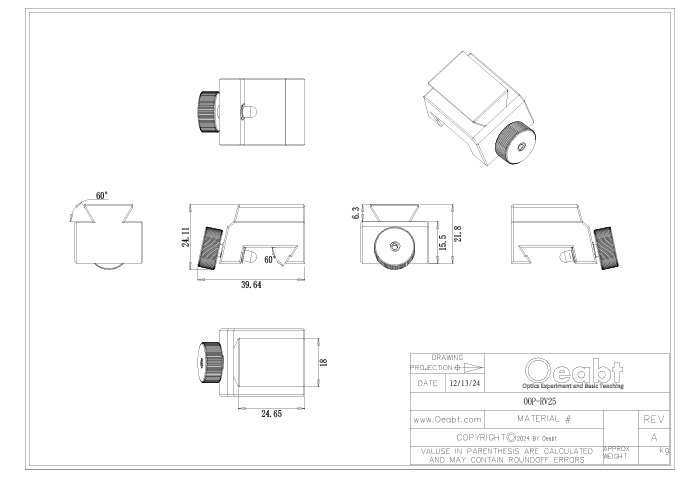

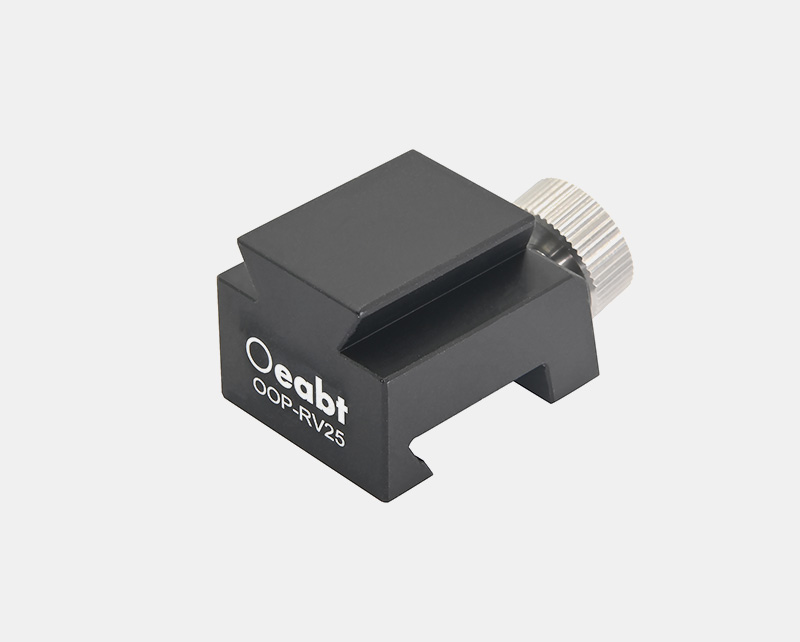

垂直轉接滑塊 |
|
|
型號 |
OOP-RV25 |
|
規格 |
39.6*25*21.8mm |
|
燕尾表面 |
24.6*18mm |
|
重量 |
38.8g |
|
材質 |
7075鋁合金 |
|

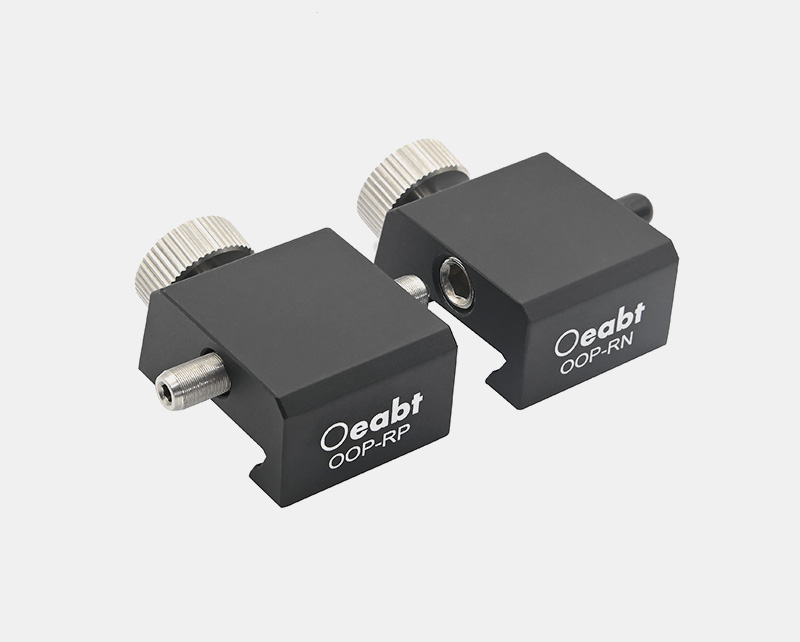

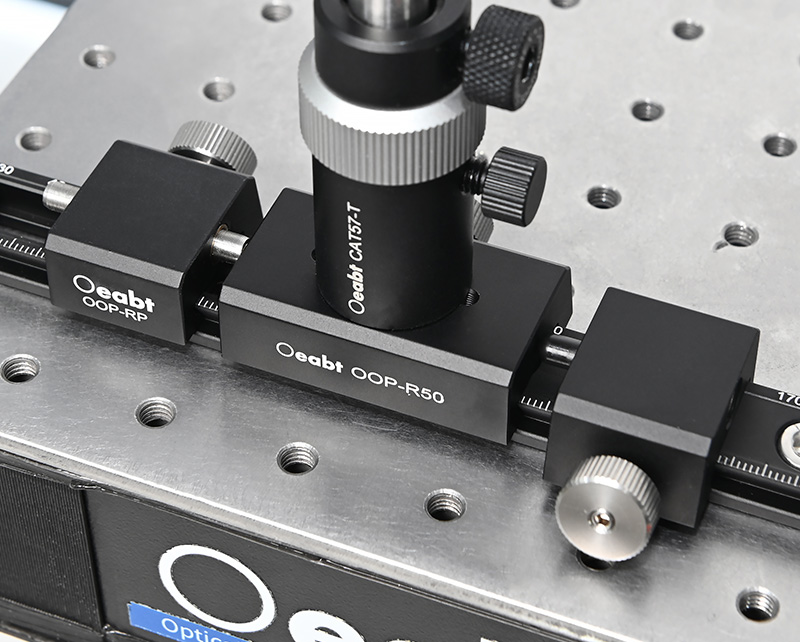

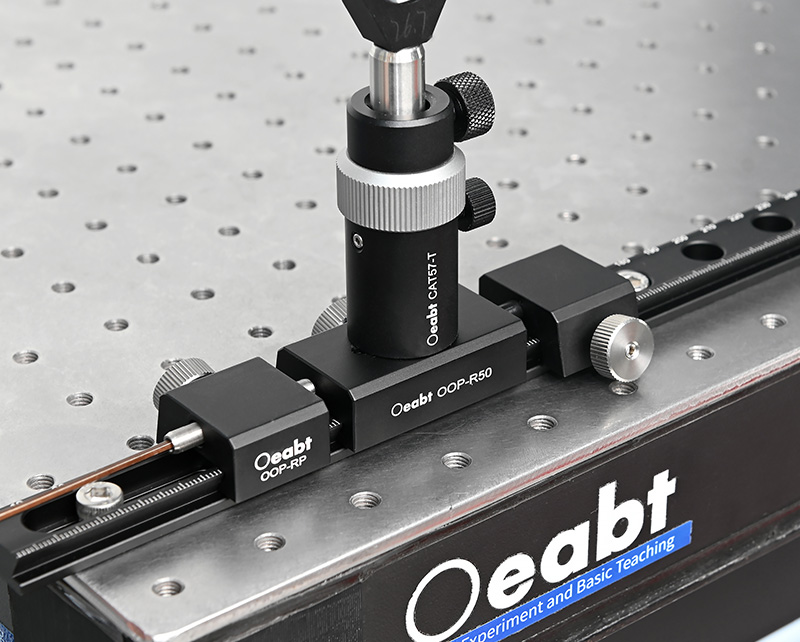

定位/復位滑塊 |
||
|
型號 |
OOP-RP |
OOP-RN |
|
規格 |
31.6*38.3*17.8mm |
31.6*32.5*17.8mm |
|
調節螺絲 |
M5*0.25，L= 36.6mm |
彈簧柱塞 |
|
重量 |
36.4g |
31.3g |
|
材質 |
7075鋁合金 |
|
|

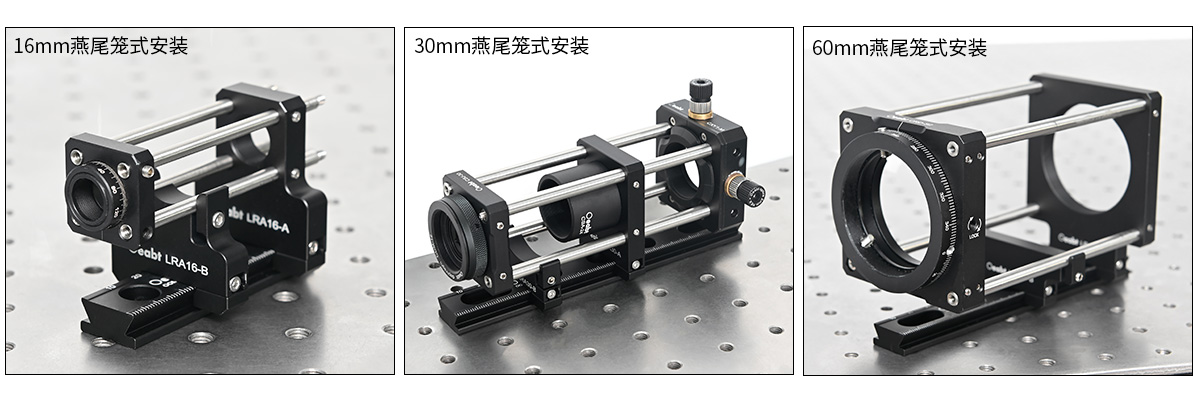

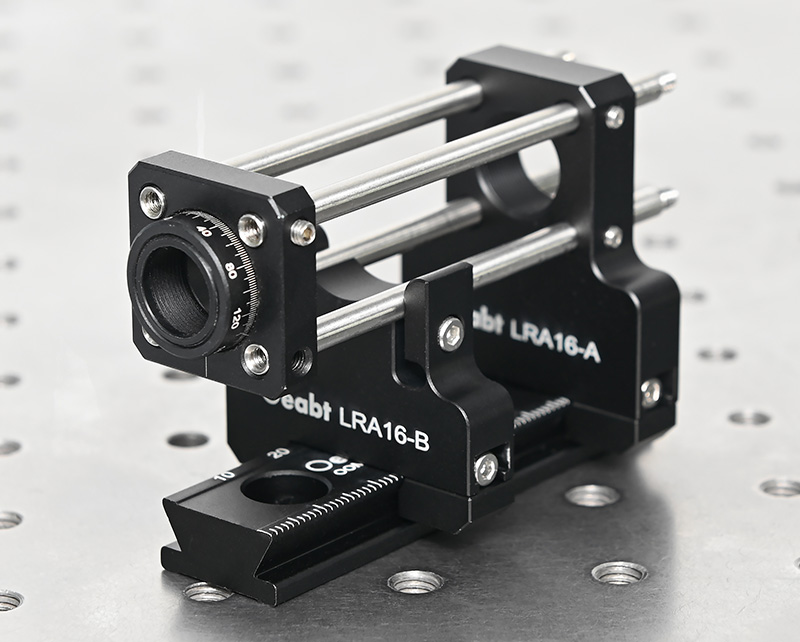

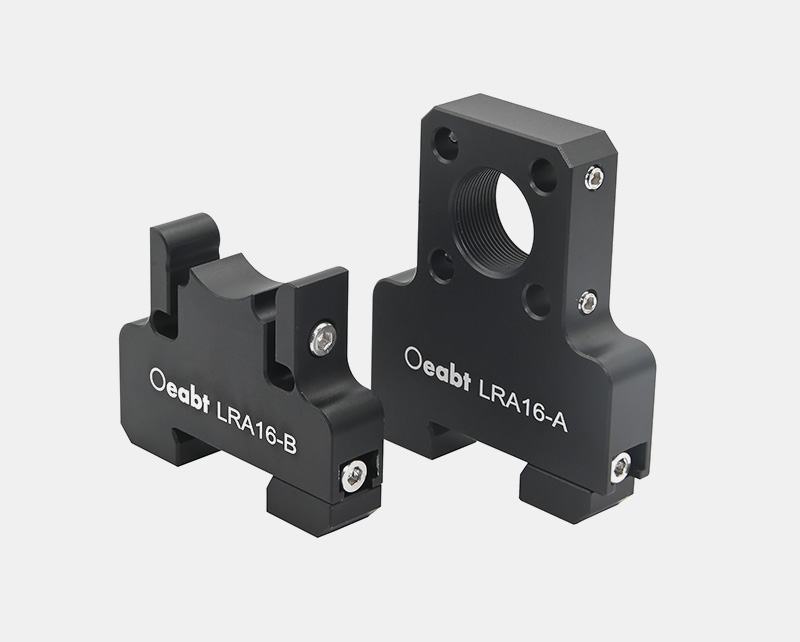

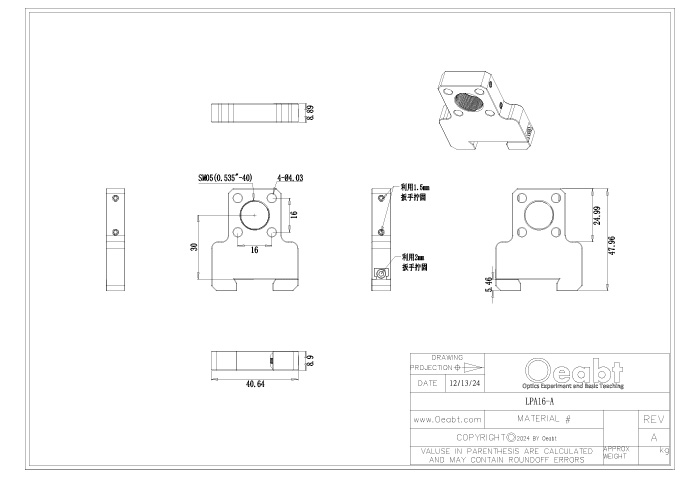

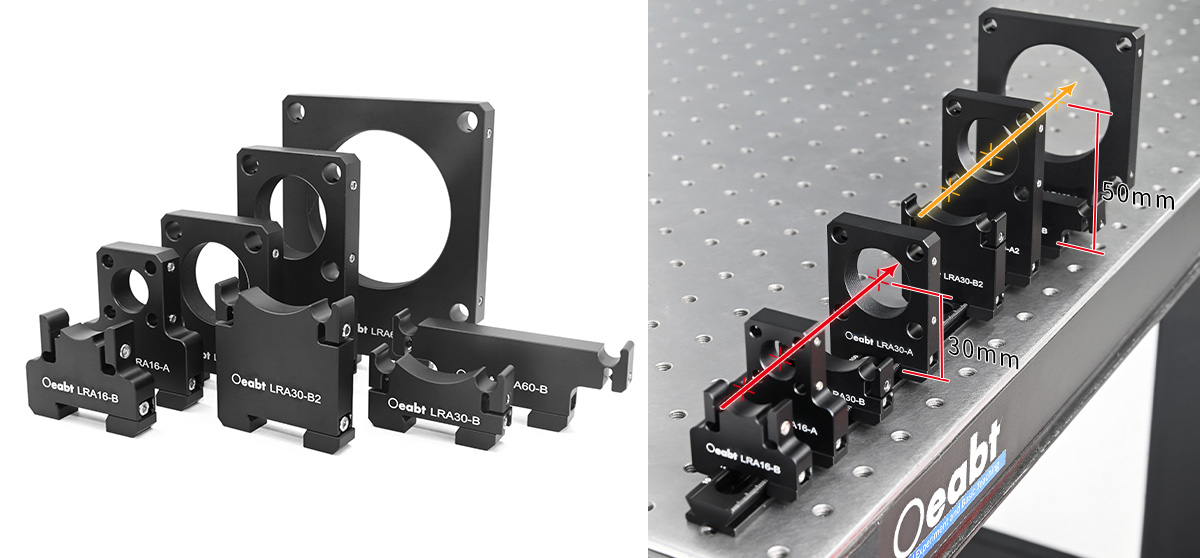

16mm燕尾籠板座 |
||
|
型號 |
LRA16-A |

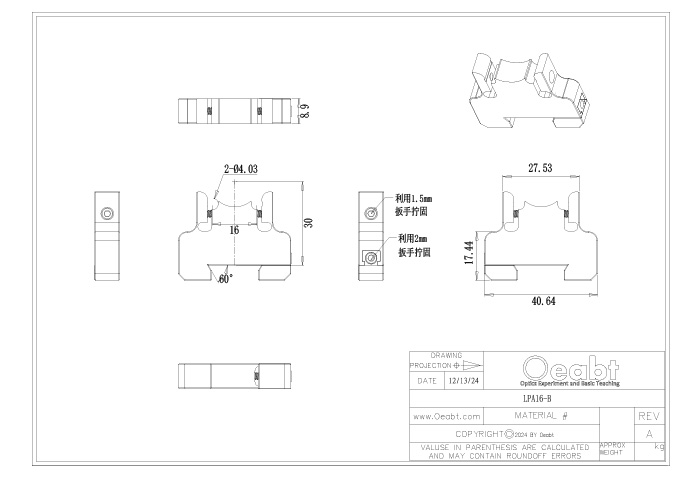

LRA16-B |
|
規格 |
40.6*48.0*8.9mm |
40.6*31.8*8.9mm |
|
中心孔徑 |
SM05（0.535”-40）內螺紋 |
/ |
|
光軸高度 |
30mm |
30mm |
|
通孔間距 |
?4.02mm*4處，間距16mm |
?4.02*2處，間距16mm |
|
重量 |
30.1g |
20.0g |
|
材質 |
7075鋁合金 |
|
|

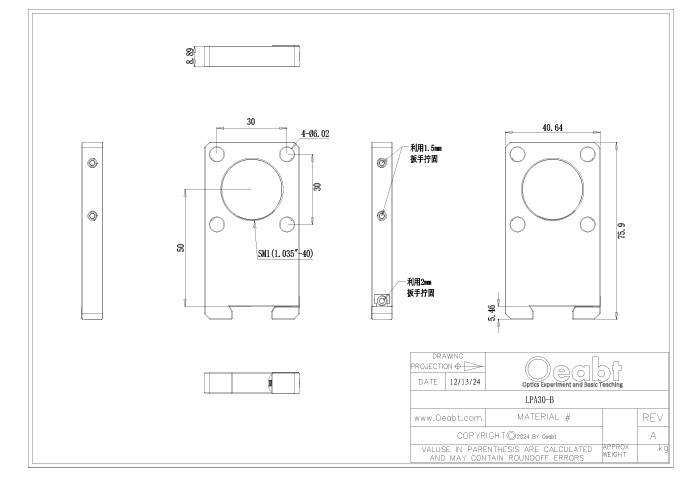

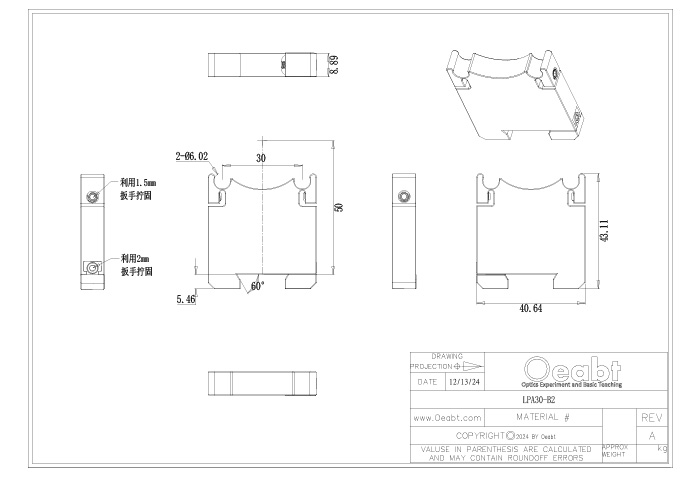

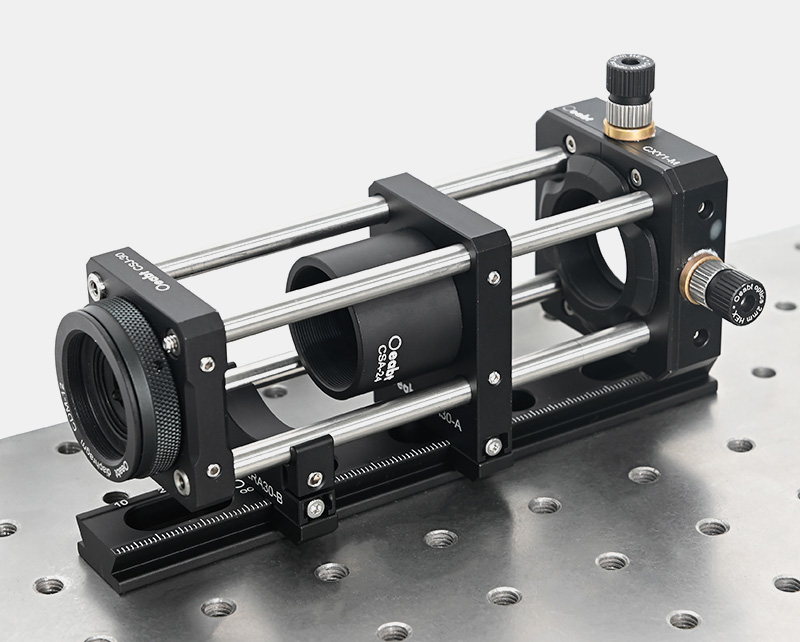

30mm燕尾籠板座 |
||||
|
型號 |

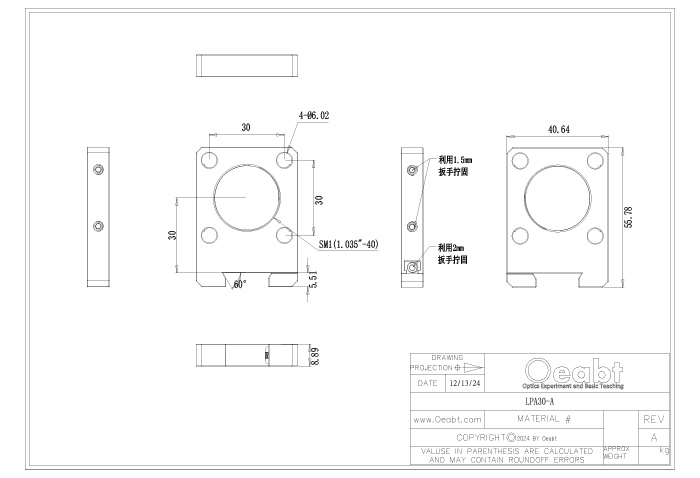

LRA30-A |

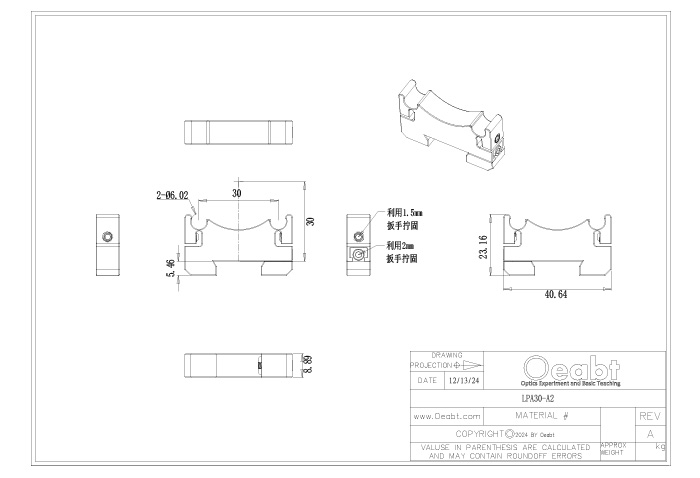

LRA30-A2 |
LRA30-B |
LRA30-B2 |
|
規格 |
40.6*55.8*8.9mm |
40.6*75.8*8.9mm |
40.6*23.2*8.9mm |
40.6*43.1*8.9mm |
|
中心孔徑 |
SM1（1.035”-40）內螺紋 |
/ |
||
|
光軸高度 |
30mm |
50mm |
30mm |
50mm |
|
通孔間距 |
?6.02mm*4處，間距30mm |
?6.02mm*2處，間距30mm |
||
|
重量 |
35.9g |
55.3g |
15.5g |
34.9g |
|
材質 |
7075鋁合金 |
|||
|

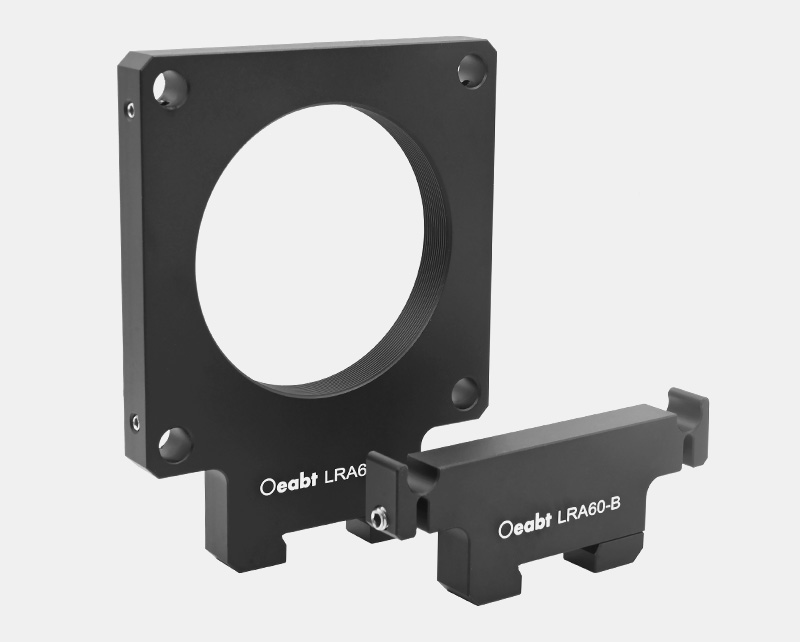

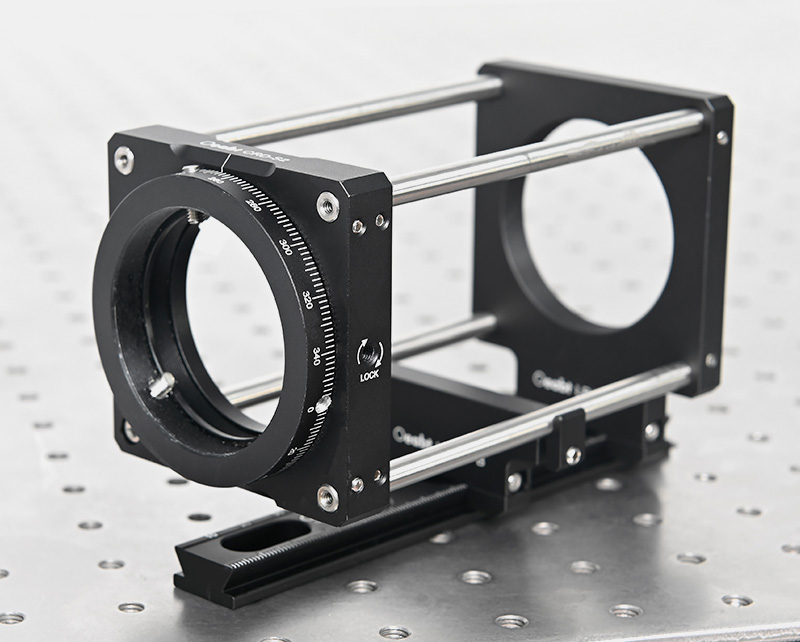

60mm燕尾籠板座 |
||
|
型號 |
LRA60-A |
LRA60-B |
|
規格 |
71.1*91.0*8.9mm |
70.6*28.1*8.9mm |
|
中心孔徑 |
SM2（2.035”-40）內螺紋 |
/ |
|
光軸高度 |
50mm |
50mm |
|
通孔間距 |
?6.02mm*4處，間距60mm |
?6.02mm*2處，間距60mm |
|
重量 |
85.8g |
30.0g |
|
材質 |
7075鋁合金 |
|

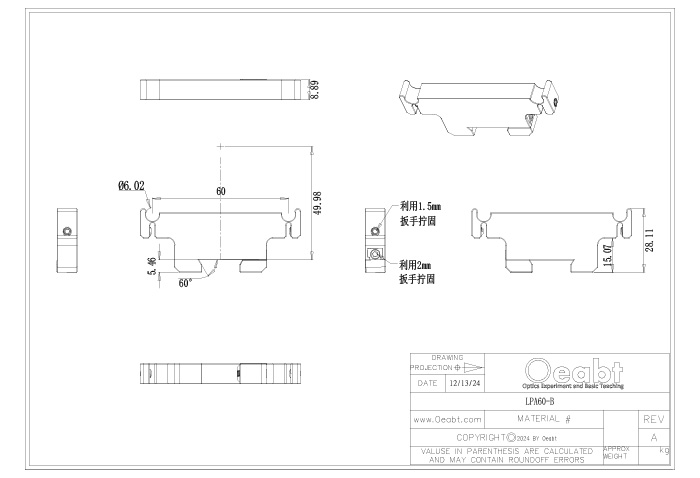

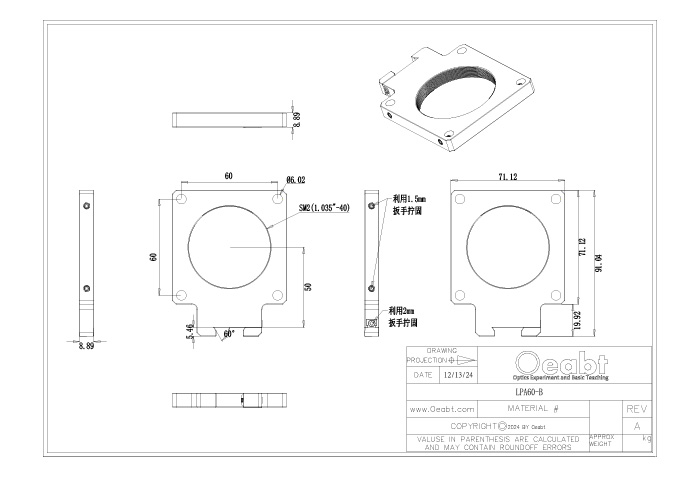

LRA60-B 工程圖下載
