產品說明
? 光學導軌用于同軸的光學系統，特別適合搭建小型光學實驗；
? 物體能沿著導軌安裝表面固定在任何位置。可任意轉換安裝不同的光機件；

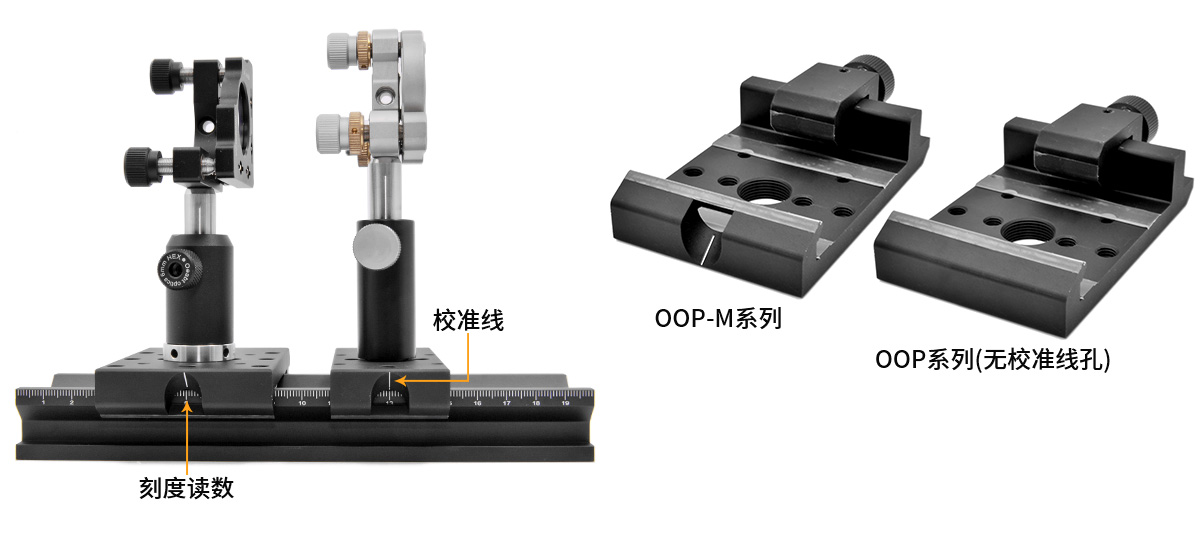

? 激光刻度用于光學組件的對準；
? 安裝面具備多個螺孔跟孔槽，以實現安裝靈活性；
? 多規格可選；

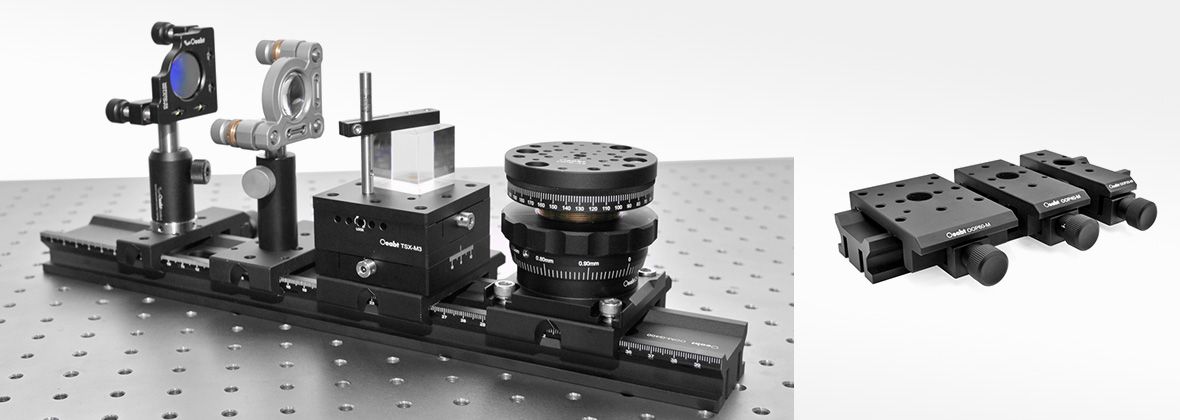

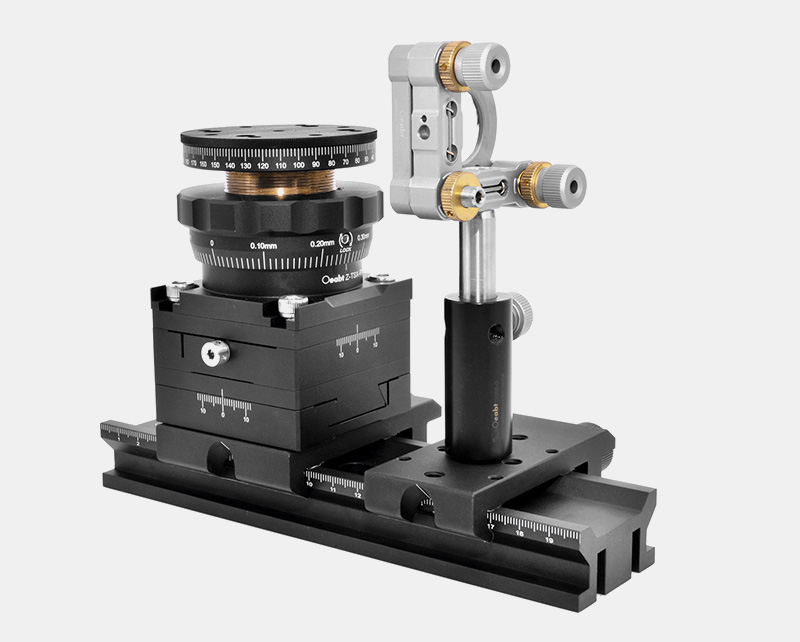

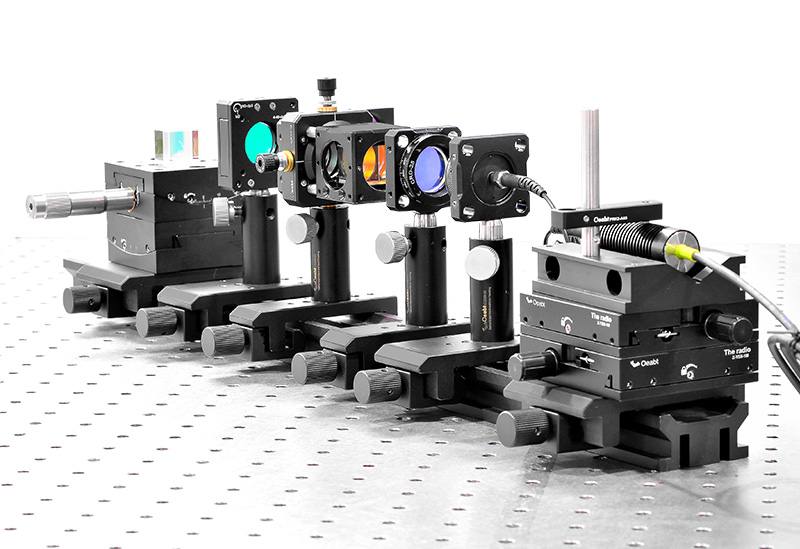

專為構造一維組件而設計，光學滑軌可以通過滑塊將其它調整架組合成同軸的光學系統，特別適合搭建小型光學實驗。物體能沿著導軌安裝表面固定在任何位置，可任意轉接不同的光機械件。選用優質鋁型材, 不變形，重量輕, 易搬動，是高校配置物理光學實驗室的理想選擇。
?
?
|

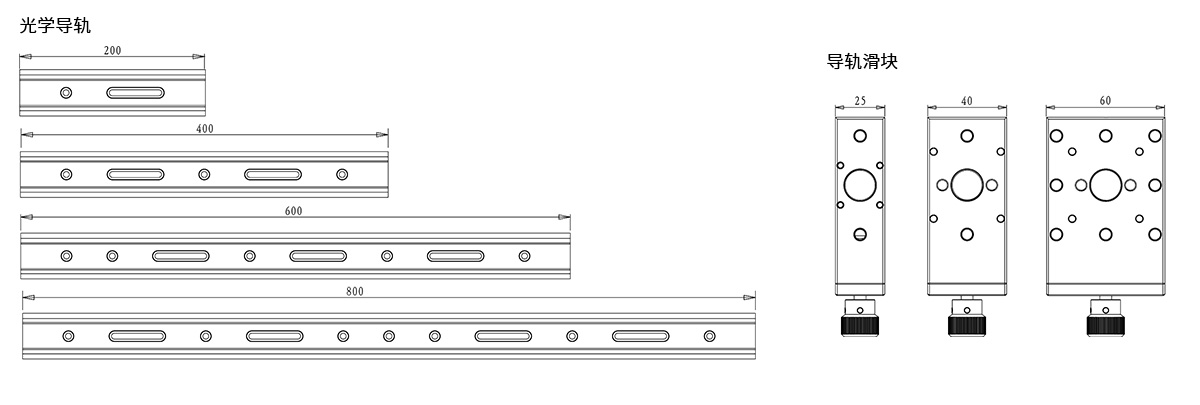

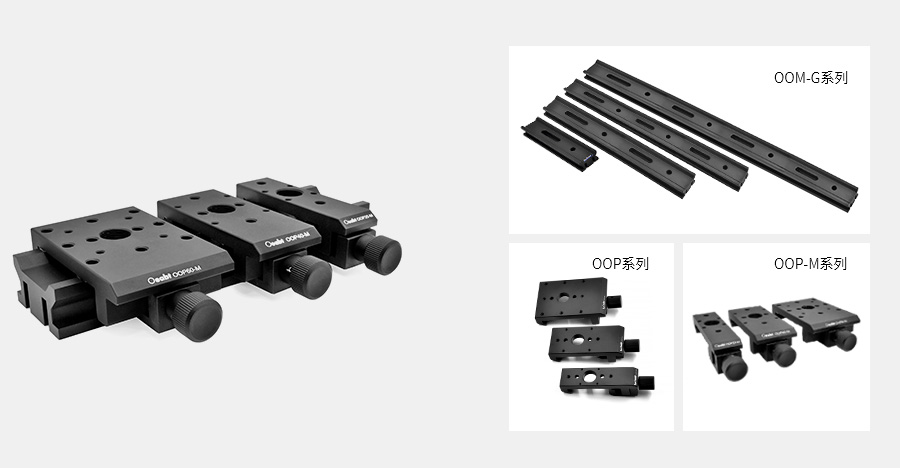

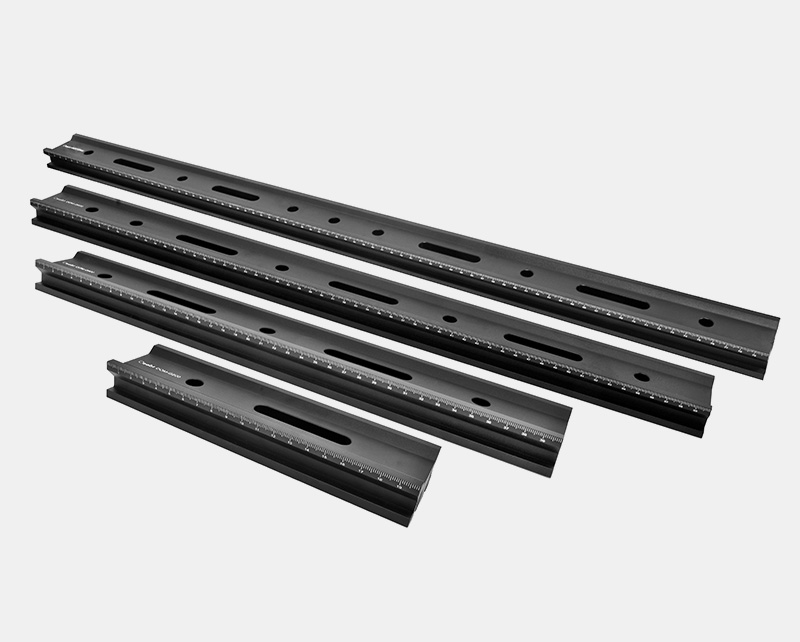

OOM-G系列 光學導軌 |
|
| 型號 | 參數信息 |
|
OOM-G200 |?規格: 200*50*25mm; 沉頭孔槽:?1處?6.2mm;1處?6.2*56.3mm; 重量: 391.6g; |
|
|
OOM-G400?|?規格: 400*50*25mm;?沉頭孔槽: 3處?6.2mm;2處?6.2*56.3mm; 重量: 779.1g; |
|
|
OOM-G600?|?規格: 600*50*25mm;?沉頭孔槽: 5處?6.2mm;3處?6.2*56.3mm; 重量: 1169.4g; |
|
|
OOM-G800?|?規格: 800*50*25mm;?沉頭孔槽: 7處?6.2mm;4處?6.2*56.3mm; 重量:?1554.2g; |
|
|
OOP系列 導軌滑臺 |
|
| 型號 | 參數信息 |
|

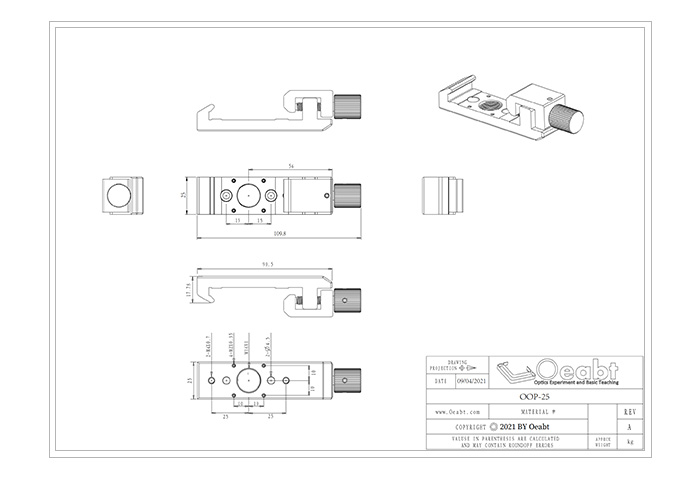

OOP-25 | 規格:?25*111*22mm; 螺紋類型: 4處M2,2處M4,1處M16,2處?4.5mm沉頭孔;?重量: 87.5g; |
|
|
OOP-40?| 規格: 40*111*22mm; 螺紋類型: 8處M4, 1處M16, 2處?4.5mm沉頭孔; 重量: 123.1g; |
|
|
OOP-60?| 規格: 60*111*22mm; 螺紋類型: 4處M2, 2處M4, 1處M16, 2處?4.5mm沉頭孔; 重量: 170.5g; |
|
|

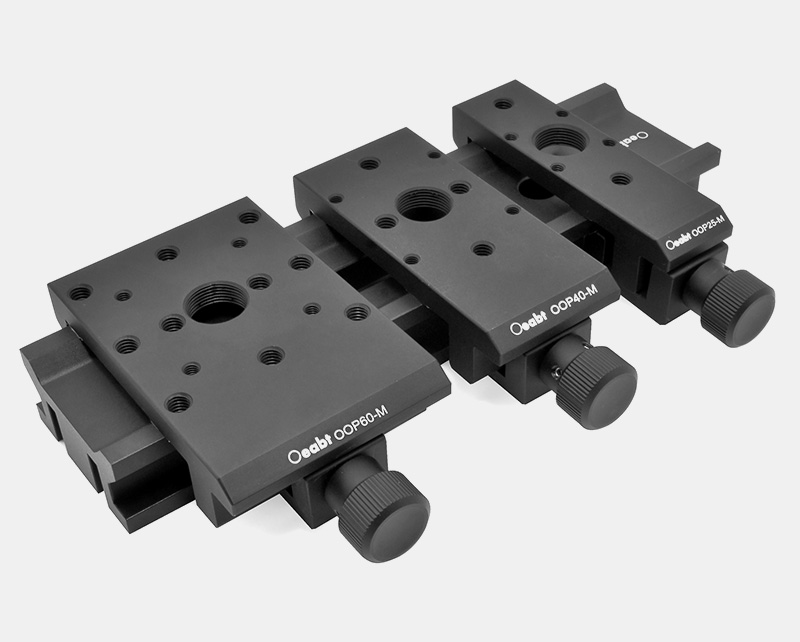

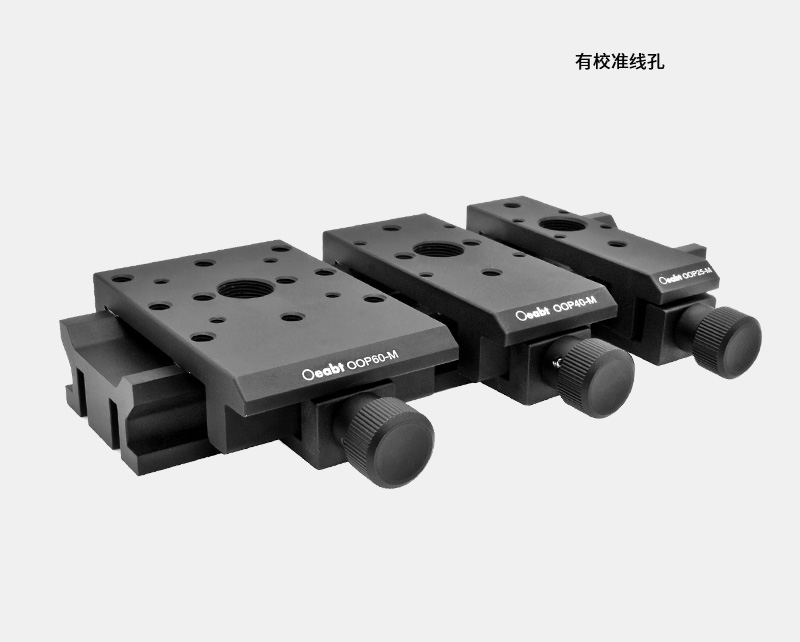

OOP-M系列 導軌滑臺 |
|
| 型號 | 參數信息 |
|

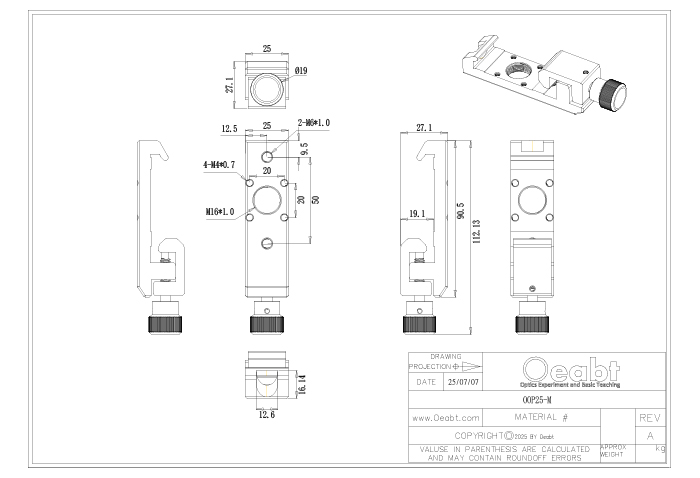

OOP25-M | 規格:?25*111*22mm; 螺紋類型: 4處M2,2處M4,1處M16,2處?4.5mm沉頭孔;?重量: 87.6g; |
|
|
OOP40-M | 規格: 40*111*22mm; 螺紋類型: 8處M4, 1處M16, 2處?4.5mm沉頭孔; 重量: 121.9g; |
|
|
OOP60-M | 規格: 60*111*22mm; 螺紋類型: 4處M2, 2處M4, 1處M16, 2處?4.5mm沉頭孔; 重量: 167.1g; |
|
| 導軌長度 | 公差數值 |
| 200-250mm |
≤0.1mm |
| 300-400mm |
≤0.2mm |
| 500-600mm |
≤0.35mm |
| 750-1000mm |
≤0.5mm |

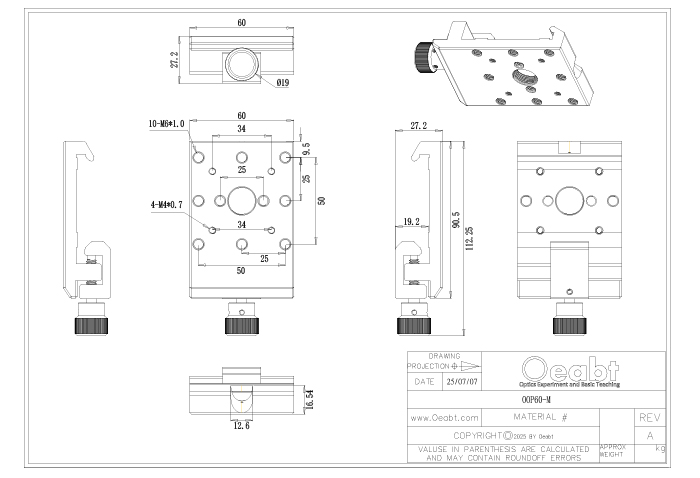

OOP60-M 工程圖下載
