參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 通過驅動環旋轉可調升降高度8mm、12mm；

? 驅動調節環每轉一圈移動0.5mm；

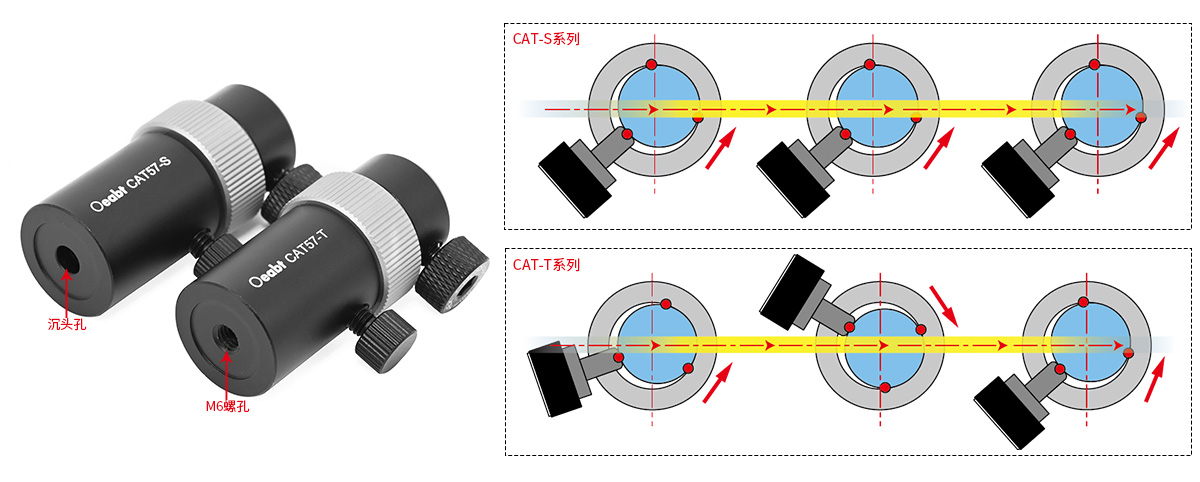

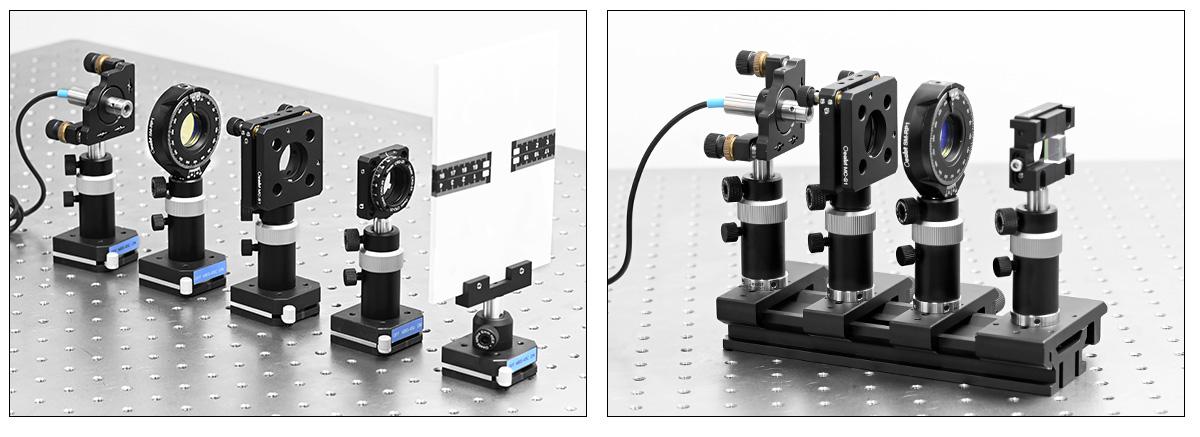

應用在一條光軸上的多組件連接時，CAT-T系列因其中心螺紋連接組件，會使接桿支架本體側面的緊定螺釘?shù)慕佑|方向無法統一，導致光軸路徑的偏差。而CAT-S系列可規避此類情況的發生，沉頭孔的設計使得用戶在確定接桿固定方向時，由上端向下連接擰緊柱頭螺絲即可。

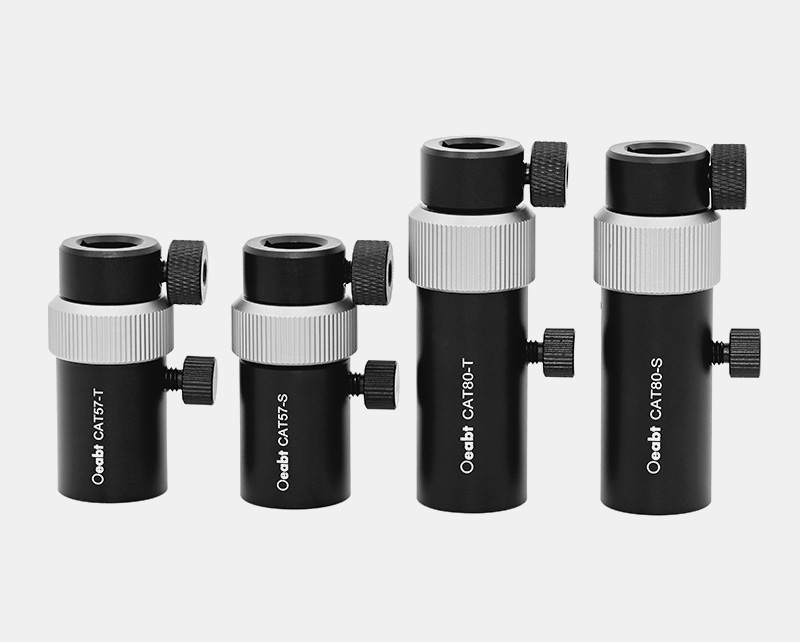

型號	CAT57-T	CAT57-S	CAT80-T	CAT80-S
規格	?25*57mm	?25*57mm	?25*80mm	?25*80mm
可調高度	8mm	8mm	12mm	12mm
螺紋類型	M6螺孔	?6.05mm沉頭孔	M6螺孔	?6.05mm沉頭孔
重量	61.8g	61.1g	84.5g	83.6g
材質	7075鋁合金

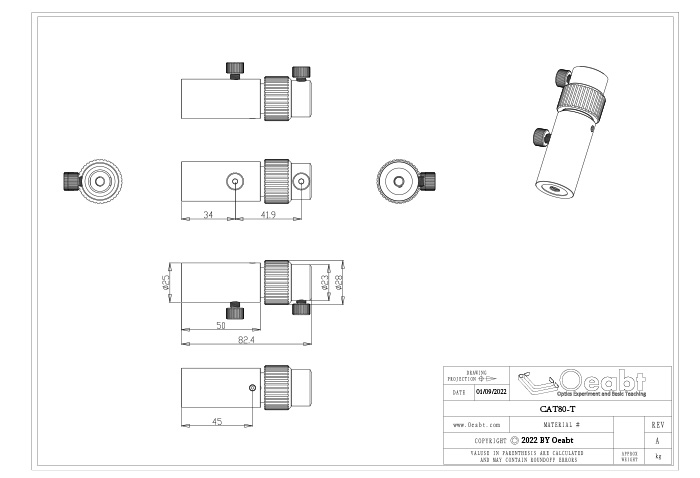

示意圖

通用參數

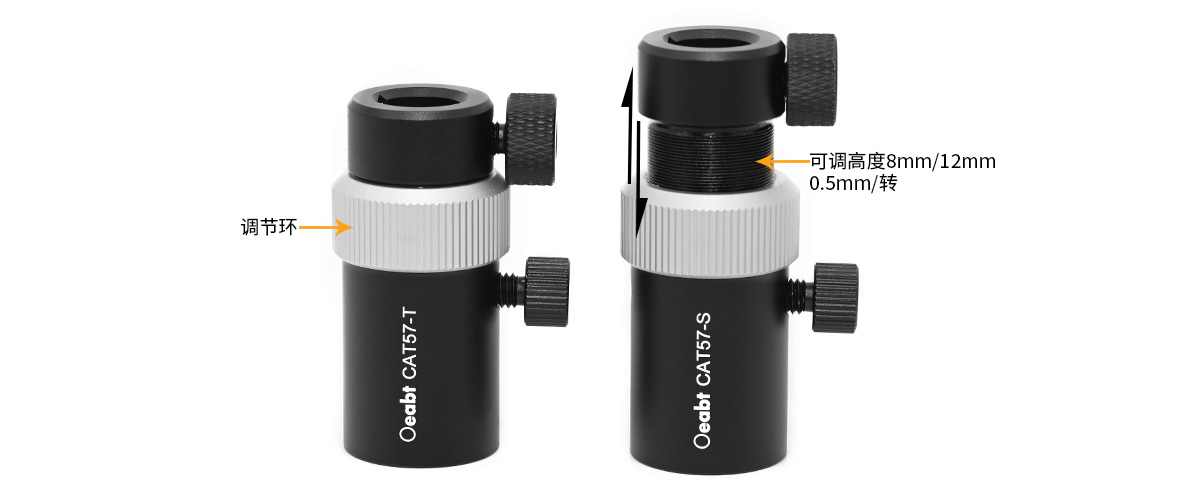

（1）CAT系列伸縮式接桿支架可調節接桿支架兼容 ?12mm系列不銹鋼接桿，當裝置的具體高度沒有確定時，其是安裝光學組件的理想選擇。滾花的調節環可驅動8mm/12mm的高度調節范圍，每轉一圈提供0.5mm的調節。

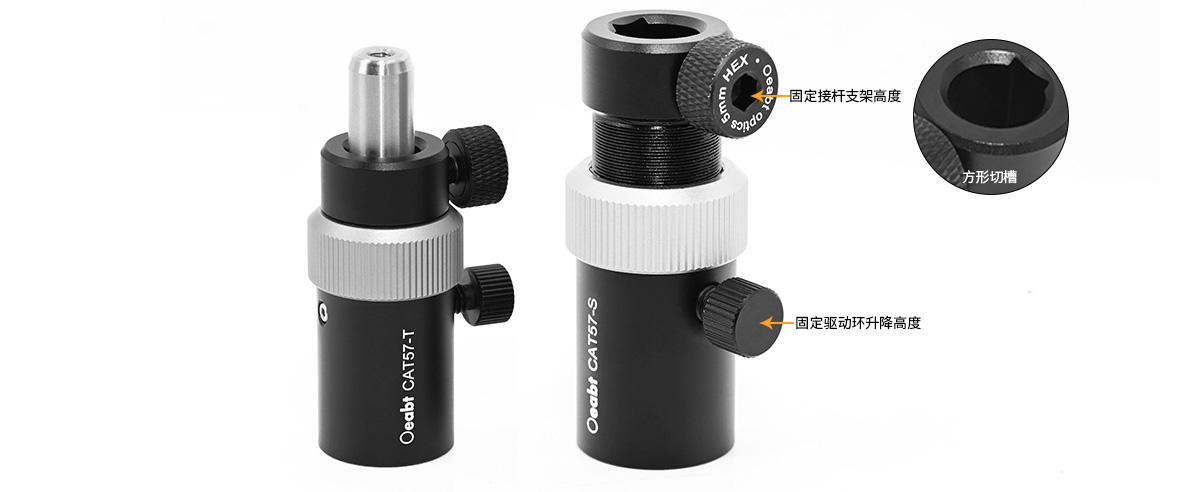

（2）支架內部有一個方形切槽，提供與接桿的雙線接觸，能夠非常穩定地安裝接桿。整個支架裝置可以通過較低處的手?jǐn)Q螺絲和較高位置手?jǐn)Q螺絲上的鎖定六角凹槽進行鎖定。

較高處手?jǐn)Q螺絲的內置螺絲可用1.5mm的六角扳手再次擰緊穩固。建議最大扭矩不超3.2N.m(作用力使物體繞著轉動軸或支點轉動的趨向，稱為力矩，轉動力矩又稱為轉矩)。

（3）支架通過底部的M6螺孔或沉頭孔連接固定到光機組件或面包板上，對于需要固定方向或同軸的情況，建議使用CAT-S系列的沉頭孔款。

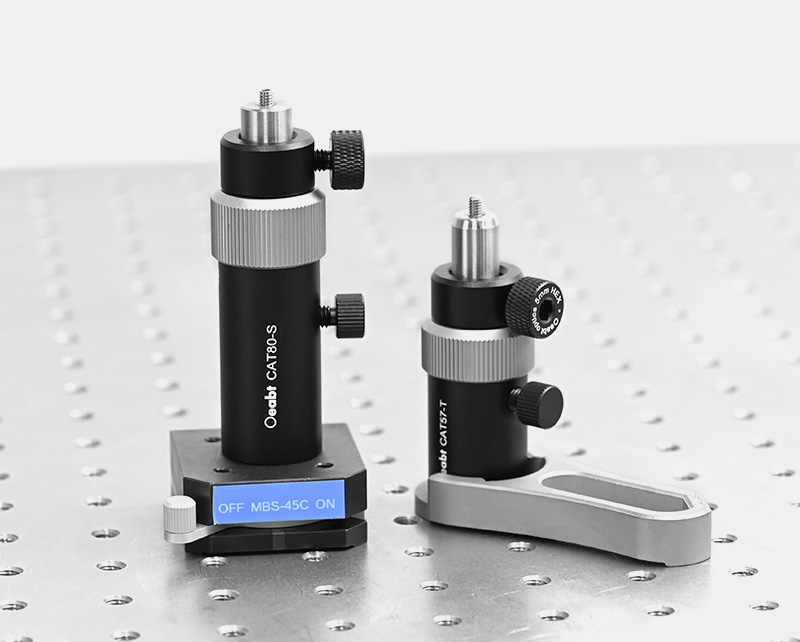

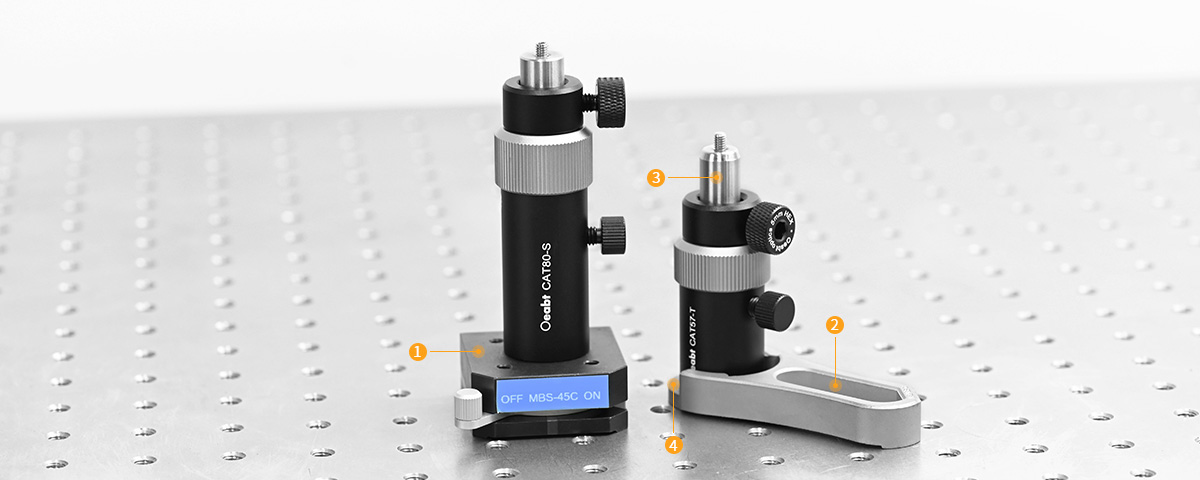

? MBS-45C 磁力底座點擊查看>

??M-BASE-C 叉式壓板?點擊查看>

??PCA-M4系列 PCA-S2系列 ?12mm不銹鋼接桿【M4螺紋】點擊查看>

??PCA31-S 接桿底盤點擊查看>

CAT系列伸縮式接桿支架

CAT系列 STP文件

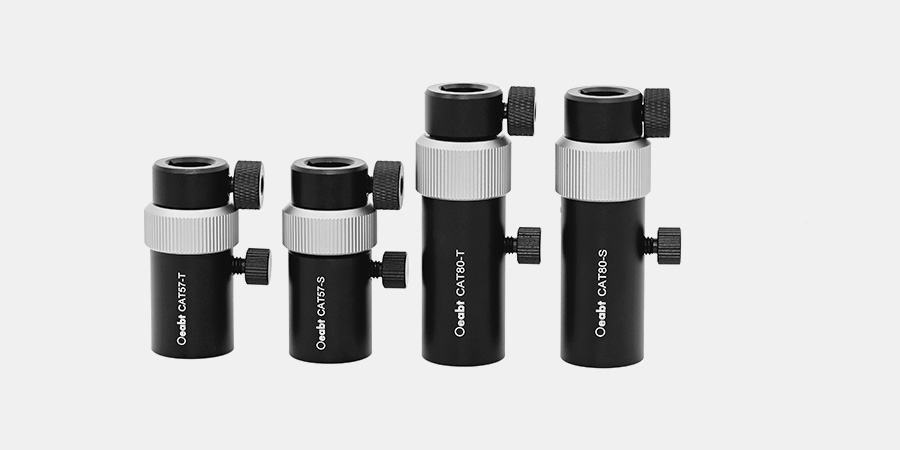

CAT系列伸縮式接桿支架

? 升降式接桿支架，兼容?12-12.7mm不銹鋼接桿；

? 通過驅動環旋轉可調升降高度8mm、12mm；

? 驅動調節環每轉一圈移動0.5mm；

? 底部安裝孔有螺紋孔和沉頭孔可選；

支架通過底部的M6螺孔或沉頭孔連接固定到光機組件或面包板上，對于需要固定方向或同軸的情況，建議使用CAT-S系列的沉頭孔款。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CAT57-T

規格：高度57mm【螺紋孔款】

工程圖：點擊下載

對比：

單價：￥152

發貨日期：當天

購物車：

CAT57-T 伸縮式接桿支架

規格

?25*57mm
材質

7075鋁合金
重量

61.8g
直徑

螺紋類型

產品描述

可調高度：8mm
型號： CAT57-S

規格：高度57mm【沉頭孔款】

工程圖：點擊下載

對比：

單價：￥152

發貨日期：當天

購物車：

CAT57-S 伸縮式接桿支架

規格

?25*57mm
材質

7075鋁合金
重量

61.1g
直徑

螺紋類型

產品描述

可調高度：8mm
型號： CAT80-T

規格：高度80mm【螺紋孔款】

工程圖：點擊下載

對比：

單價：￥178

發貨日期：當天

購物車：

CAT80-T 伸縮式接桿支架

規格

?25*80mm
材質

7075鋁合金
重量

84.5g
直徑

螺紋類型

產品描述

可調高度：12mm
型號： CAT80-S

規格：高度80mm【沉頭孔款】

工程圖：點擊下載

對比：

單價：￥178

發貨日期：當天

購物車：

CAT80-S 伸縮式接桿支架

規格

?25*80mm
材質

7075鋁合金
重量

83.6g
直徑

螺紋類型

產品描述

可調高度：12mm
